适配SCH40规格1英寸PVC管推入式塞子

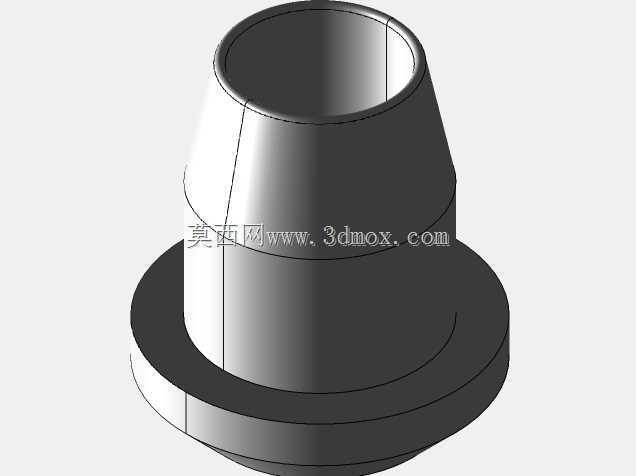

　　在家居给排水管路改造、小型水族管路搭建、低压气动回路临时封堵这类场景里，经常会遇到SCH40标准1英寸PVC管路的端头封堵需求，常规的螺纹堵头需要在管端攻丝或者粘接外螺纹接头，不仅施工工序多，后期拆卸改动也十分麻烦，尤其是采用FDM工艺3D打印自制工装配件的场景下，螺纹结构的打印精度很难保证密封与配合可靠性，推入式的无胶塞子就成了这类场景下的高适配方案。这款塞子的设计完全围绕SCH40 1英寸PVC管的实际尺寸参数做匹配，首先要明确的是SCH40规格1英寸PVC管的内径为0.94英寸，塞子的插入段外径严格匹配该内径尺寸，采用过盈配合的公差设计，插入后依靠PVC管材自身的微弹性与塞子外壁的贴合实现密封与固定，不需要额外涂抹粘接剂，也不需要做螺纹加工，对准管端推入即可完成安装，后期需要拆除疏通管路的时候，只需要用平口工具撬动塞子肩部就能轻松拔出，不会在管内残留粘接剂或者损坏管端结构。塞子的肩部外径做了齐平设计，安装到位后肩部的外边缘刚好和PVC管的外径完全对齐，不会突出管壁也不会凹陷进管端，一方面避免突出部分在管路布设的时候剐蹭周边管线或者保温层，另一方面也不会因为肩部尺寸小于管径导致塞子过度推入管腔内部，造成封堵失效甚至落入管路引发堵塞。从结构细节来看，塞子的插入段末端做了45度的倒角，倒角轴向长度为0.20英寸，这个倒角结构一方面是为了安装的时候起到导向作用，不需要刻意精准对准就能顺利滑入管腔，降低现场安装的对位难度，

　　另一方面也能避免插入段末端的锐边刮伤PVC管的内壁，破坏管材的内表面光滑度，减少长期使用过程中杂质在刮痕处堆积的可能。塞子的总轴向长度做了合理分配，插入管内的有效配合长度为1.08英寸，足够的配合长度可以保证塞入后整个接触面的压力分布均匀，不会因为管路内存在轻微压力就出现塞子弹出的情况，肩部的厚度为0.38英寸，这个厚度既保证了肩部有足够的结构强度，在推入或者拔出的时候不会因为受力出现断裂，也不会因为肩部过厚导致整体重量增加，浪费3D打印的材料。塞子的内孔直径为0.65英寸，这个中空结构的设计是经过考量的，首先中空结构可以减少打印过程中的材料消耗，缩短打印时长，其次中空的结构可以让塞子的侧壁具备一定的弹性变形能力，在推入管腔的时候，

　　侧壁可以轻微向内收缩，适配管材内径的微小尺寸公差，哪怕是不同厂家生产的SCH40 1英寸PVC管存在轻微的内径偏差，也能顺利安装并保证贴合度，不会出现硬塞导致管壁开裂或者塞不进去的情况。截面结构上塞子采用了等壁厚的设计，整个侧壁的厚度均匀，在FDM打印的时候可以避免因为壁厚突变导致的打印应力集中，减少打印完成后零件出现翘曲变形的概率，同时均匀的壁厚也能让塞子在受力的时候应力分布更均匀，长期使用不会出现局部开裂的问题。在实际应用中，这款塞子除了可以用于常规的给排水管路端头封堵，还可以用在DIY小型循环水系统的管路临时封闭、3D打印设备的水冷回路测试封堵、家装水电改造过程中预留管路的防尘封堵等场景，因为不需要粘接，

　　反复拆装也不会损坏管端，特别适合需要经常改动管路布局的测试场景或者临时施工场景。设计过程中没有采用额外的密封槽或者密封圈结构，就是依靠PVC管材和打印材料之间的过盈贴合实现密封，针对低压工况下的封堵需求完全足够，省去了额外采购密封圈的成本，也避免了密封圈老化导致的密封失效问题，整个零件结构简单，没有复杂的曲面或者倒扣结构，采用普通的FDM3D打印机不需要支撑就能直接打印，打印完成后只需要简单去除底部的打印 raft 就能直接使用，不需要额外的后处理工序，对于需要现场快速制作配件的场景来说十分友好。安装的时候只需要保证管端切口平整，没有明显的飞边或者裂口，将塞子带倒角的一端对准管端，均匀用力推入直到肩部和管端完全贴合即可，不需要借助额外的工具，如果需要更好的密封效果，也可以在塞入前在塞子外壁涂抹少量肥皂水作为润滑，推入后肥皂水挥发不会影响配合的紧密性，也不会和PVC材料发生反应。
