两级齿轮传动变速箱结构设计方案

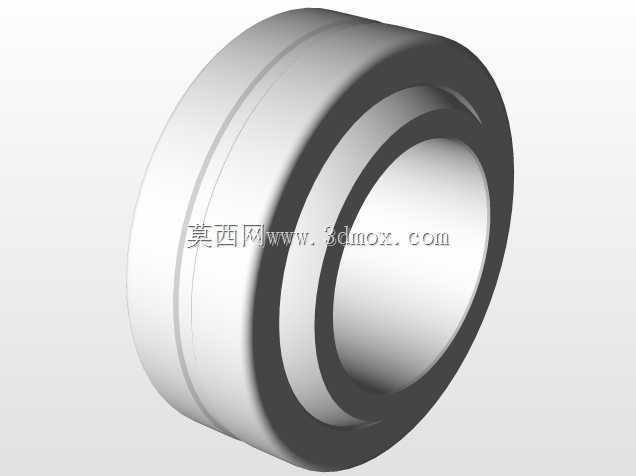

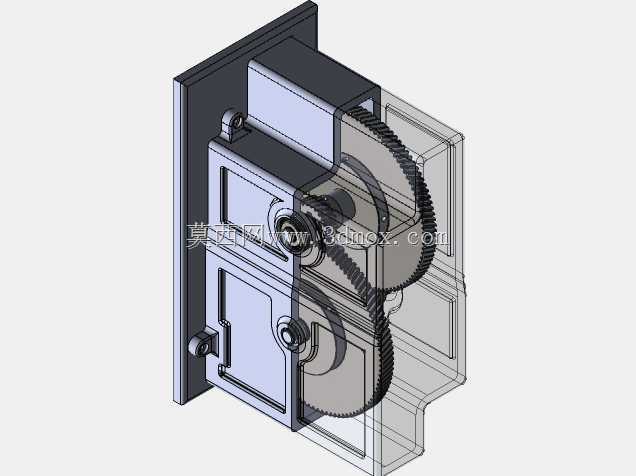

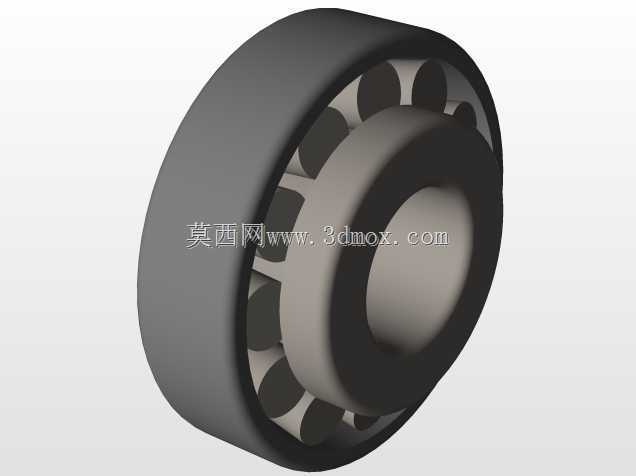

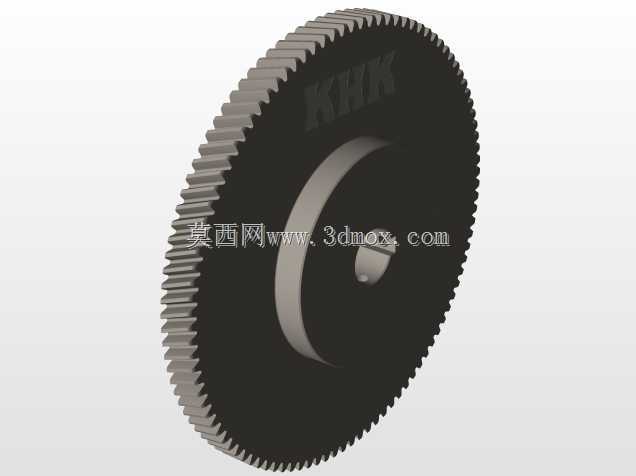

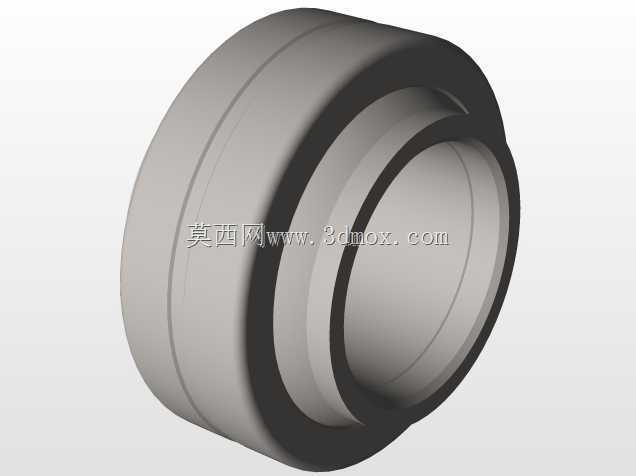

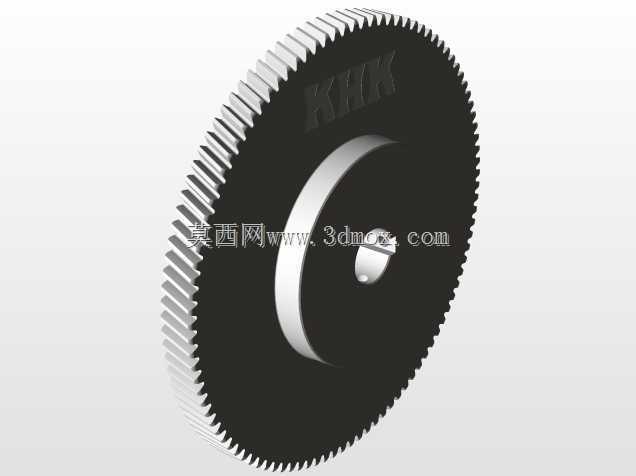

　　在小型动力传输场景中，这类紧凑布局的齿轮变速结构常被用于桌面教学演示装置、小型非标自动化设备的动力输出端，以及轻型输送线的转速匹配环节，核心作用是在原动机与工作端之间完成转速转矩的匹配转换，解决原动机输出转速过高、转矩不足无法直接驱动负载的问题。从结构布局来看，该设计采用平行轴两级直齿圆柱齿轮传动方案，输入轴与输出轴平行布置，箱体采用侧壁安装式结构，背部预留整块安装法兰面，可直接通过螺栓固定在设备立板或安装基座上，无需额外配置安装支架，能有效缩减设备整体的横向占用空间。设计过程中优先考虑了传动平稳性需求，两对啮合齿轮的中心距经过严格校核，齿轮齿宽按照传动比分配对应的转矩载荷进行取值，避免齿面接触应力超出许用值导致早期点蚀失效，

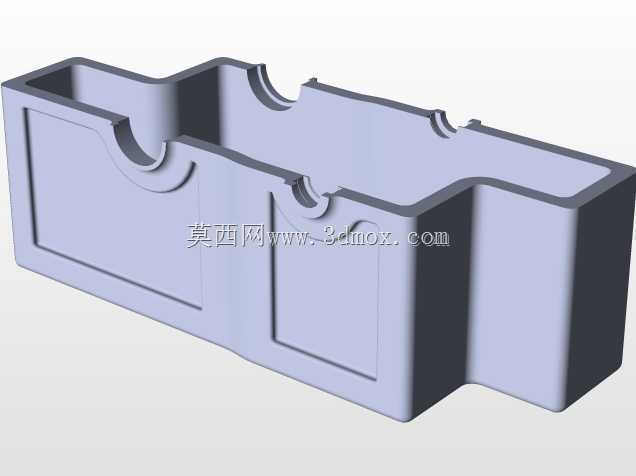

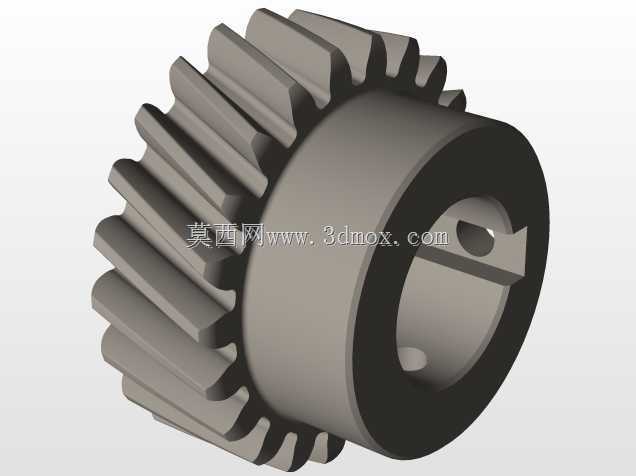

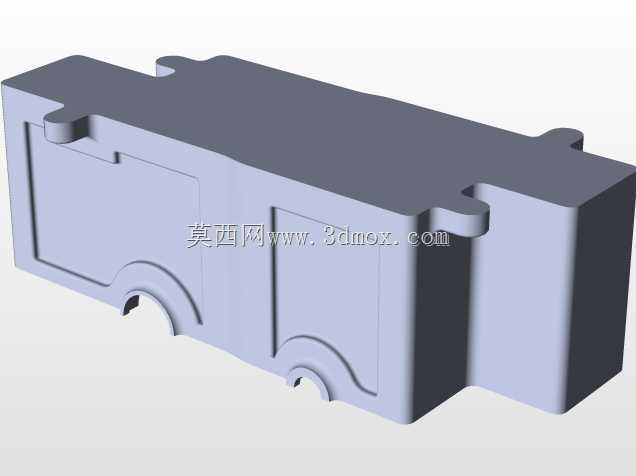

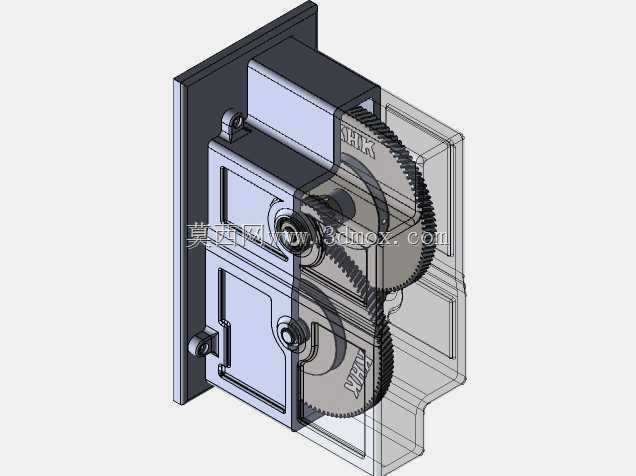

　　同时轴系的支撑位置选择了靠近齿轮啮合点的位置，缩短轴的悬臂长度，降低轴运转过程中的绕度变形，减少齿轮啮合时的偏载问题。箱体采用剖分与透明视窗结合的结构，一侧为实体金属质感的安装侧壁与轴承座支撑结构，另一侧设置透明防护壳体，既可以完整观察内部齿轮的啮合运转状态，方便教学演示时直观展示传动比变化过程，也能在设备调试阶段快速排查齿轮啮合是否存在卡滞、异响等问题，无需完全拆解箱体即可观察内部运行状态。安装边界方面，背部安装法兰的四个固定孔位按照标准安装间距布置，输入轴与输出轴的轴伸端长度预留了足够的联轴器安装空间，轴端的键槽尺寸匹配常规小型联轴器的标准规格，用户选型时无需额外修改轴伸结构即可完成与原动机、负载端的连接。

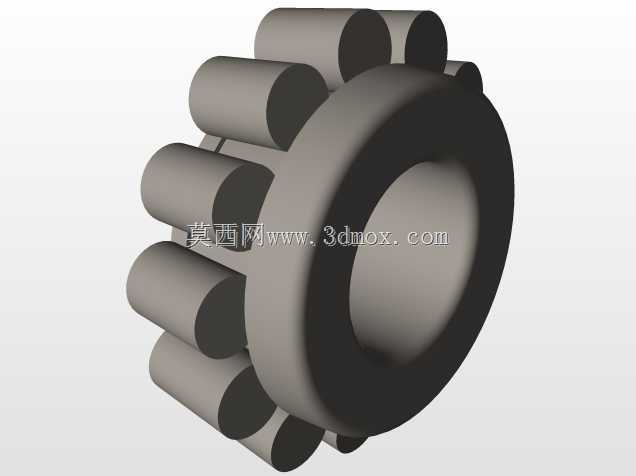

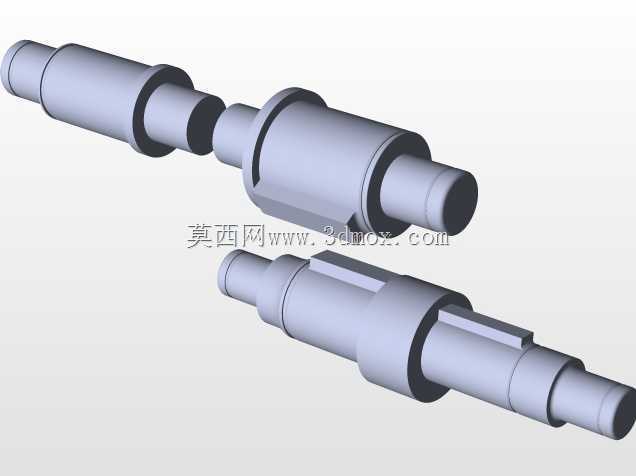

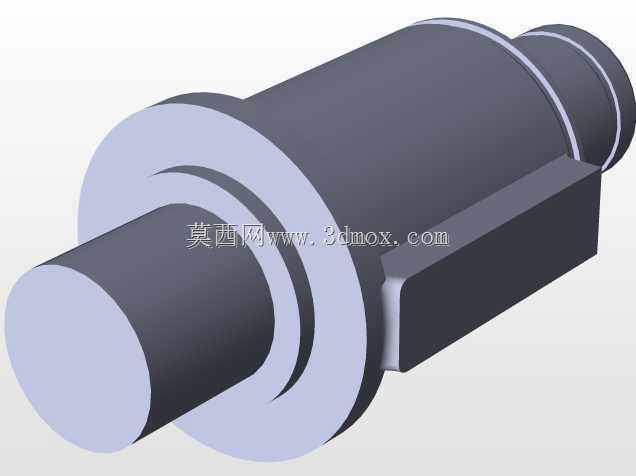

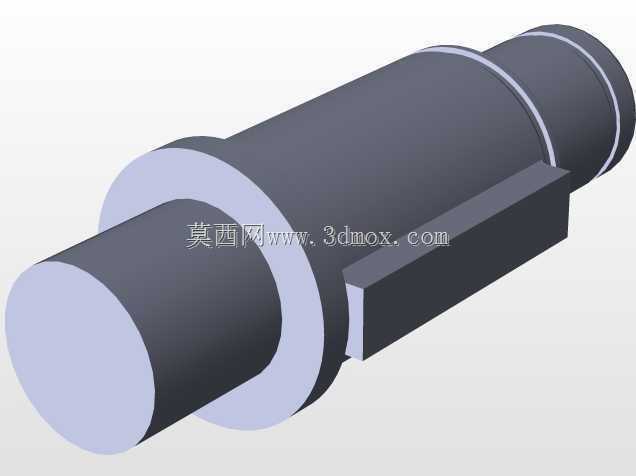

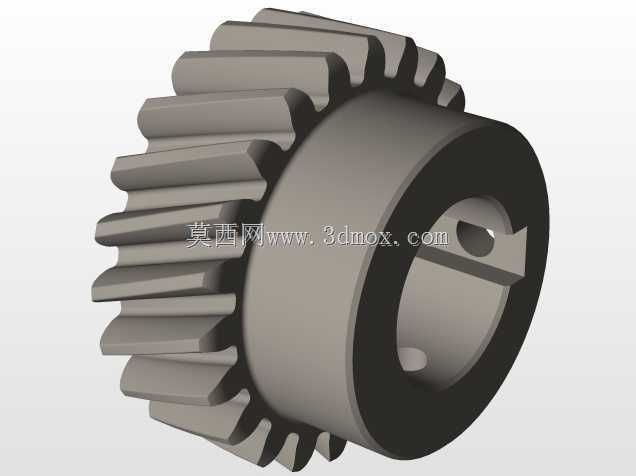

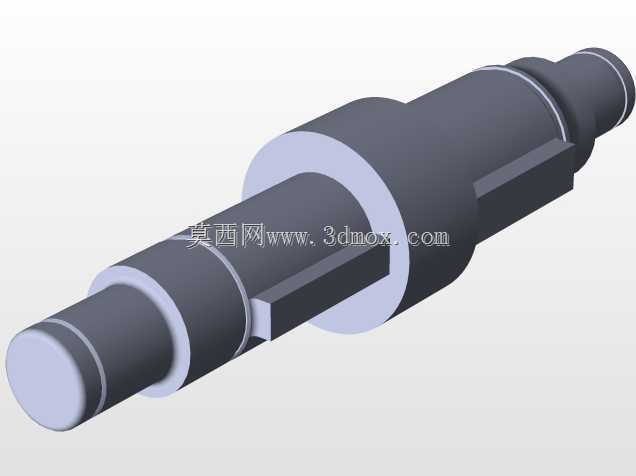

　　箱体内部的齿轮润滑采用脂润滑方案，因为该结构多用于转速不高的传动场景，脂润滑无需设置复杂的油封与油路结构，能降低后期维护频次，同时避免润滑油泄漏污染周边设备环境。在功能特性上，该结构通过两对齿轮的齿数差实现固定传动比的转速转换，相比带传动、链传动结构，齿轮传动的传动比精度更高，不存在打滑、跳齿的问题，适合对输出转速稳定性有要求的场合，比如小型实验台的动力传输、教学演示模型的动力传递，以及小型专用设备的进给机构传动。设计时还考虑了装配工艺性，箱体的轴承座孔采用同轴一次加工成型，保证两根平行轴的平行度公差在允许范围内，避免装配后齿轮啮合出现单侧接触的问题，齿轮与轴的连接采用平键周向固定加轴肩轴向定位的方式，装配时可依次将齿轮、

　　轴承压装到轴上后整体装入箱体，再扣合透明侧盖完成总装，装配流程简单，不需要专用工装即可完成组装。日常使用过程中，该结构的维护点主要集中在轴承位置的润滑补充以及齿轮齿面的磨损检查，透明侧盖可快速拆卸，无需将整个变速箱从设备上拆下即可完成内部检查，大幅降低了后期运维的工作量。对于结构设计从业者来说，该模型可作为平行轴齿轮传动布局的参考案例，尤其是侧壁安装式的箱体结构设计，能为需要将传动机构集成在设备立板上的设计场景提供布局思路，建模过程中齿轮参数化建模、轴系零件的装配约束、箱体与内部零件的间隙校核等环节，也可作为三维建模练习的典型实例，帮助初学者掌握传动类部件的建模逻辑与装配校验方法。
