FRC机器人车窗电机单级变速传动壳体

　　该单级变速传动结构专为竞技类移动机器人的执行机构驱动场景设计，核心适配车窗电机的动力输出特性，解决小体积直流电机高转速、低扭矩输出无法直接驱动负载的匹配问题。在机器人竞技赛事的执行机构布局中，这类变速单元常成对使用镜像对称结构，分别负责对应执行部件的双向动作驱动，比如进排气机构的开合控制，能够在紧凑的安装空间内完成动力转换，不需要额外增设复杂的传动链路。

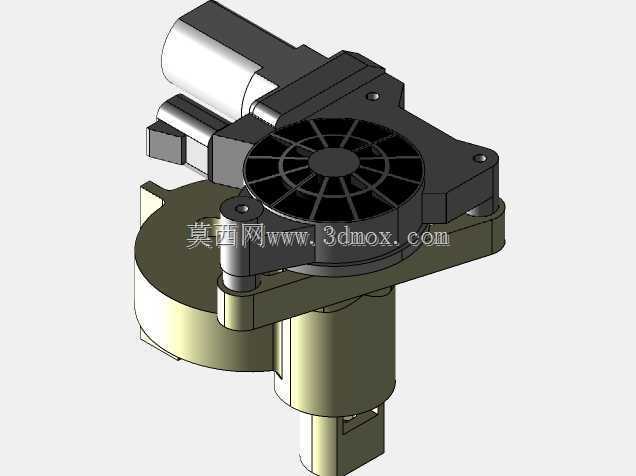

　　从功能特性来看，该变速单元的传动比设定为4:1，能够将车窗电机的高转速输出转换为适配负载需求的低转速大扭矩动力，输出端采用六角轴接口，可直接对接常规的机器人执行连杆、拨叉等部件，不需要额外定制转接轴件。壳体采用3D打印ABS材质制作，在满足赛事场景下轻量化要求的同时，能够承受齿轮啮合传递的径向与轴向载荷，壳体上预留的安装孔位完全匹配Denso系列车窗电机的安装定位尺寸，电机可直接贴合安装在壳体外侧，不需要额外设计转接支架，减少整体装配的累计误差。

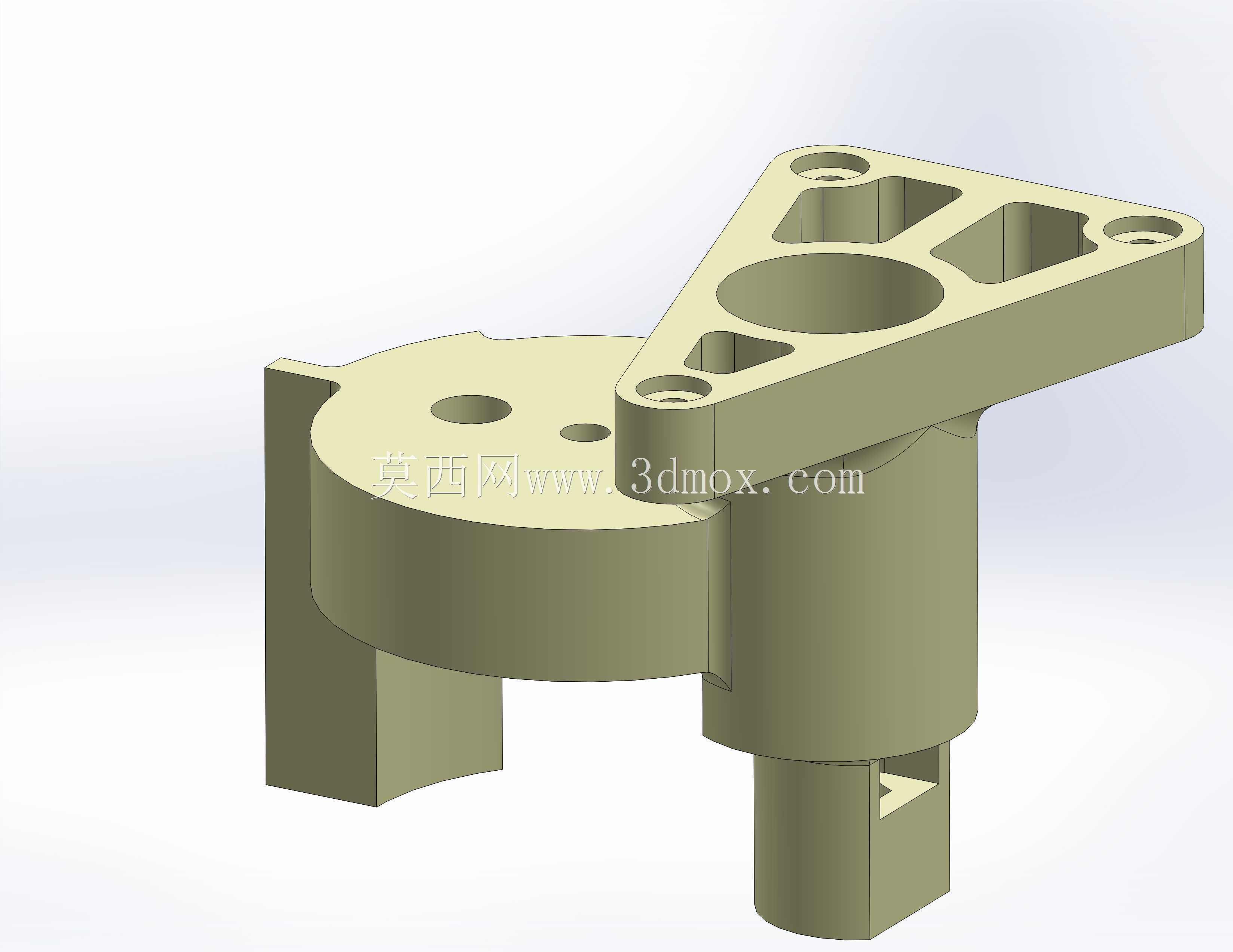

　　设计思路上，整个结构优先考虑赛事场景下的快速装配与维护需求，壳体采用分体式定位结构，内部腔体完全适配Andy Mark系列Toughbox的标准齿轮、轴与轴承件，所有传动标准件均可直接采购成品装配，不需要二次机加工。上部的三角安装支架做了镂空减重处理，三个安装孔位对应机器人框架上的标准安装间距，可直接通过螺栓固定在铝型材框架上，支架与下部的腔体采用一体化结构，避免分体装配带来的同轴度误差。下部腔体的侧壁做了加厚处理，能够承受齿轮传动过程中产生的侧向力，输出轴端的定位凸台可限制轴承的轴向窜动，保证传动过程中齿轮啮合间隙稳定，不会因为频繁正反转出现打齿问题。

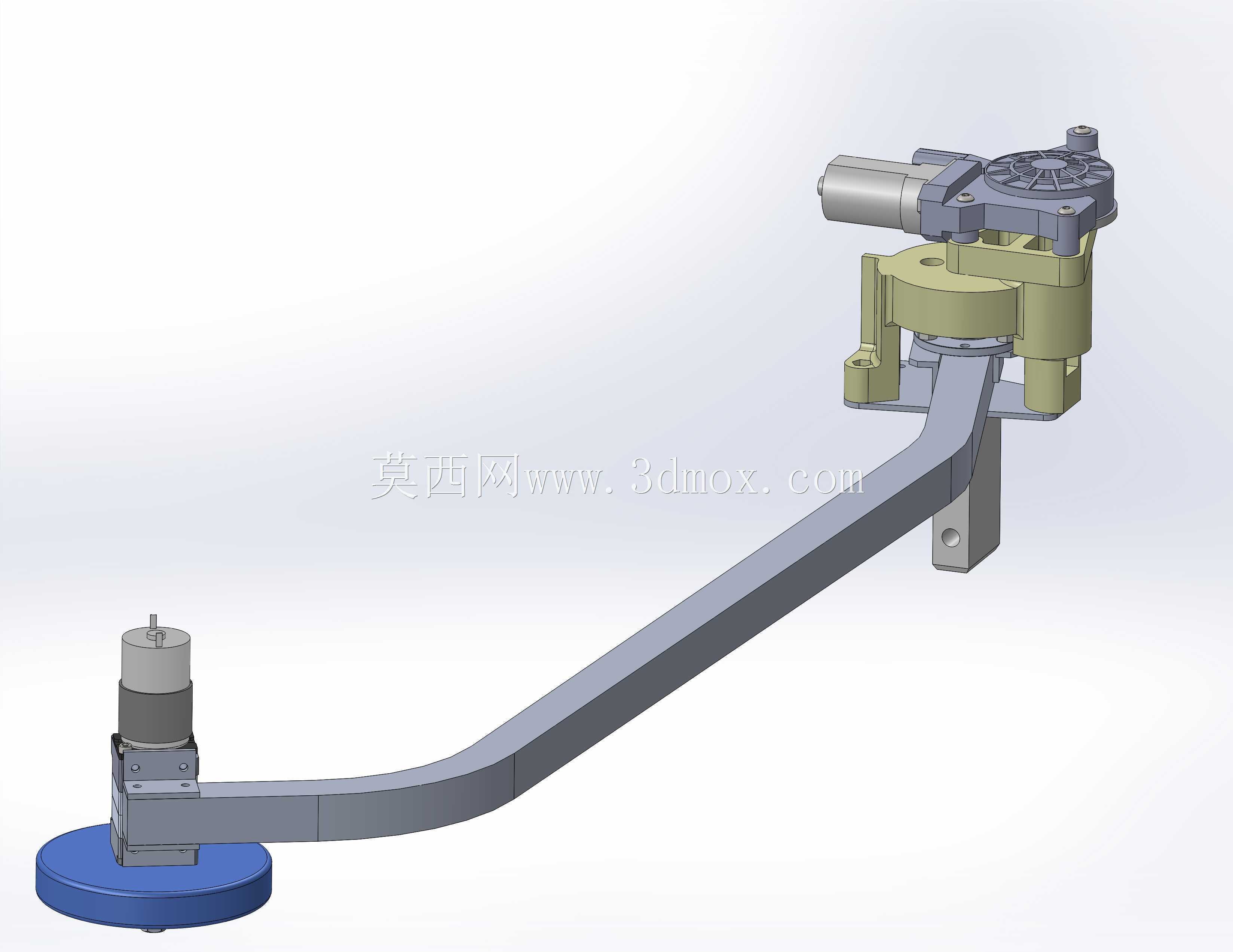

　　安装边界方面，整个变速单元的上部安装面为三角形布局，三个安装孔的中心距完全匹配FRC机器人常用的1.5英寸孔距标准，可直接兼容现有赛事机器人的框架安装位，不需要重新打孔调整。下部腔体的外径尺寸控制在常规铝型材安装的避让范围内，不会和相邻的走线槽、气动管路等部件产生干涉，输出轴的伸出长度刚好匹配六角联轴器的安装深度，联轴器可直接卡接在输出轴上，将动力传递至末端执行机构。电机安装面的定位凸台刚好嵌入车窗电机的前端定位止口，保证电机输出轴和变速单元输入轴的同轴度控制在0.1mm以内，减少高速转动时的振动与噪音。

　　在实际使用场景中，这类单级变速单元不需要复杂的润滑维护，ABS壳体本身具备一定的自润滑特性，配合标准轴承的使用，能够满足赛事周期内的高频次动作需求，成对使用的镜像结构可以实现左右对称布局，平衡执行机构两侧的受力，避免单侧受力过大导致的框架变形。整个结构的设计完全围绕赛事机器人的快速搭建需求展开，所有接口均采用行业通用标准件尺寸，参赛队伍可直接基于该结构快速完成执行机构的搭建，不需要从零开始设计传动壳体，大幅缩短备赛周期。
