双工位板式工件精准钻孔工装夹具

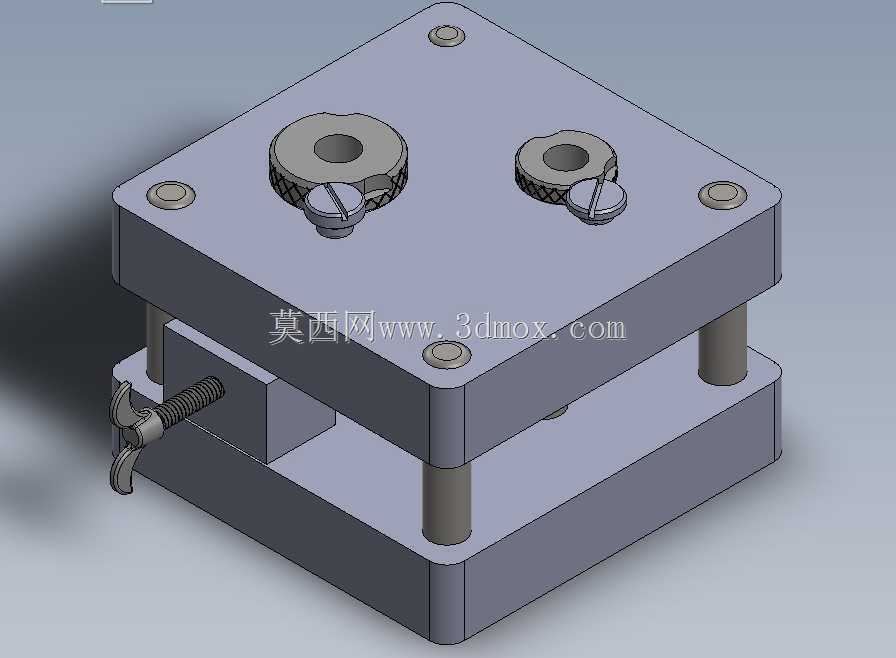

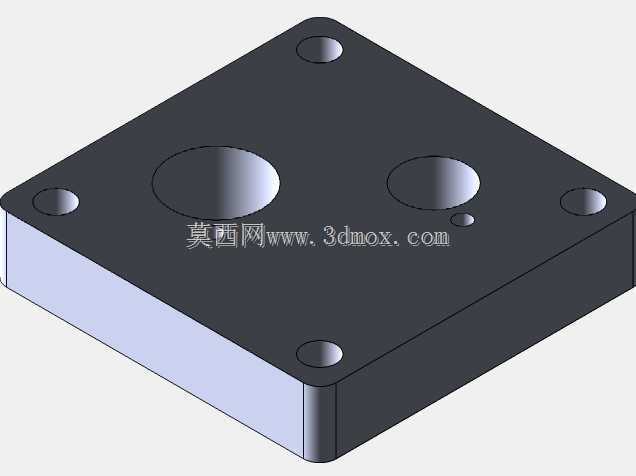

　　在变压器零部件的批量机加工环节里，小型板式工件的钻孔工序一直是影响加工一致性的关键节点，这套双工位钻孔夹具正是针对这类薄板类工件的钻孔需求设计，直接适配台钻、立式钻床的常规加工工位，不需要额外改装设备主轴行程就能完成装夹作业。从结构布局来看，整套夹具采用上下两层板式框架作为承载主体，四根导向立柱连接上下基板，保证夹具整体的刚性，同时给侧面夹紧机构留出足够的操作空间，上层基板作为钻模板使用，两个钻套孔位按照工件的孔位坐标精准加工，钻套采用过盈配合嵌入基板内，钻孔时钻头直接顺着钻套进给，完全避免人工划线找正带来的孔位偏差，哪怕是新入职的操作工人，只要完成工件装夹就能钻出符合公差要求的孔位。

　　侧面的夹紧机构采用蝶形螺杆搭配顶块的结构，不需要额外使用扳手类工具，操作人员徒手就能拧紧蝶形螺母完成工件锁紧，顶块与工件接触的面做了平面铣削处理，夹紧时不会压伤工件表面，同时能保证工件定位面完全贴紧夹具的定位基准，不会出现钻孔时工件移位的问题。上层的两个快压装置采用旋转压紧式结构，压头可以绕转轴旋转，装卸工件时只需要拧松压紧螺钉就能把压头转开，留出足够的工件取放空间，不需要完全拆下螺钉就能完成工件更换，能有效压缩单工件的装夹辅助时间，适配中小批量的加工生产节奏。

　　从安装边界来看，整套夹具的下层基板预留了四个沉头安装孔，可以直接通过T型螺栓固定在钻床的工作台上，安装孔的孔距适配常规钻床工作台的T型槽间距，不需要额外制作过渡连接板就能完成安装。夹具的整体高度控制在普通台钻的主轴有效行程范围内，装夹工件后钻头的进给行程完全覆盖工件厚度加上钻套引导长度，不会出现主轴行程不够无法钻透工件的问题。两个钻工位的间距经过合理排布，加工完一个孔位后只需要微调工作台位置就能加工第二个孔，不需要重新装夹工件，进一步提升加工效率。

　　设计过程中重点考虑了排屑问题，钻模板的钻套下方预留了排屑间隙，钻孔产生的铁屑会顺着间隙落到下层基板的排屑槽内，不会堆积在定位面上影响后续工件的装夹精度，日常维护时只需要用毛刷就能清理掉堆积的铁屑，不需要拆解夹具。导向立柱与上下基板的配合采用过渡配合，装配后经过打表检测，上下基板的平行度控制在0.02mm以内，保证钻套轴线与下层定位面的垂直度，从结构基础上避免钻孔出现斜孔、孔位超差的问题。

　　在实际应用场景里，这套夹具除了用于变压器小型板式零件的钻孔加工，也可以适配其他同尺寸规格薄板类零件的钻孔作业，只需要更换对应孔位的钻套、调整侧面顶块的位置就能快速切换加工品类，不需要重新制作整套夹具，能有效降低中小批量多品类零件加工的工装制作成本。夹具的所有受力部件都经过调质处理，长期使用不会出现基板变形、立柱弯曲的问题，钻套采用硬质合金材质，长期受钻头摩擦也不会出现引导孔磨损变大的情况，能长期保持孔位加工精度。

　　操作逻辑上完全贴合一线加工人员的操作习惯，所有夹紧操作都在夹具的正面和侧面完成，操作人员不需要将手伸到钻床主轴下方操作，能有效避免钻孔过程中的安全隐患。工件的定位采用一面两销的定位逻辑，定位销固定在下层基板上，工件装夹时只需要将预制的定位孔对准定位销放好，就能完成X、Y两个方向的定位，再拧紧侧面蝶形螺杆和上层的压紧螺钉就能完成全部装夹动作，整个装夹过程不超过15秒，相比传统的划线找正、台钳装夹的方式，加工效率能提升三倍以上，同时孔位的位置度公差能稳定控制在0.1mm以内，完全满足变压器零部件的装配精度要求。
