离心式叶轮精密三维结构设计

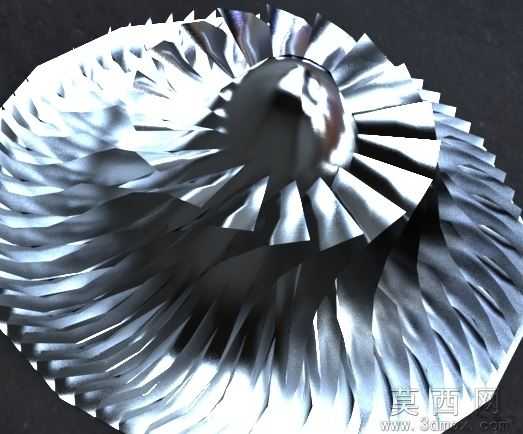

本作品为离心式叶轮的三维结构设计，整体采用参数化建模思路完成全结构构建，建模过程中先以旋转特征生成叶轮的核心轮盘基体，确定轮盘的锥度轮廓、中心安装凸台的尺寸参数，保证中心安装位的同轴度公差符合动力部件的装配要求。叶片部分采用沿周向阵列的建模逻辑，先绘制单个叶片的翼型截面轮廓，通过扫掠、曲面加厚生成单个叶片实体，叶片的进口安装角、出口安装角经过参数化调整，保证叶片从轮盘中心向外缘平滑过渡，叶型曲面的曲率连续无突变，避免流体流经叶道时产生不必要的流动损失。建模完成后对叶片与轮盘的连接位置做了圆角过渡处理，消除结构应力集中点，提升叶轮整体的结构强度，适配高速旋转工况下的受力需求。渲染阶段采用金属抛光材质模拟叶轮的加工质感，调整材质的反射参数与粗糙度参数，还原金属机加工后的亮面金属效果，通过环境光与定向光源的组合打光，凸显叶片曲面的扭曲弧度与层叠排布的结构特征，清晰展示每一片叶片的空间角度与叶道的流通形态。整体结构设计兼顾流体力学性能与结构力学性能，轮盘中心的安装孔位做了沉台设计，可适配对应规格的传动轴装配，叶片前缘做了倒圆处理，降低高速旋转时的气流冲蚀影响，所有叶片的周向排布角度均匀，保证叶轮旋转时的动平衡性能，避免高速运转时产生异常振动。设计过程中反复调整叶片的扭曲角度与叶道宽度，在保证结构强度的前提下优化流道的过流面积，适配对应工况下的流体输送需求，整体模型结构完整，曲面质量高，无破面、重叠面等建模缺陷，可直接用于后续的仿真分析、加工编程或者装配验证环节，清晰展现了离心叶轮的典型结构特征与精密建模的实现逻辑。
