剖分式滚针保持架光洋款三维设计

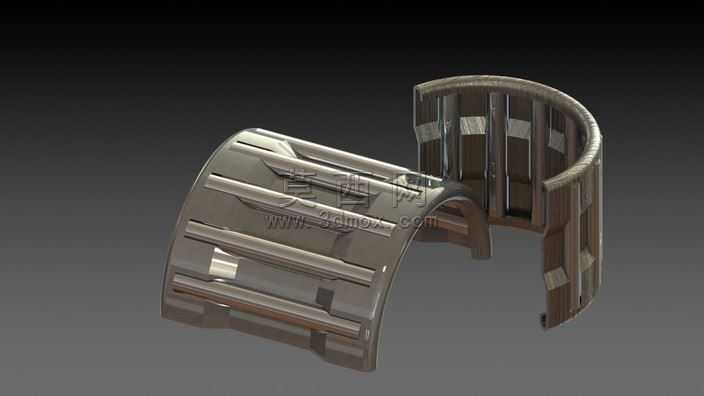

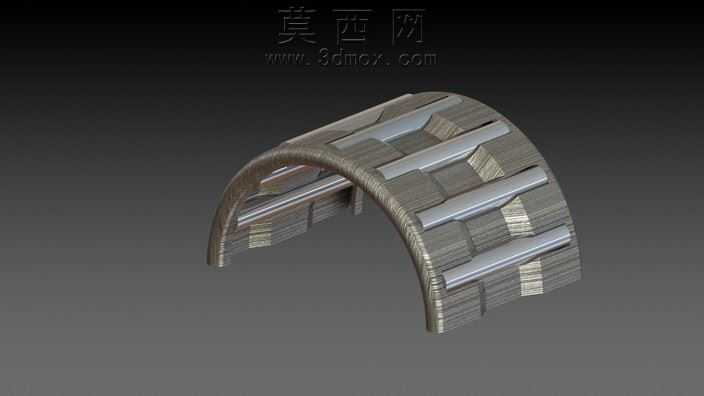

本作品为剖分式滚针保持架的三维建模成果，整体采用SolidWorks完成全参数化建模流程，建模初期先梳理滚针保持架的核心功能逻辑：作为滚针轴承的核心配套构件，需要为滚针提供均匀的排布限位空间，同时适配不同轴径的装配需求，因此确定了对开式的剖分结构设计方向。建模过程中优先绘制保持架的弧形基体轮廓，精准控制半圆弧面的曲率参数，分别适配内径25mm与27mm两种配置的装配尺寸，保证两种规格的保持架在壁厚、兜孔排布逻辑上保持统一，仅调整内弧直径参数实现规格切换。兜孔结构采用阵列特征完成排布，每个兜孔的尺寸严格匹配对应滚针的直径与长度，兜孔边缘做微小倒角处理，既避免装配时刮伤滚针表面，也能在运转过程中留存少量润滑脂，提升轴承整体的润滑持久性。材质渲染阶段选用金属质感的合金钢材质，调整材质的粗糙度、反射率参数，还原冲压保持架经过表面光整处理后的金属光泽，同时对剖分面的合模接缝做细节刻画，还原真实剖分式构件的装配缝隙特征，兜孔内部的加强筋结构也做了精细化建模，保证结构强度的同时控制整体重量。结构设计上，保持架的外弧面设置有多道轴向导向槽，能够在轴承装配时与外圈的定位结构配合，防止保持架在高速运转过程中出现周向窜动，剖分面的对接位置设置有定位卡扣结构，能够让两个半片保持架在装配时快速对齐，无需额外辅助工装即可完成合装，大幅提升装配效率。建模完成后通过干涉检查功能验证所有结构，确认滚针装入兜孔后无卡滞、无干涉，保持架与内外圈的配合间隙符合轴承设计的行业标准，同时导出通用格式文件方便不同三维软件调用，渲染效果图从斜侧视角展示保持架的开合状态，清晰呈现内部兜孔排布、加强筋结构以及剖分对接的细节特征，直观展现该款保持架的结构特点与设计优势，可直接用于轴承产品的结构验证、装配模拟以及教学演示场景。
