多自由度齿轮传动夹持机械臂结构设计

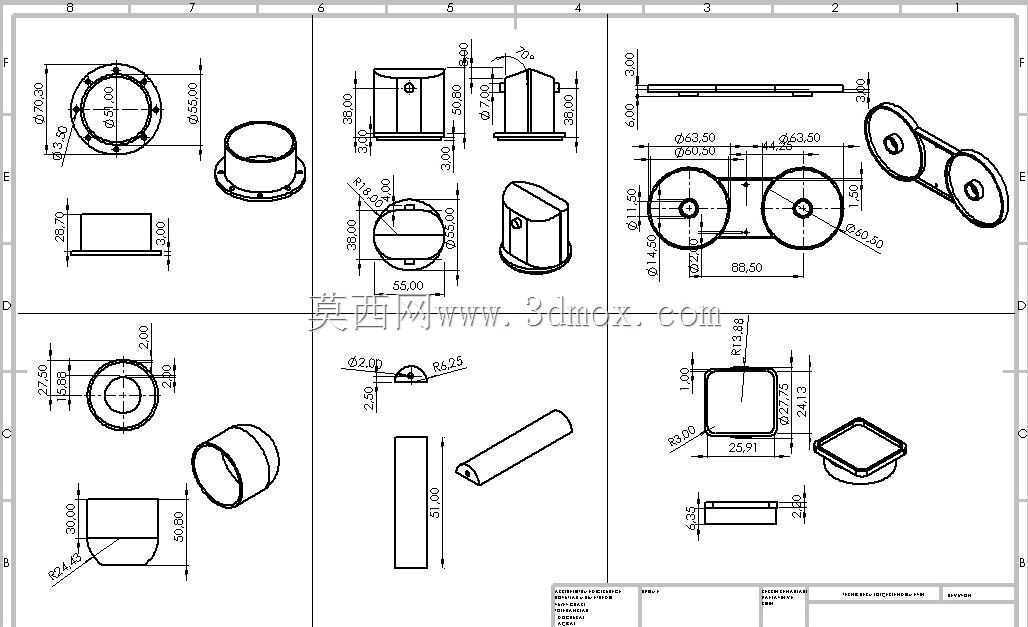

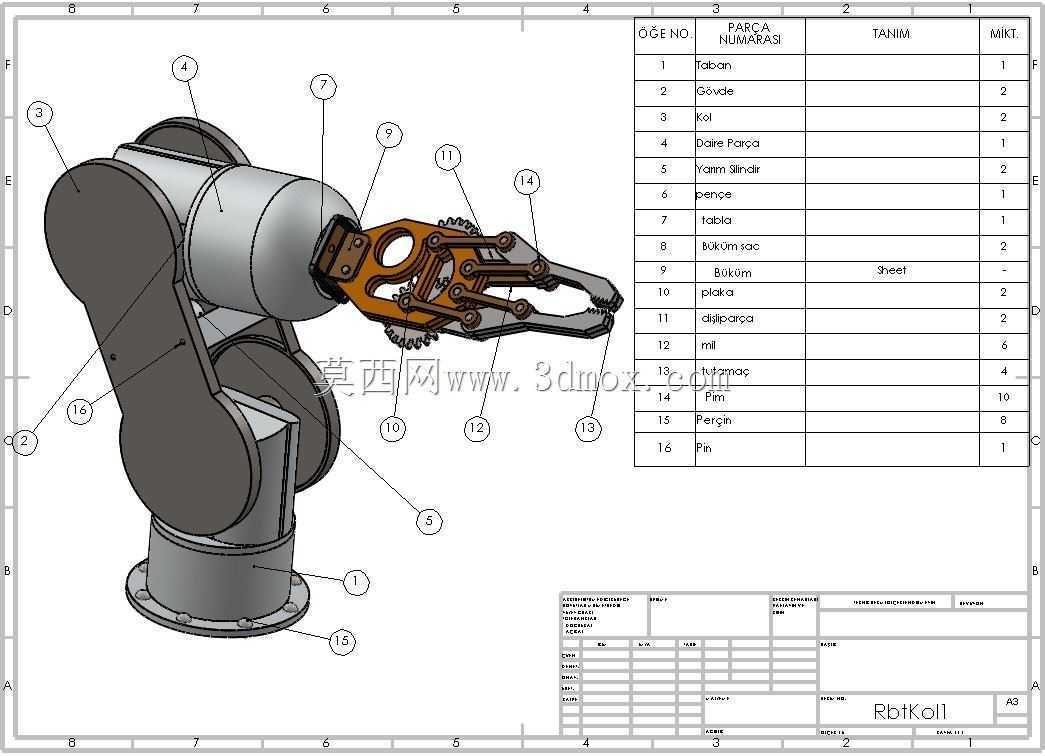

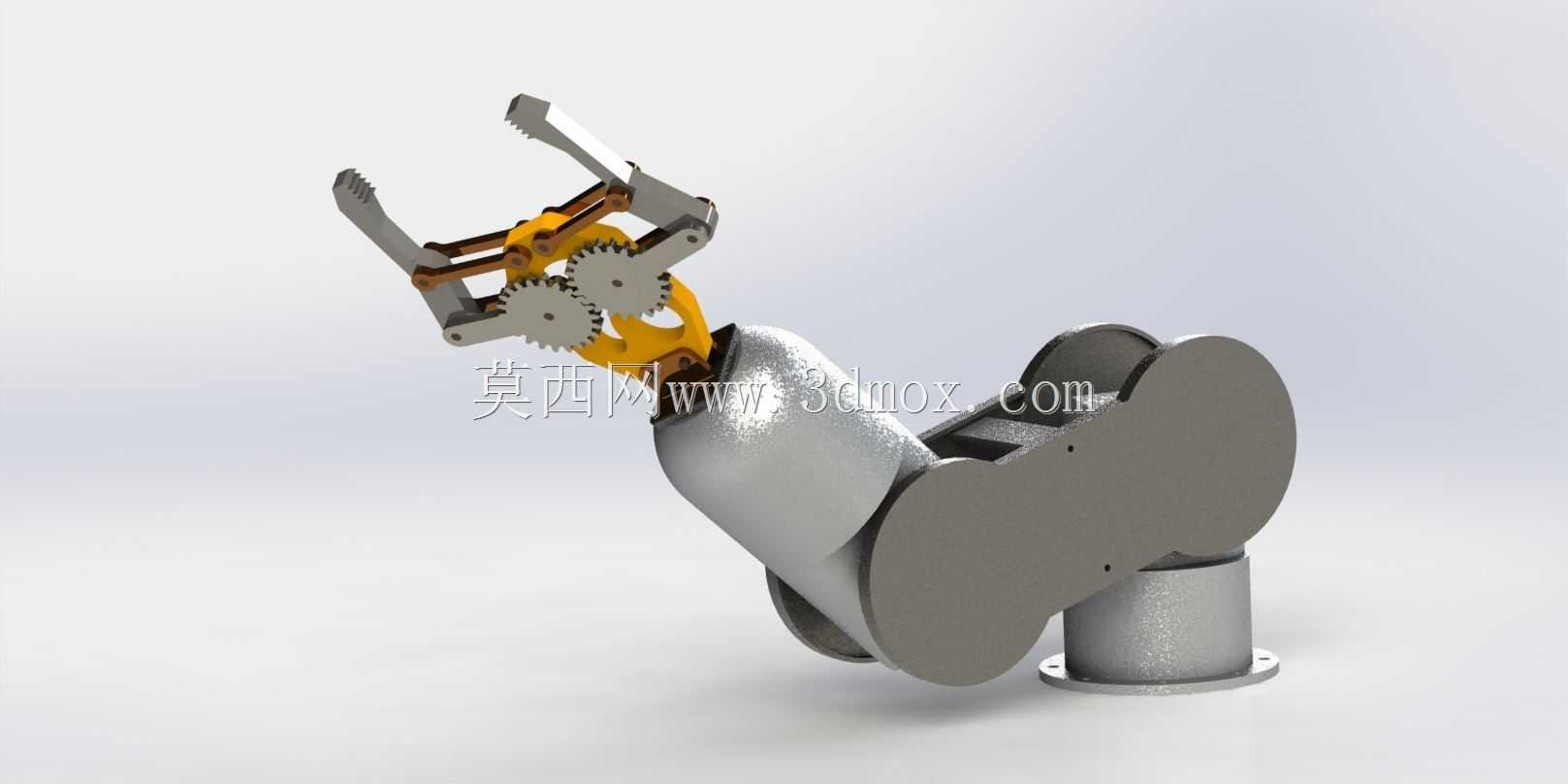

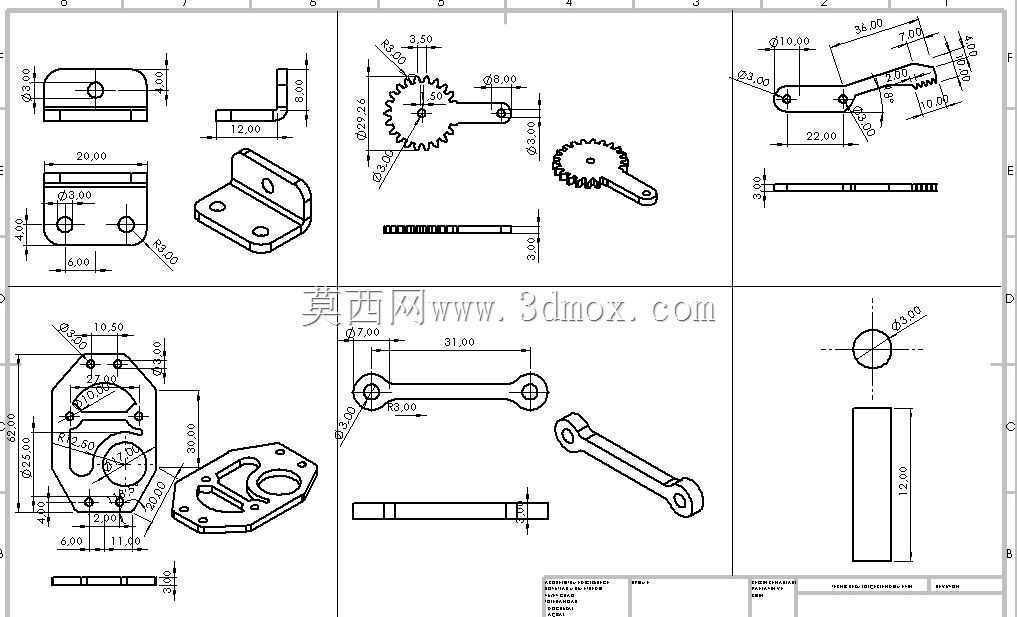

　　这款夹持式机械臂的结构设计，核心围绕轻载工况下的精准拾取、转运作业需求展开，在3C电子装配、实验室样本分拣、轻工产品包装工位都能找到适配场景。不同于大负载工业机械臂的厚重结构，该设计优先控制整体回转半径，底座采用法兰式安装结构，安装孔位沿圆周均布，可直接固定在工作台面、输送线侧架或者移动AGV的搭载平台上，安装基面的平面度要求控制在0.1mm以内，避免底座固定后出现偏载应力，影响关节回转精度。从传动链路来看，末端夹爪的动力传递完全依靠直齿轮组实现，夹爪的两个指节通过同步齿轮啮合保证开合动作的对中性，不会出现单指偏移导致的夹持歪斜问题，齿轮啮合侧隙控制在0.05mm以内，既保证传动顺畅无卡滞，又能减少反向动作的空行程。

　　夹爪指端做了锯齿形防滑结构，针对不同形状的工件，比如圆柱形电子元器件、方形塑料壳体、薄型片状零件，都能提供足够的夹持摩擦力，不需要额外更换定制夹爪就能适配多数常规轻载作业。关节部分的设计采用了嵌套式回转结构，大臂与底座的连接关节内置回转支撑，可实现360度水平方向回转，小臂与大臂的连接关节可实现俯仰角度调整，整体作业覆盖范围在水平方向延伸距离可达臂长的1.2倍，垂直方向可覆盖底座安装面以上200mm到500mm的高度区间，完全满足桌面级作业的空间需求。设计过程中优先考虑了结构的易维护性，所有齿轮传动部位都预留了润滑脂加注空间，关节处的密封结构采用简单的迷宫式设计，既能阻挡车间环境中的粉尘进入传动腔，又不会增加过多的装配难度。

　　臂身主体结构采用了轻量化的设计思路，非受力部位做了空腔减重处理，在保证整体结构刚度的前提下，尽可能降低运动部件的自重，减少关节驱动的负载，提升动作响应速度。夹爪的开合行程做了限位设计，最大开合角度对应40mm的夹持范围，可覆盖绝大多数小型工件的尺寸需求，当夹持尺寸较小的零件时，齿轮传动的力放大效应可以保证足够的加持力，不会出现工件脱落的情况；当夹持易碎类零件时，可通过调整驱动端的输出力矩，控制夹持力大小，避免夹损工件。整个臂身的走线全部采用内部穿线的方式，动力线与信号线从底座中心的穿线孔进入，沿臂身内部空腔延伸到各个关节的驱动部位，外部没有裸露的管线，既避免了作业过程中管线与周边设备发生剐蹭，也让整体外观更加整洁。

　　底座的高度控制在较低范围，降低整体重心位置，即使在大臂完全伸展到最大半径的状态下，整体设备的抗倾覆系数也能满足1.5倍的安全要求，不需要额外增加配重块就能保证设备运行的稳定性。在实际工位适配中，该机械臂可搭配视觉检测模块实现工件的定位拾取，也可配合输送线实现工件的上下料转运，单关节的重复定位精度可控制在0.1mm以内，能够满足多数轻载装配、分拣作业的精度要求。结构中所有的连接紧固件都采用标准内六角圆柱头螺钉，通用化程度高，后期维护更换配件不需要定制特殊规格的紧固件，降低运维成本。关节处的限位结构采用硬限位与软限位结合的方式，硬限位通过机械凸块限制关节的最大回转角度，避免超程导致的结构损坏，软限位可通过控制系统设置作业区间，适配不同工位的空间边界限制，避免与周边设备发生碰撞。
