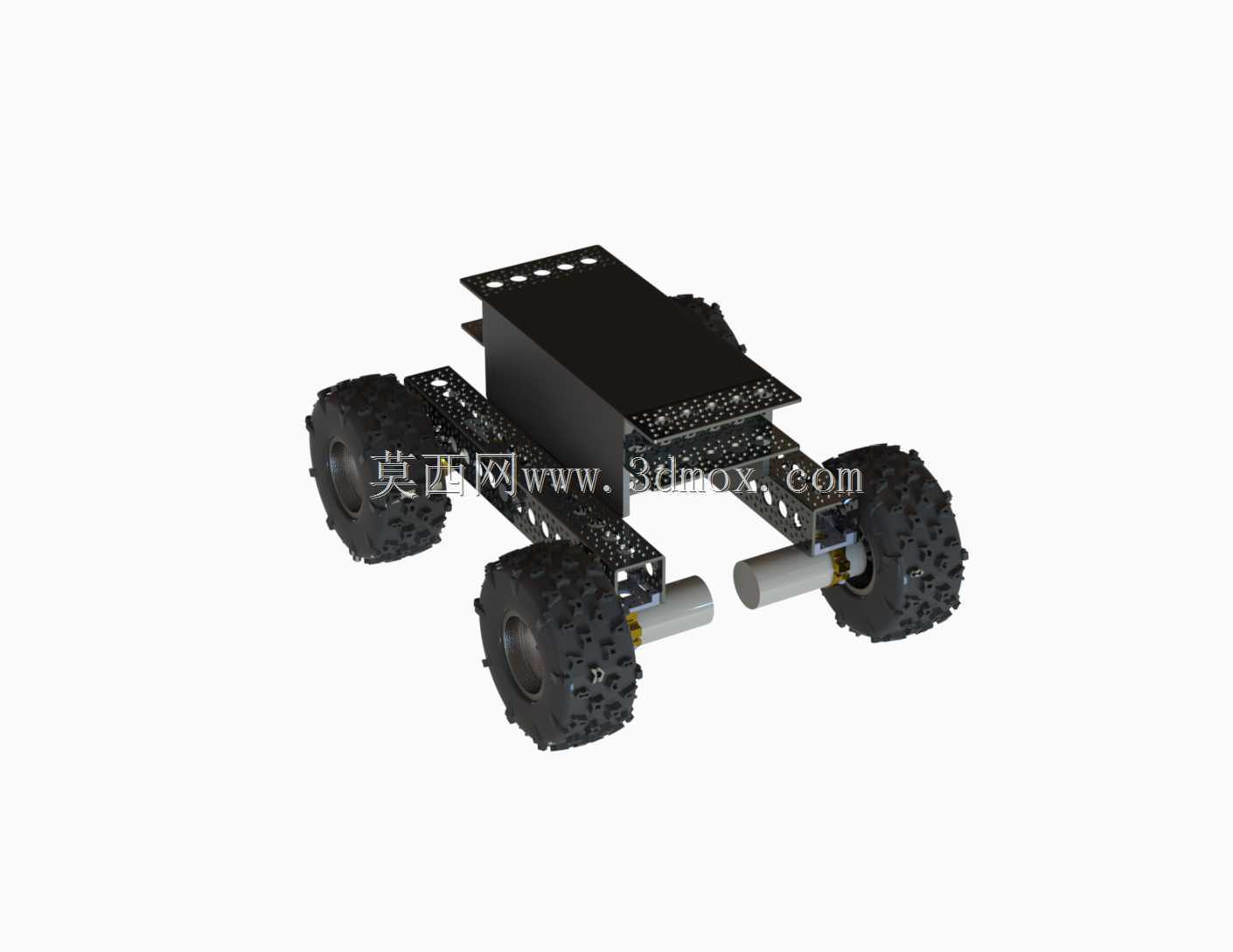

Nomad四轮驱动移动机器人结构设计

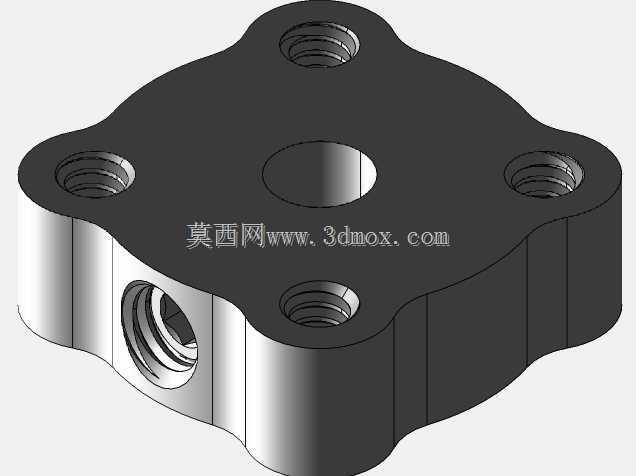

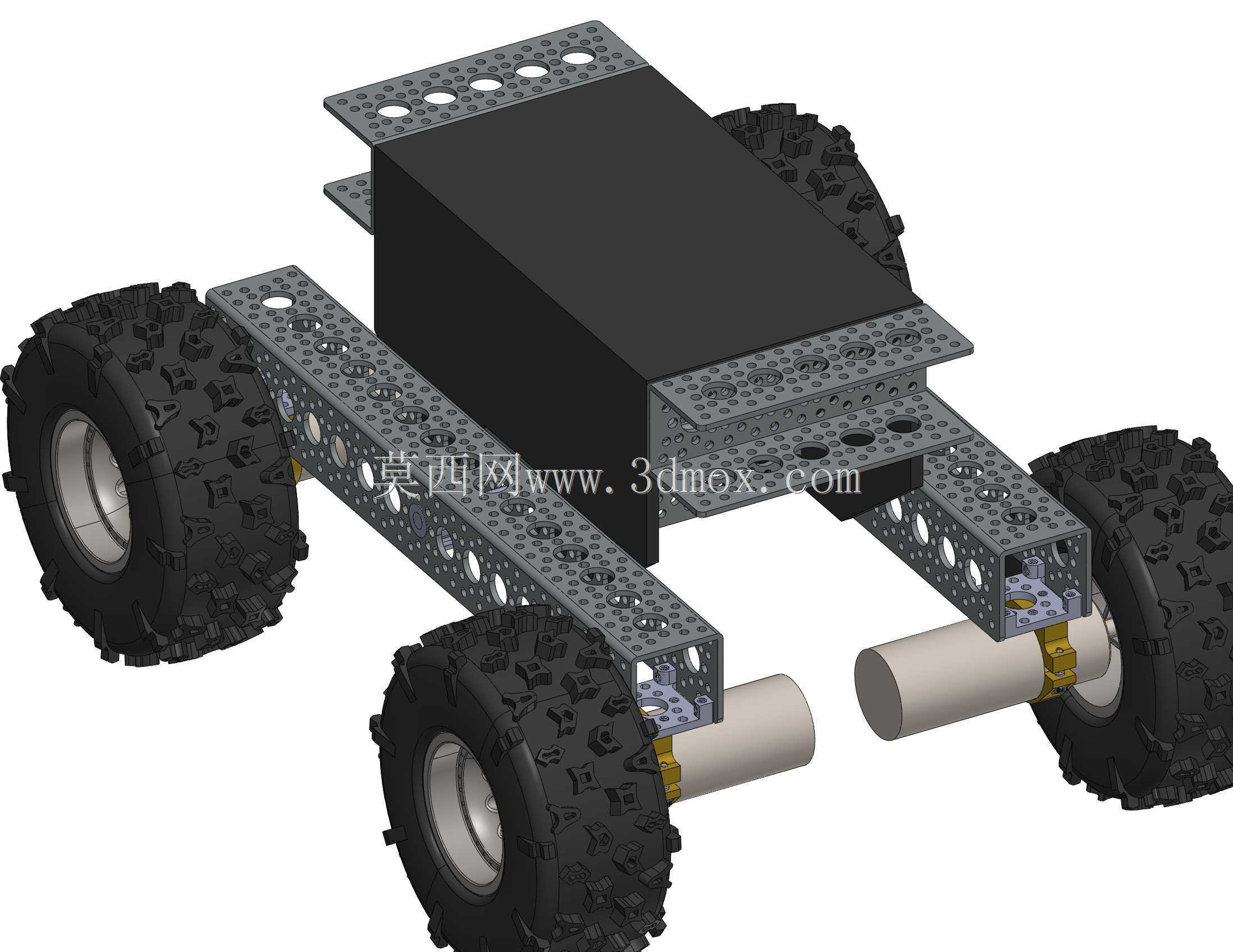

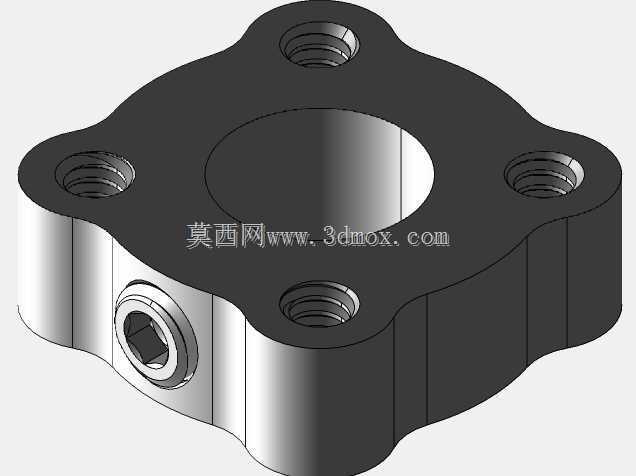

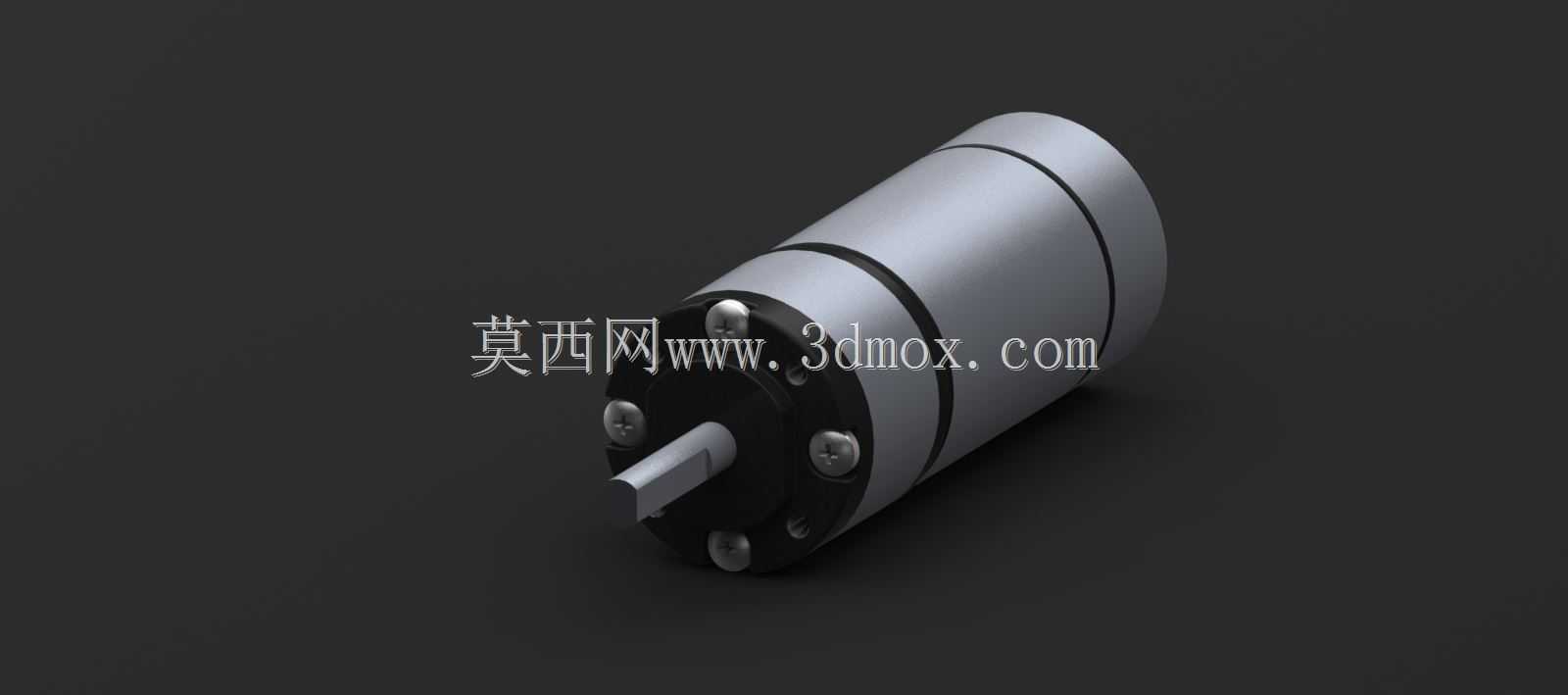

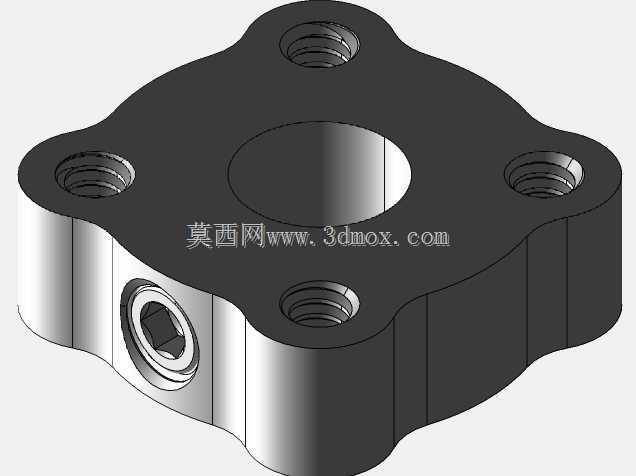

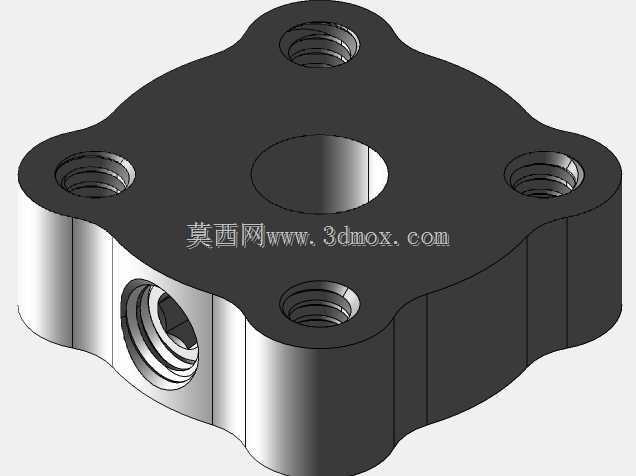

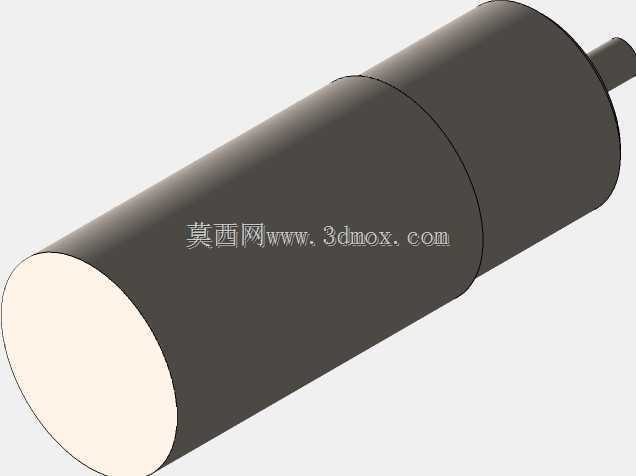

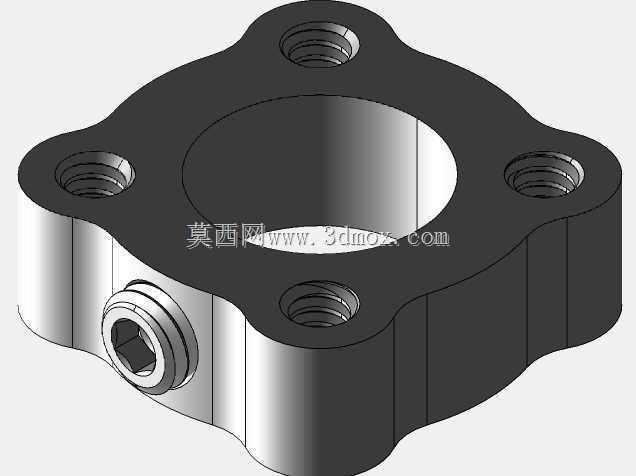

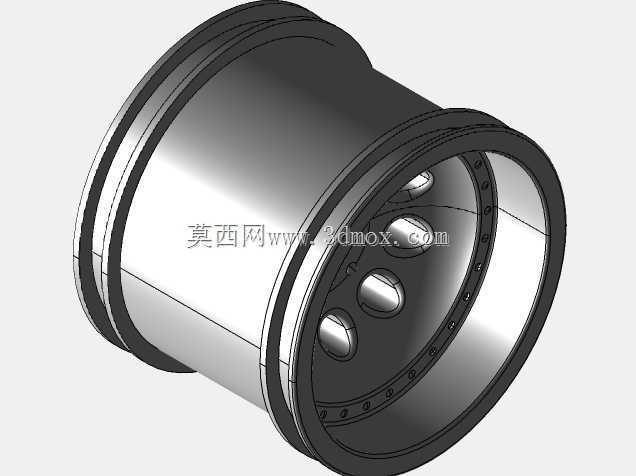

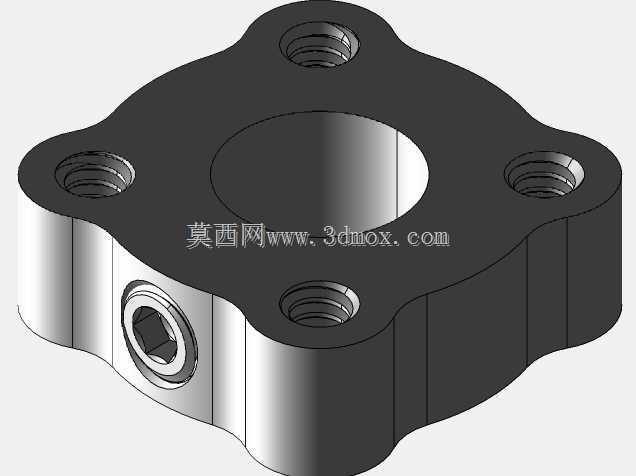

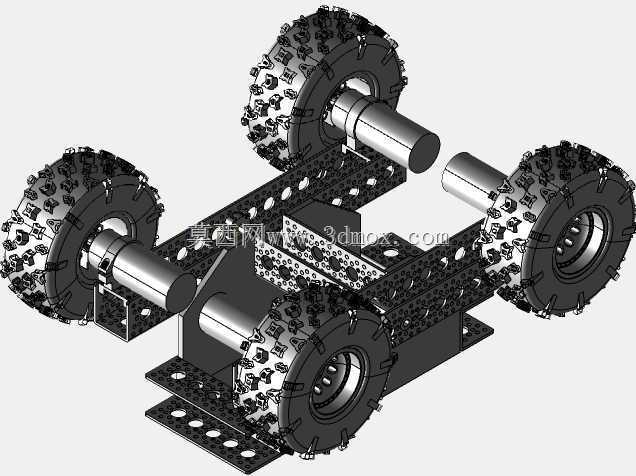

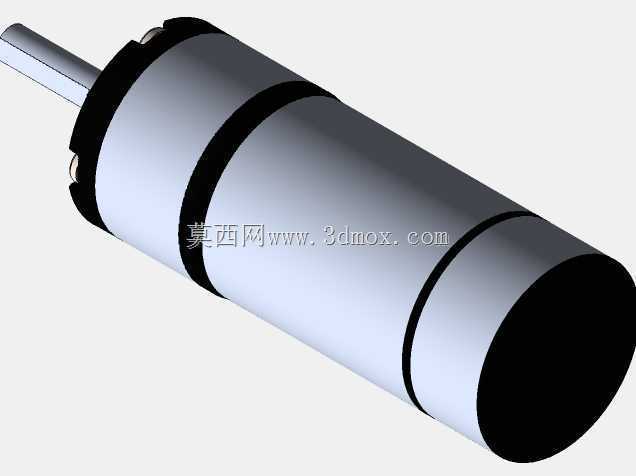

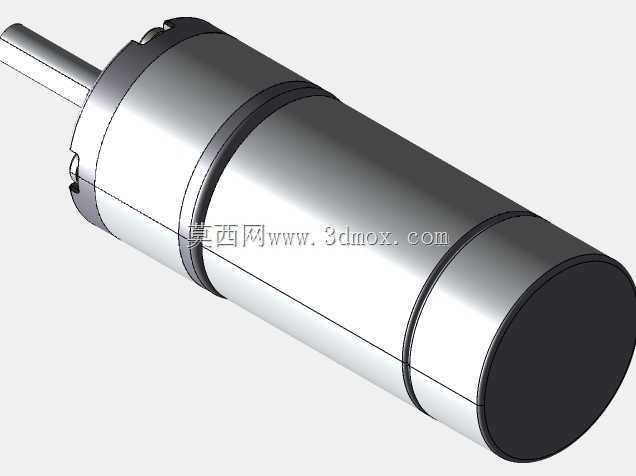

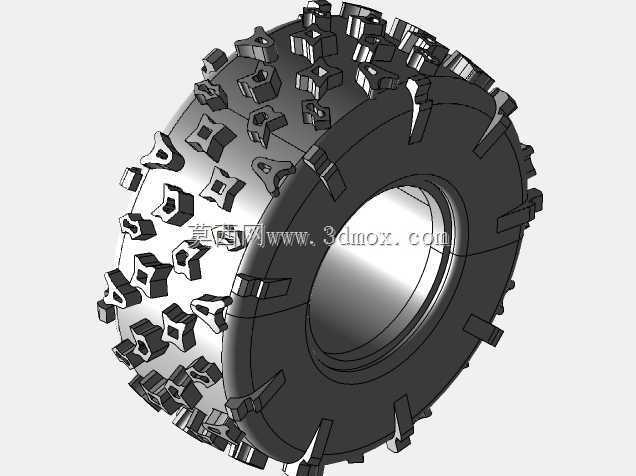

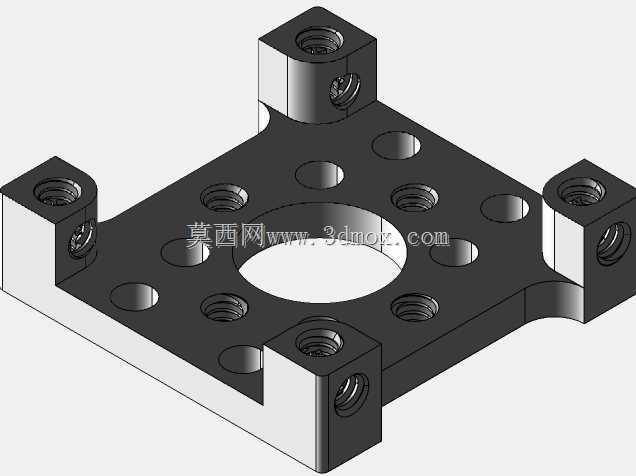

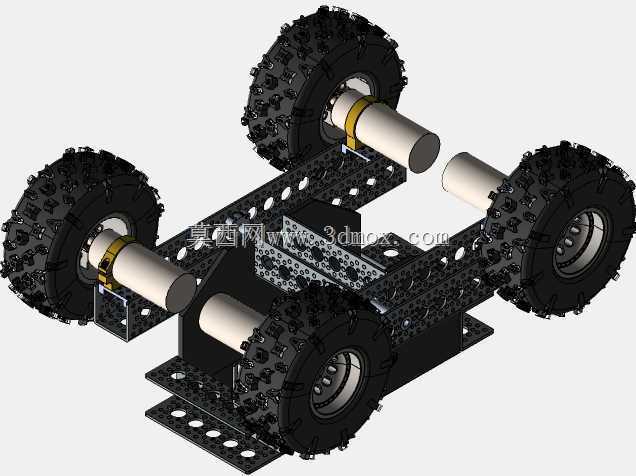

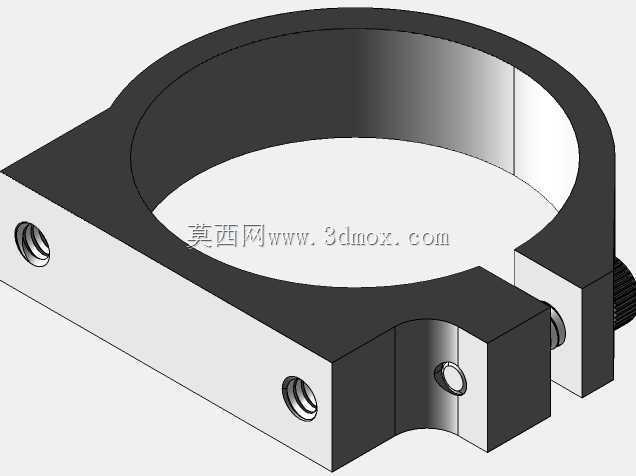

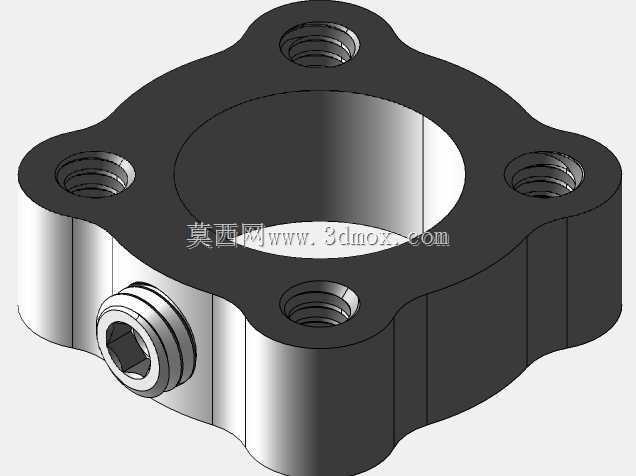

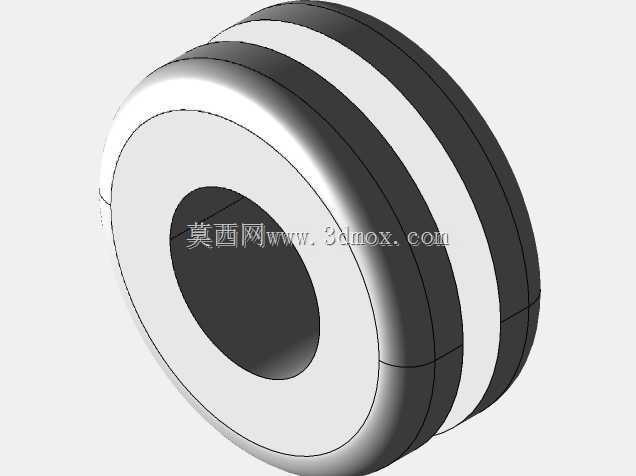

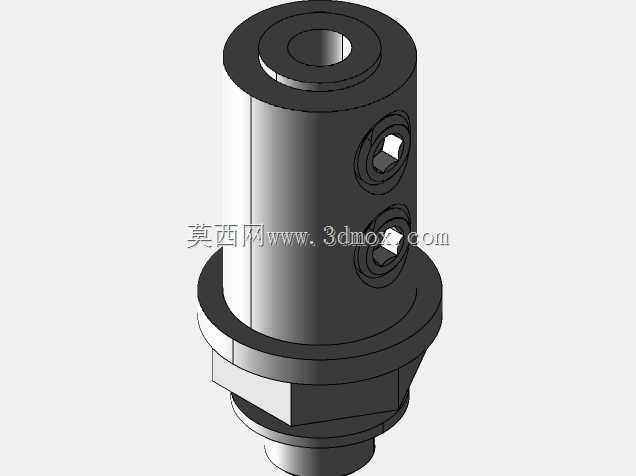

　　这款四轮驱动移动平台的设计，最初瞄准的是狭窄非铺装路面的巡检、轻载物料转运场景，区别于常规室内AGV的光面轮与低矮底盘，它从一开始就把复杂地形通过性放在设计优先级的首位。先看行走部分的配置，四个大颗粒深胎纹的越野橡胶轮直接固定在桥体输出端，胎纹深度足够在松散沙土、碎石路面、轻度起伏的草地获得足够抓地力，轮组的安装同轴度通过桥管的精加工止口保证，避免高速行驶时出现轮组偏摆带来的震动。驱动桥采用贯通式圆柱轴体设计，两侧轮端的动力传递通过桥内传动结构实现，轮座与桥体的连接位置做了加厚的安装座，预留了多个螺栓孔位，既可以适配不同规格的驱动电机安装，也能在后期改装时加装轮边编码器、刹车组件，不需要对桥体主体做二次加工。

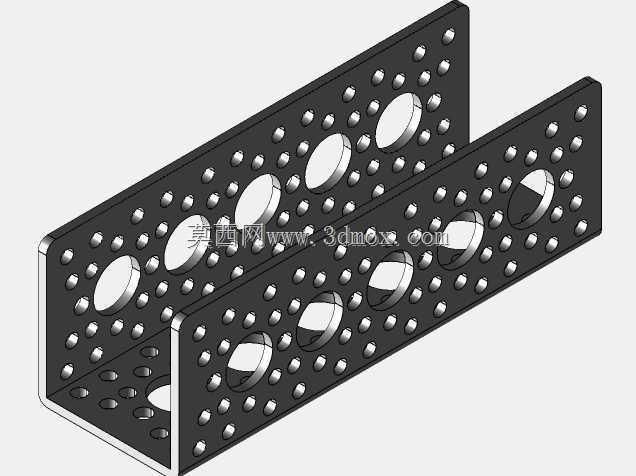

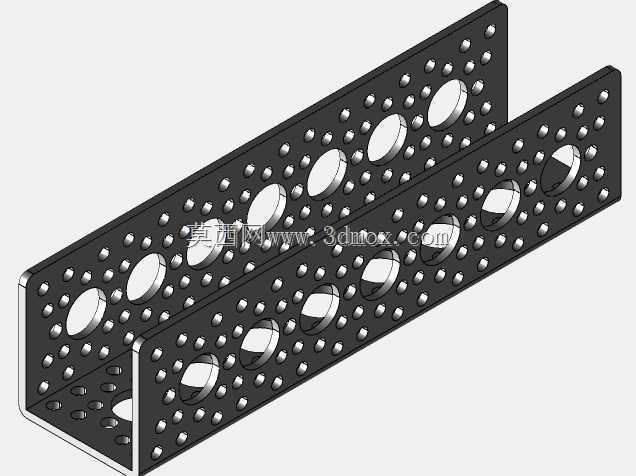

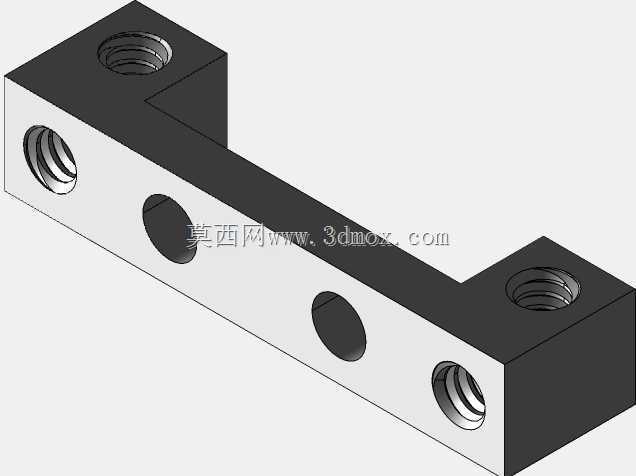

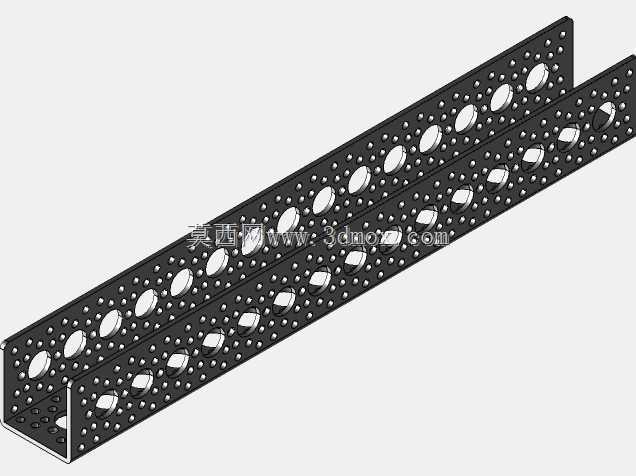

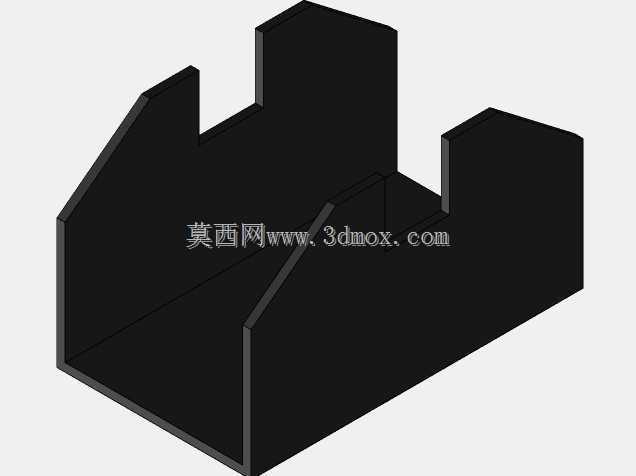

　　机架部分没有采用定制焊接钣金结构，而是选用了带均匀安装孔系的多孔铝型材搭建，这种设计的好处非常直接：所有上层搭载设备的安装位置都可以灵活调整，不管是加装传感器支架、控制盒固定位，还是搭载小型机械臂、采样装置，都可以通过标准紧固件直接固定，不需要重新打孔做结构改造，大幅缩短了二次开发的周期。型材之间的连接采用角码配合沉头螺栓的方式，连接位置的型材端面做了铣平处理，保证拼接后的机架平面度误差控制在合理范围内，避免上层设备安装出现倾斜。上层的承载平台预留了整排的安装孔位，平台下方与型材机架之间留有足够的走线空间，动力线、信号线可以顺着型材的孔槽排布，不会出现线缆外露被轮组卷入、被路面障碍物刮蹭的问题。

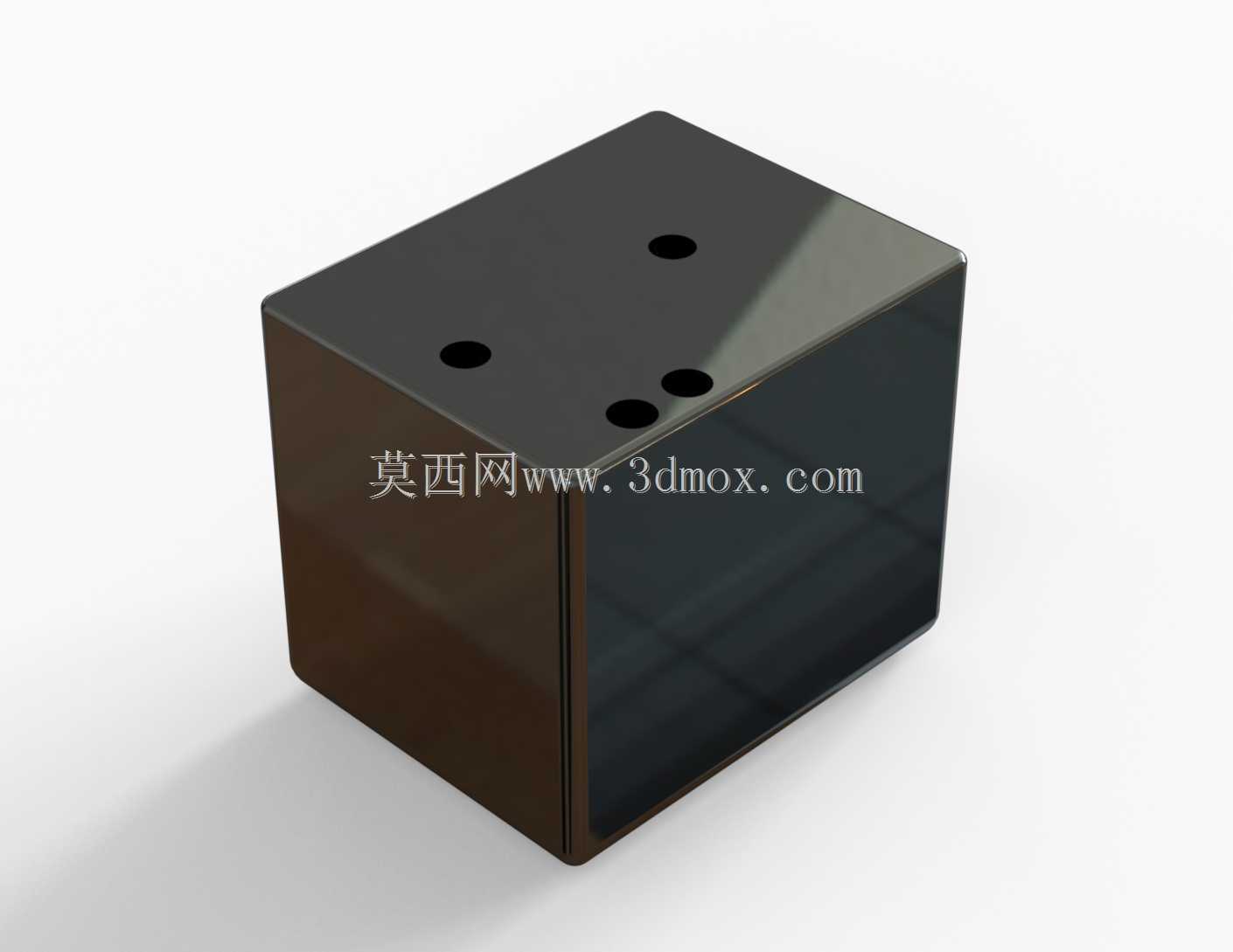

　　从安装边界来看，整机的轮距与轴距设计兼顾了稳定性与通过性，轴距足够保证在跨越10度以内的坡面时不会出现翘头失稳，轮距宽度则保证了侧倾30度以内不会发生侧翻，底盘的最小离地间隙高于常规室内移动平台，能够顺利通过高度不超过轮半径三分之一的垂直障碍物，不会出现底盘托底卡滞的问题。电池仓直接集成在机架中部的上层平台位置，重心落在整机的几何中心附近，不管是空载还是搭载额定负载，重心偏移量都控制在很小的范围内，避免爬坡时出现重心前移或后移带来的打滑问题。

　　在实际场景应用中，这类四轮驱动平台可以适配厂区户外设备巡检、园区安防巡逻、野外环境数据采集、教学实训开发等多种场景，不需要对主体结构做大幅改动，只需要更换上层搭载的功能模块即可实现不同用途。比如做巡检用途时，可以在前端预留的安装位加装云台摄像头、红外热成像仪，配合桥端加装的里程编码器实现自主导航行走；做轻载转运时，可以把上层电池仓盖板替换成载物托盘，固定物料周转箱完成车间之间的小件物料转运；用于教学实训时，多孔位的机架可以方便学生加装各类传感器、执行器，验证不同的控制算法，不需要担心结构改动破坏原有底盘的强度。

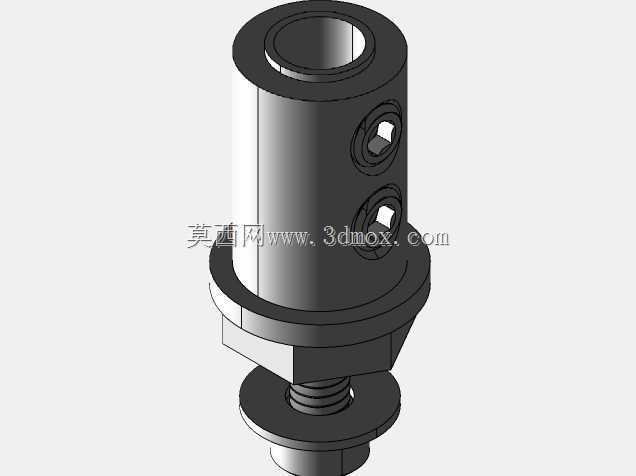

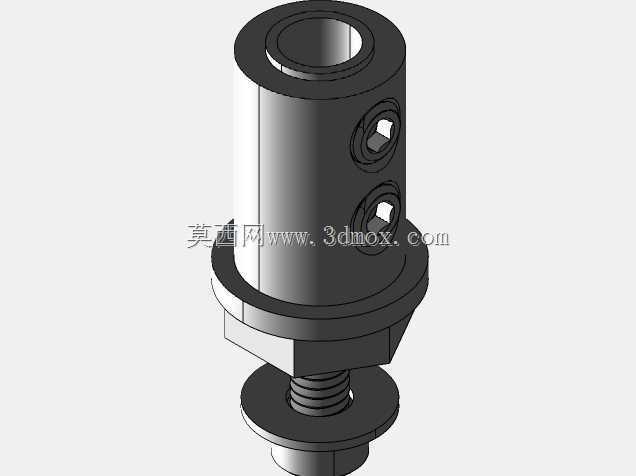

　　设计过程中特意规避了很多定制化底盘的弊端，所有结构件都尽量选用标准件，铝型材、紧固件、轮组都可以直接采购标准规格替换，后期维护时不需要单独定制非标配件，降低了全生命周期的使用成本。桥体的轴件采用常规圆钢加工即可，不需要复杂的铸造或锻造工艺，小批量制作时普通机加工车间就可以完成生产，加工门槛很低。轮组与桥体的连接采用快拆式设计，更换轮胎或者维护轮端轴承时，只需要拆下固定螺栓就可以将轮组整体取下，不需要拆解整个桥体结构，维护效率很高。

　　走线设计上，所有过线位置都做了圆角处理，避免线缆被金属锐边割破绝缘层，电池仓的位置预留了电源接插件的安装孔，动力输出、充电接口都可以直接固定在仓体侧壁，不需要额外开孔。机架的前后端都预留了防撞条的安装槽位，可以加装接触式防撞传感器或者缓冲胶条，在碰撞发生时起到缓冲和触发急停的作用。整体结构没有多余的装饰性设计，所有结构特征都服务于功能需求，没有为了外观牺牲结构强度或者维护便利性，每一处孔位、每一个连接位置都对应实际的安装或维护需求，是非常实用的通用型四轮移动机器人底盘结构。
