植保无人机离心式农药喷洒雾化喷头

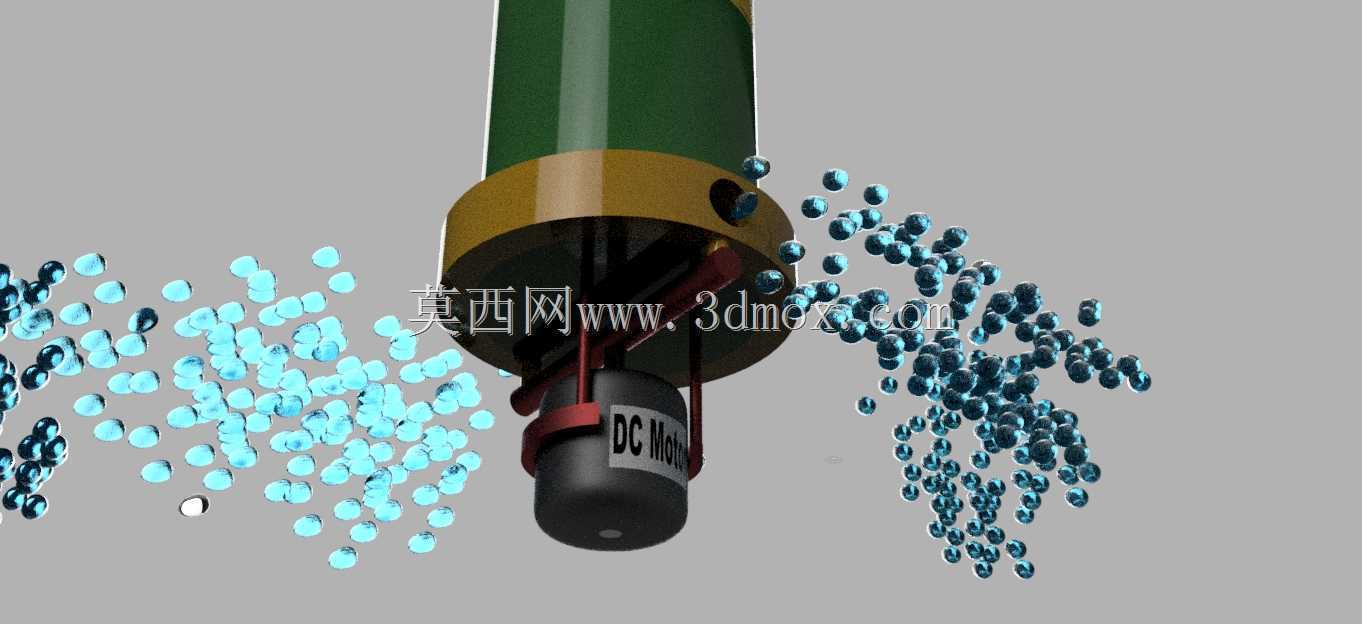

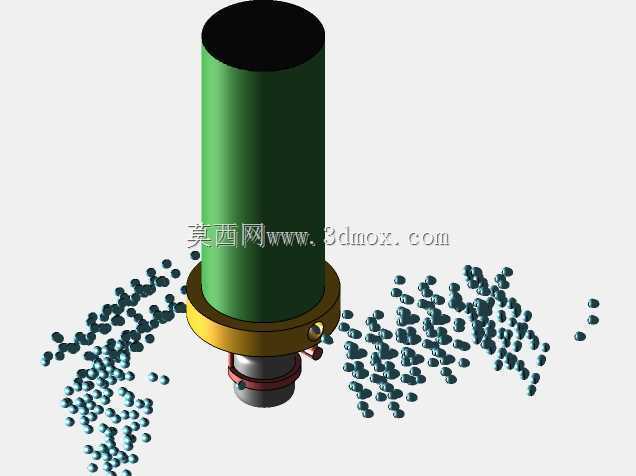

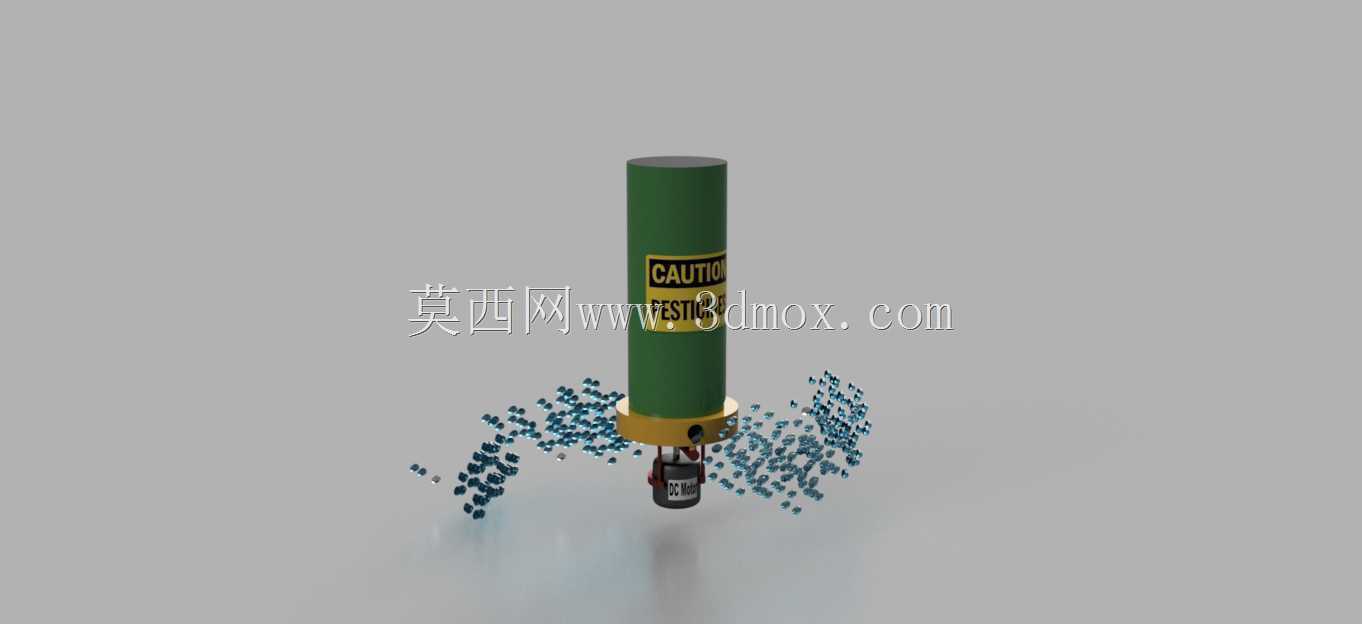

　　做植保无人机结构设计的同行大多清楚，施药作业模块的核心效能从来不是看药箱容量或者机架载重，末端喷洒组件的雾化均匀度、喷幅覆盖边界、安装适配性才是决定大田作业效果的关键，这次拆解建模的这款喷洒附件，就是针对多旋翼植保机作业场景优化的离心雾化喷头组件。先从实际作业场景说，南方丘陵地带的水稻田、北方连片的小麦玉米田、经济作物种植区的果蔬茶园，施药作业时无人机的飞行高度通常保持在作物冠层上方1.5米到3米区间，飞行速度3m/s到6m/s不等，传统压力式喷头容易出现大粒径药液滴落、雾滴飘移范围不可控的问题，要么局部药量过大产生药害，要么叶片背面着药率不足防效打折扣，这款离心式雾化组件就是针对这些痛点做的结构优化。从功能特性上看，组件上部的圆柱形腔体是药液暂存与导流段，药液从药箱经管路输送到这个腔体后，不会直接靠压力喷出，而是顺着腔体内壁的导流槽流到下部的离心雾化盘位置，雾化盘靠微型电机驱动高速旋转，药液在离心力作用下被撕扯成直径均匀的细小雾滴，再配合无人机下洗气流的推送，均匀沉降到作物叶片的正反两面，从实际作业测试数据看，这种结构的雾滴粒径可以稳定控制在100微米到300微米区间，既不会因为粒径太小被高空风带走到非靶标区域，也不会因为粒径太大在叶面形成药液滚落浪费。再说到设计思路，整个组件做了分体式模块化的结构拆分，上部的储液导流段采用等直径圆柱外形，外壁预留的警示标识区域是为了田间作业时快速识别组件功能，避免维护时装错管路；

　　中部的连接法兰做了对称的安装孔位，孔位间距匹配市面上主流多旋翼植保机的机臂安装座标准，不需要额外做转接件就能直接固定；下部的雾化盘外围做了防碰撞的防护圈结构，作业过程中如果遇到作物冠层的枝条剐蹭，不会直接打坏高速旋转的雾化齿盘，日常维护时只需要拧开下部的快拆卡扣，就能直接更换雾化盘或者清理堵塞的导流孔，不需要拆解整个上部腔体，田间地头就能完成维护操作。关于安装边界和尺寸参数，整个组件的总高度控制在180mm以内，最大外径不超过45mm，空载重量控制在120g以内，不会给植保机增加过多的负载，安装时只需要保证组件的中轴线垂直于地面，出雾方向正对下方作物冠层，药液入口的管路接头采用标准的6mm快插接口，和常规植保机的药管规格完全匹配，

　　不需要额外定制转接头。另外在结构细节上，导流腔体的内壁做了光滑的圆弧过渡，没有直角存液的死角，作业结束后用清水循环冲洗两分钟就能把残留的药液清理干净，避免不同类型农药混合产生反应堵塞导流孔；下部的电机安装座做了密封胶圈的预留槽位，田间作业时遇到降雨或者药液泼溅也不会出现电机进水短路的问题，防护等级可以达到IP65的作业要求。很多刚接触植保机设计的工程师容易忽略喷洒组件的流道设计，以为只要能把药喷出去就行，实际上导流槽的螺旋角度、离心盘的齿形数量、电机的额定转速都是经过反复迭代匹配的，这款组件的导流槽采用15度螺旋角设计，药液下流速度和离心盘的转速刚好匹配，不会出现供液不足导致的断雾，也不会因为供液太快导致雾滴粒径变大，

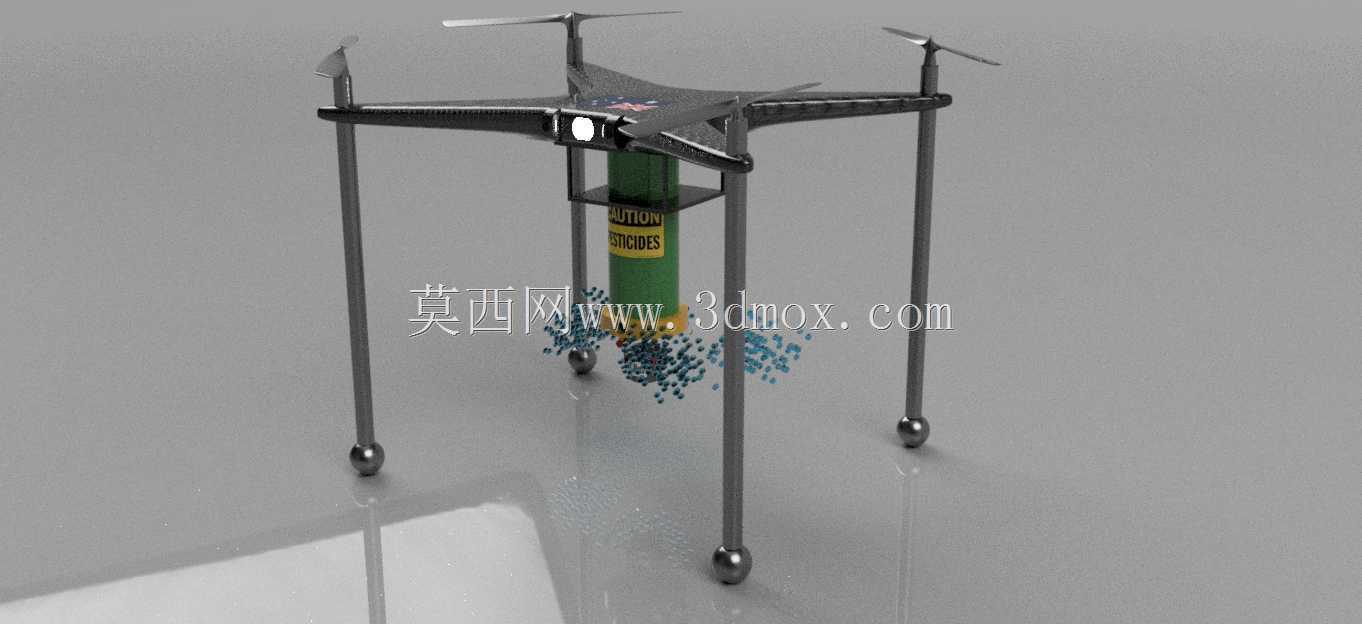

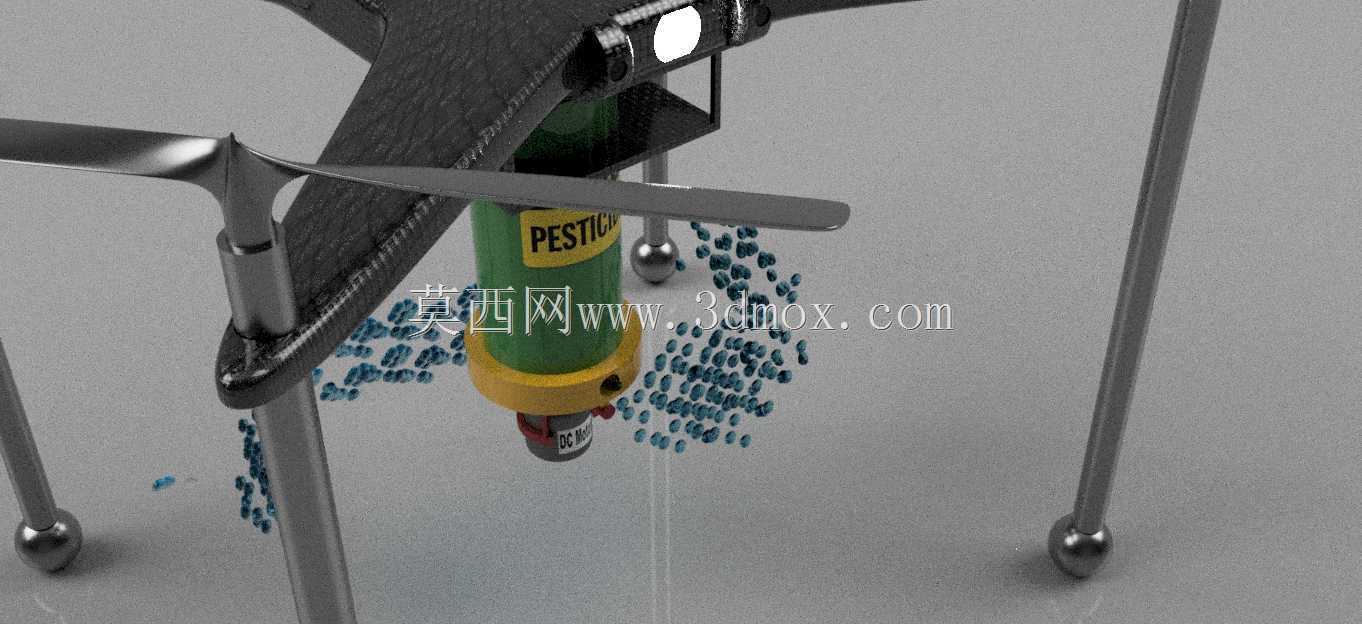

　　在每分钟800ml到1200ml的供液流量区间内，都能保持稳定的雾化效果，适配不同作业场景下的施药量要求，比如苗期作物需要低药量喷施时调小供液流量，成株期病虫害高发时调大供液流量，不需要更换喷头组件就能覆盖全周期的作业需求。还有一点容易被忽略的设计细节，组件上部的圆柱腔体顶端做了管路防折弯的结构，药管插接后不会因为飞行过程中的震动出现弯折堵管的问题，连接法兰的位置做了减震橡胶垫的安装位，无人机飞行时的电机震动、机臂共振不会直接传递到雾化组件上，避免高速旋转的雾化盘因为震动出现偏磨，延长组件的连续作业寿命。从实际装机测试的效果来看，这款组件在10kg载重的四旋翼植保机上安装4个，单架次作业的有效喷幅可以达到4.5米到5米，雾滴在作物冠层的沉积均匀度比传统压力喷头提升40%以上，药液的利用率提升30%左右，相同药量下的作业覆盖面积更大，也减少了农药过量使用对土壤和水体的影响。
