四旋翼航拍作业无人机结构设计方案

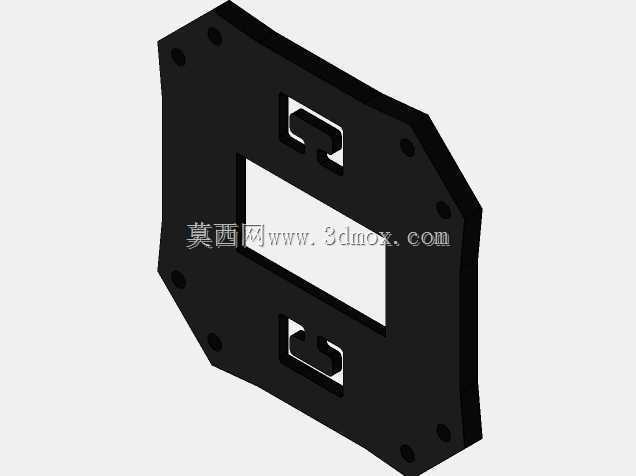

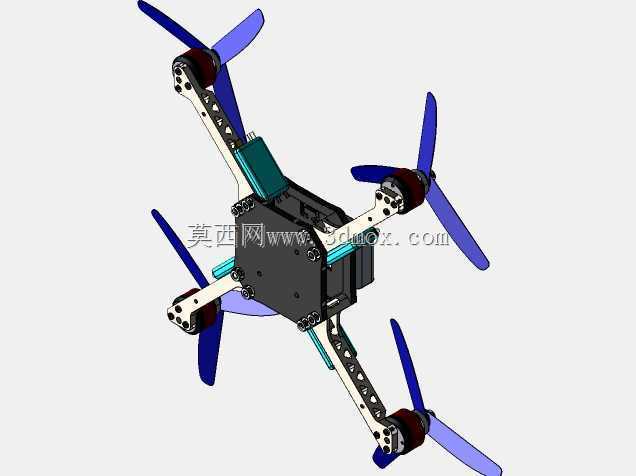

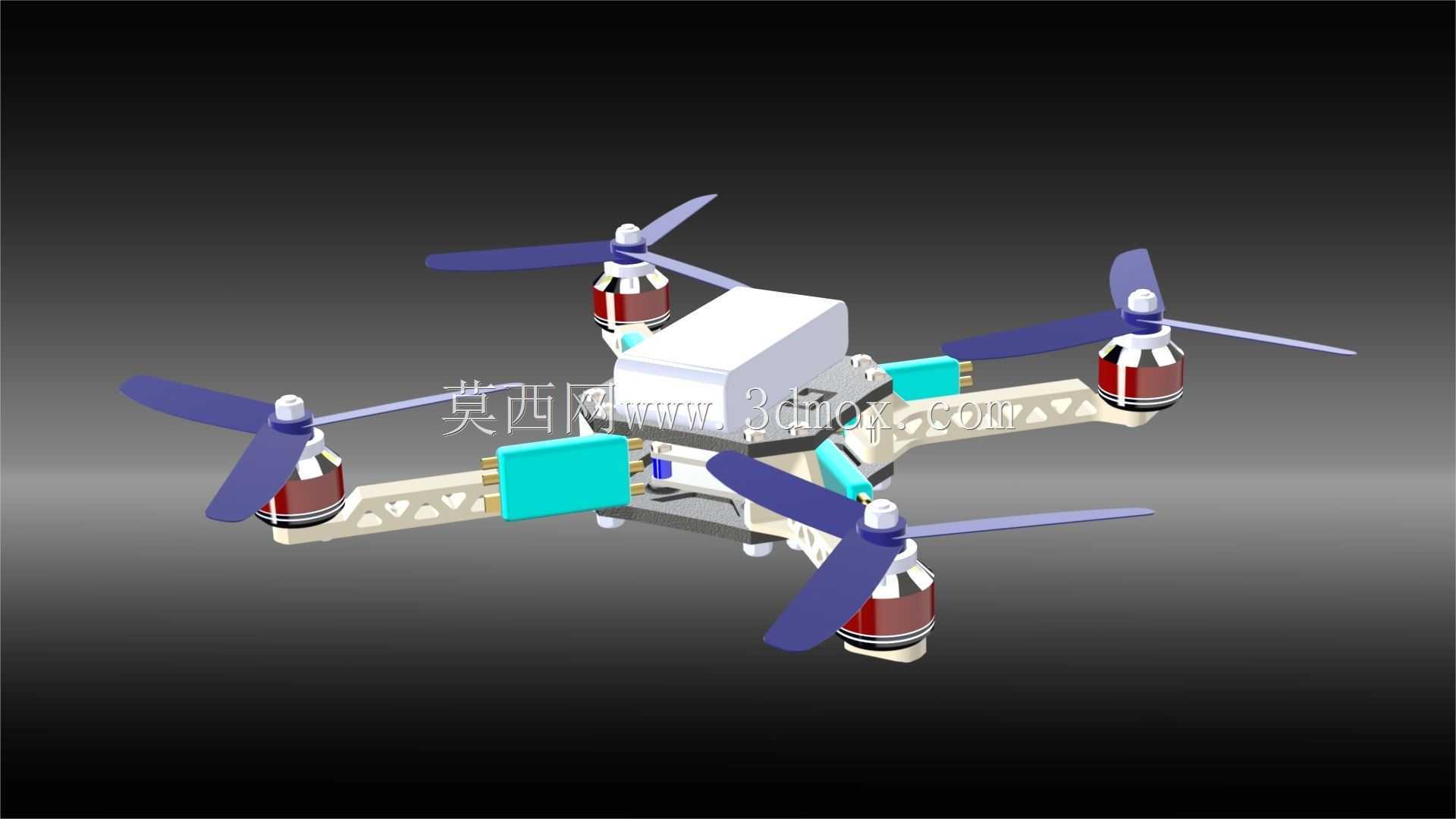

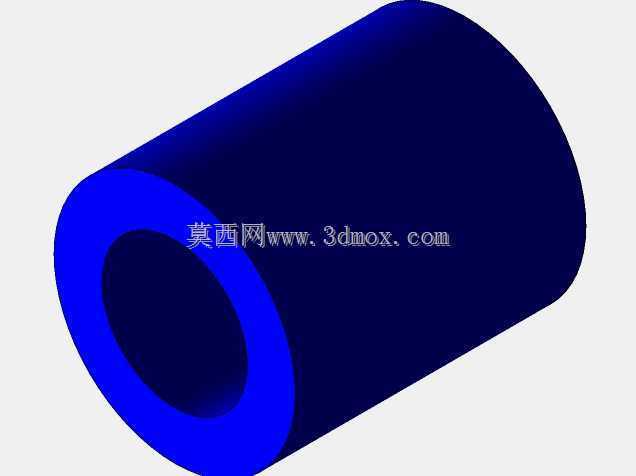

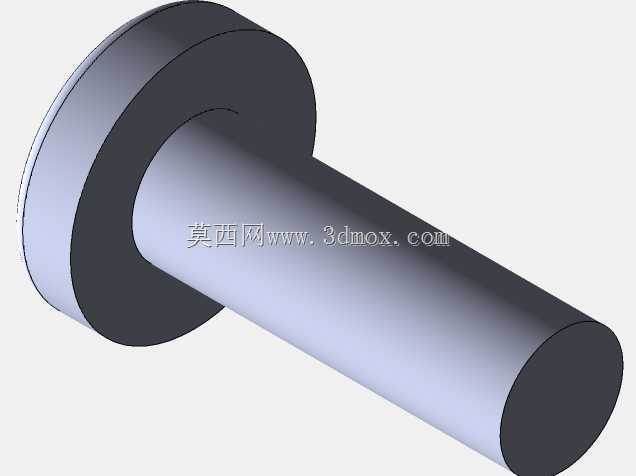

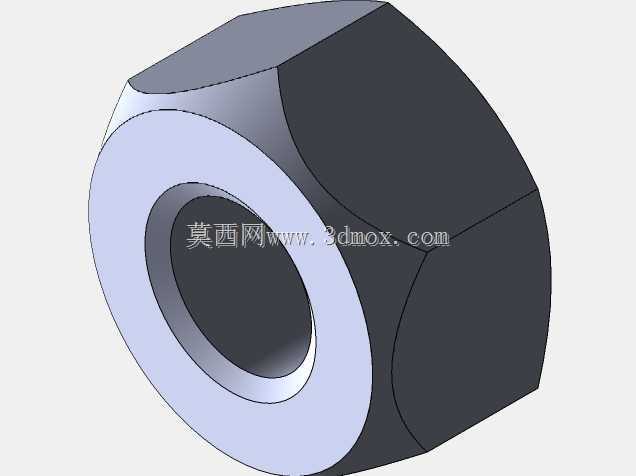

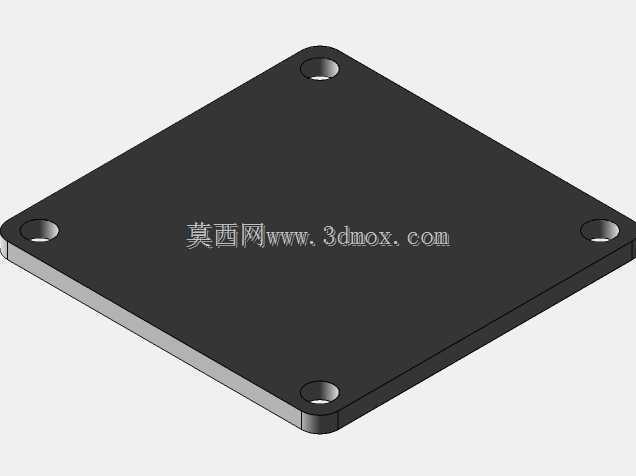

　　这款四旋翼飞行器的结构设计，首先围绕低空作业场景的实际使用需求展开，日常可覆盖小范围航测、园区巡检、轻量载荷挂载航拍等常见民用场景，机架部分采用镂空臂式结构，在保证结构强度的前提下尽可能降低整机自重，四个机臂沿中心舱体呈X型对称分布，相邻机臂夹角保持90度，确保动力输出的力矩平衡，避免飞行过程中出现偏航力矩偏差。中心舱体作为整机的核心承载区域，内部预留了飞控板、电池组、信号接收模块的安装位，舱体外壳采用圆角矩形设计，边缘做圆弧过渡处理，既可以降低飞行过程中的风阻，也能在轻微擦碰时避免尖锐棱角造成的结构损坏，舱体与机臂的连接位置做了加厚凸台设计，预留螺丝安装孔位，保证机臂与中心舱的连接刚性，减少大机动飞行时的臂体震颤。动力组件部分，

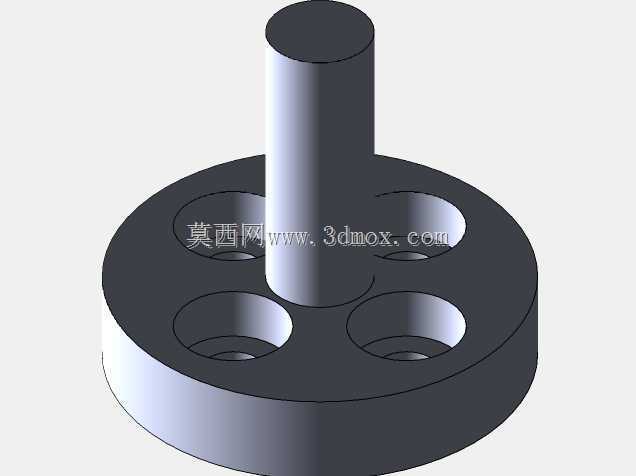

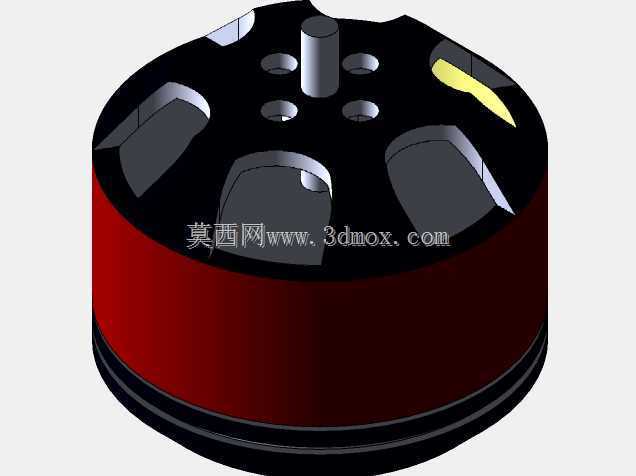

　　每个机臂末端都设计了电机安装座，安装座与机臂采用嵌入式配合结构，保证电机轴线与机臂平面保持垂直，避免电机安装倾角带来的动力损耗，旋翼采用三叶式设计，桨叶根部做了加厚处理，与电机输出轴的配合位设计了防松卡槽，防止高速旋转时桨叶松脱，相邻机臂的旋翼旋转方向相反，以此抵消旋翼旋转产生的反扭矩，保证飞行姿态的稳定。从安装边界来看，机臂长度经过匹配计算，旋翼旋转时的扫掠范围不会出现相邻桨叶干涉的情况，整机展开后对角线尺寸控制在合理区间，既保证足够的升力冗余，也不会因为尺寸过大导致收纳、转运不便，机臂下方预留了载荷挂载点，可根据作业需求挂载轻量的摄像模块、小型传感设备，挂载点位于整机重心正下方，避免挂载载荷后出现重心偏移影响飞行稳定性。

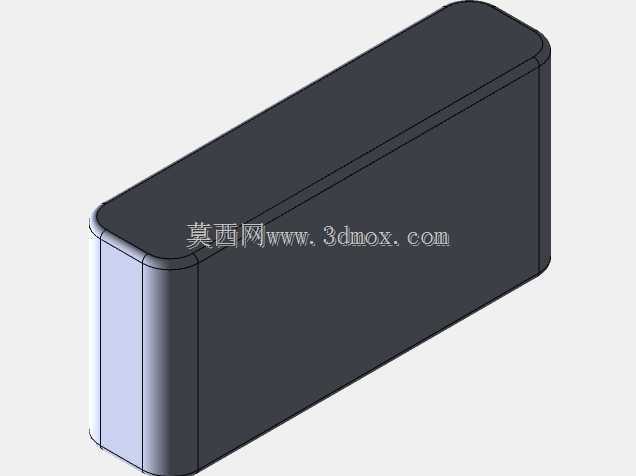

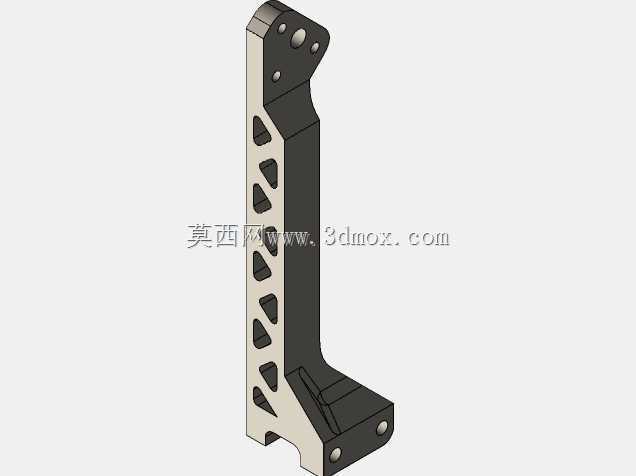

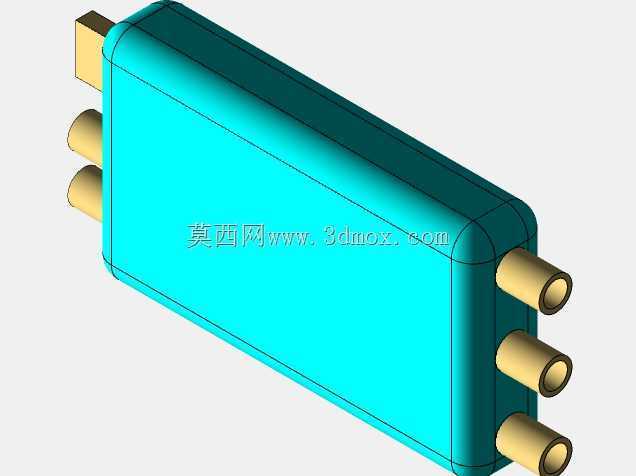

　　设计过程中针对不同部件的受力特性做了结构优化，机臂部分采用镂空减重设计，在弯矩最大的臂根位置做了加强筋处理，既减少不必要的材料冗余，也能承受飞行过程中升力带来的弯曲载荷，中心舱体的电池安装位设计了限位卡槽，可适配常规规格的锂聚合物电池，卡槽位置靠近整机重心点，减少电池重量对整机配平的影响，电调部件安装在机臂靠近中心舱的位置，既缩短电调与电机的接线长度，减少线路损耗，也能借助飞行时的气流带走电调工作产生的热量，避免长时间飞行出现电调过热的问题。起落部分虽然在当前展示视角中未完全呈现，但机臂下方的结构预留了起落架安装孔位，可根据使用场景选配固定式起落架或者快拆式起落架，保证起降过程中底部挂载的设备不会直接接触地面造成磕碰。

　　整机的布线槽沿机臂内部设计，所有动力线、信号线都可从臂体内部穿行到中心舱，避免线路裸露在机身外部，减少飞行过程中的风阻，也能防止线路被桨叶剐蹭造成断路故障。从实际使用的角度出发，这款结构设计兼顾了飞行稳定性与维护便捷性，各个动力组件都采用模块化安装设计，单个电机或者桨叶出现损坏时，可单独拆卸更换，不需要拆解整个机架，中心舱的上盖采用快拆结构，日常更换电池、调试飞控参数时不需要借助复杂工具即可打开舱盖，大幅提升外场作业的效率。结构设计时也充分考虑了不同飞行工况的载荷情况，在悬停、匀速飞行、小机动转向等常规工况下，机架的结构形变控制在合理范围内，不会因为臂体形变导致旋翼平面倾斜影响飞行姿态，即使在遇到突发气流的情况下，对称分布的动力布局也能快速调整各个电机的输出功率，抵消气流扰动带来的姿态偏移，保证飞行安全。
