多连杆联动仿生划行龙舟机械装置

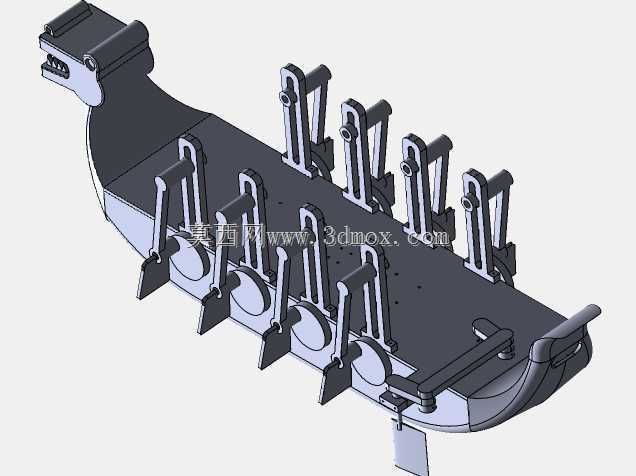

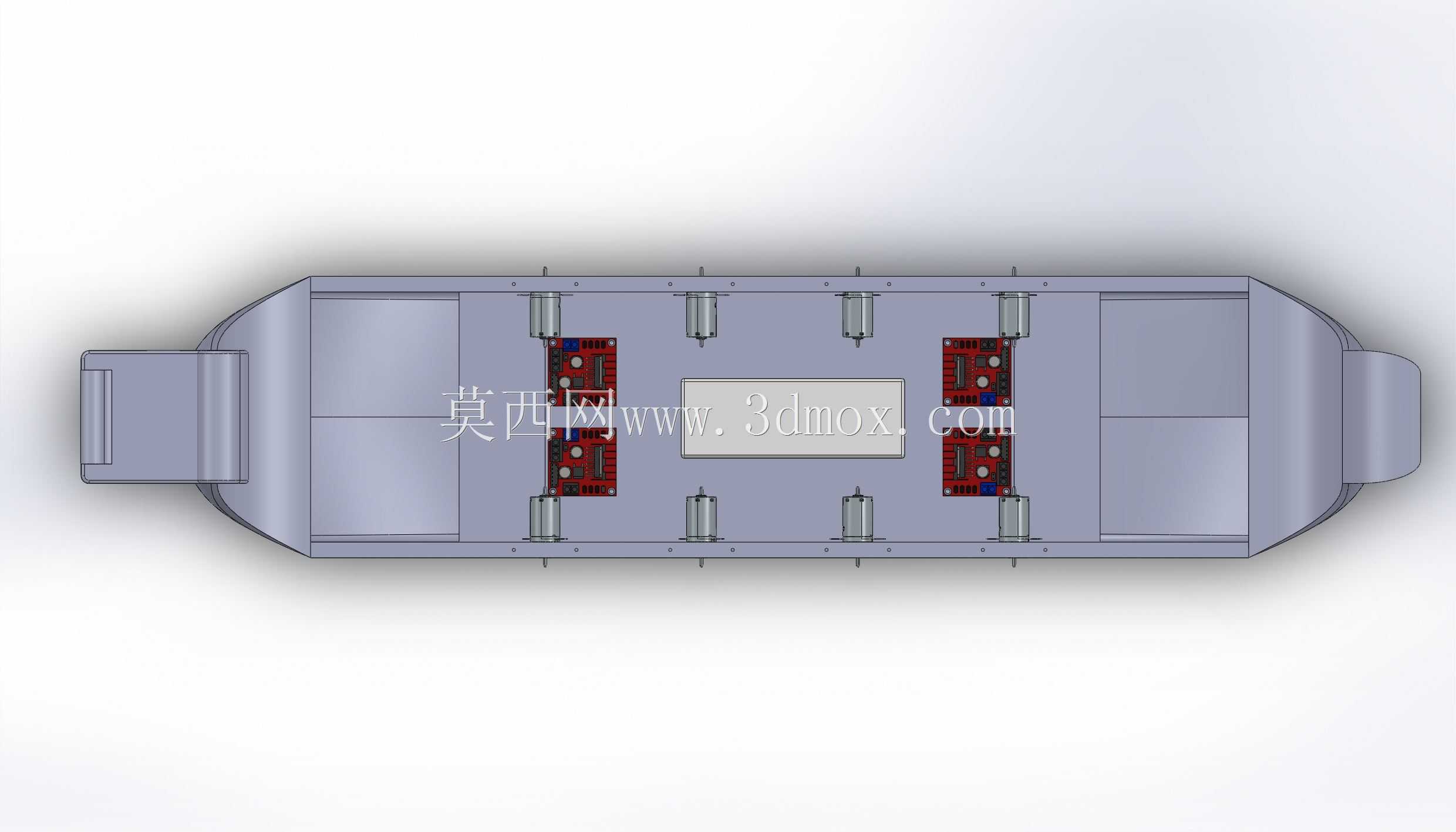

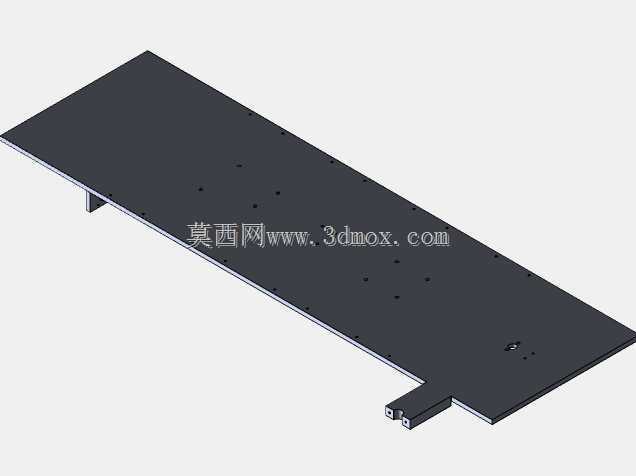

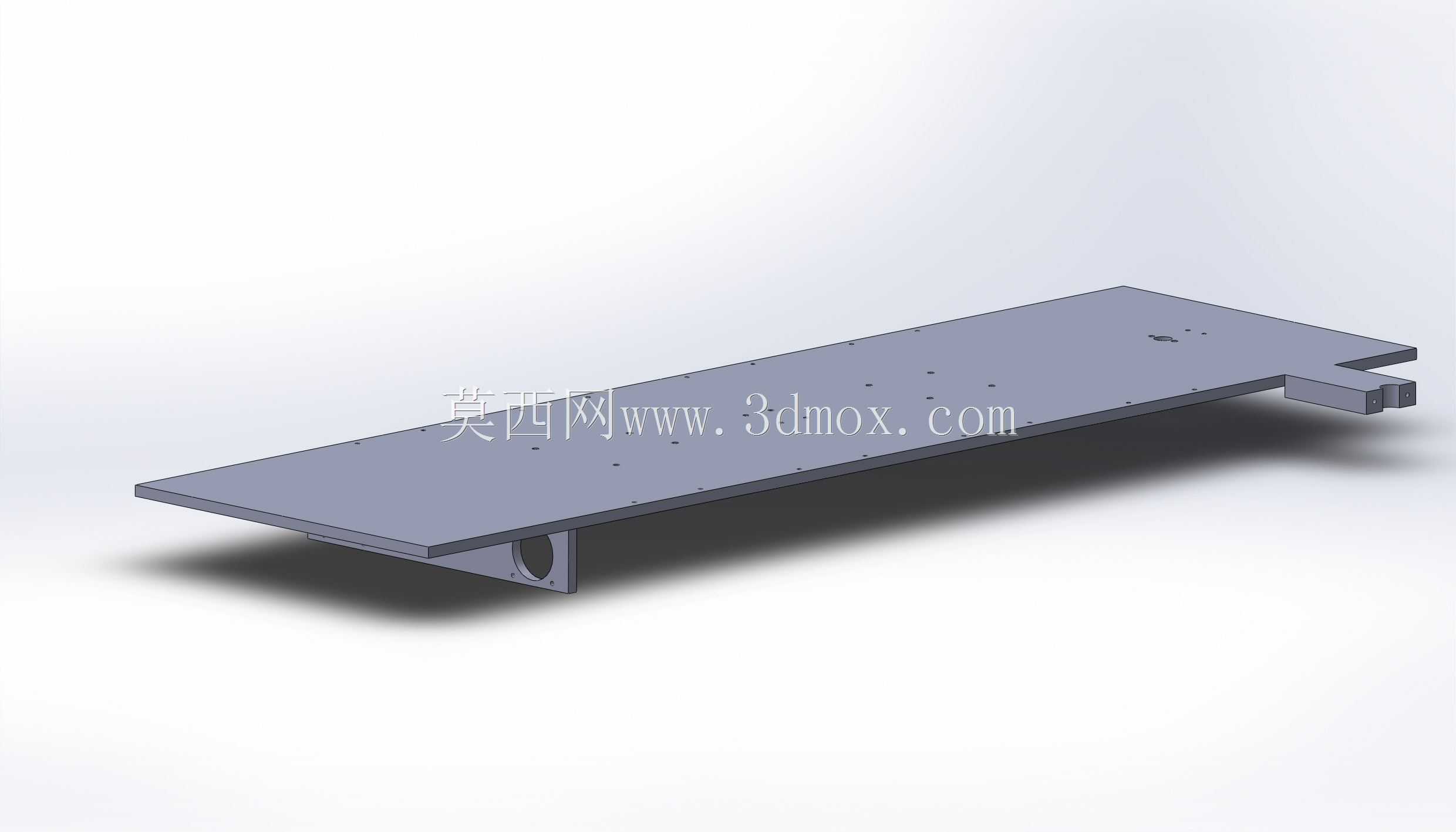

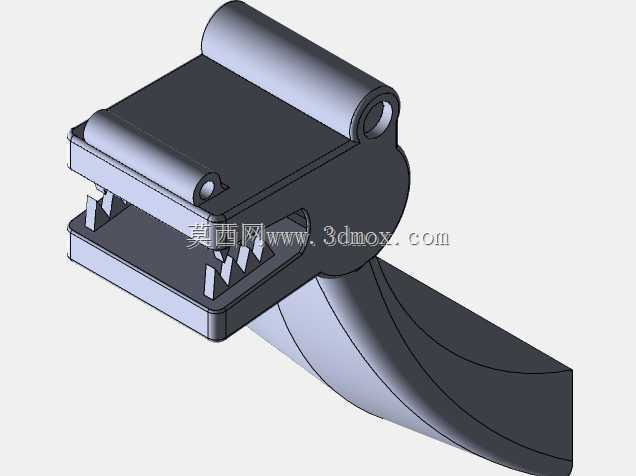

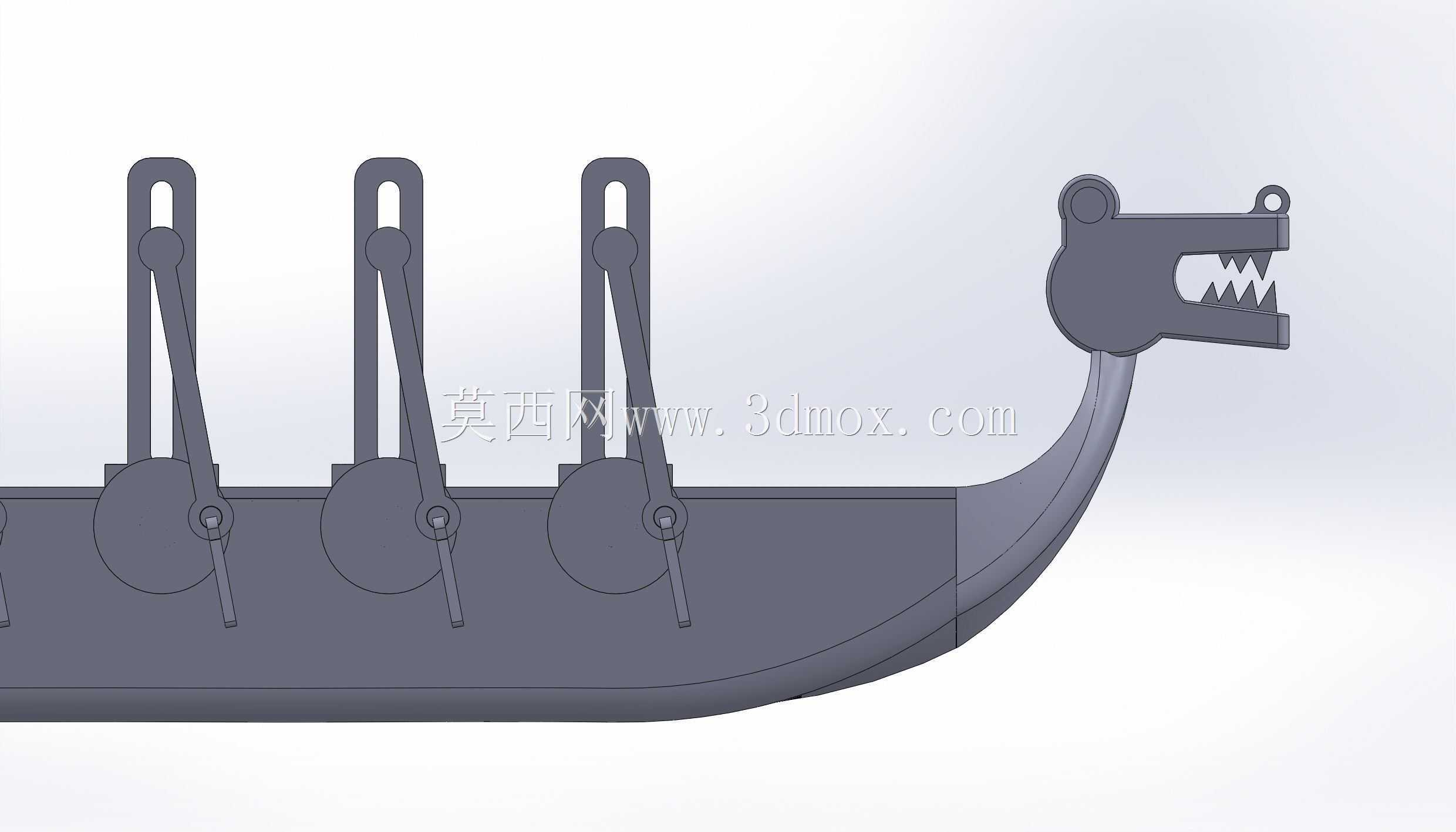

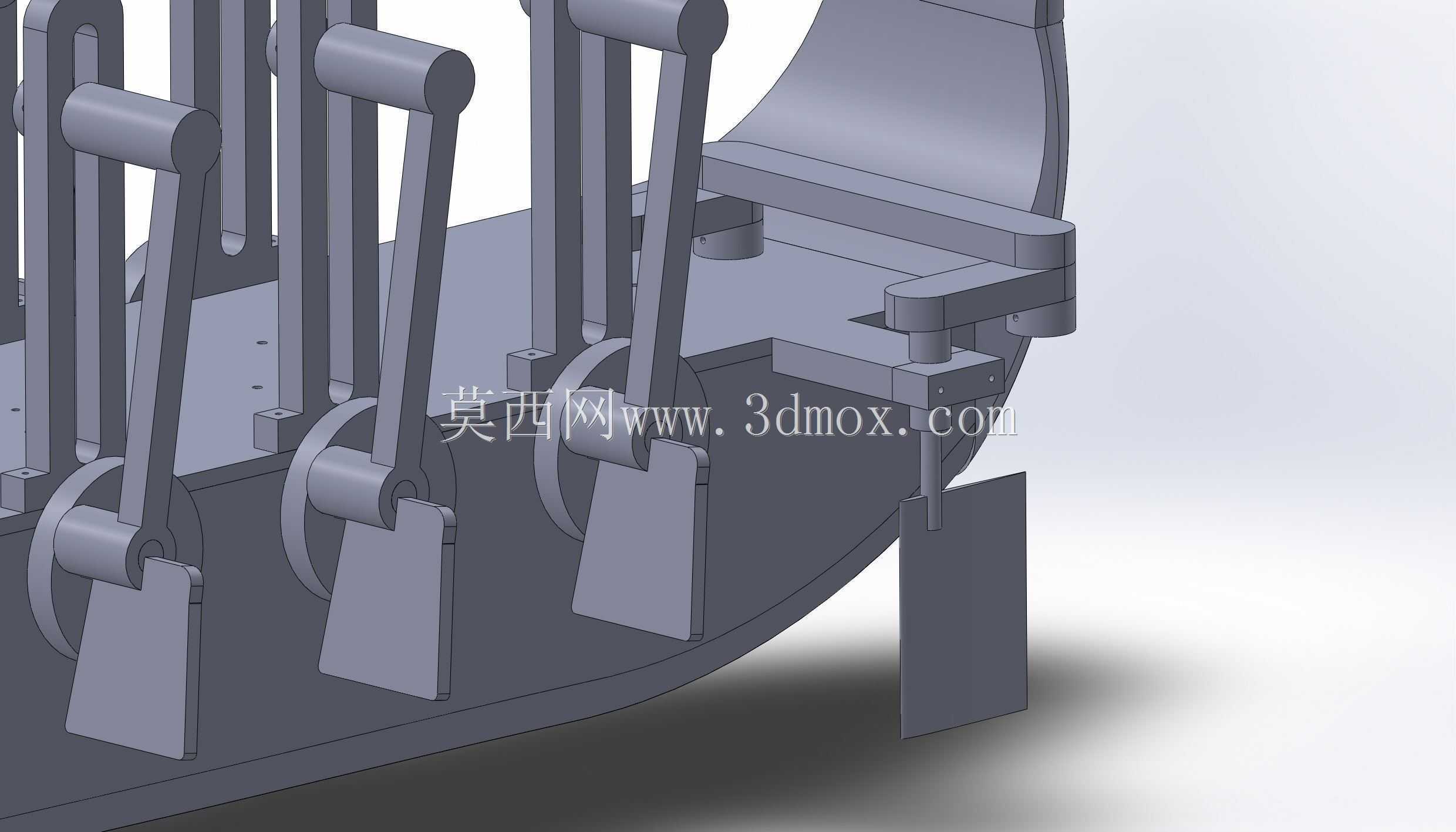

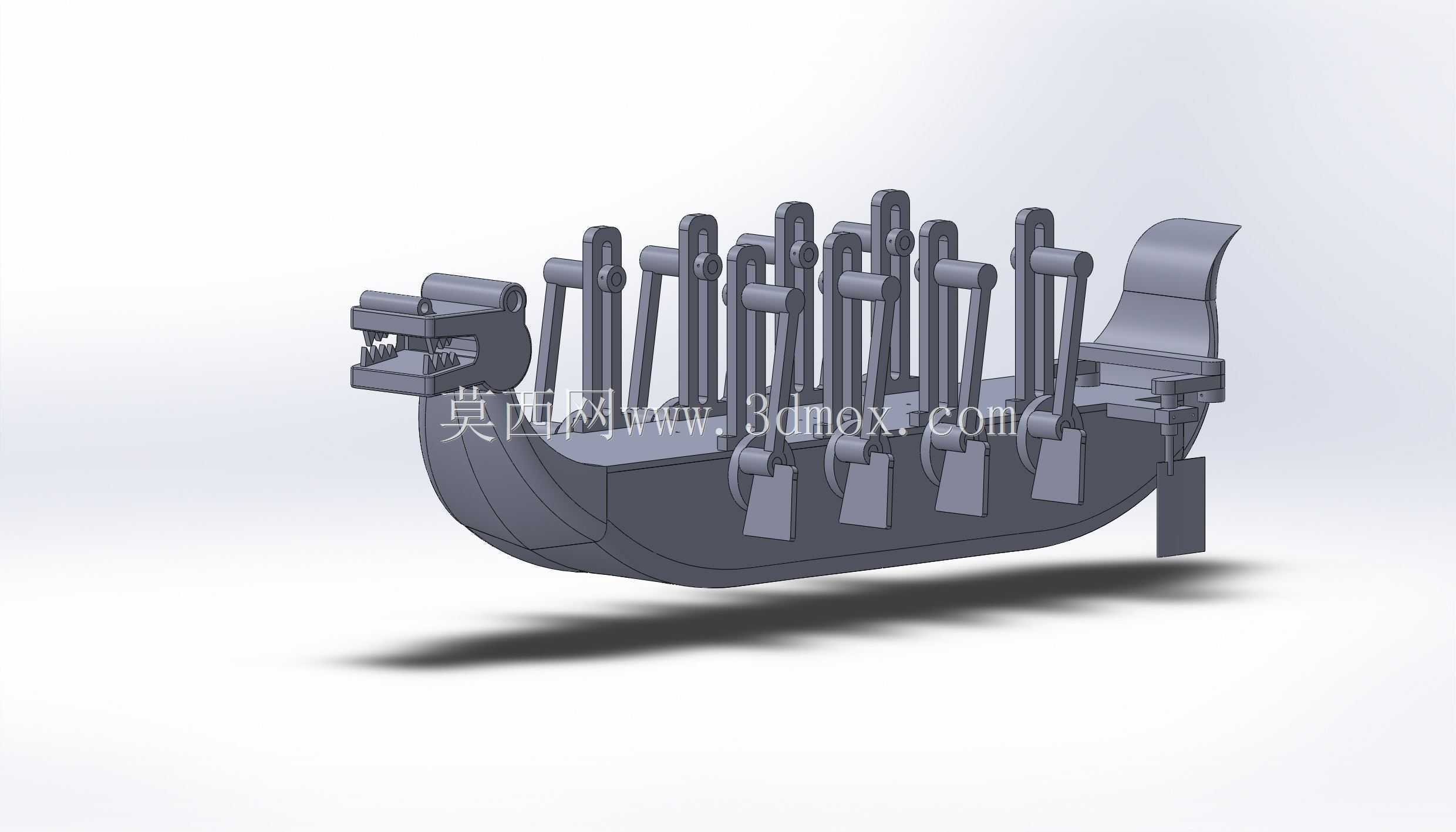

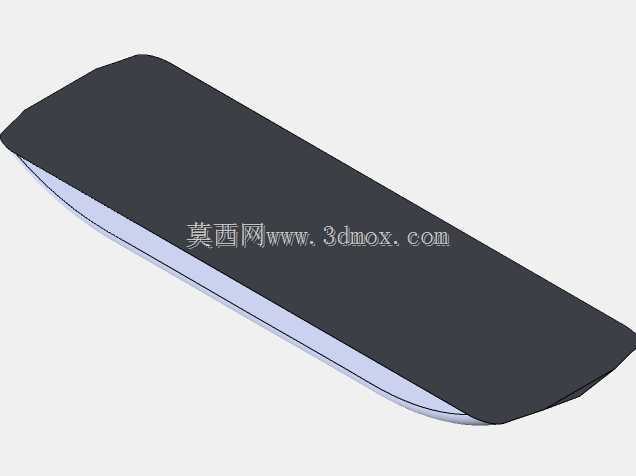

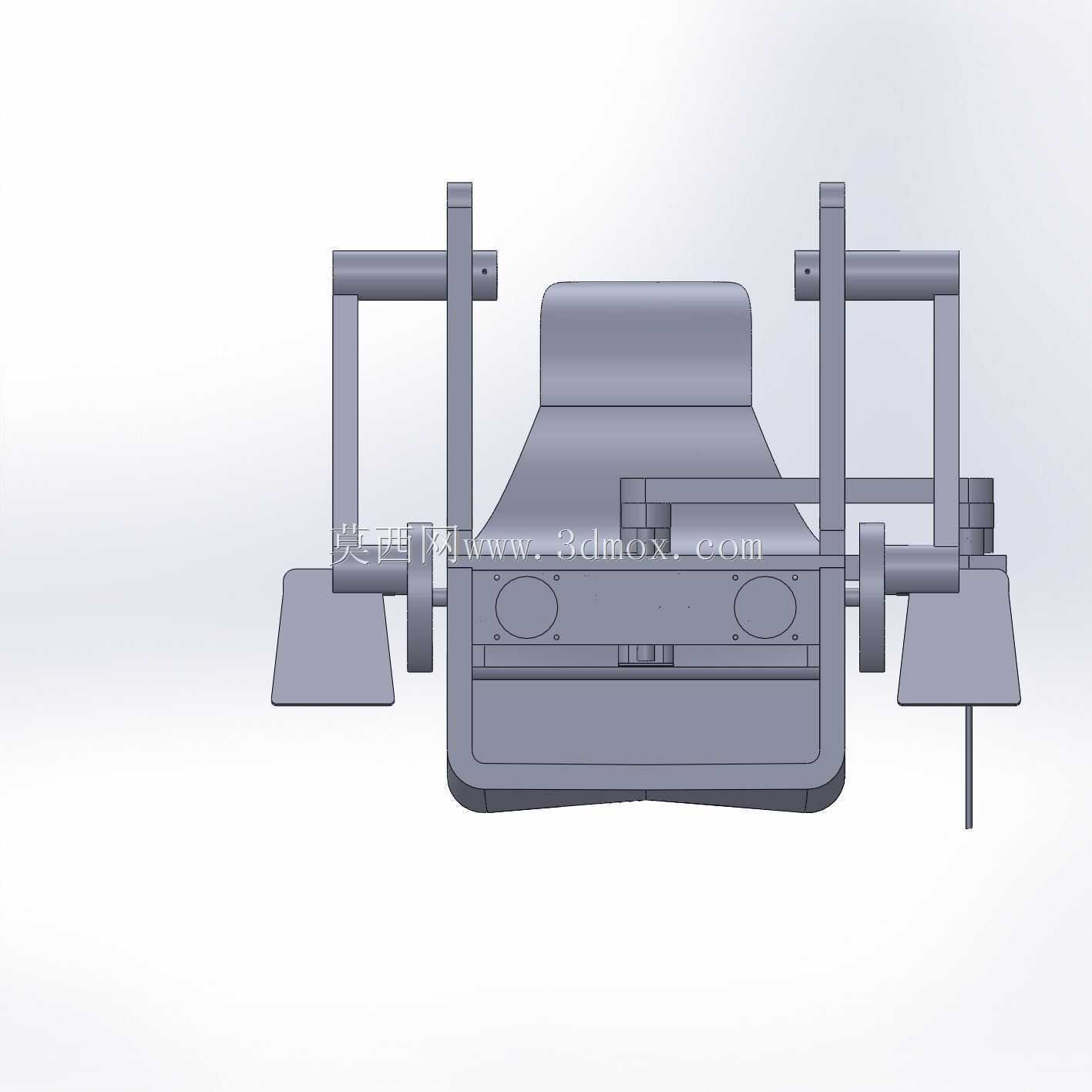

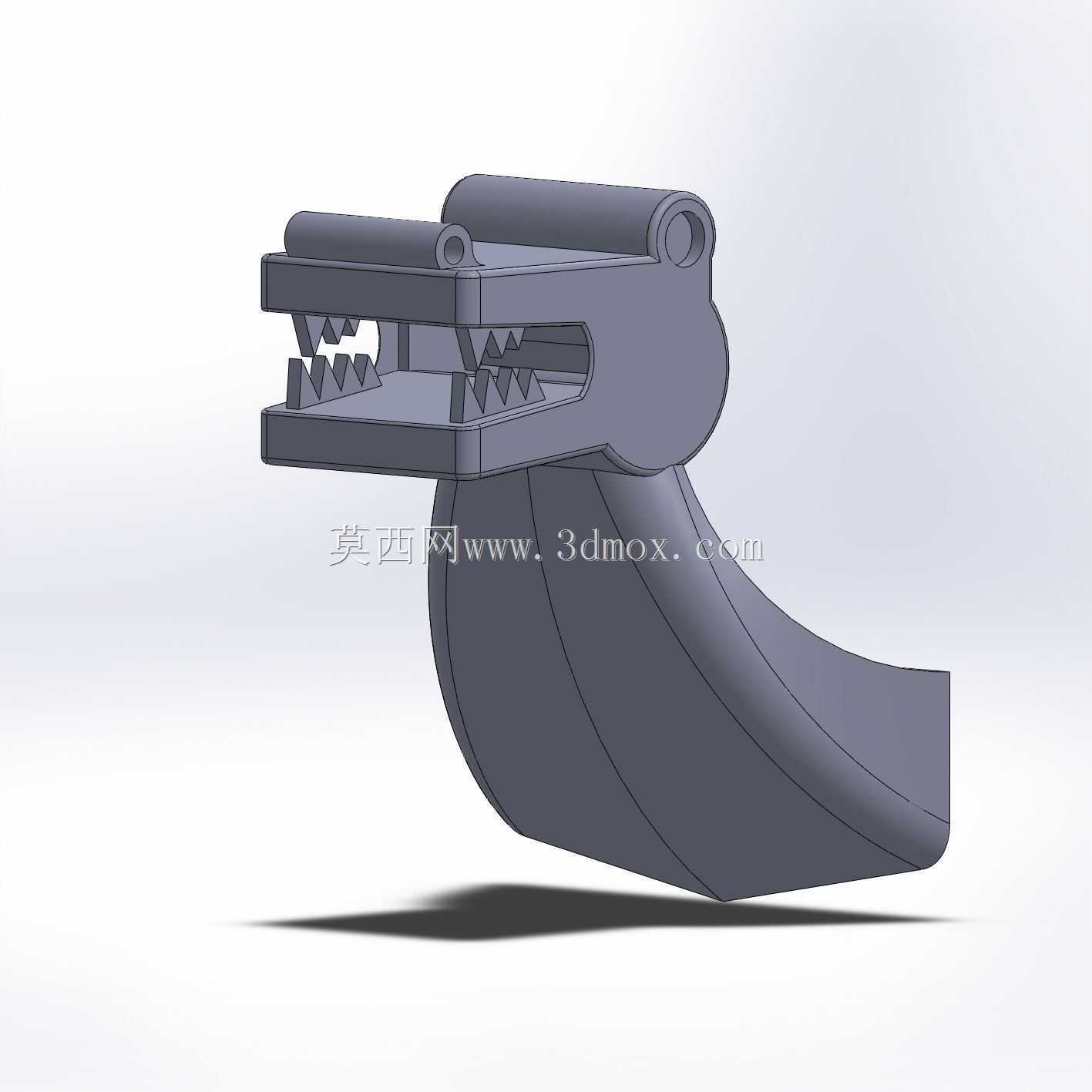

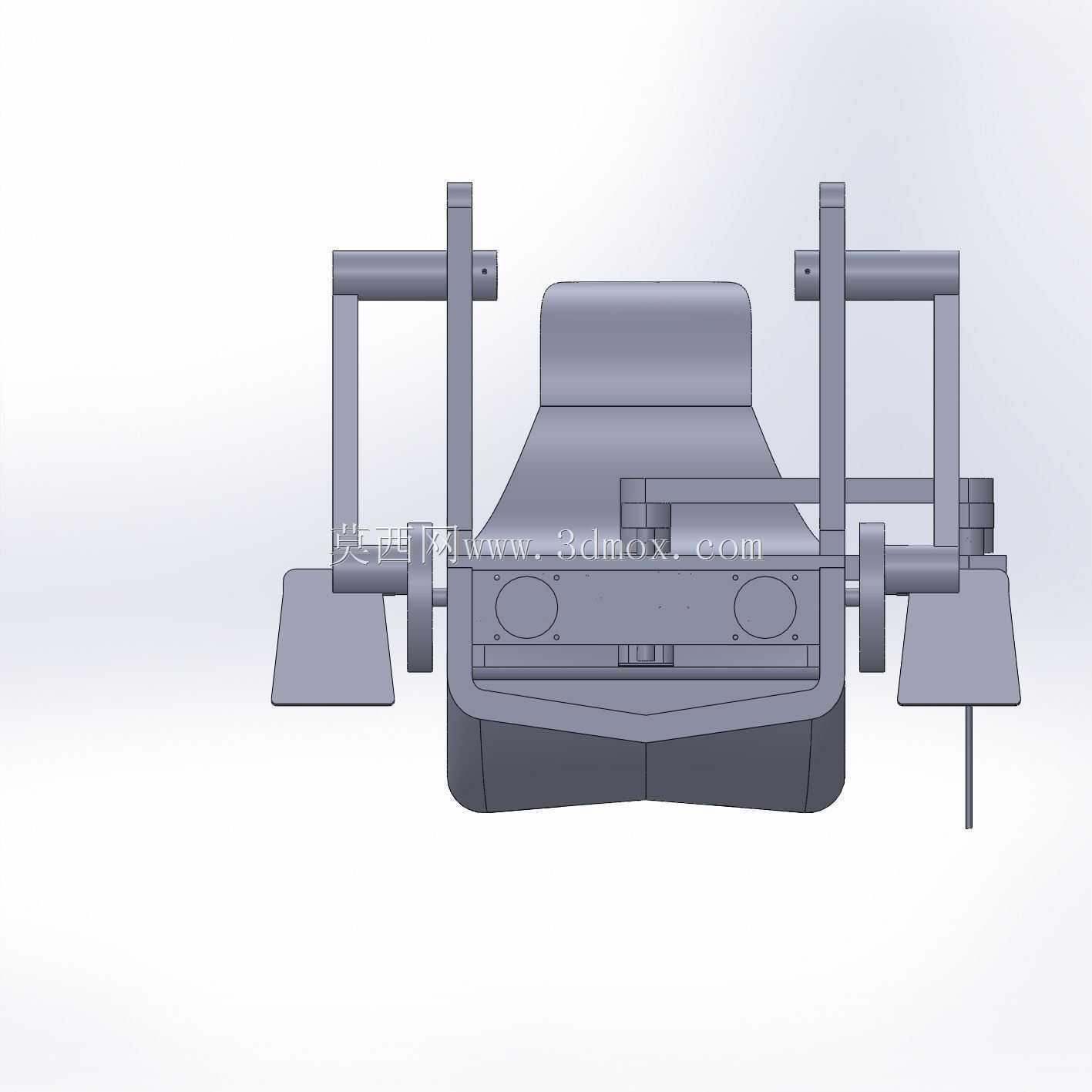

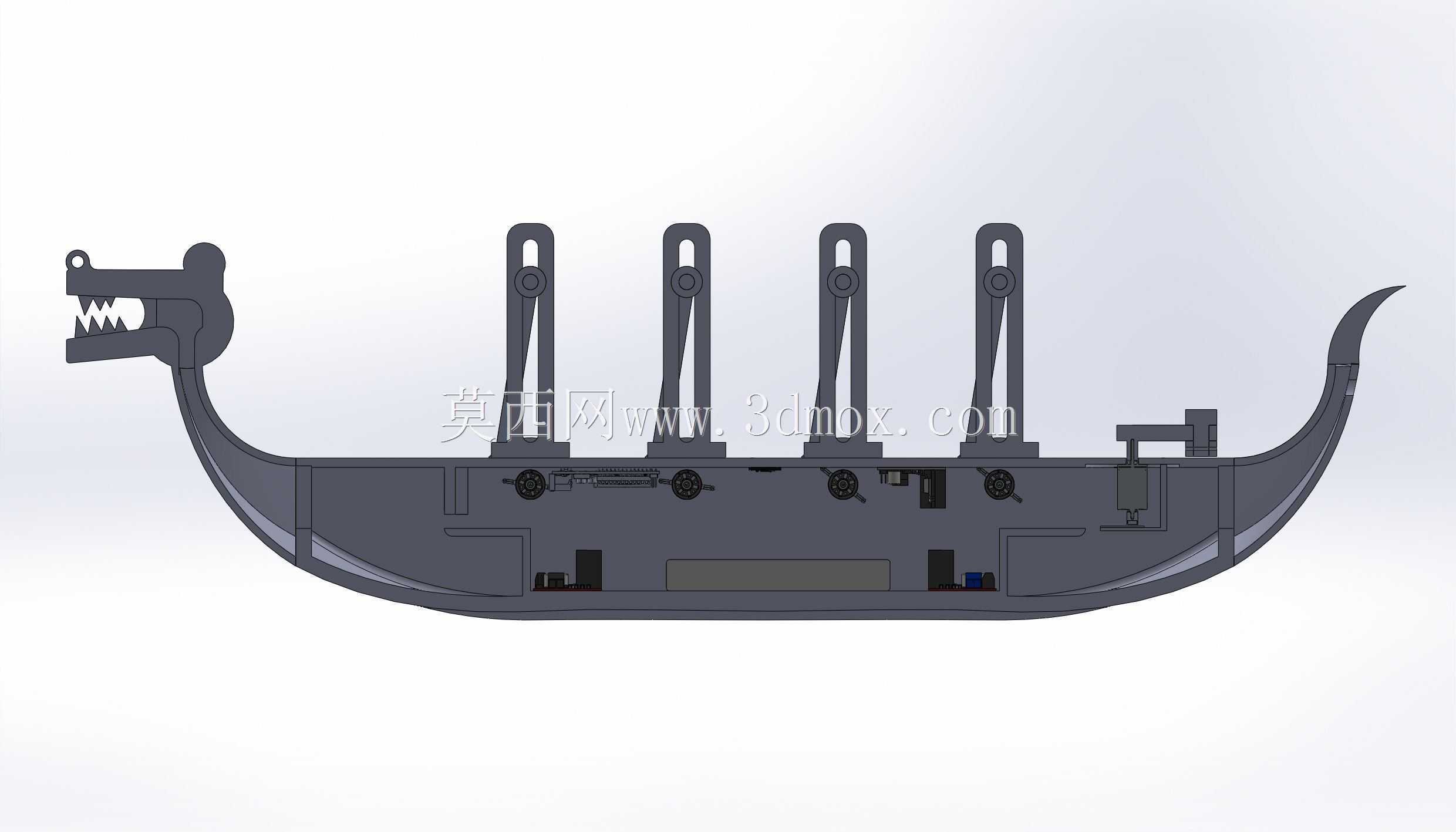

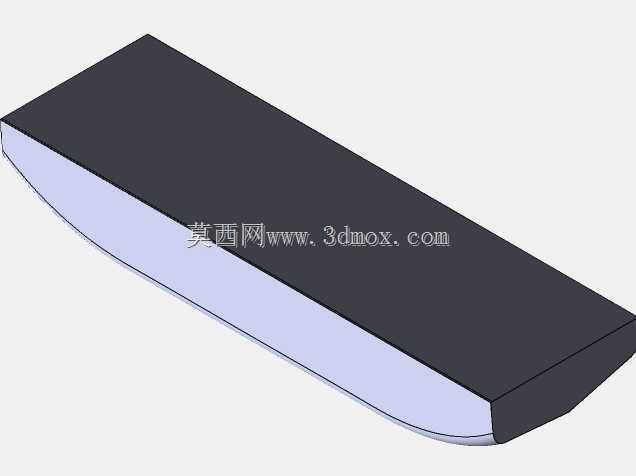

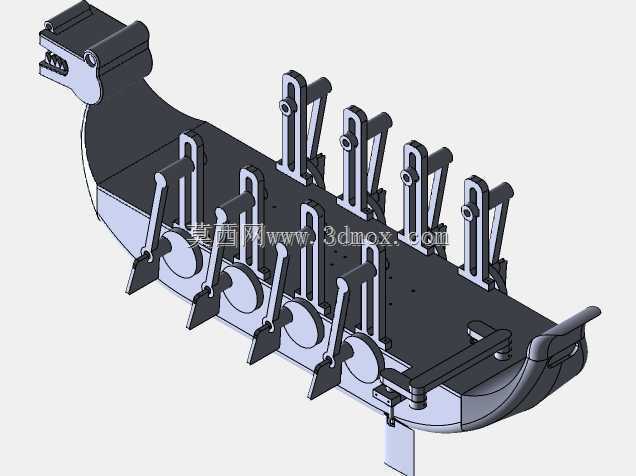

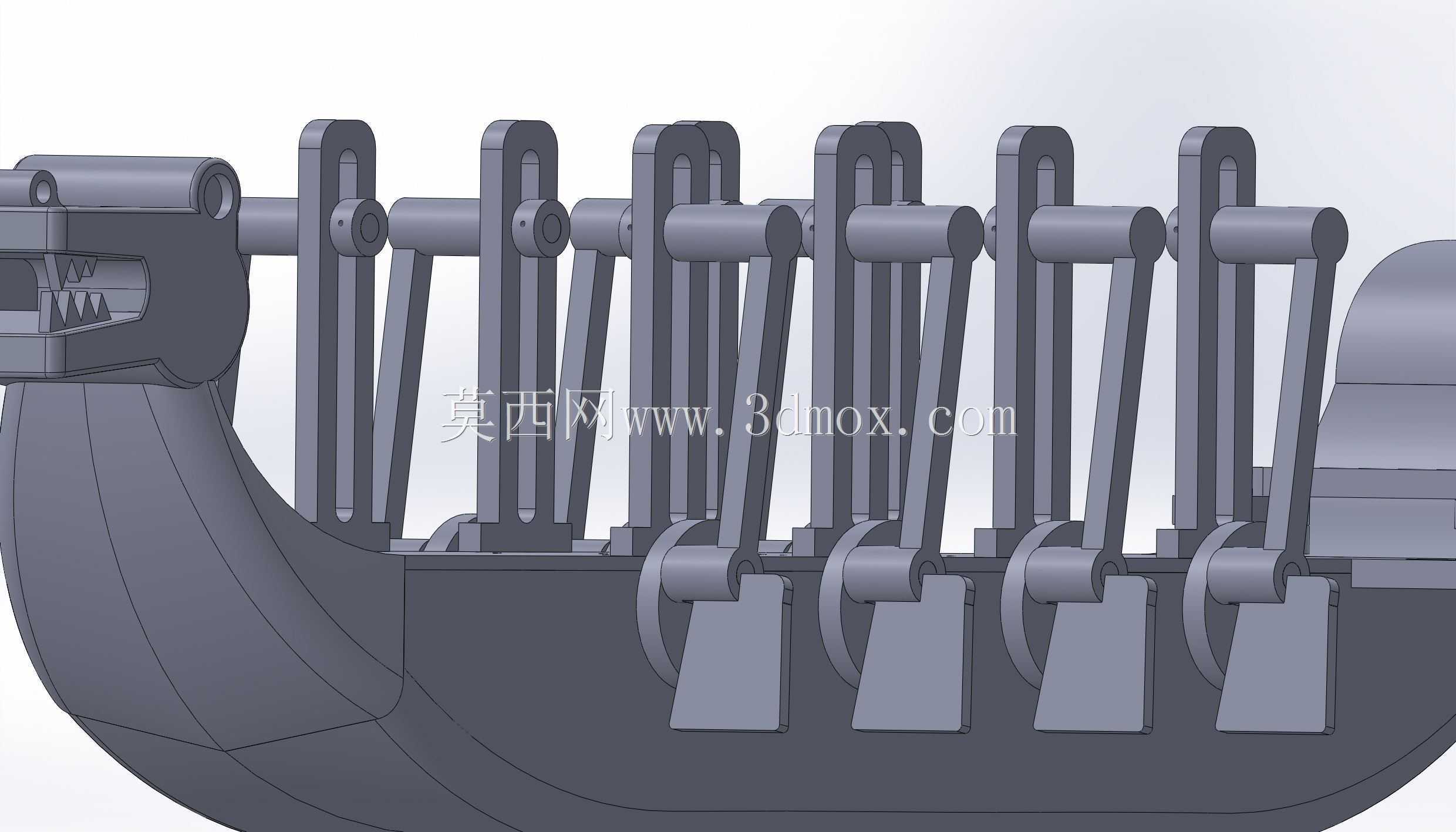

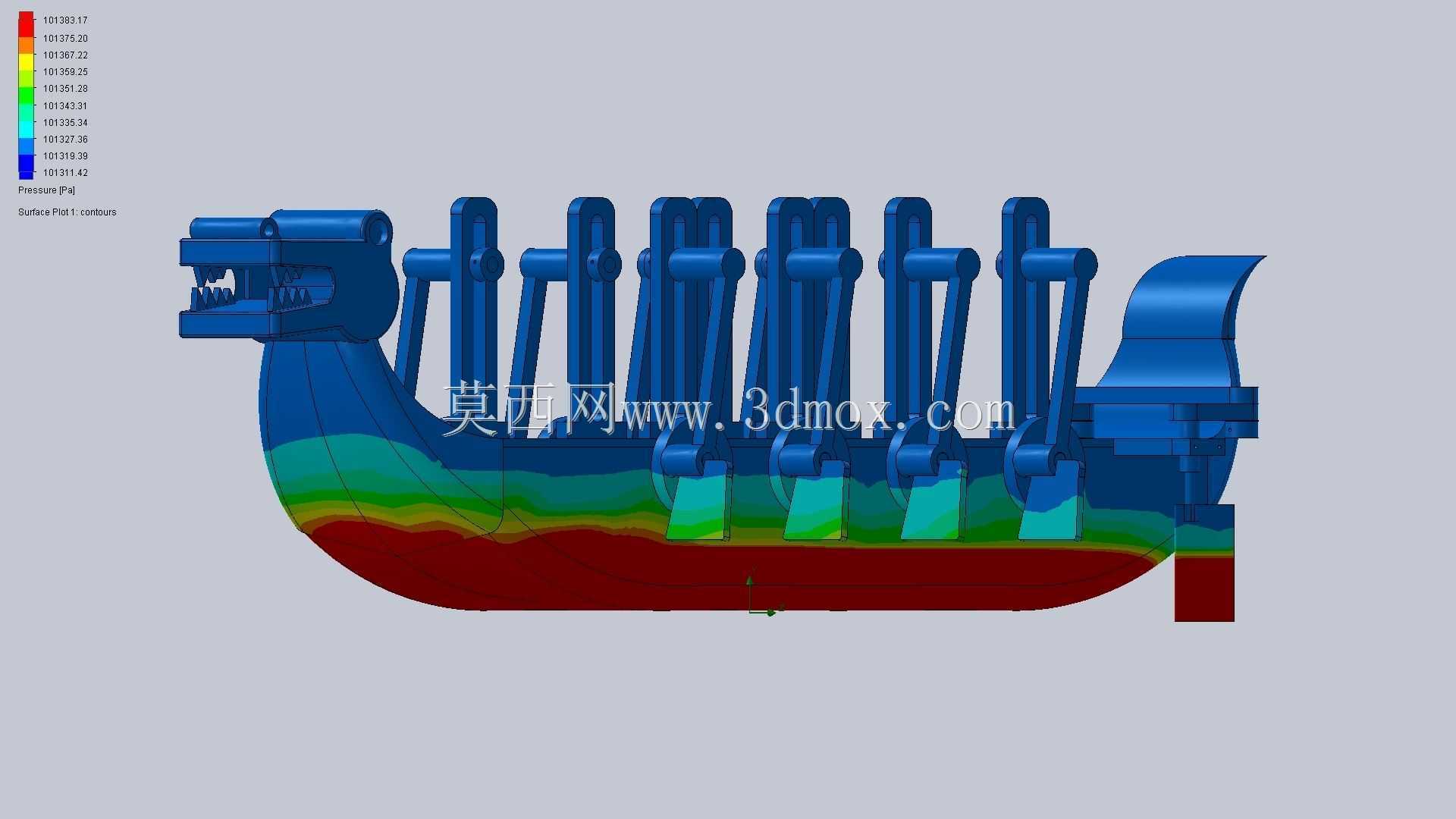

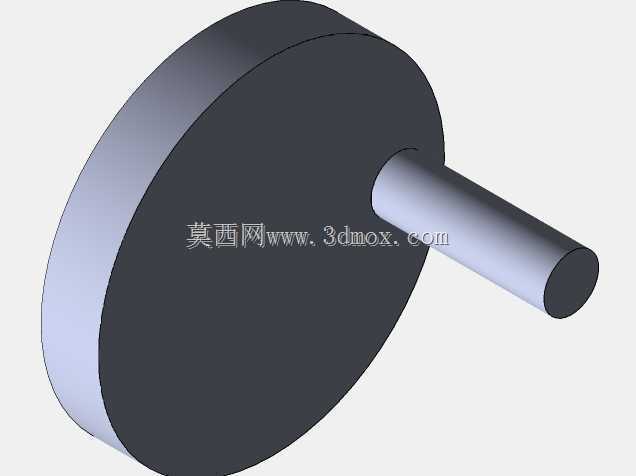

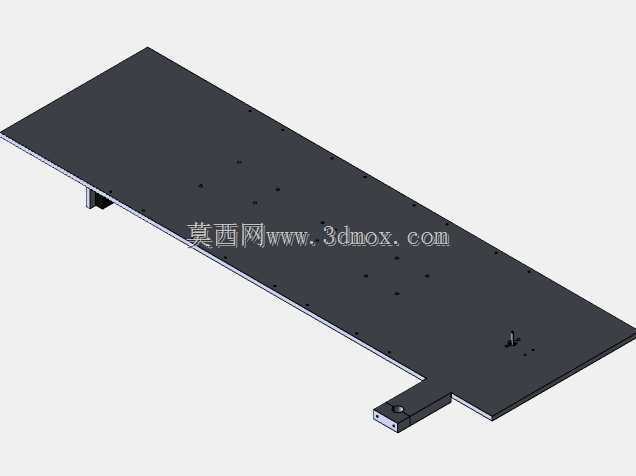

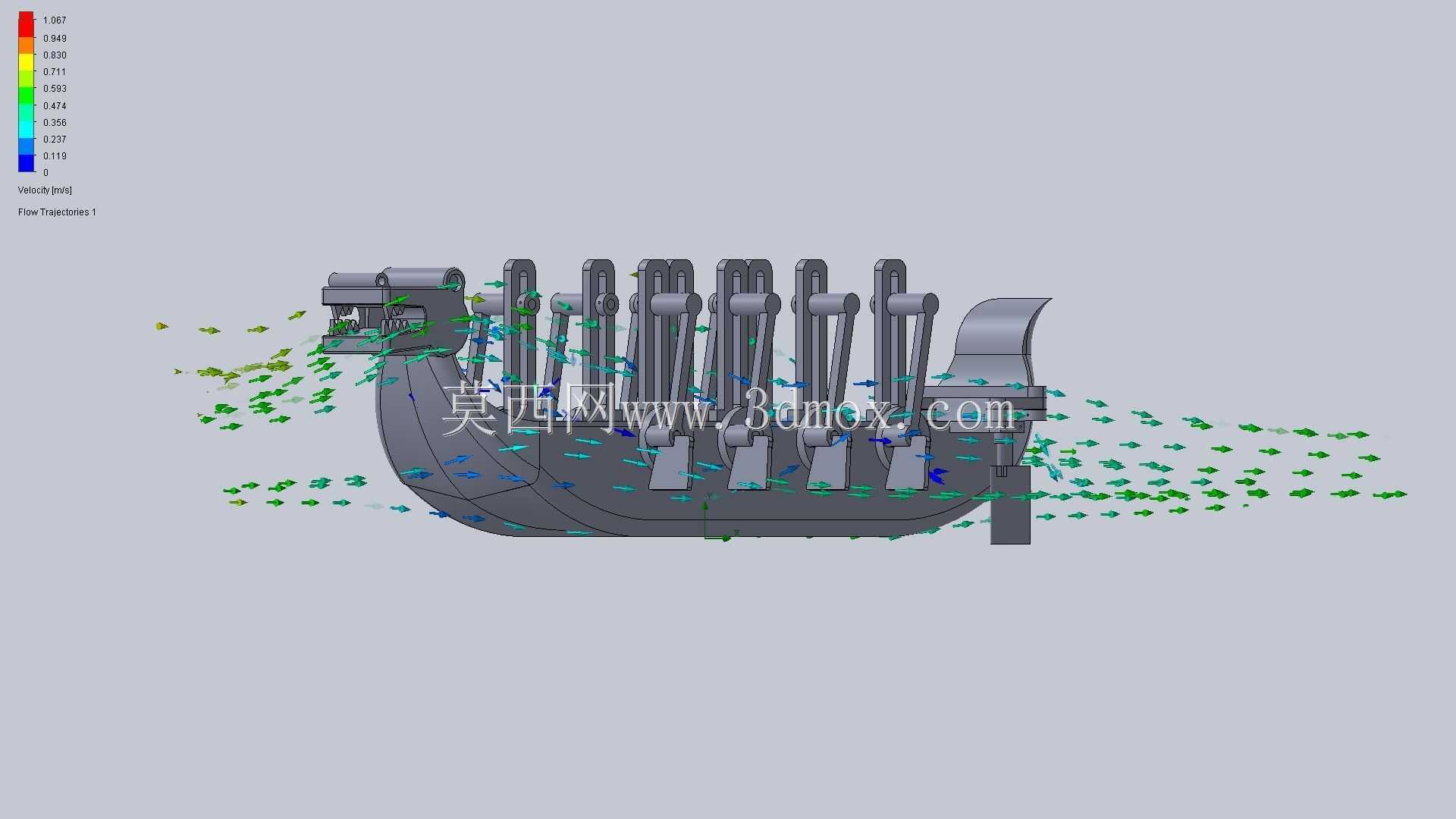

　　这款仿生龙舟机械装置核心依托多组平行布置的曲柄滑块衍生机构实现划行动作模拟，整套传动链路沿舟体纵向中轴线对称排布，每一组划桨单元都对应独立的曲柄摇杆副，相邻单元的曲柄相位角按固定差值偏移，保证所有桨叶入水、划水、出水、回位的动作依次衔接，不会出现运动干涉，也能模拟出真实龙舟划行时桨叶错落入水的连贯节奏。舟体主体采用流线型弧面轮廓，首部做仿生龙头造型处理，内部预留传动组件安装空腔，舟身内底面设置统一的传动轴安装基准面，所有曲柄的回转中心都处于同一水平高度，避免因安装基准偏差导致的传动卡滞。从安装边界来看，整套装置的横向最大宽度集中在桨叶外摆的极限位置，纵向尺寸覆盖从龙头前端到尾舵后端的全部范围，

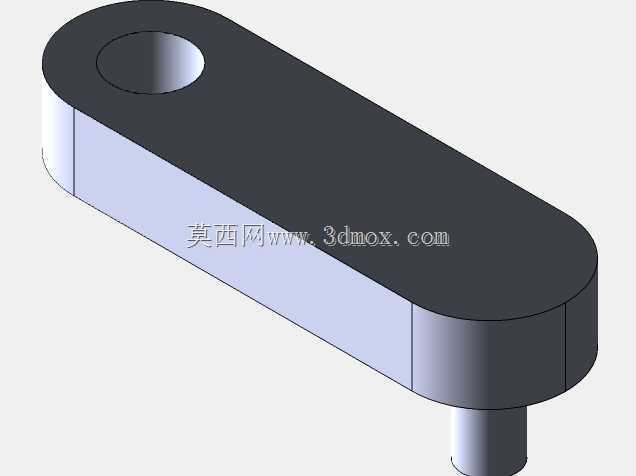

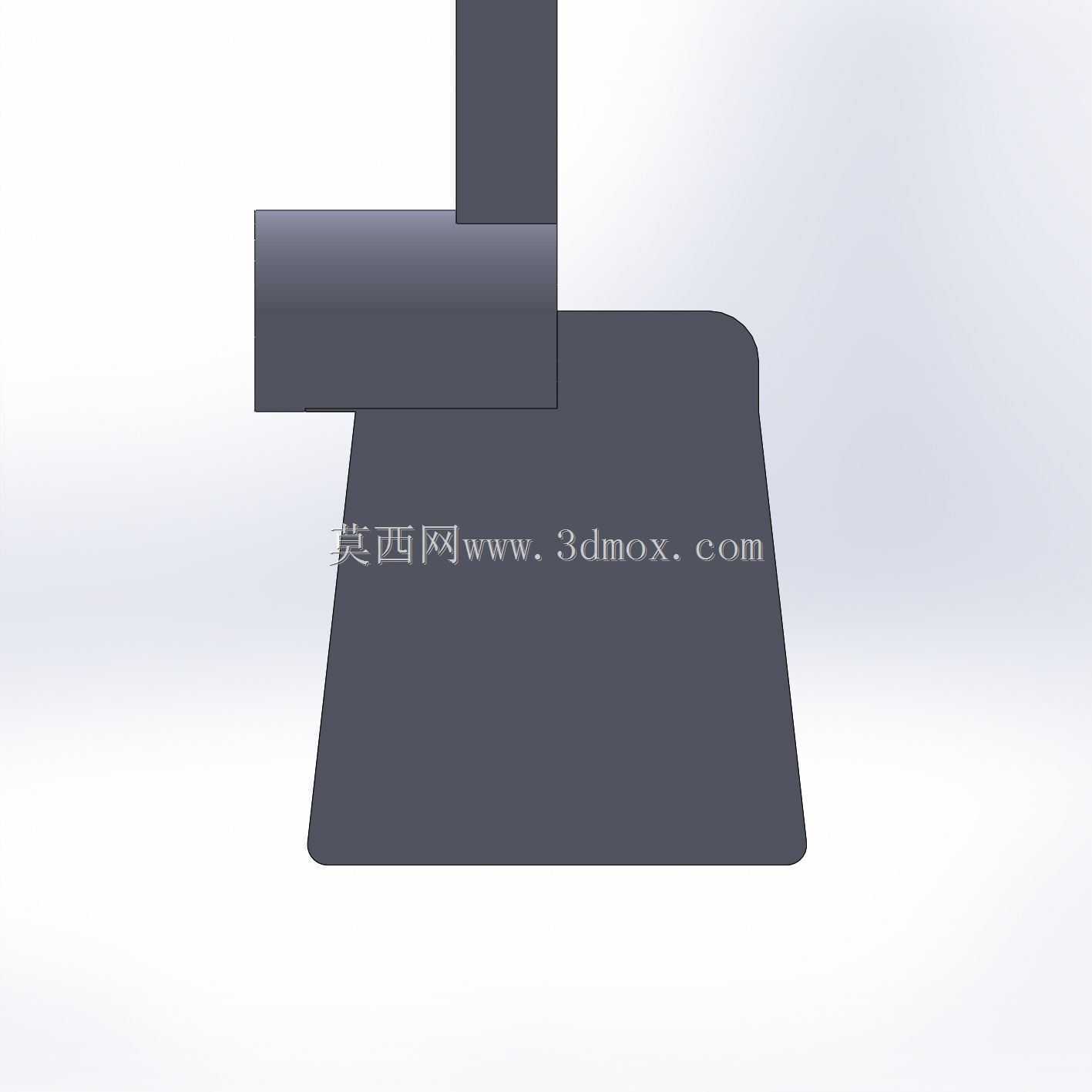

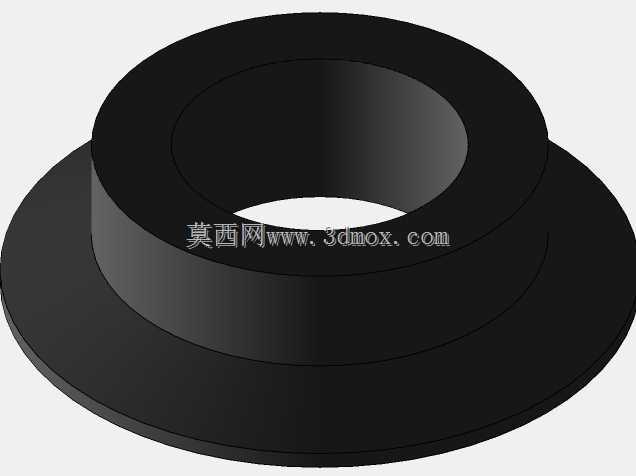

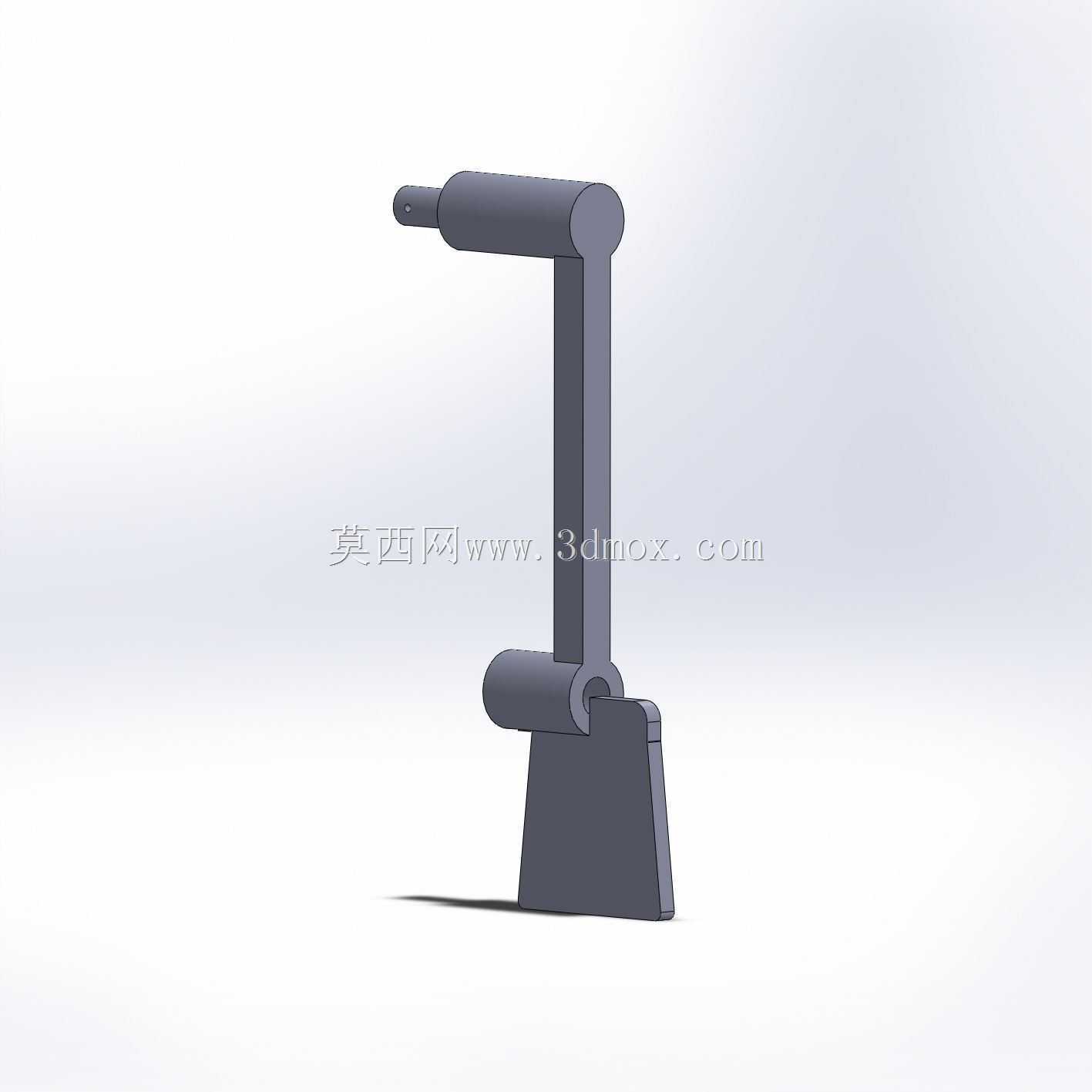

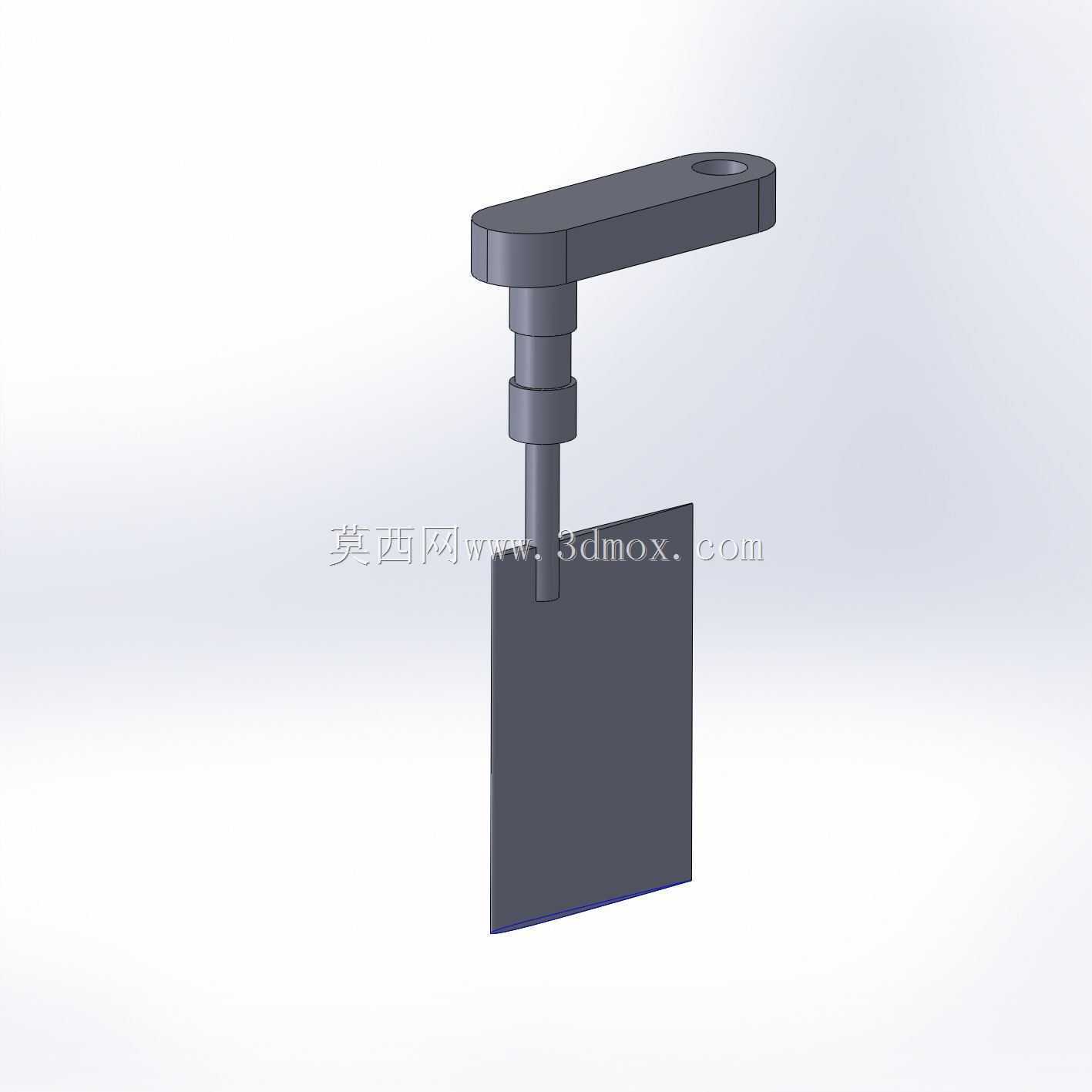

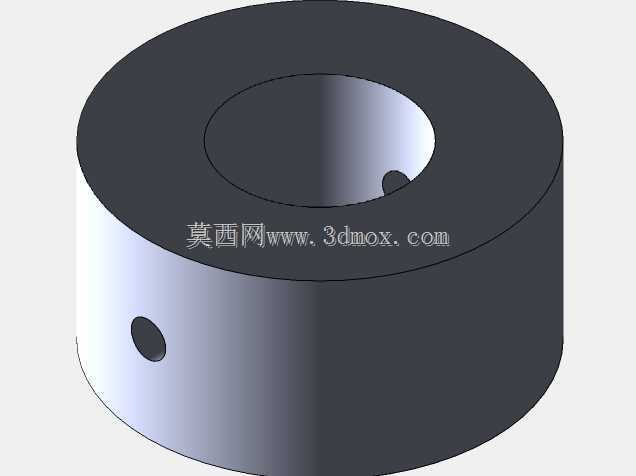

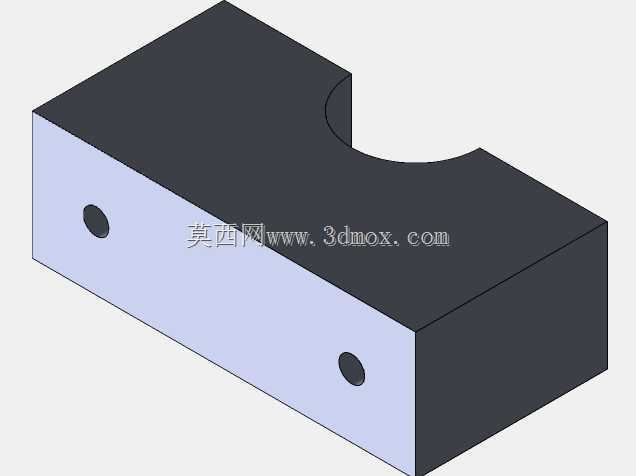

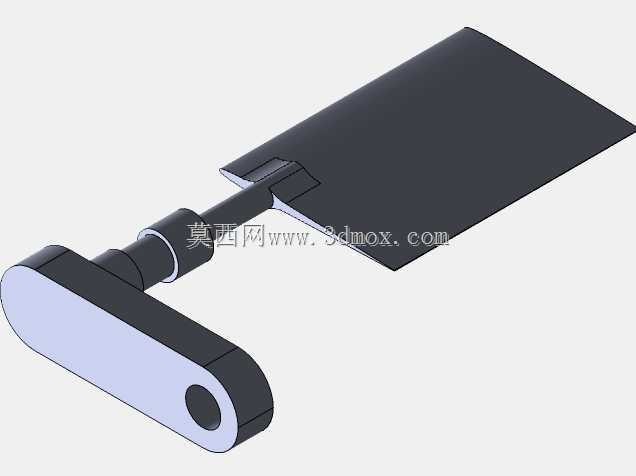

　　垂直方向的最高点为划桨曲柄回转的上极限位置，在做台架展示安装时，需要预留足够的垂直避让空间，避免桨叶回摆过程中与外围防护结构发生碰撞。在功能实现层面，这套装置可以作为机械原理教学的具象演示载体，把平面连杆机构的运动规律、相位差设计、运动干涉校验等抽象知识点，通过直观的划行动作展现出来，相比传统的机构演示教具，它结合了传统龙舟的文化属性，更容易让学习者建立机构运动与实际应用场景的关联。设计过程中首先确定的是桨叶的运动轨迹，要保证桨叶在入水阶段保持近似垂直的姿态，划水行程段保持水平向后的推水动作，出水阶段快速抬升减少回程阻力，基于这个轨迹要求反推摇杆的长度比例、曲柄的回转半径以及固定铰接点的位置，每一组铰接点都做了衬套安装位的预留，

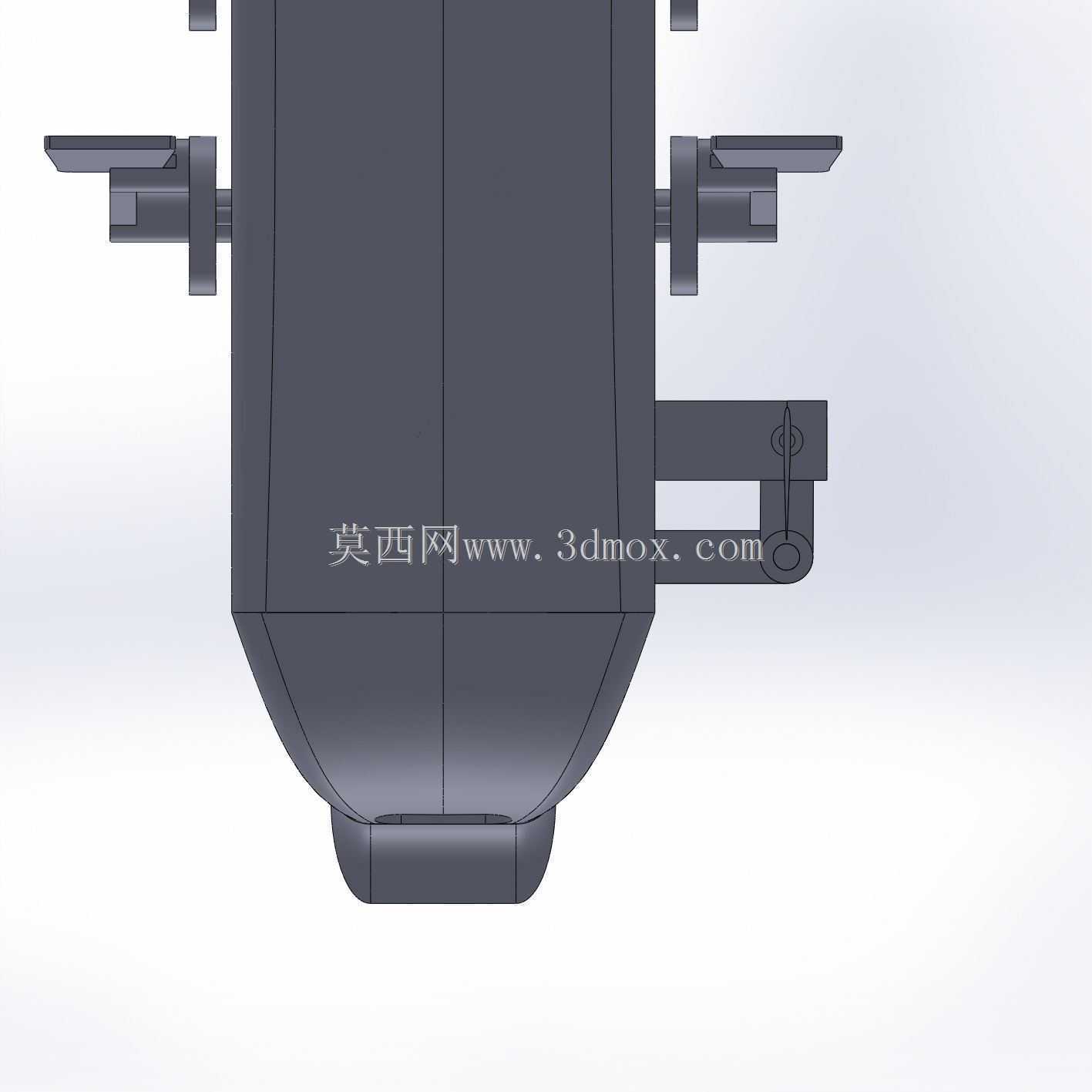

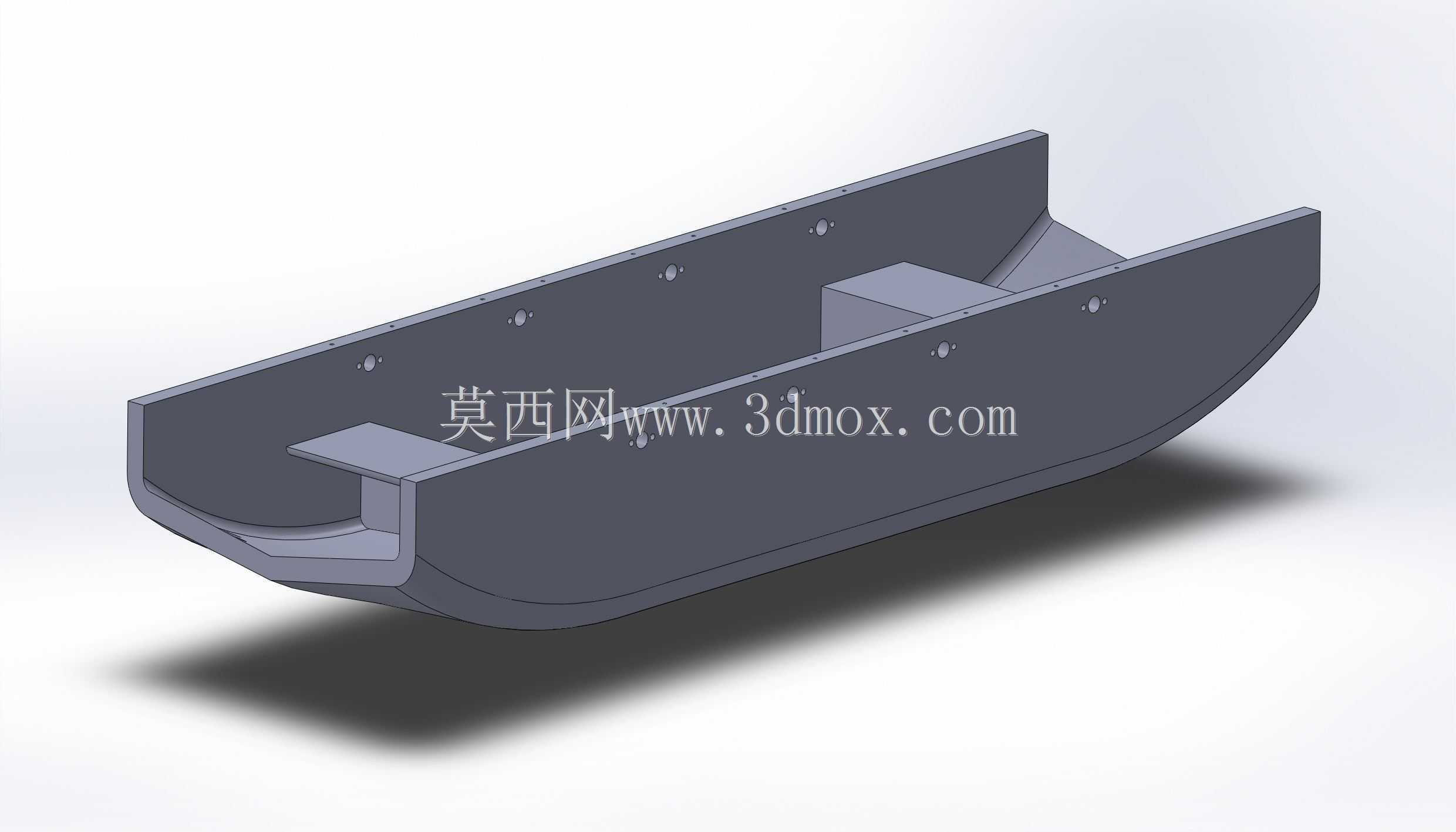

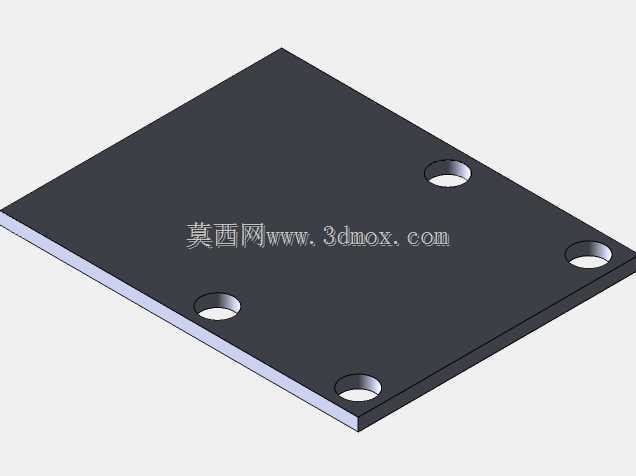

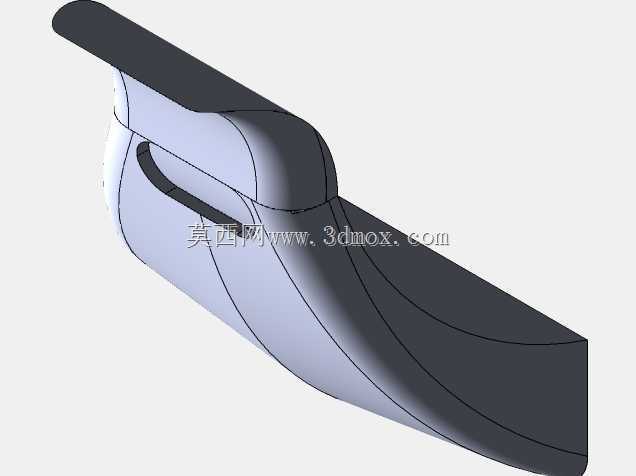

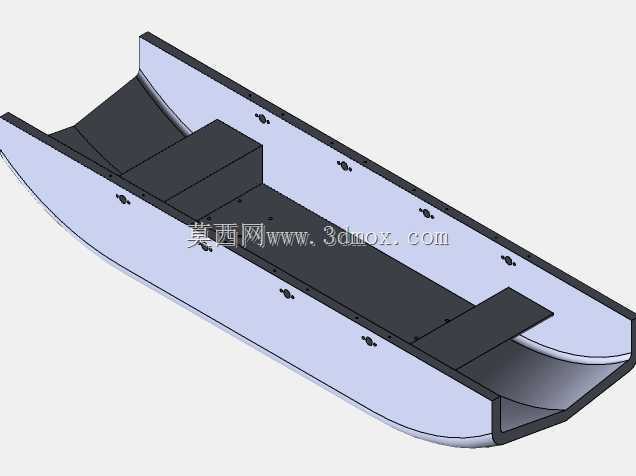

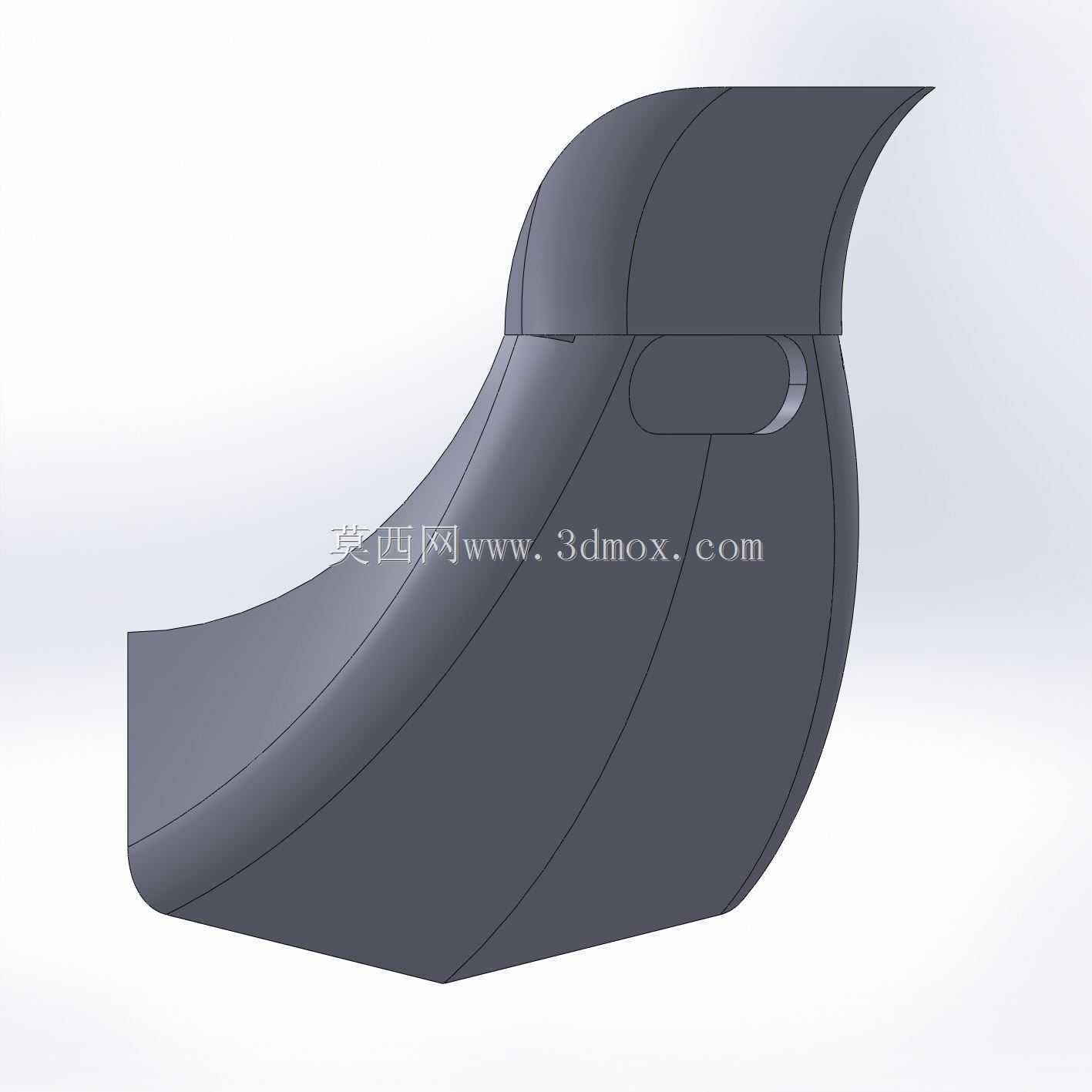

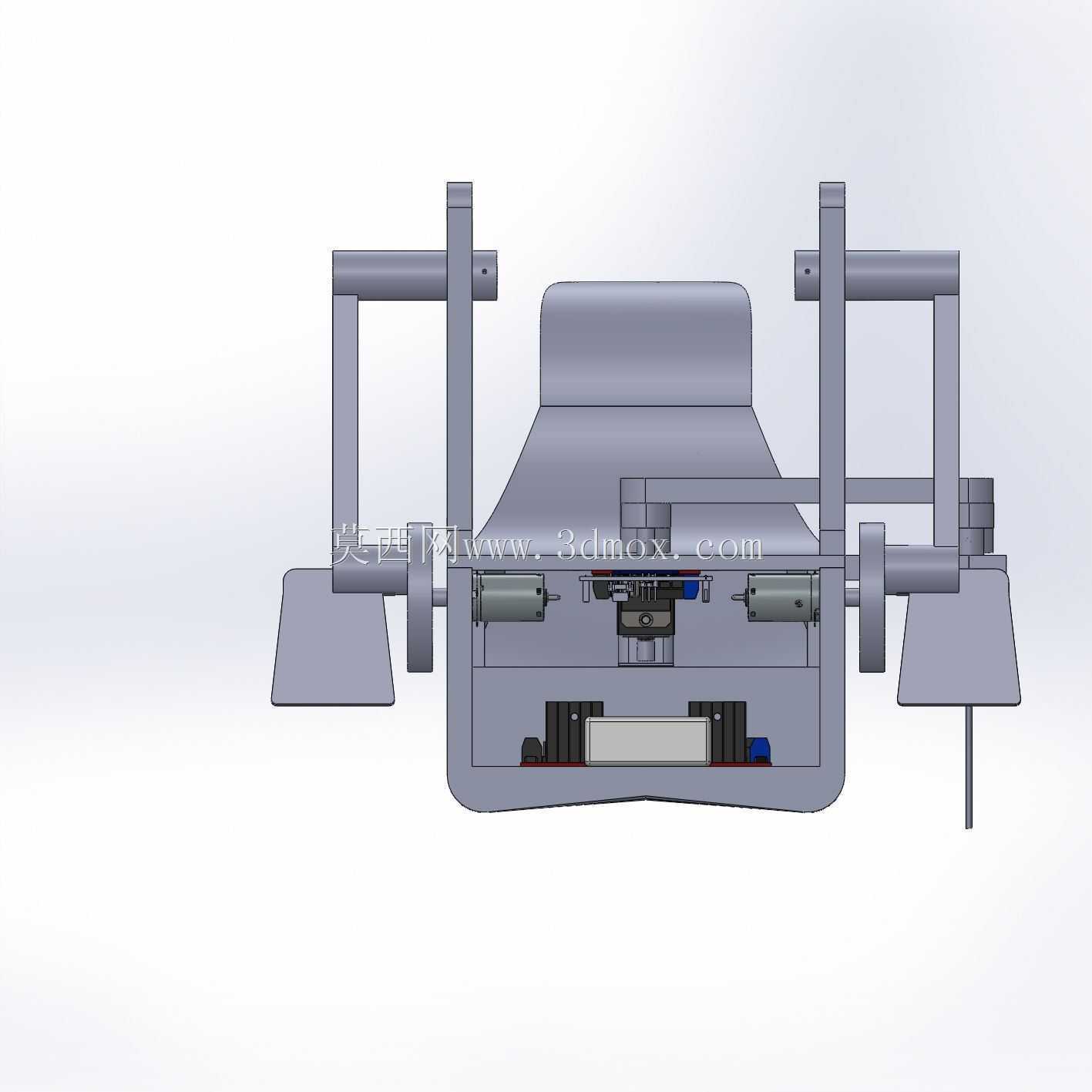

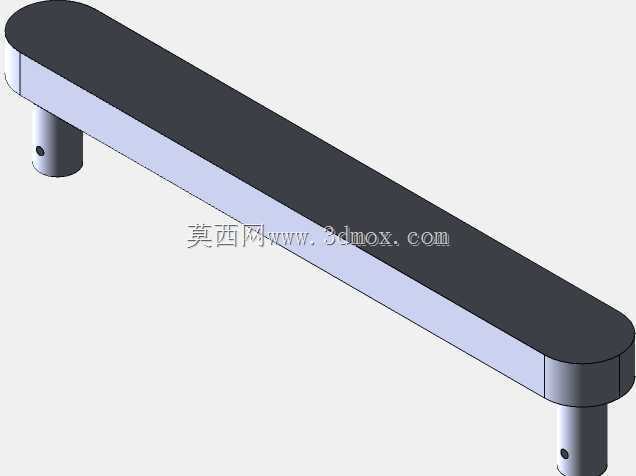

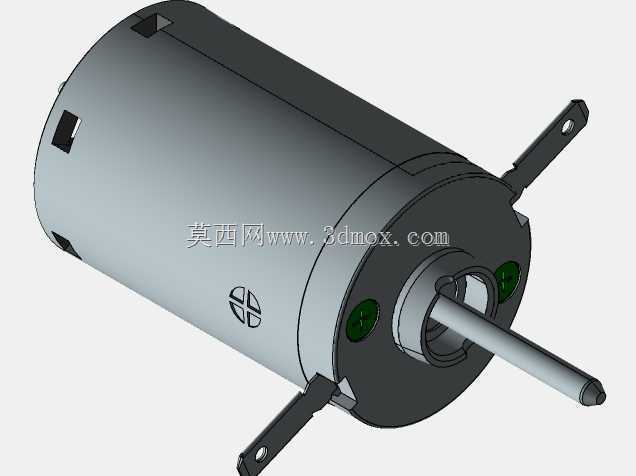

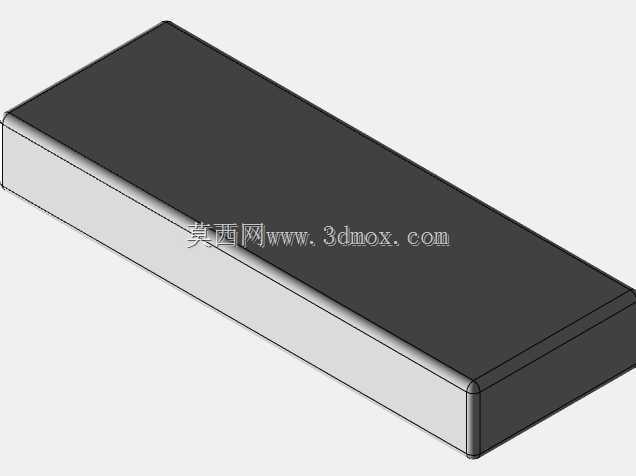

　　减少长期运转后的铰接磨损。舟体两侧的船舷结构同时承担传动组件的侧面防护作用，把所有运动杆件都封闭在舟体内部与船舷之间的区域，避免外露运动部件带来的安全隐患，尾部设置的固定舵片保持舟体行进方向的稳定性，不会因为两侧桨叶的推力偏差出现偏航。在实际场景应用中，这套装置既可以作为科教场馆的互动展示展品，搭配低速驱动电机实现连续的划行动作演示，也可以作为机械创新设计的验证原型，用来测试多连杆同步传动的相位匹配精度，还可以拓展为小型水面行进装置的动力结构，通过调整桨叶的入水深度和曲柄转速，适配不同的行进速度要求。整套结构的零件多为规则的杆类、板类构件，加工工艺性较好，大部分构件可以通过型材切割、钻孔工序完成加工，不需要复杂的曲面加工工序，

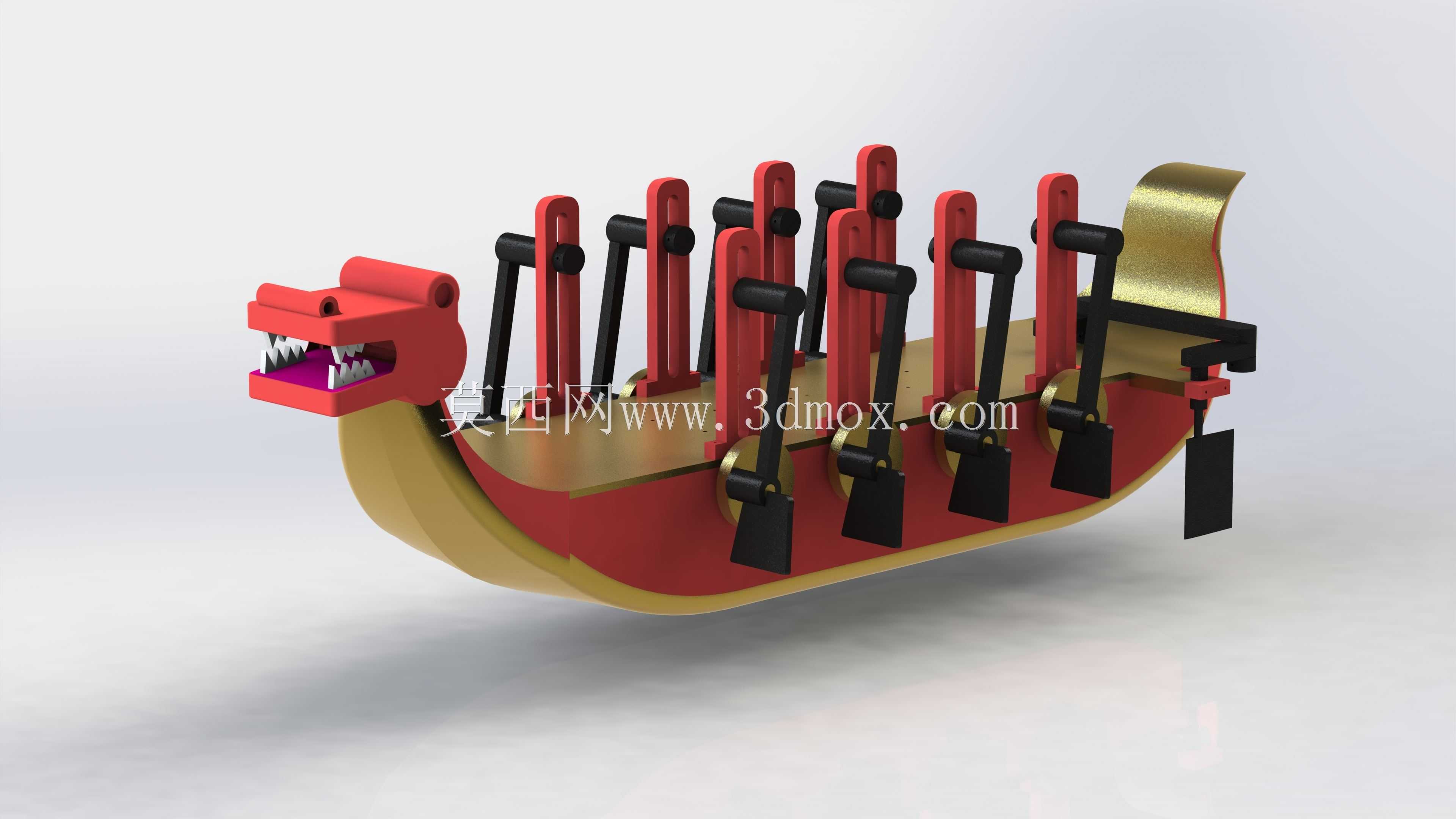

　　铰接位置的统一孔径设计也降低了零件的装配难度，装配过程中只需要按照相位标记依次固定曲柄的安装角度，就能保证整套传动系统的动作连贯性，不需要反复调试杆件的配合间隙。舟体表面的分色设计同时兼具结构区分作用，红色的主体结构、黑色的传动杆件、金色的装饰面层可以让观察者快速区分固定结构、运动部件和外观装饰层，在做结构拆解演示时能够快速识别不同功能的构件，也方便后续维护过程中快速定位需要检修的传动节点。
