小型船舶用铰接式舵叶结构设计

　　这款小型铰接式舵结构主要适配1.5-3米长度的作业小艇、休闲模型船以及近岸浅水作业的小型人力/电动船舶，在近岸养殖巡检、小型水域采样作业、青少年船模竞赛场景中都有明确的适配空间。不同于大型船舶的整体式舵叶设计，这款结构采用分体铰接的装配逻辑，核心是解决小型船舶在浅水区航行时，舵叶触碰水下礁石、硬质杂物时的结构卸力问题，避免舵杆受冲击弯折导致航行失控。

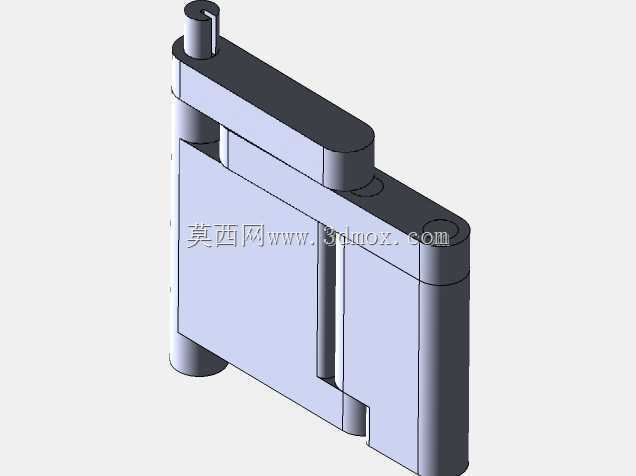

　　从功能特性来看，结构分为舵杆铰接段、主舵叶、侧限位挡边三个核心部分，上部的铰接轴套与舵杆输出端直接配合，轴套内径预留0.2mm的装配间隙，既可以保证舵叶随舵杆转动的同轴度，也能在舵叶受侧向冲击时产生小角度的偏转卸力，避免刚性连接带来的结构断裂。主舵叶采用平板式构型，厚度方向做了等强度设计，靠近铰接轴的区域厚度比舵叶下缘厚2mm，对应舵叶转动时的最大弯矩分布位置，不需要额外增加加强筋就能满足舵效要求，同时减少航行时的水流阻力。侧方的限位挡边与主舵叶采用一体化成型设计，限制铰接结构的最大偏转角度不超过15度，保证舵叶在正常航行受水流反作用力时不会产生多余晃动，维持舵效的稳定性，只有当外力超过正常航行水流阻力3倍以上时才会触发偏转卸力。

　　设计过程中首先考虑的是小型船舶的安装边界，上部舵杆的伸出长度适配多数小型船外机、电动舵机的输出轴安装尺寸，不需要额外定制转接件就能直接装配，舵叶整体宽度控制在120mm以内，安装后舵叶下缘比船底龙骨低25mm，既保证足够的舵效面积，也尽可能减少浅水区航行时的剐蹭概率。铰接位置的销轴采用可拆卸设计，日常维护时不需要拆解整个舵系就能更换磨损的轴套，销轴两端做了防脱卡簧槽，避免航行过程中震动导致销轴脱出。舵叶的两个侧边做了1mm的圆角过渡，减少水流经过舵叶时的紊流产生，降低航行时的舵系震动，同时也能避免尖锐边缘在装配、维护过程中划伤操作人员。

　　实际装配时需要注意，铰接轴套与舵杆的配合面要涂抹少量防水润滑脂，减少长期泡水带来的锈蚀卡滞，舵叶转动的行程范围要与舵机的输出转角做匹配，避免限位挡边在满舵时与船尾安装座产生碰撞。这款结构没有采用复杂的曲面舵型，核心是针对小型船舶低速航行的工况设计，航速在10节以内时舵效响应足够灵敏，结构件的加工难度低，采用普通的工程塑料或者铝合金板材就能加工制作，不需要开模就能实现小批量制作，非常适合个人自制小船、小型作业船的改装替换使用。不同于常规的整体式船舵，这种铰接卸力的设计能大幅降低浅水区航行的舵系损坏概率，很多近岸作业的小型小艇经常在水草、碎石较多的区域航行，刚性舵很容易因为剐蹭出现舵杆弯曲、舵叶开裂的问题，这款结构的铰接间隙可以在剐蹭时让舵叶顺着障碍物的方向小幅度偏转，越过障碍后在水流的作用下自动回正，不需要停船调整就能继续航行，大幅提升复杂浅水区域的通行可靠性。结构的所有转角位置都做了应力释放处理，铰接位置的应力集中区域做了局部加厚，通过有限元校核，在满舵受最大水流冲击力时，结构最大应力远低于常用工程塑料、铝合金材料的屈服强度，长期使用不会出现结构变形问题。
