气动呼吸辅助子组件结构设计方案

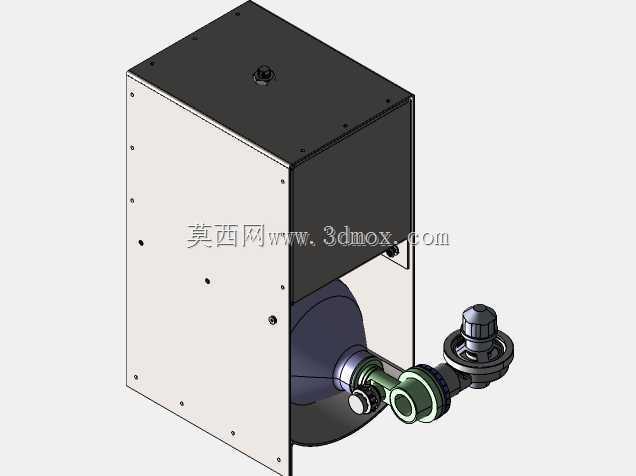

　　在临床呼吸支持场景中，尤其是应急医疗资源紧张的工况下，快速部署、易生产的呼吸辅助装置是一线救治的核心刚需，这套子组件的设计初衷，就是为了适配快速量产、多渠道零件配套的实际需求，所有结构件都优先选用易加工、可通过常规供应链快速获取的规格，避免依赖定制化特殊零件拖慢落地进度。整套组件采用独立箱体式集成布局，主体承载结构为钣金拼接式方箱，箱体内预留了呼吸袋的安装腔体，外侧伸出的气路接口集成了调压阀与管路接头，可直接对接外部气源与患者呼吸回路，无需额外搭建复杂的外接气路支架。从功能逻辑上看，这套子组件核心承担呼吸潮气量供给与安全限压的作用，设计时没有采用复杂的电子控制气路方案，而是选用成熟的气动执行器作为呼吸袋的压缩驱动部件，

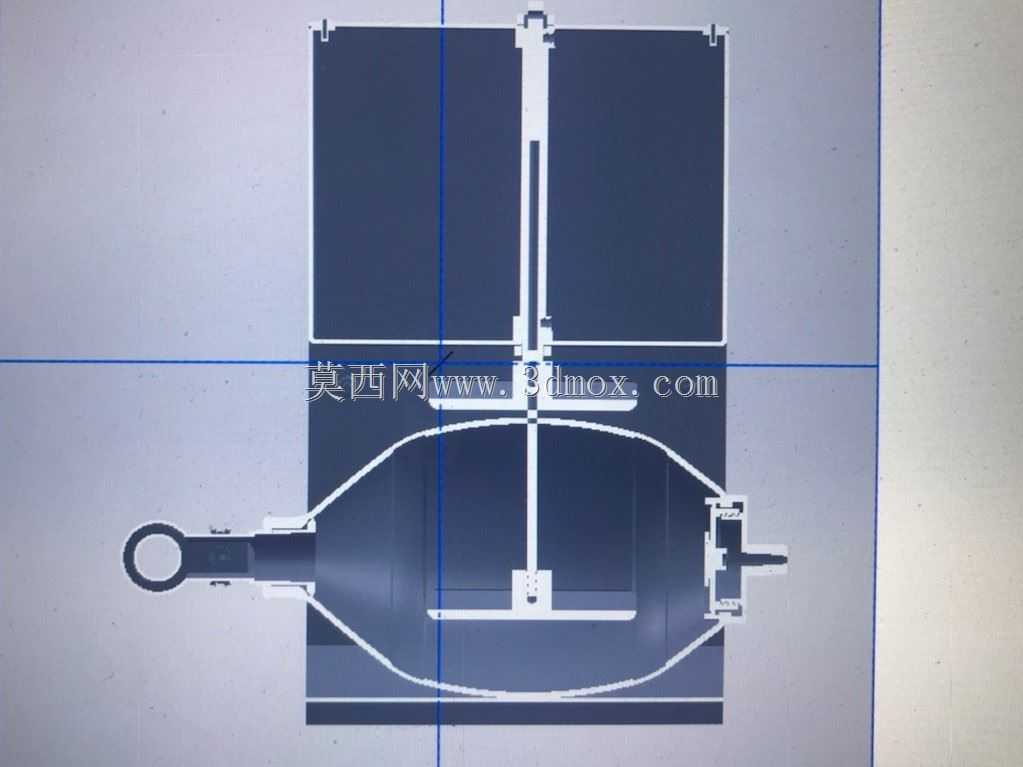

　　通过气动执行器的定速往复动作，匀速挤压内置的呼吸袋，将袋内的含氧气体按照设定的速率输送给患者，呼吸袋本身自带的容量冗余与配套的安全阀结构，可直接实现输出气量的稳定控制与过压保护，省去了额外加装流量传感器、压力调节阀的复杂结构，大幅降低了组件的装配难度与故障概率。结构布局上，箱体的侧面预留了成排的安装固定孔位，可直接通过螺栓固定在救治设备的机架或者移动推车的安装立面上，安装孔位采用通用间距设计，适配常规医疗设备机架的安装孔距标准，不需要额外加工转接板。箱体顶部预留了平整的安装平面与对应的固定螺孔，后续扩展加装压缩机、电池组、控制电路板等部件时，可直接在顶部平面完成固定，不需要对现有主体结构做打孔、切割等二次修改，

　　气路接口全部布置在箱体的侧下方，管路走线时可顺着设备支架向下排布，不会与顶部加装的电气部件产生干涉。设计过程中优先验证了气动执行器的行程与呼吸袋的压缩量匹配关系，确保执行器全行程压缩时，输出的潮气量符合成人呼吸辅助的常规参数要求，同时在气路接口处预留了不同规格的接头安装位，可根据实际使用场景更换快速接头、国标气管接头或者过滤装置接口，适配不同的现场供气条件。箱体的钣金外壳采用分体拼接设计，前侧盖板可单独拆卸，日常维护更换内部呼吸袋、检查气动执行器连接状态时，只需要拆下前侧盖板即可完成操作，不需要将整个组件从安装位上拆解下来，侧方的气路组件采用外露式布局，调压旋钮可直接在外部操作，调整供气压力时不需要打开箱体外壳。

　　考虑到应急生产的需求，所有钣金件的折弯、冲孔工序都可通过常规钣金加工设备完成，不需要定制特殊成型模具，内部的气动执行器、管路接头、呼吸袋都选用工业领域通用的标准规格件，既可以通过正规工业供应商批量采购，也可在应急场景下从现有工业备件中调配使用，大幅降低了生产门槛与供应链依赖。整套组件的安装边界控制紧凑，箱体主体的长宽高尺寸适配移动救治设备的安装空间，伸出的气路接口长度控制在合理范围，不会在设备转运、挪动过程中发生碰撞损坏，箱体边角处做了折边钝化处理，避免安装维护过程中划伤操作人员，所有外露的紧固件都选用标准内六角螺栓，装配与拆解只需要通用内六角扳手即可完成，不需要特殊工具。
