基于BVM结构的电动急救通气装置设计

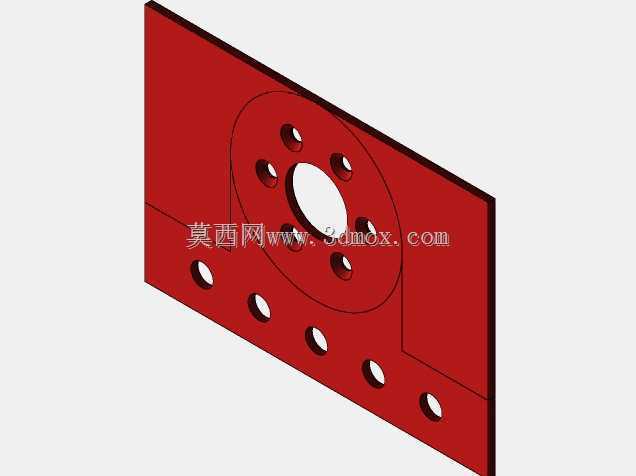

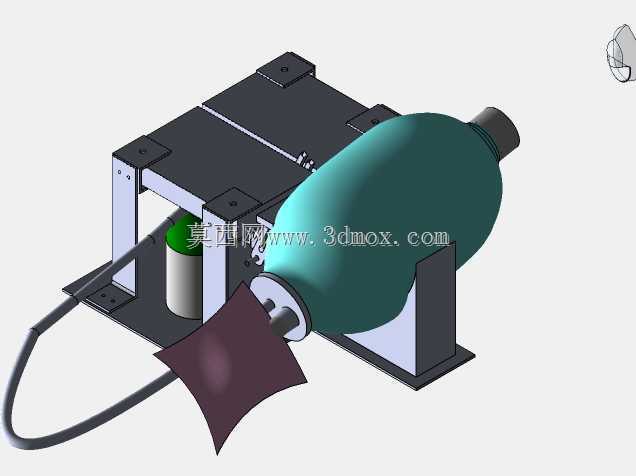

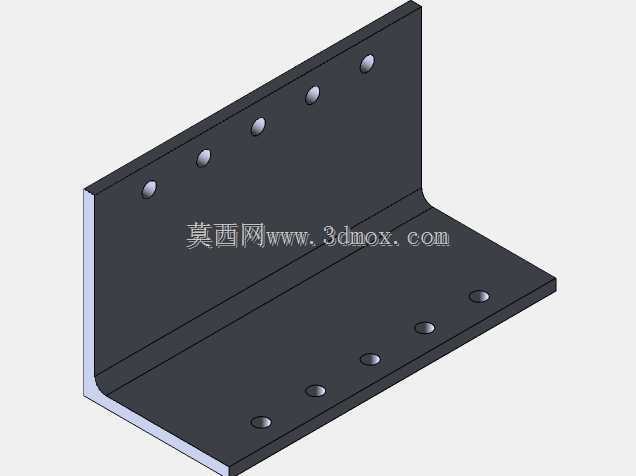

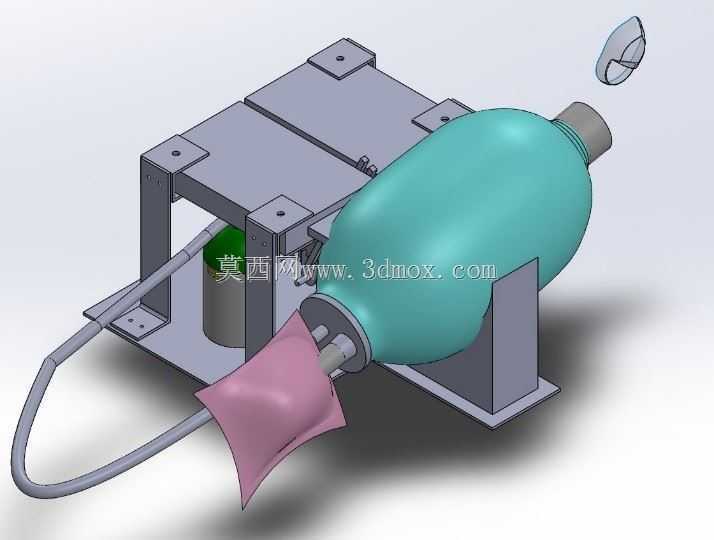

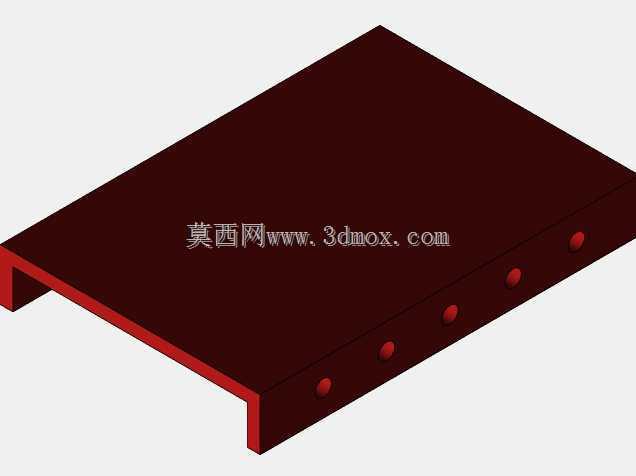

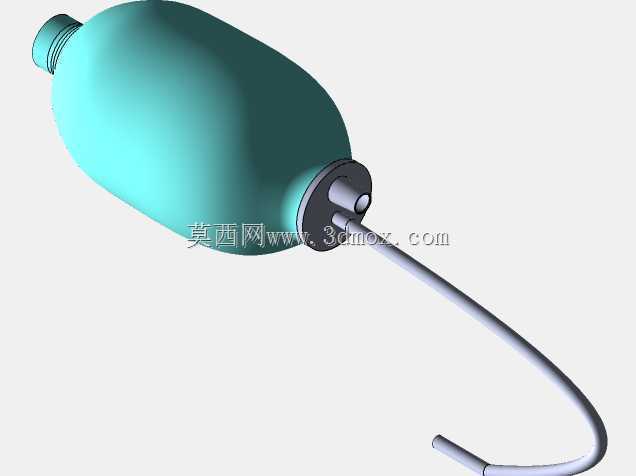

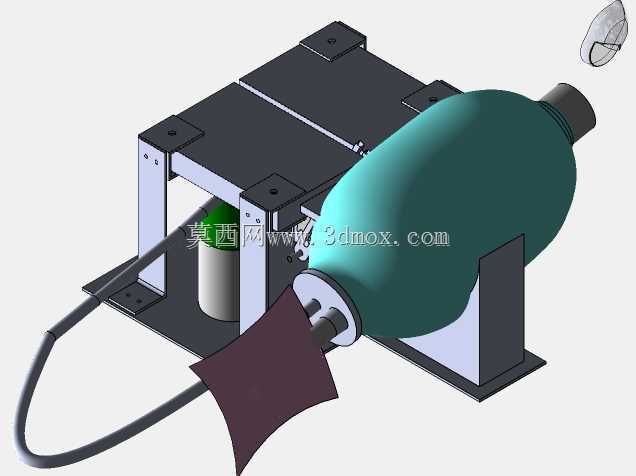

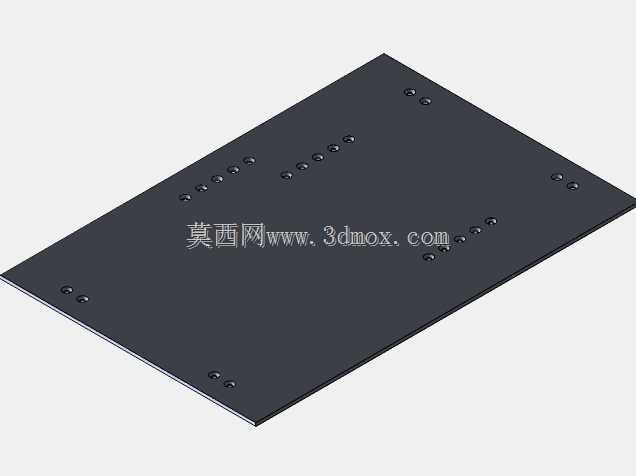

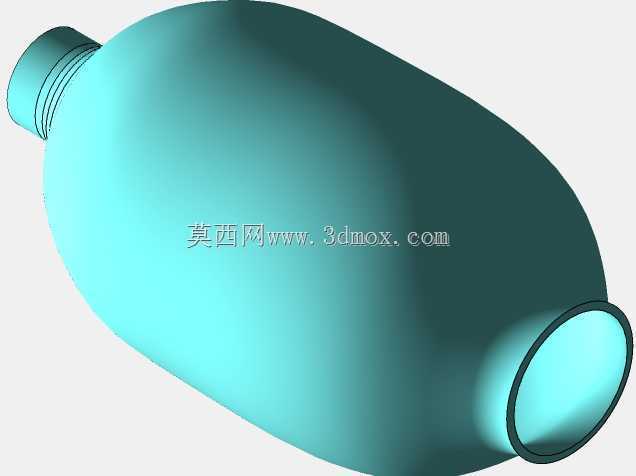

　　该装置核心围绕院前急救、基层诊疗场景下的人工通气需求开发，替代传统手动捏球的人工操作模式，解决长时间施救过程中操作人员疲劳、通气频率与潮气量不稳定的实际痛点，可适配常规急救转运、急诊临时通气、灾害救援现场的基础呼吸支持场景，无需复杂气源接驳即可快速部署使用。整体结构以框架式安装基座为承载主体，基座采用折弯钣金拼接结构，预留四个角位的安装固定孔位，可直接固定在急救车台面、急救床侧支架或者移动转运推车上，安装孔位采用通用长圆孔设计，兼容不同安装面的孔位偏差，整体安装边界控制在350mm×200mm×220mm范围内，不会占用过多急救场景的操作空间，适配多数基层急救单元的空间布局要求。核心执行端采用标准BVM人工呼吸球囊作为通气执行元件，

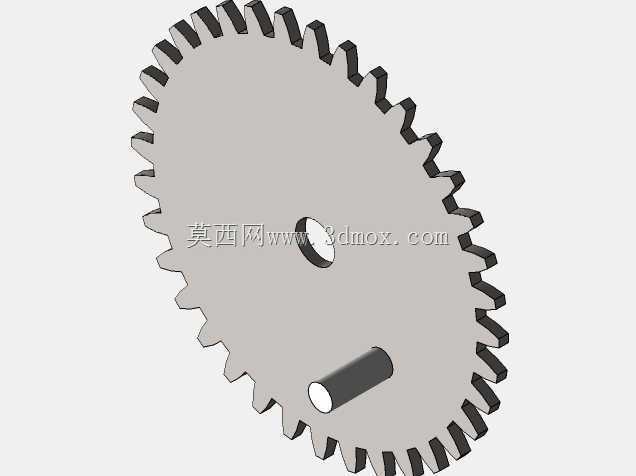

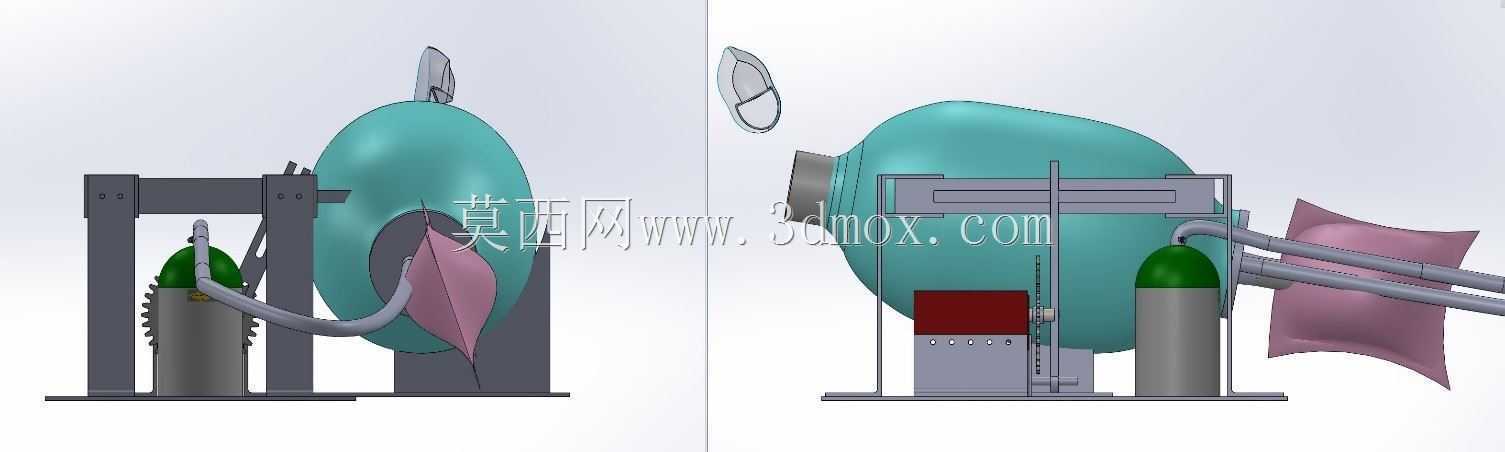

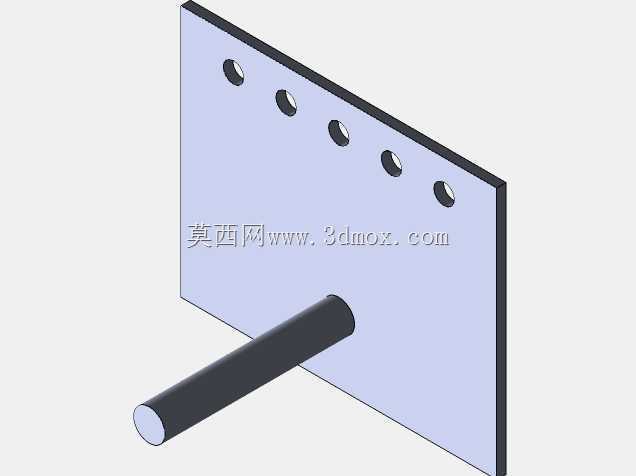

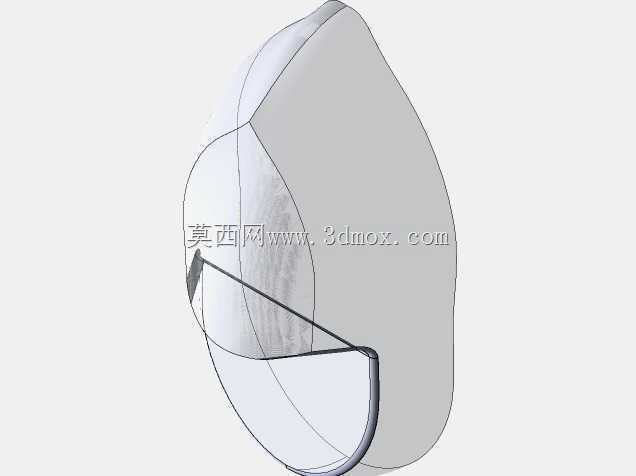

　　无需定制专用气路组件，可直接替换市面通用的一次性或重复性使用呼吸球囊，降低后期耗材替换成本。传动结构采用惠特斯快速返回机构作为动力转换核心，将驱动电机的旋转运动转换为平移动力，驱动挤压板做往复直线运动，对球囊进行周期性挤压与释放，实现稳定的通气输出；快速返回机构的特性可让挤压行程保持匀速推进，保证送气过程气流平稳，避免气流冲击造成患者气道损伤，回程阶段快速复位，预留足够的呼气时间，匹配人体自主呼吸的节律特性。气路输出端直接接驳标准呼吸管路与面罩接口，无需额外转接头即可适配常规成人、儿童呼吸面罩，球囊端预留的泄压阀结构可在气道压力超过阈值时自动泄放，避免气压过高造成的肺部损伤。结构设计上充分考虑急救场景的快速拆装需求，

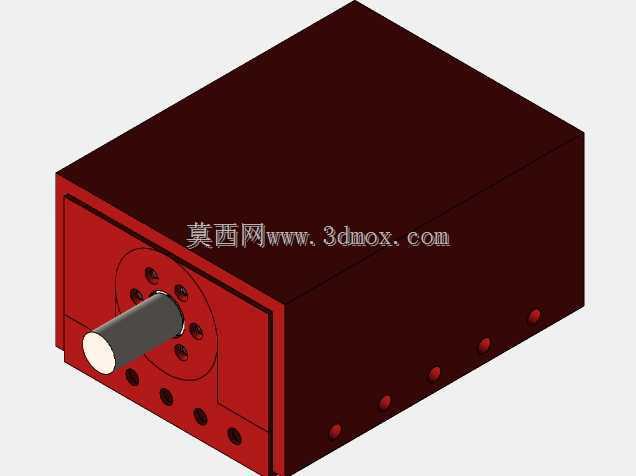

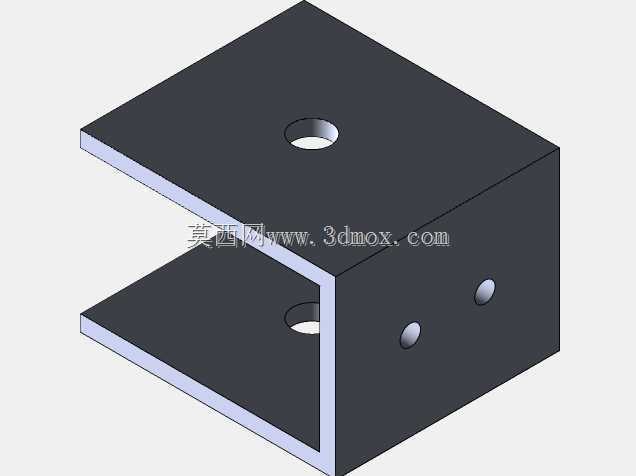

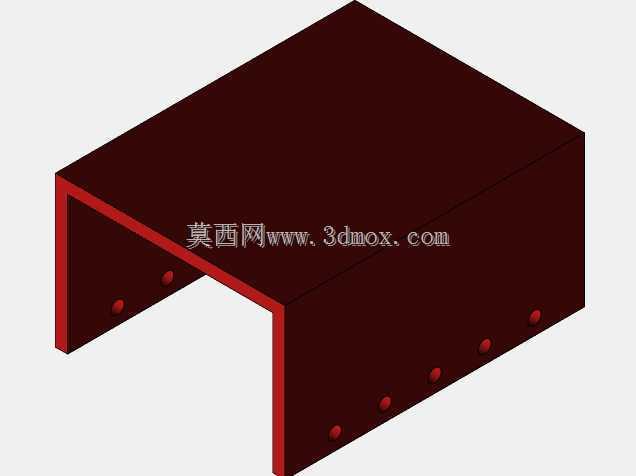

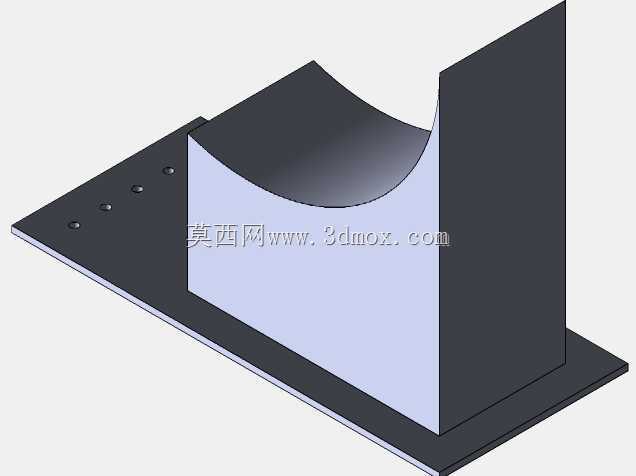

　　球囊固定支架采用快拆式卡槽结构，无需工具即可快速更换球囊，满足不同消毒等级、不同患者使用时的耗材更换需求；驱动模块内置在框架基座内部，外侧设置防护盖板，避免急救过程中液体、杂物进入传动结构造成卡滞，所有外露结构件均采用圆角过渡处理，避免急救操作过程中剐蹭医护人员或者划伤管路。传动副的行程参数经过匹配调校，挤压行程可覆盖常规成人球囊的压缩量区间，输出潮气量可满足常规成人急救的通气需求，机构运动过程无硬冲击，运行噪音控制在急救场景可接受的范围内，不会对现场施救人员造成额外干扰。安装基座的底部预留防滑胶垫安装位，在无固定条件的临时使用场景下，可直接放置在平面上使用，不会因为机构往复运动出现移位。整体结构没有复杂的定制异形零件，多数结构件采用常规钣金、标准机加工件即可加工制作，传动部件均可采用通用标准件，后期维护成本低，适合基层医疗单位、急救站点批量配置使用，也可作为应急储备物资在灾害救援场景下快速投放，弥补急救现场通气设备不足的缺口。
