BK12步进电机适配安装固定座结构

　　在小型自动化传动机构、桌面级数控设备、3D打印运动模组以及小型输送线的驱动端布局中，步进电机的安装固定精度直接决定了整套传动系统的运行稳定性，这款适配BK12规格的电机安装座，正是针对5m、6m扭矩等级步进电机的安装需求设计的支撑结构件。从实际装配场景来看，这类固定座往往承担着电机本体与设备安装基板之间的衔接作用，既要抵消电机运行时产生的径向振动，也要保证电机输出轴与后续传动部件（比如同步轮、联轴器、丝杆端部）的同轴度，避免因安装错位导致的传动卡滞、轴承偏磨或者丢步问题。

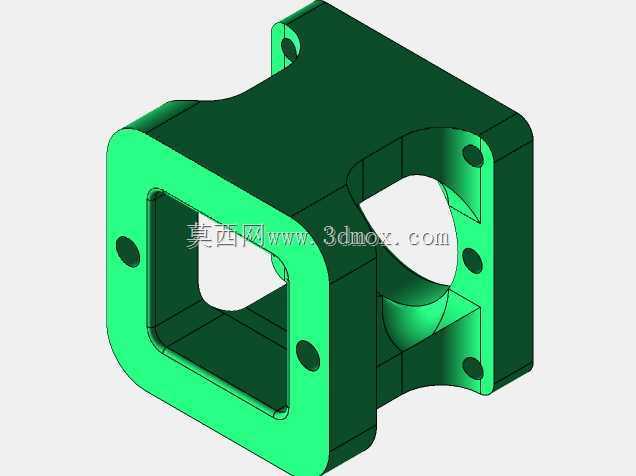

　　从结构设计逻辑来看，这款固定座采用框式中空的整体结构，主体承力部分做了等壁厚的加强设计，四个角位预留的沉头安装孔可以直接穿过标准紧固件，将座体牢牢锁固在设备的安装面板或者型材立面上，孔位的位置公差经过校准，能保证安装后电机输出轴的中心高与配套传动部件的中心高完全匹配，不需要额外加调整垫片补偿误差。面向电机的一侧设计了内凹的定位止口，刚好可以嵌入BK12系列步进电机的前端定位凸台，装配时不需要反复调整对中，只要将电机凸台卡入止口，再锁紧电机侧的固定螺丝，就能保证电机轴与座体安装基准面的垂直度，大幅降低现场装配的调校时间。

　　座体中间的镂空区域并非单纯为了减重，一方面是给电机输出端的联轴器、同步轮预留足够的安装操作空间，装配时可以从镂空位置伸入工具锁紧联轴器的顶丝，不需要额外拆动其他部件；另一方面，中空结构可以给电机运行时的散热留出空气流通通道，避免电机前端被封闭结构闷住，长时间运行时热量积聚导致电机扭矩衰减。座体两侧的弧形过渡结构，是为了避开电机本体的出线端以及附近的走线空间，防止安装座边缘刮破电机线缆的绝缘层，同时也能减少结构尖角带来的装配安全隐患。

　　从安装边界尺寸来看，这款固定座的整体外轮廓适配5m、6m规格步进电机的安装孔距，座体的厚度经过核算，既不会因为过薄导致锁紧时发生形变，也不会因为过厚占用过多的轴向安装空间，对于安装空间局促的小型设备来说，这种紧凑的结构设计可以有效压缩驱动端的整体尺寸，给其他功能部件留出更多布局空间。在实际选型应用中，这类固定座常被用在小型皮带输送线的驱动端、点胶设备的Z轴升降模组、桌面雕刻机的进给传动单元，以及小型包装设备的送料机构上，相比直接将电机锁在薄板上的安装方式，带定位止口的框式固定座能将电机的安装同轴度误差控制在很小的范围内，大幅降低传动过程中的噪音和振动，延长电机前端轴承以及配套传动部件的使用寿命。

　　设计过程中，结构工程师特意将所有的安装孔位都做了沉头处理，螺丝锁紧后头部不会突出座体表面，避免突出的螺丝头和周边运动部件发生干涉；座体的所有棱边都做了小倒角处理，既可以去除加工产生的毛刺，也能避免装配时划伤操作人员。另外，座体两侧预留的辅助安装孔，可以根据实际使用需求加装传感器支架或者行程挡块，不需要在座体上额外钻孔攻丝，拓展了固定座的使用场景，不管是水平安装的输送驱动位，还是垂直安装的升降驱动位，这款固定座都能提供足够的支撑强度，保证电机在频繁正反转、快速启停的工况下不会出现松动移位的问题。
