RC遥控车电机测功台架结构设计

项目分类:电机 发布时间:2024-08-09 ID:761058
  • RC遥控车电机测功台架结构设计
  • RC遥控车电机测功台架结构设计
  • RC遥控车电机测功台架结构设计
  • RC遥控车电机测功台架结构设计
  • RC遥控车电机测功台架结构设计
  • RC遥控车电机测功台架结构设计
  • RC遥控车电机测功台架结构设计

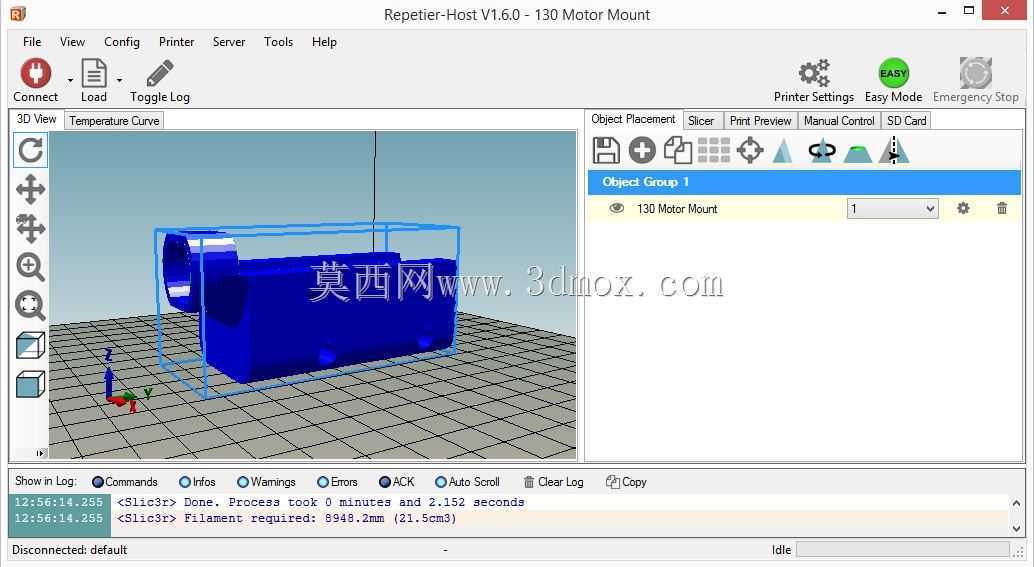

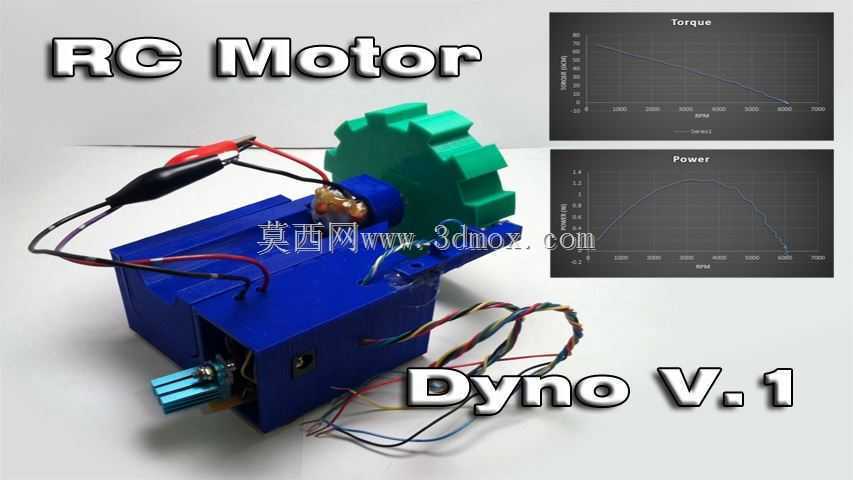

  这套RC电机测功装置主要面向遥控模型动力系统的研发、调试与性能标定场景,在RC模型改装、小型动力部件选型、学生科创实验等场景中都有实际应用价值,能够替代传统靠经验判断电机性能的粗放方式,为小型直流电机的输出特性提供量化测试依据。装置整体采用模块化布局思路,核心测试腔体为一体化盒式结构,所有传感、加载、接线部件都集成在腔体内部与侧壁,外部仅预留被测电机安装位、接线端子与信号输出接口,既能够减少外部走线对测试过程的干扰,也能避免测试过程中转动部件外露带来的安全隐患。被测电机的安装位设置在腔体前端的凸台结构上,采用快装式夹持设计,适配市面上绝大多数常见规格的540、550系列RC车用电机,安装孔位预留了多组调节槽,可根据电机外径、

  输出轴长度的差异调整夹持位置,不需要额外制作转接件就能完成装夹,装夹后电机输出轴与测功机的输入轴保持同轴度公差在0.02mm以内,避免偏心带来的测试误差与传动损耗。装置的加载端采用磁滞阻尼加载方式,相比传统摩擦式加载,不会因为磨损导致加载力矩漂移,能够在0-1N·m的扭矩范围内实现连续无级加载,覆盖绝大多数1/10、1/12比例RC遥控车所用电机的输出扭矩区间。扭矩采集单元直接集成在加载轴与阻尼单元之间,采用应变式扭矩传感原理,采样频率可达100Hz,能够实时捕捉电机在不同转速下的扭矩输出波动,不会因为采样延迟错过电机瞬态输出的峰值数据;转速采集通过光电编码盘实现,编码盘安装在传动路径的中段,与输出轴无相对滑动,

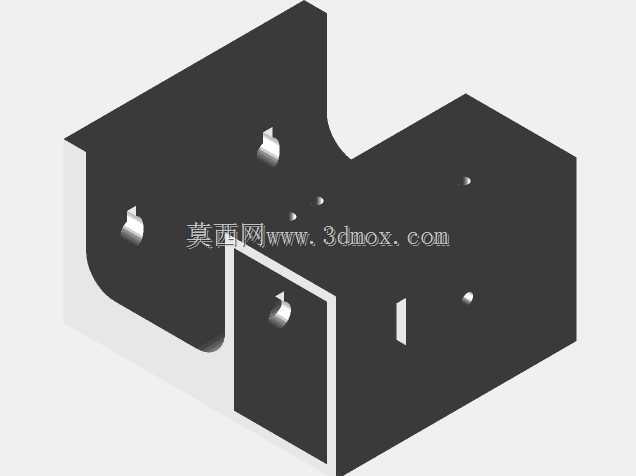

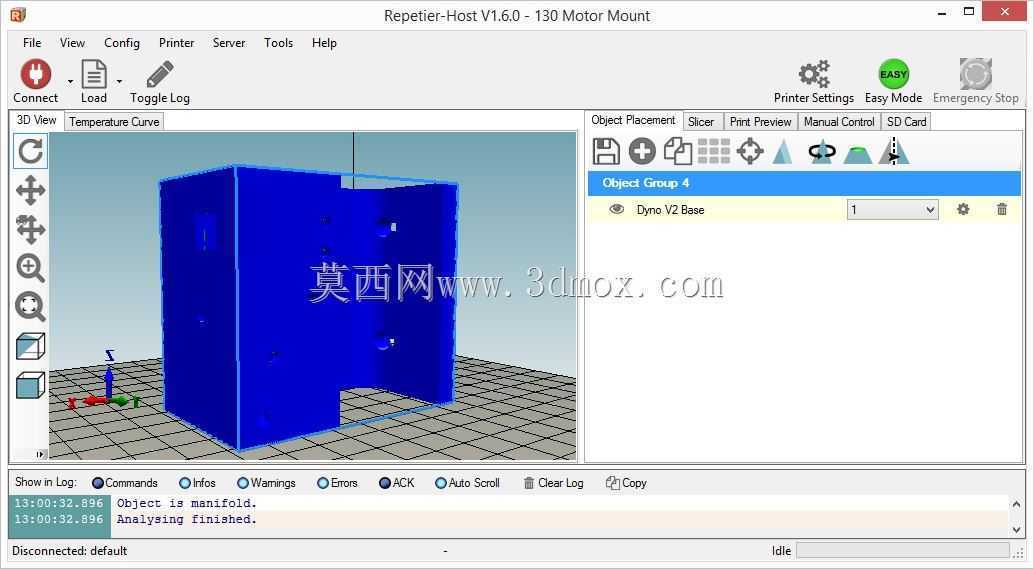

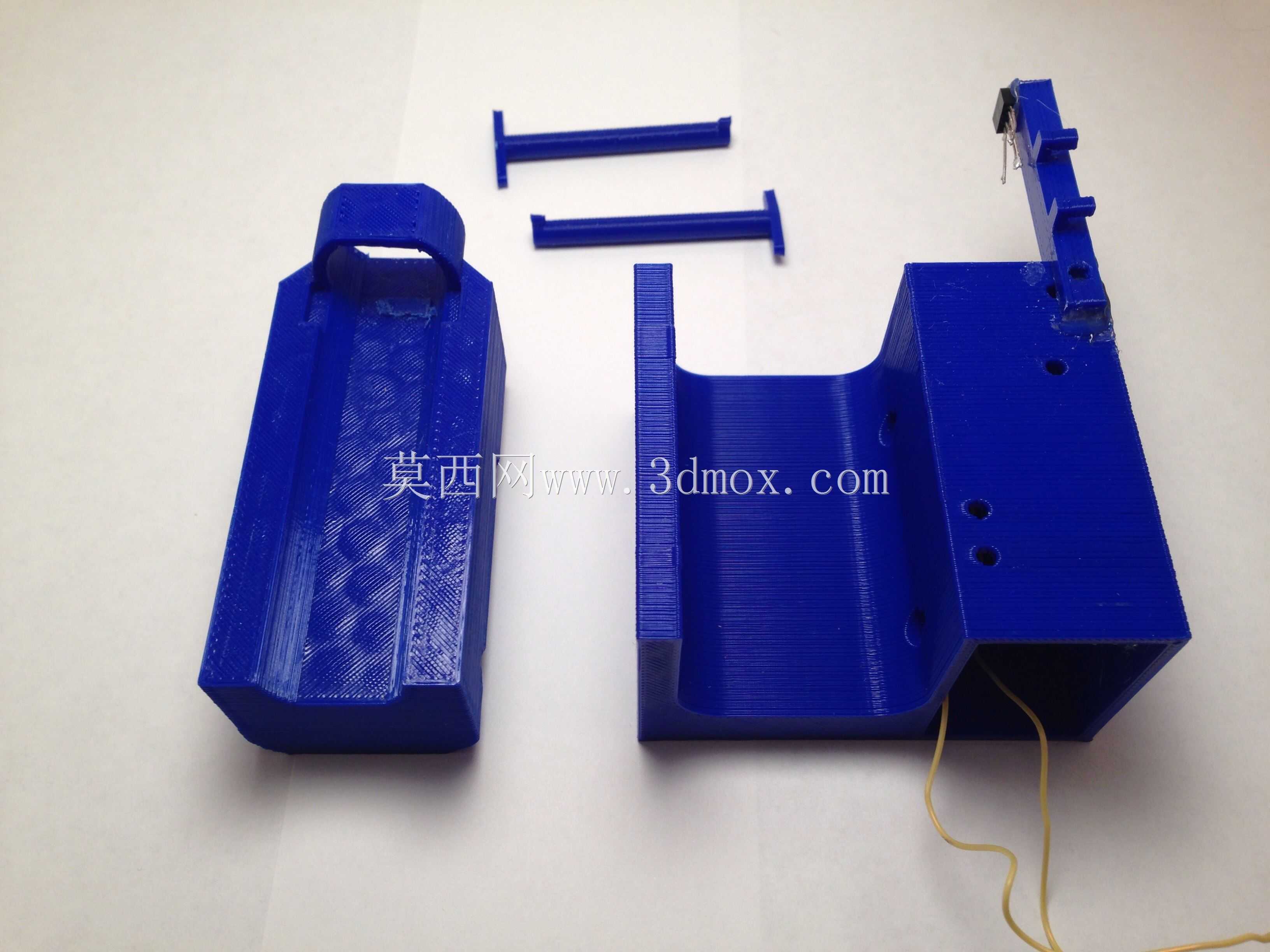

  转速测量误差控制在±1rpm以内,能够准确反映电机从空载到堵转全过程的转速变化。装置配套的测试数据输出可直接对接通用的数据采集表格,能够自动生成扭矩-转速曲线、功率-转速曲线,测试人员不需要额外进行数据换算就能直接得到电机的峰值扭矩、峰值功率、最高空载转速、堵转扭矩等核心性能参数,在RC模型动力匹配过程中,可通过这套装置测试不同齿比搭配下的电机实际输出表现,也能对比不同品牌、不同绕线方案电机的性能差异,为整车传动系统匹配提供量化依据。从结构设计细节来看,装置的外壳采用3D打印成型的拼接结构,壁厚设置为2.5mm,在关键的轴承安装位预埋了金属轴套,避免塑料结构长期受力出现蠕变导致轴系偏移;内部走线全部沿壳体内壁的走线槽布置,

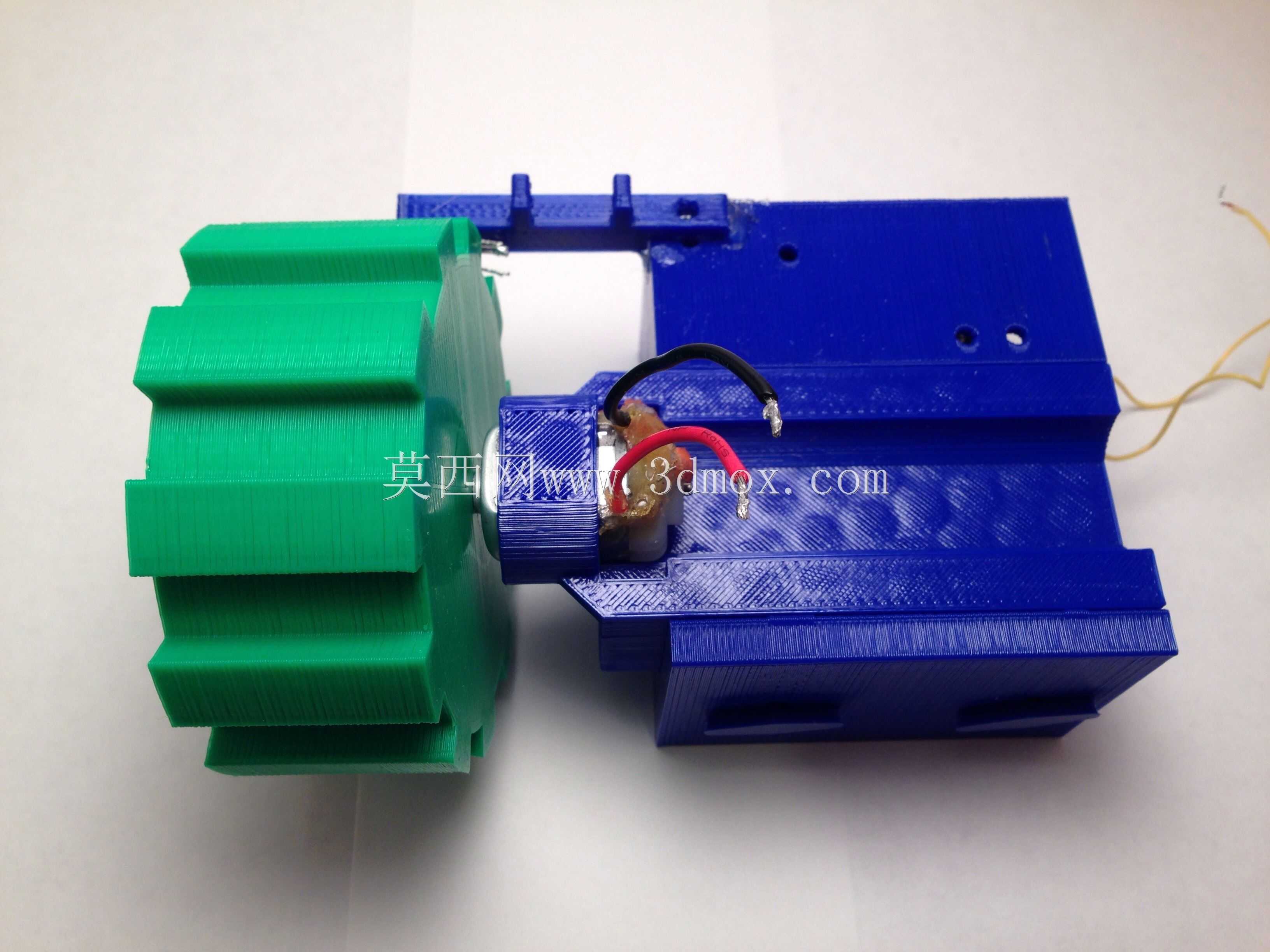

  强电供电线与弱电信号线分开排布,减少信号干扰带来的测试数据波动。前端的输出连接位采用快拆式齿轮对接结构,测试时只需要将适配模数的测试齿轮压装在电机输出轴上,与测功台输入端的齿轮啮合即可,齿轮啮合间隙可通过安装位的调节螺钉进行微调,保证啮合间隙处于0.1-0.2mm的合理区间,既不会因为间隙过大产生回差,也不会因为间隙过小增加额外传动损耗。装置的整体外形尺寸控制在120mm×80mm×60mm范围内,可直接放置在普通工作台面上使用,底部预留了四个M3的安装螺孔,可根据使用需求固定在测试台架上,避免高转速测试过程中装置出现移位。在实际使用过程中,这套装置除了用于RC电机的性能测试外,还可扩展用于小型空心杯电机、微型舵机动力输出的测试,只需要更换对应的电机夹持块与对接齿轮即可完成适配,不需要对主体结构进行改动。设计过程中充分考虑了模型爱好者与小型实验室的使用需求,所有结构件都采用易加工的设计方案,没有特殊的定制化非标零件,轴承、紧固件、传感单元都采用通用标准件,后期维护与零件更换成本极低。传动路径的设计尽量缩短了轴系长度,减少了中间传动环节的功率损耗,整个传动链的机械效率控制在95%以上,确保测试得到的电机输出数据尽可能接近真实值,不会因为装置自身的损耗导致测试结果偏低。电路部分的接线端子全部采用防反插设计,避免测试过程中接线错误损坏传感单元与采集电路,供电接口采用通用的直流插座,可直接搭配模型常用的直流电源供电,不需要额外配置专用供电模块。
