迪卡侬面罩适配体位通气转接结构

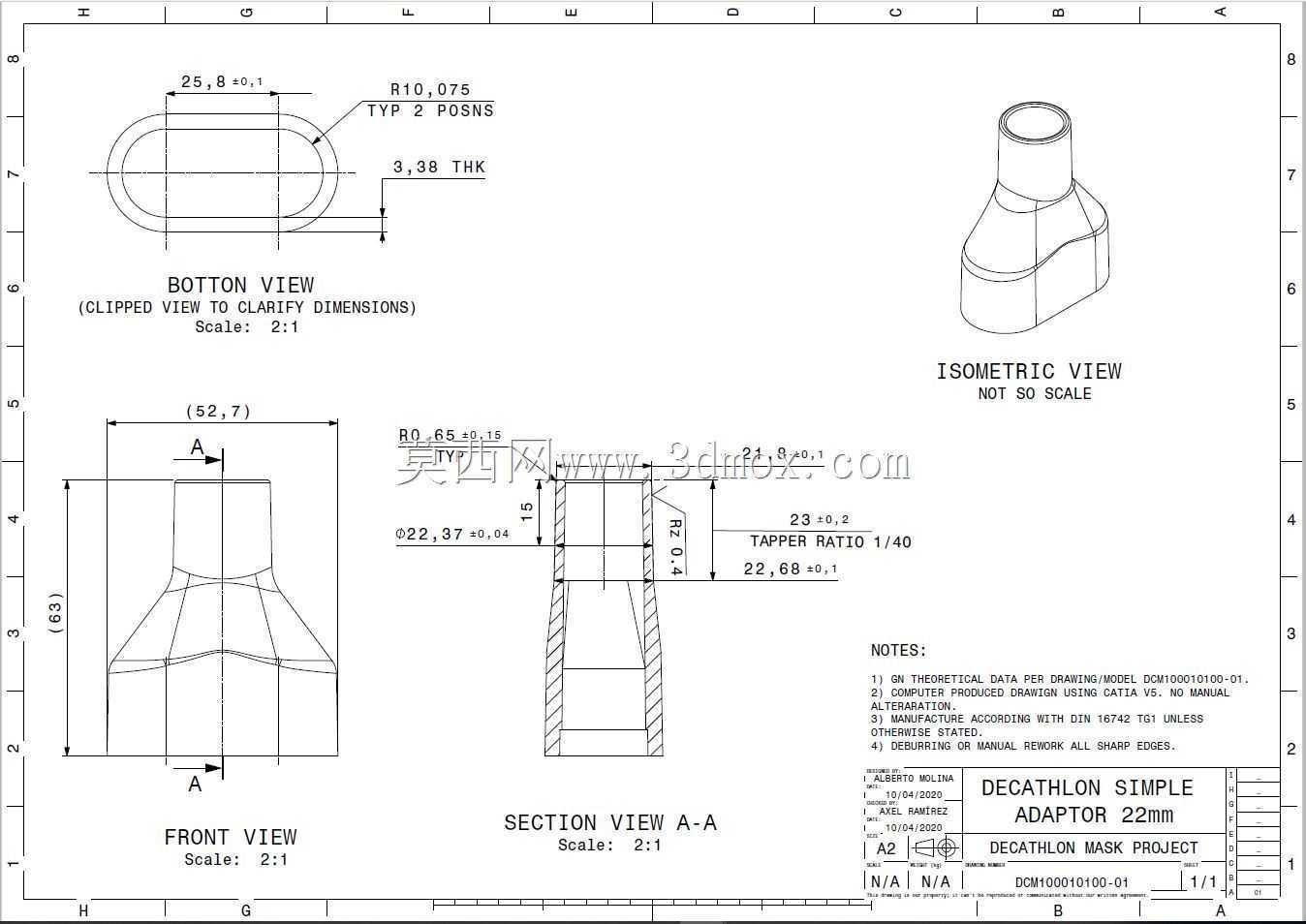

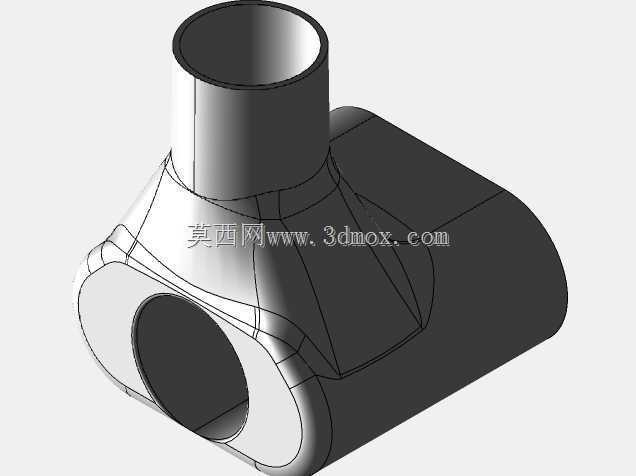

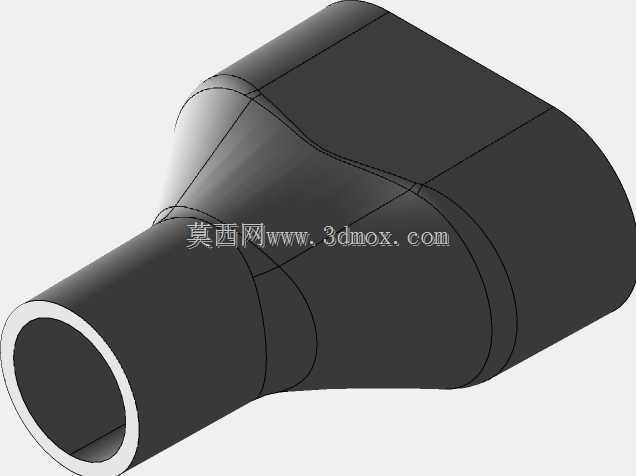

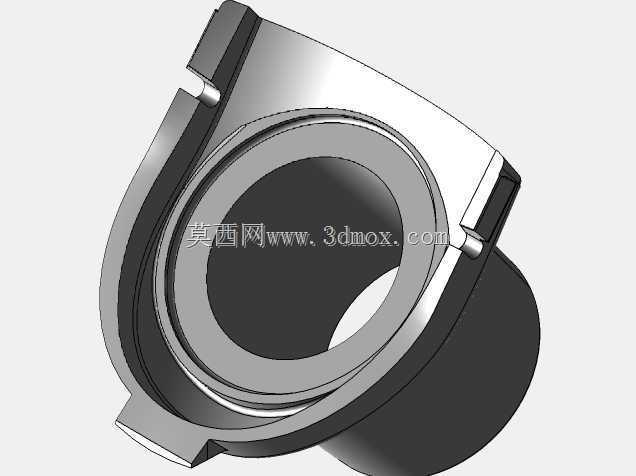

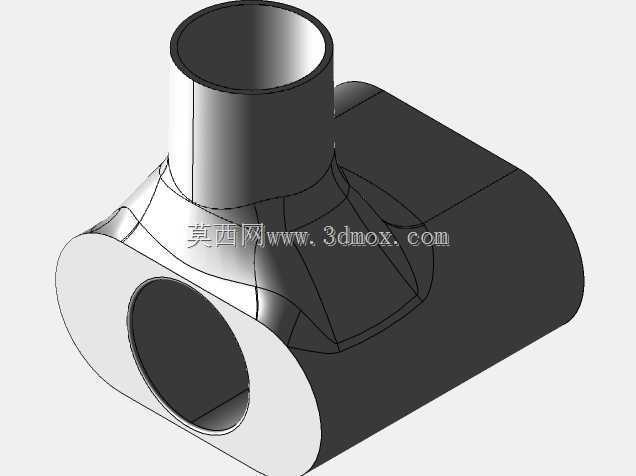

　　这款适配结构的开发初衷，是解决现有民用潜水面罩在临床体位通气场景下的接口不匹配问题，日常临床开展俯卧位通气操作时，常规呼吸管路无法直接与市售迪卡侬全面罩接驳，面罩本身的密封结构原本针对水下使用设计，面部贴合区域的软胶唇边能在一定压力下保持与面部轮廓的紧密贴合，恰好能满足通气过程中的密封要求，但面罩原有接口仅适配 snorkel 呼吸管，无法对接标准呼吸回路，这也是这款转接件的核心设计出发点。从结构设计逻辑来看，转接件采用分体式卡扣定位结构，与面罩连接的一端完全复刻原有呼吸管的卡扣轮廓与密封槽尺寸，安装时无需对面罩本体做任何裁切、打孔改造，直接替换原有呼吸管即可完成装配，卡扣的卡合深度经过反复校核，

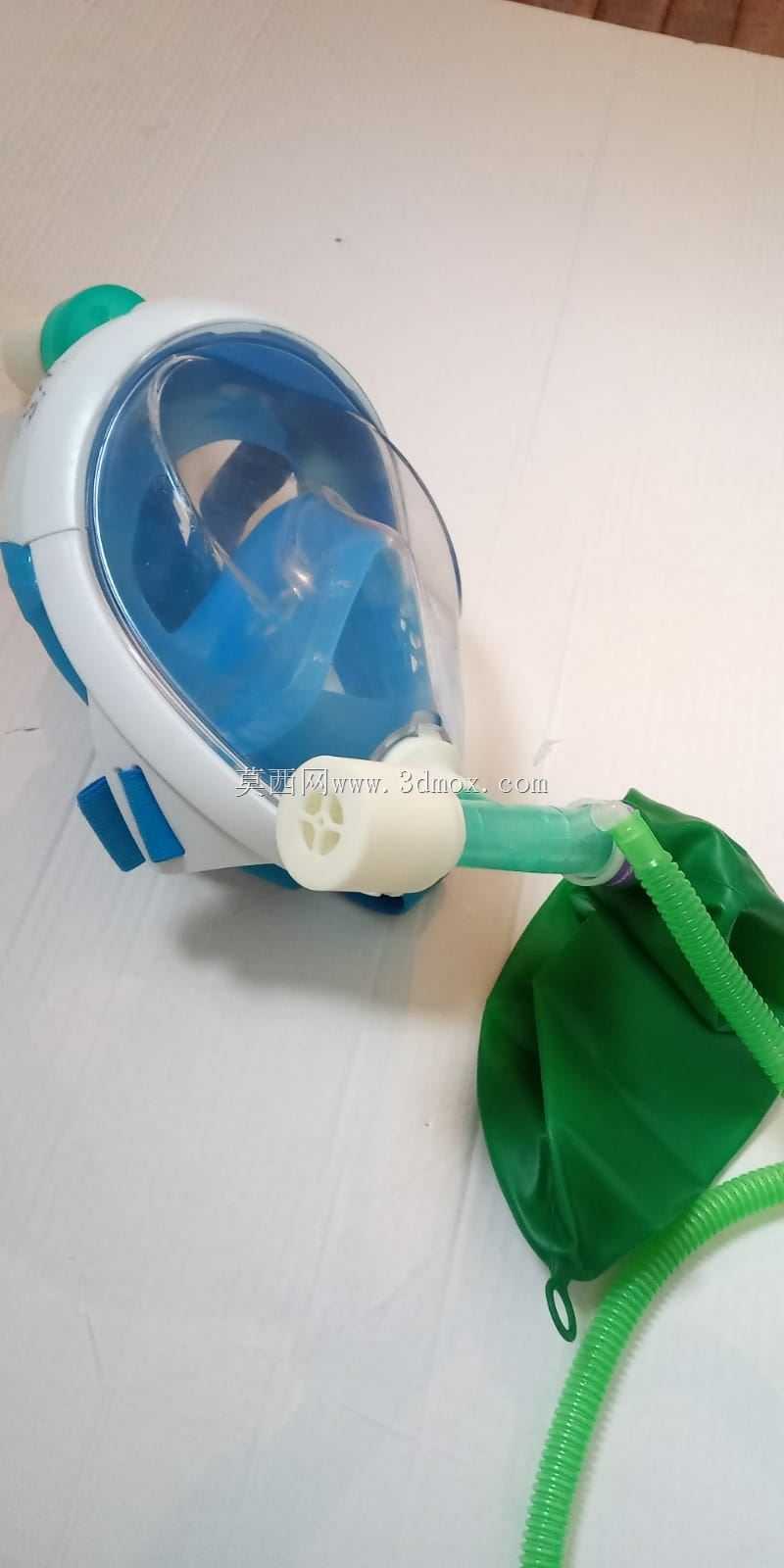

　　确保在通气回路带压状态下不会出现脱开、漏气问题，密封槽内预留了标准O型圈的安装位，可根据使用场景选择不同硬度的密封件，兼顾密封性能与拆装便捷性。转接件的另一端采用标准鲁尔接口外轮廓，可直接匹配常规呼吸回路的管路接头，同时在接口侧壁预留了测压支路的连接位，无需额外加装三通接头即可接入气道压力监测管路，减少回路中的多余连接点，降低漏气风险。从安装边界来看，转接件整体突出面罩本体的长度控制在65mm以内，避免在患者俯卧位时转接件与床面、支撑垫产生干涉，整体最大外径32mm，不会遮挡面罩原有排气阀的气流通道，保证面罩本身的泄压功能正常运作。在实际临床场景中，这类转接结构可快速将民用全面罩转化为临时无创通气面罩使用，

　　尤其是在公共卫生事件应急状态下，常规医用面罩供应不足时，可通过这类转接件快速拓展现有民用物资的使用场景，相比临时改造的胶带粘接、管材插接方案，这款转接件的结构一致性更好，密封可靠性更高，不会出现因粘接不牢导致的通气压力不足问题。结构设计过程中充分考虑了不同使用场景的兼容性，转接件的气流通道做了平滑过渡处理，没有直角突变结构，尽可能降低通气过程中的气流阻力，通道内壁的粗糙度控制在Ra1.6以下，减少湍流产生，降低通气过程中的噪音与气流损耗。同时转接件的壁厚做了均匀化处理，整体壁厚保持2.5mm，既满足结构强度要求，也适配常见的FDM、光固化3D打印工艺，应急场景下可快速完成小批量制作，无需开模即可投入使用。在面部贴合的受力传递上，

　　转接件与面罩的连接点做了加强筋处理，避免管路拖拽时作用力直接作用在面罩薄壳结构上导致面罩变形、破坏面部密封，加强筋的走向顺着面罩原有壳体的应力分布方向设计，不会在面罩本体上产生额外的应力集中点。针对体位通气时可能出现的冷凝水问题，转接件的气流通道底部预留了微小的导流槽，可将回路中产生的冷凝水引导至面罩下部的集液区域，避免冷凝水直接冲入面罩内部影响患者使用体验。整个结构没有多余的突出棱角，所有外边缘都做了R2以上的圆角处理，避免在使用过程中剐蹭患者皮肤、勾扯医护人员的防护装备。从材料适配性来看，结构设计预留了足够的壁厚公差，可使用PLA、PETG、ABS等常见3D打印材料制作，也可通过注塑工艺批量生产，不同材料制作的转接件都能保证卡扣连接的可靠性，不会因材料轻微的收缩率差异导致装配困难。在实际测试中，这款转接件在40cmH2O的通气压力下可保持无明显泄漏，满足无创体位通气的压力要求，拆装一次的时间不超过10秒，可快速完成面罩与回路的连接与分离，适配临床快节奏的操作需求。
