卧式滚筒筛分输送一体化工业设备结构

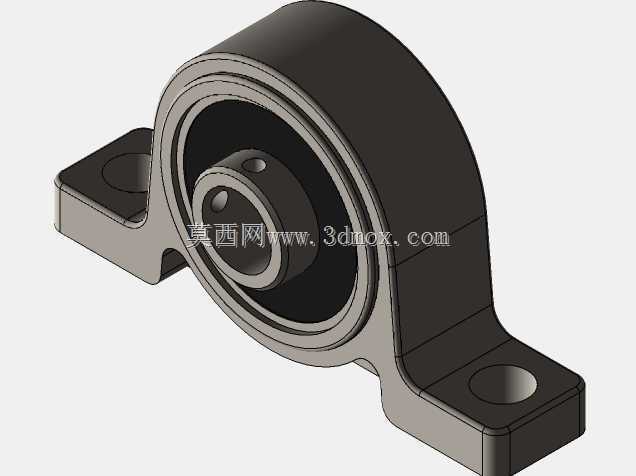

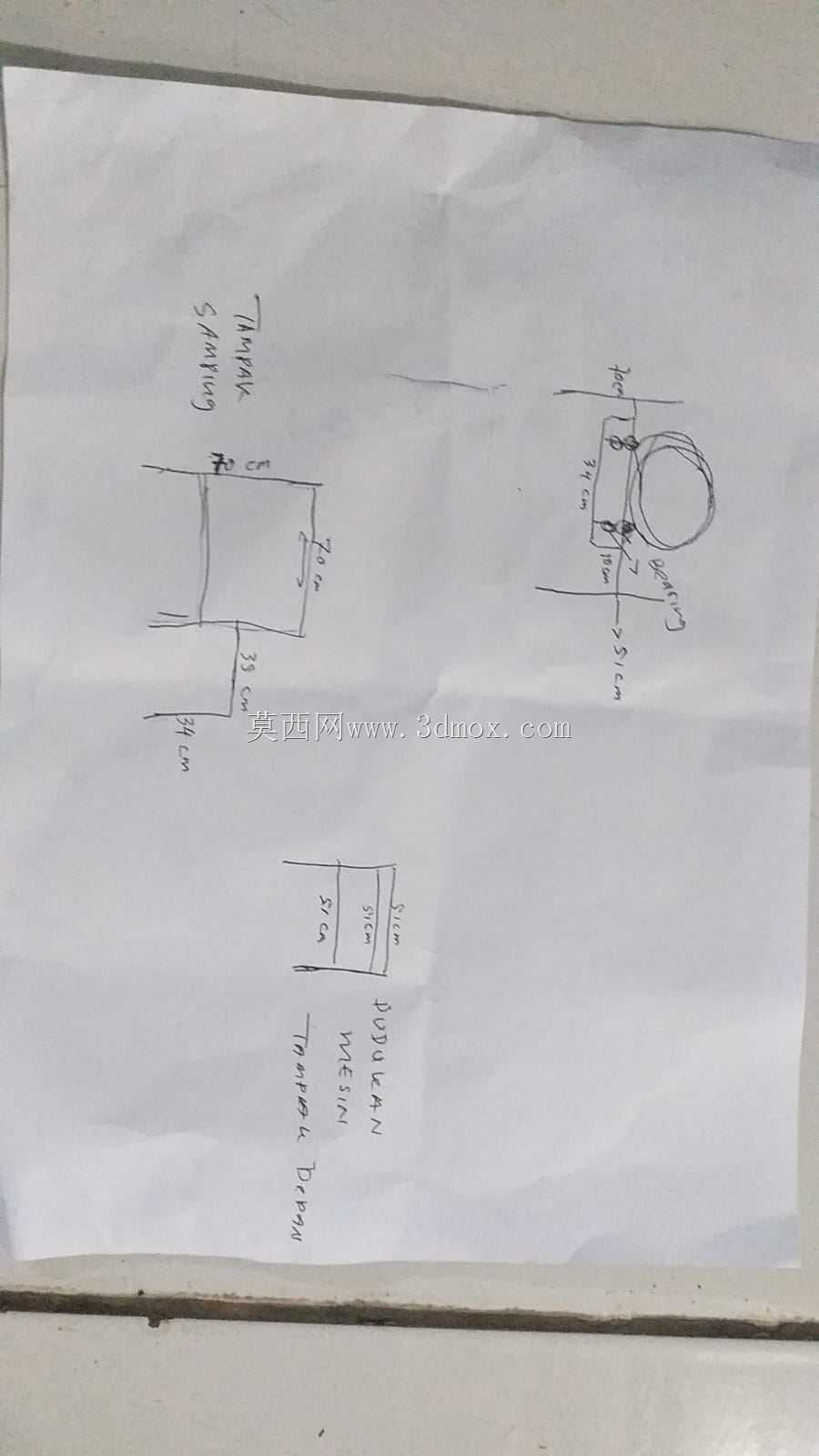

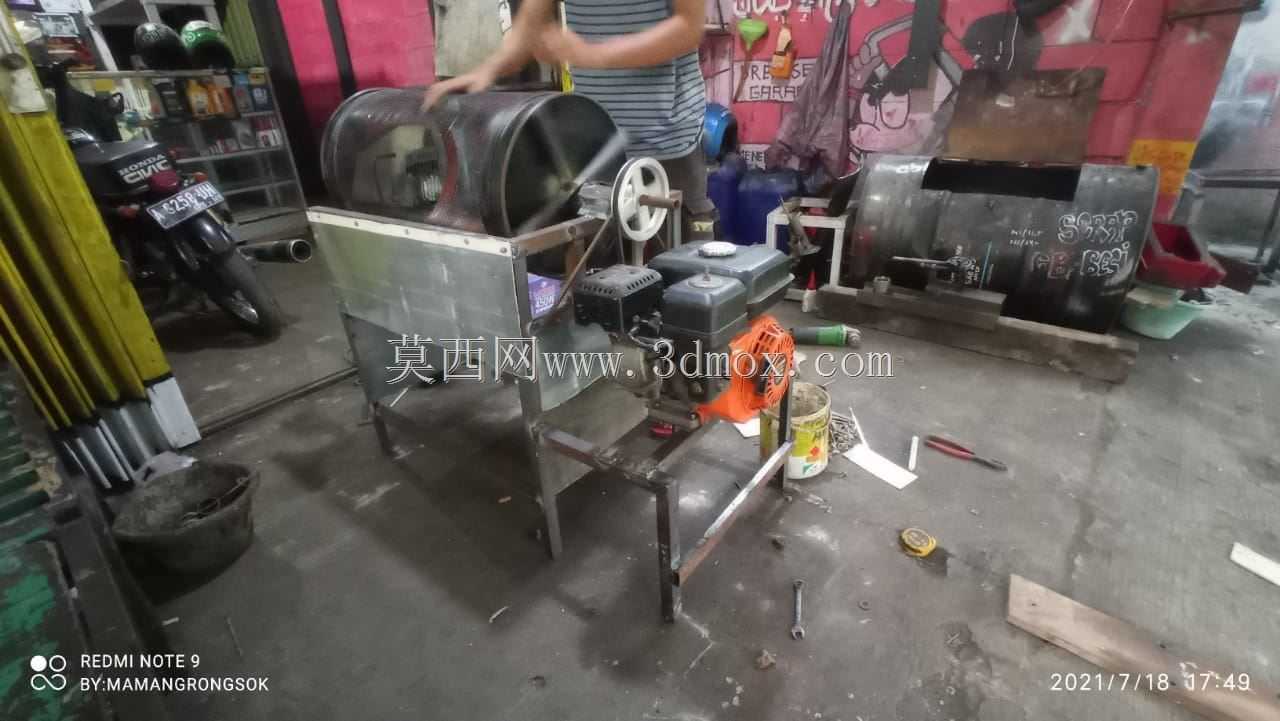

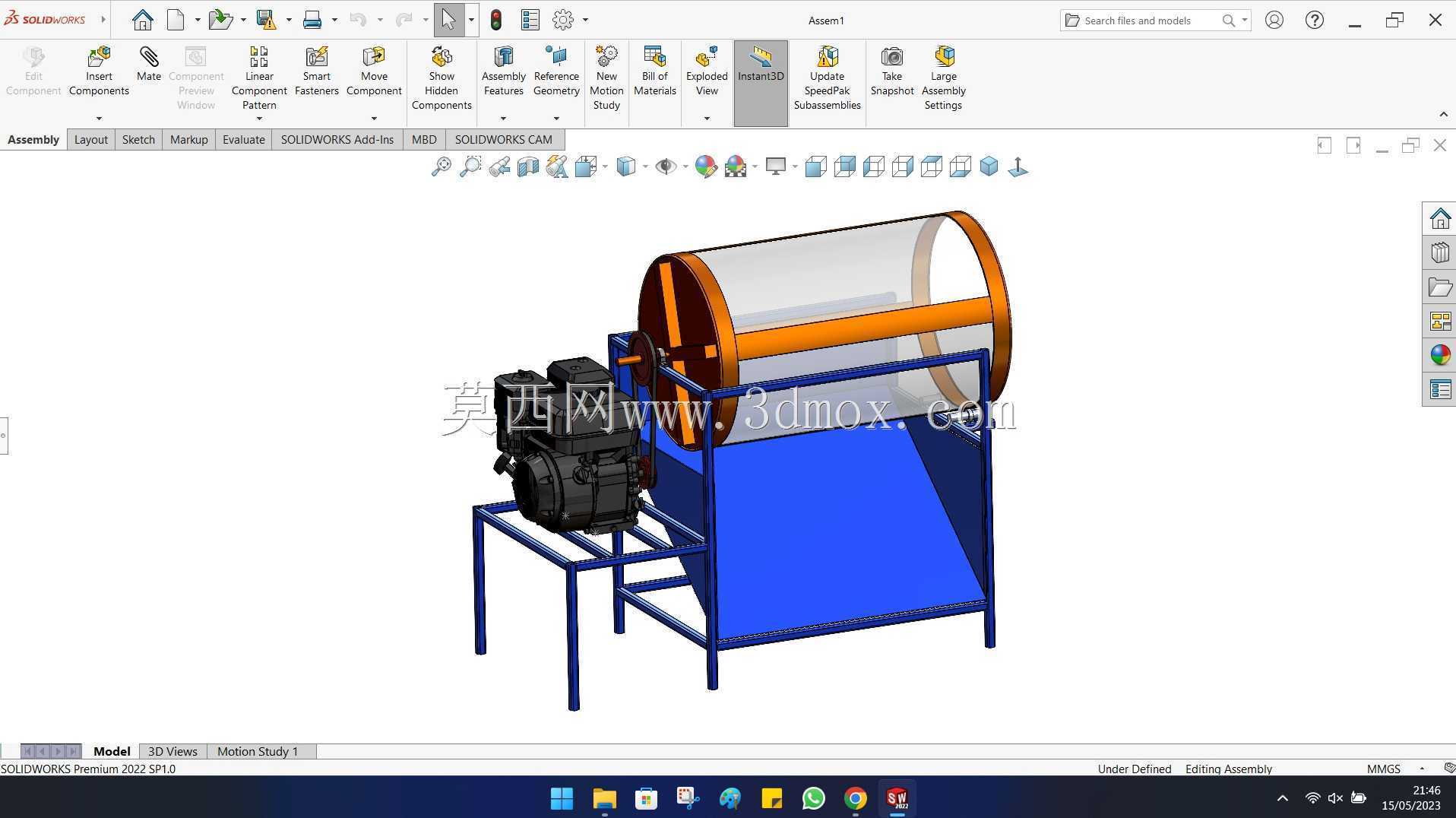

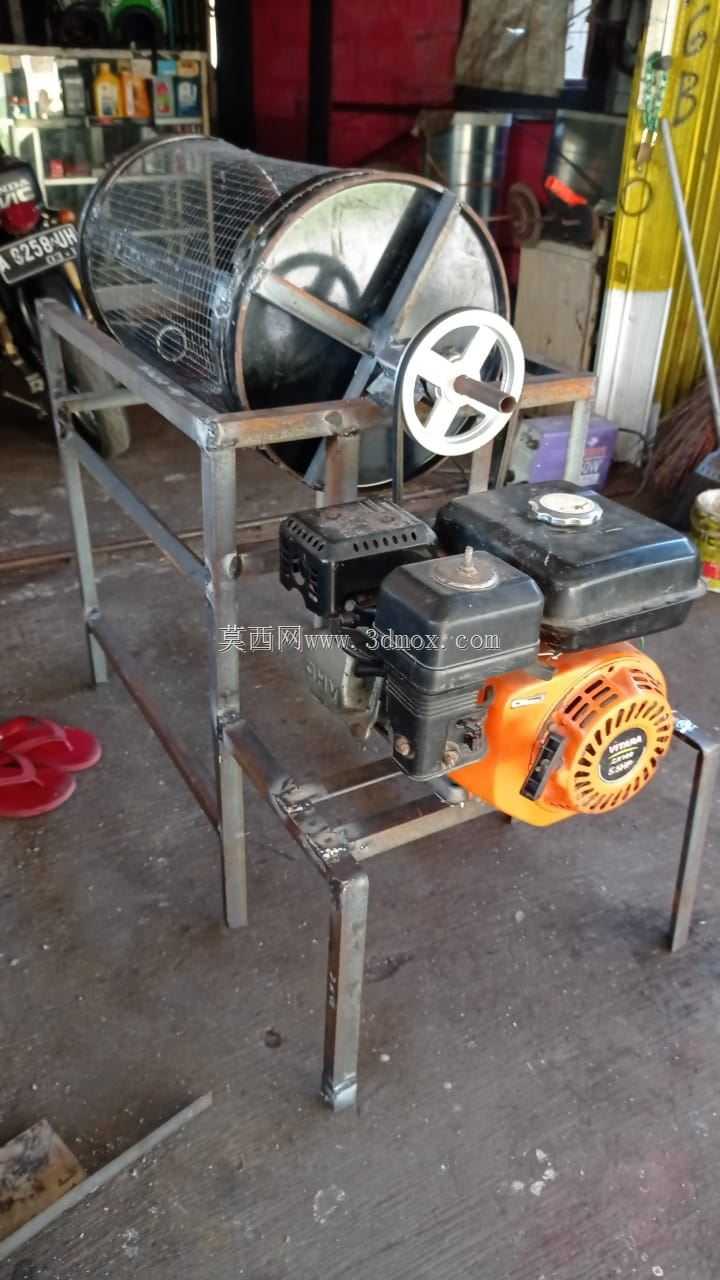

　　这套卧式滚筒筛分设备的结构设计，核心面向散状颗粒物料的分级分选作业场景，常见于粮食初加工、建筑骨料筛分、固体废弃物分选、农副产物清选这类需要对不同粒径散料做连续分级的生产环节。设备整体采用卧式布置的滚筒作为核心筛分执行部件，倾斜安装的筛筒在动力驱动下匀速回转，进入筒内的物料随筒壁提升、抛落过程中，小于筛网孔径的颗粒透筛落入下方接料区域，大于孔径的物料沿滚筒倾斜方向从末端排出，完成粒径分级的核心作业。从结构布局来看，设备采用方管焊接成型的一体式机架作为承载基础，机架支腿做了等高度差设计，让安装后的滚筒保持固定倾斜角度，这个角度的取值直接关联物料在筒内的停留时间——角度过大时物料流速过快筛分不充分，角度过小则容易造成筒内积料堵网，

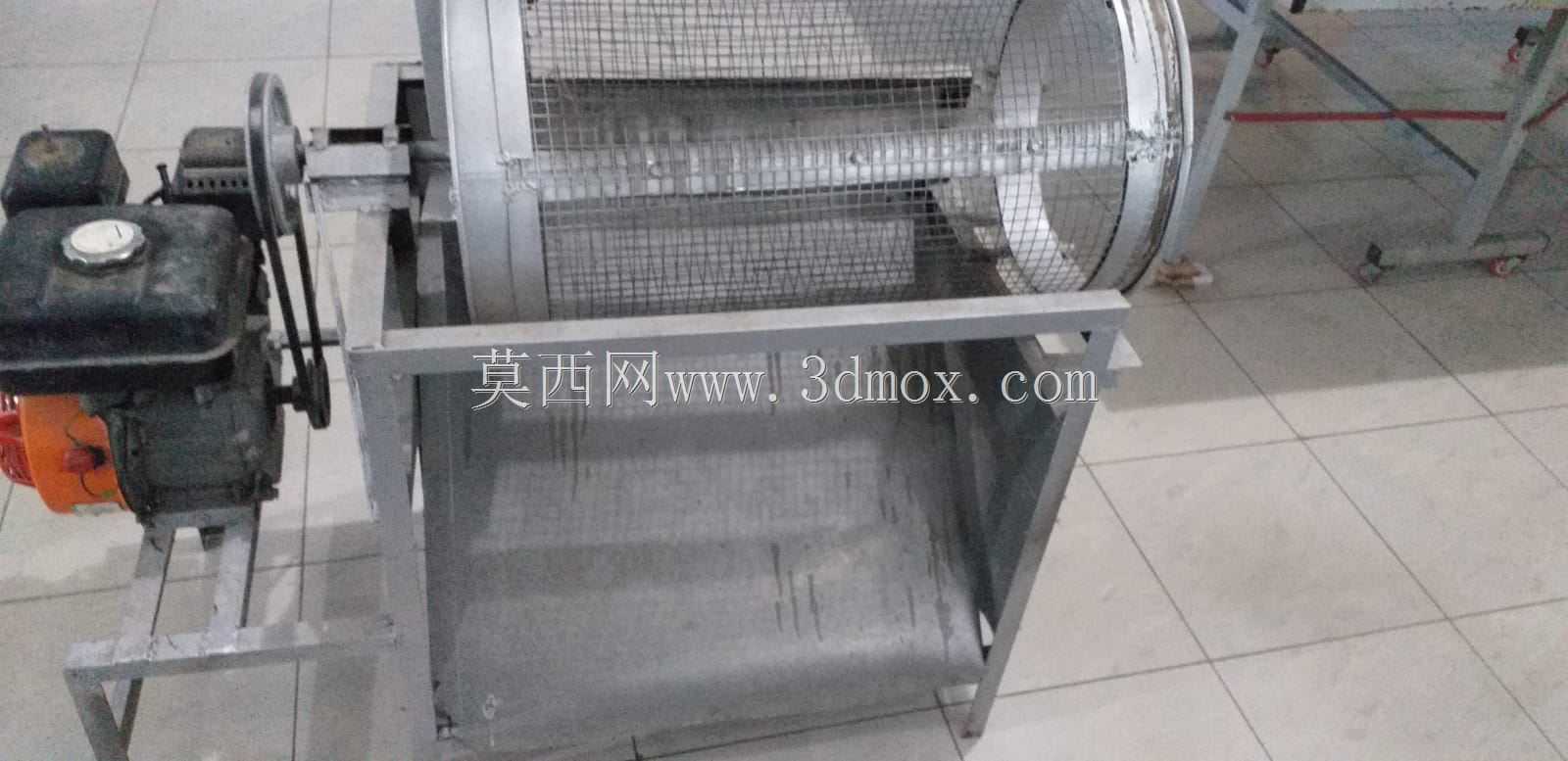

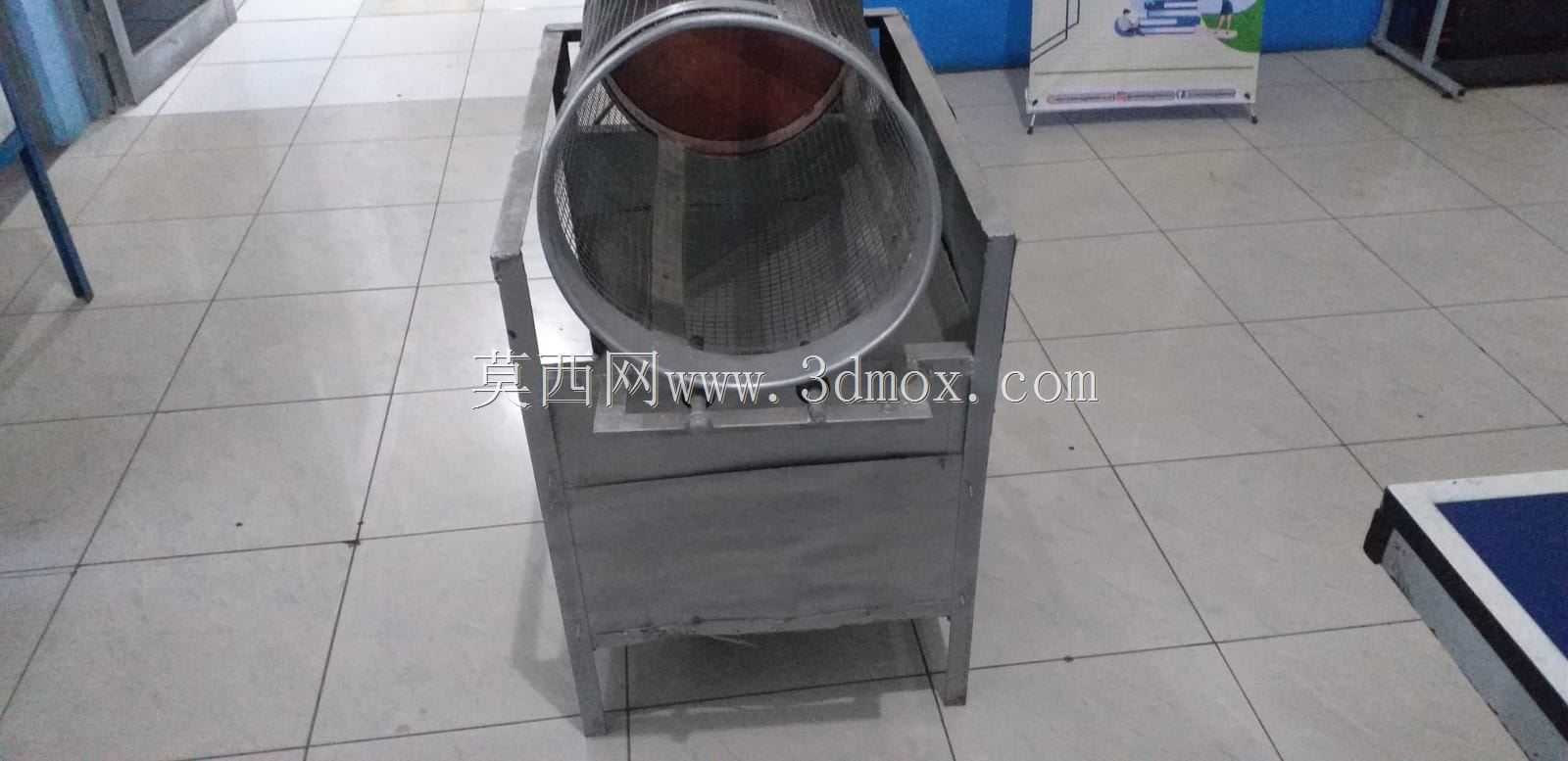

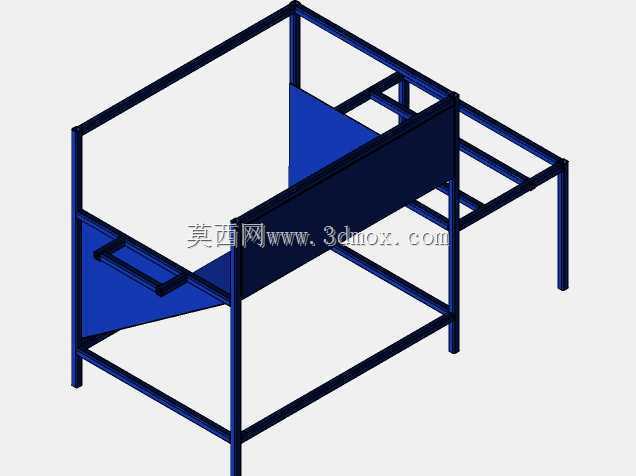

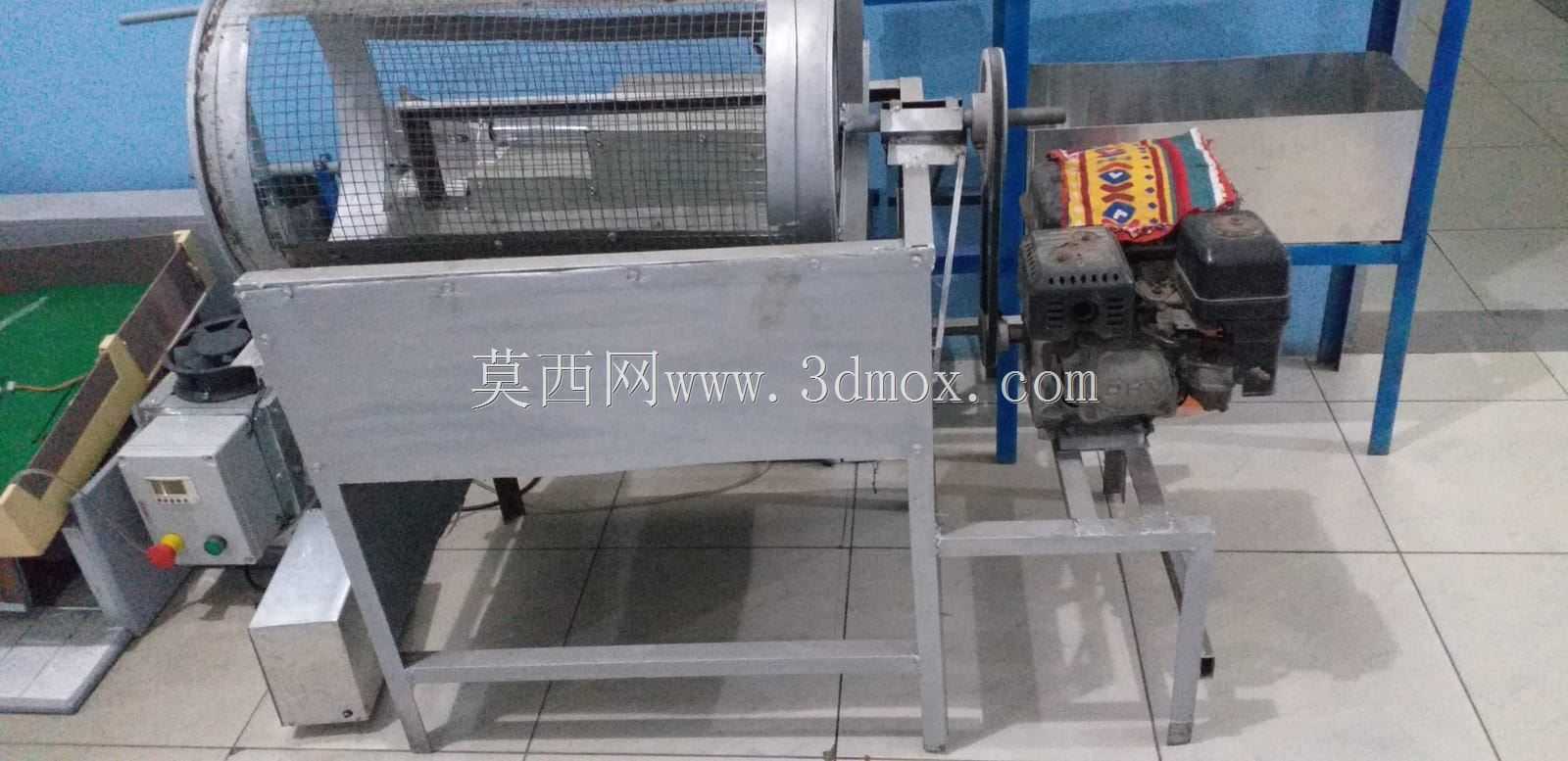

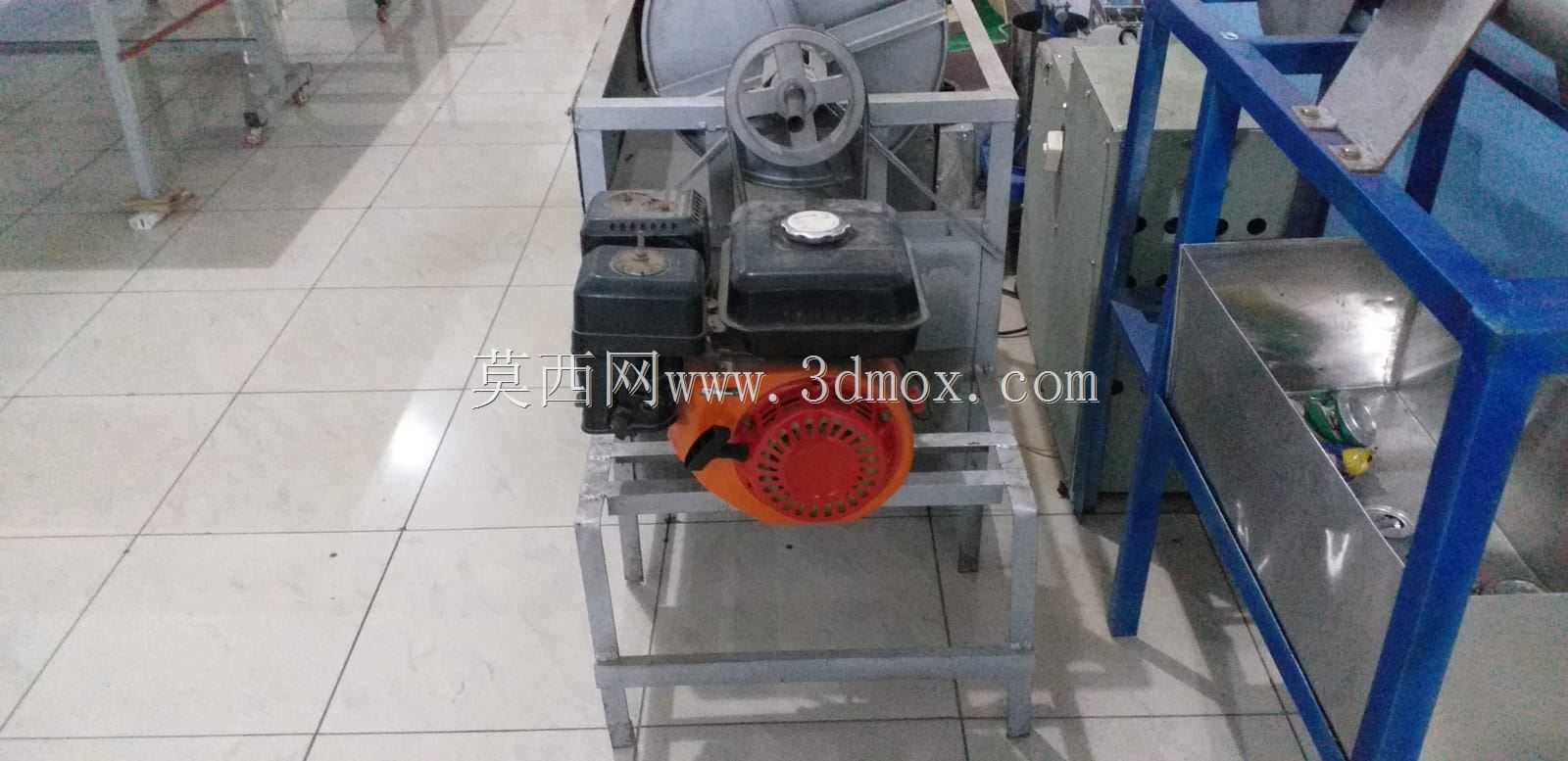

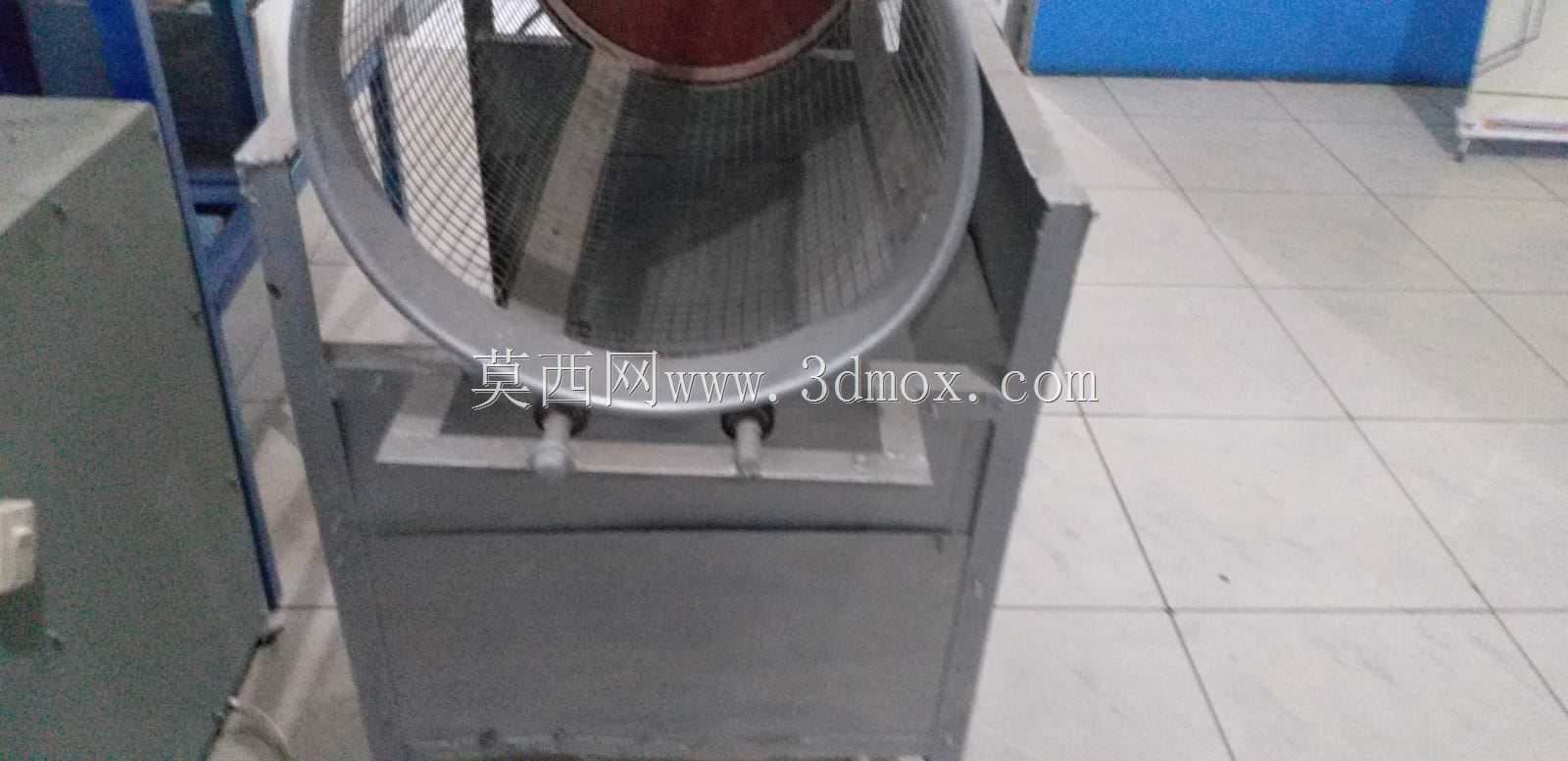

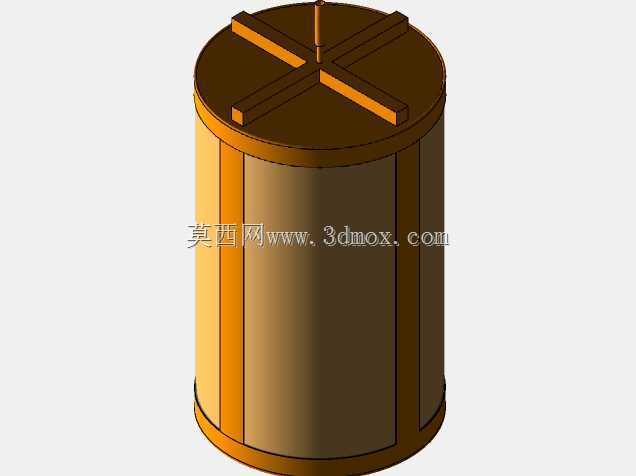

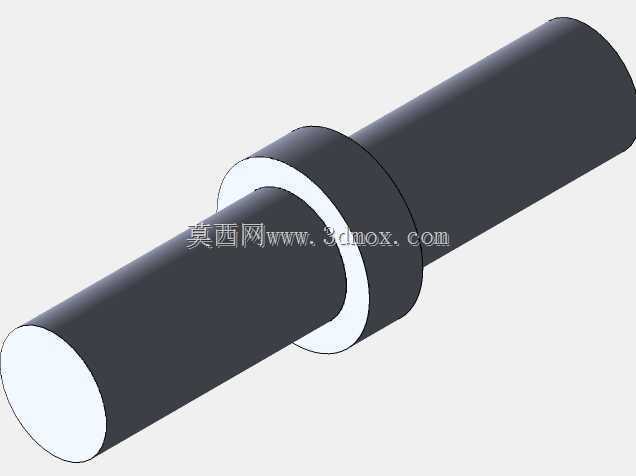

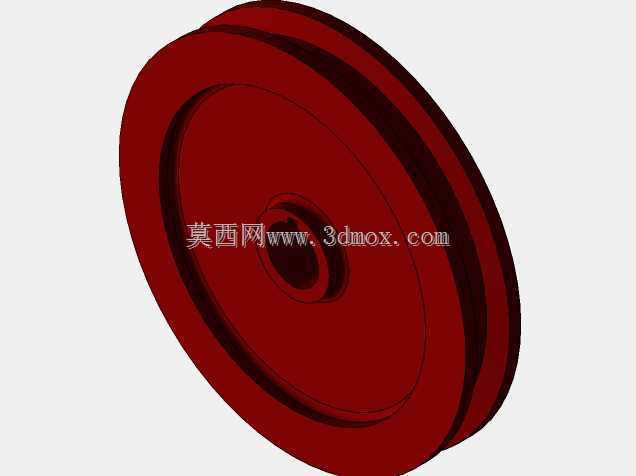

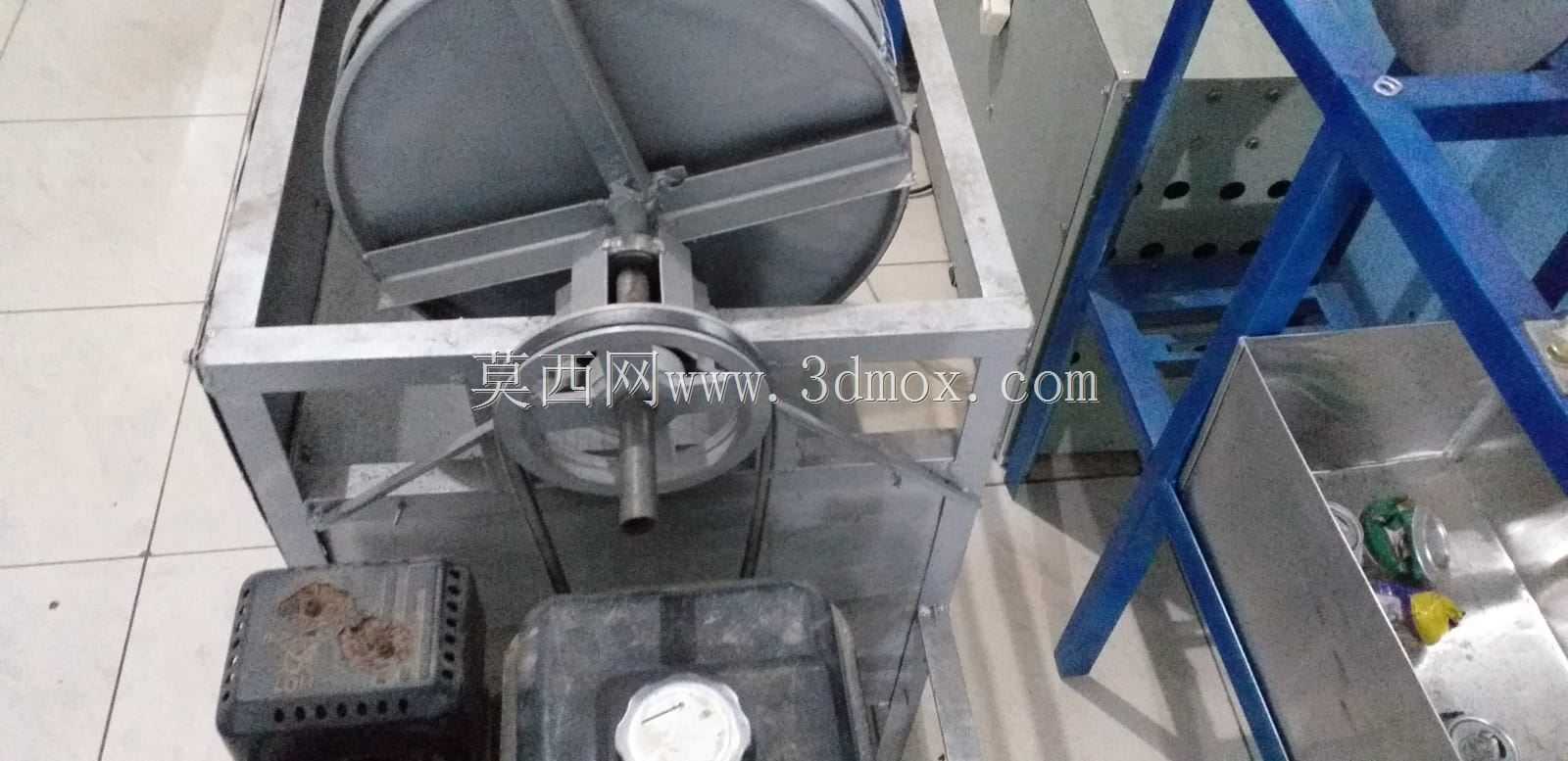

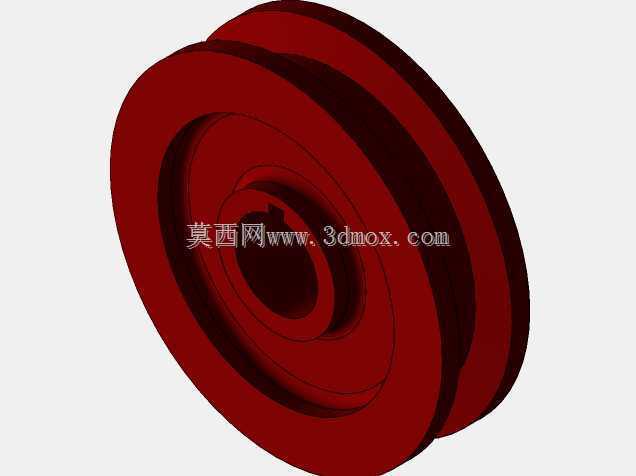

　　设计时需要结合处理物料的堆积密度、粒径分布做匹配调整，常规散料作业场景下倾角多控制在3-7度区间。机架一侧预留了独立的动力单元安装位，动力总成通过带传动结构连接滚筒主轴，带传动的选择一方面可以缓冲启动时的冲击载荷，另一方面过载时皮带打滑能保护核心传动部件不受损坏，避免硬连接状态下卡料造成的电机烧损、主轴变形问题。滚筒部分采用辐条式支撑结构搭配环形加强圈，筛网贴合固定在筒体内壁，端部设置十字形辐板连接主轴，这种结构相比全封闭筒体大幅降低了设备自重，同时减少了转动过程中的风阻与无用功耗，筒体外侧设置的橙色环形箍圈既做筛网的轴向压紧固定，也能作为滚筒转动的径向加强结构，提升长筒体的抗变形能力。机架下方的蓝色斜向导料板采用倾斜溜槽设计，

　　透筛后的物料沿导料板斜面滑向指定出料位置，无需额外增设输送单元即可完成筛下物的归集导出，导料板与机架采用螺栓连接，后期可以根据出料方向的布置需求调整安装角度，适配不同生产线的出料对接要求。从安装边界来看，设备整体占地为矩形布局，支腿底部预留了地脚螺栓安装孔，安装时需要保证机架整体水平度偏差控制在千分之二以内，避免滚筒转动过程中出现偏载、窜轴问题；动力单元的接线端需要预留足够的检修空间，滚筒两端的密封间隙要控制在合理范围，既不能间隙过大造成粉尘外溢，也不能间隙过小出现转动摩擦干涉。设计过程中针对筛网的固定方式做了优化，采用压条加螺栓的快拆结构，更换不同孔径筛网时无需拆解整个滚筒总成，大幅缩短不同筛分规格切换时的停机调整时间；

　　机架的焊接位置全部做了去应力处理，避免长期受交变载荷作用出现焊缝开裂、机架变形的问题。滚筒的转速设计也做了针对性匹配，转速过高时物料会在离心力作用下贴附在筒壁无法抛落，完全失去筛分作用，转速过低则物料抛落强度不足，筛分效率低下，常规作业场景下的转速多控制在临界转速的30%-50%区间，保证物料能被提升到合适高度后均匀抛落，兼顾筛分效率与透筛率。设备的进料端设置在滚筒高位侧的敞口位置，可以直接对接上游皮带输送机、料仓出料口，无需额外增设进料溜管的转接结构，降低整条生产线的布置成本；滚筒低位侧的出料口预留了法兰连接位，可以对接下游输送设备或者集料容器，实现连续化的筛分作业流程。
