15X15方形铝型材横向连接安装板

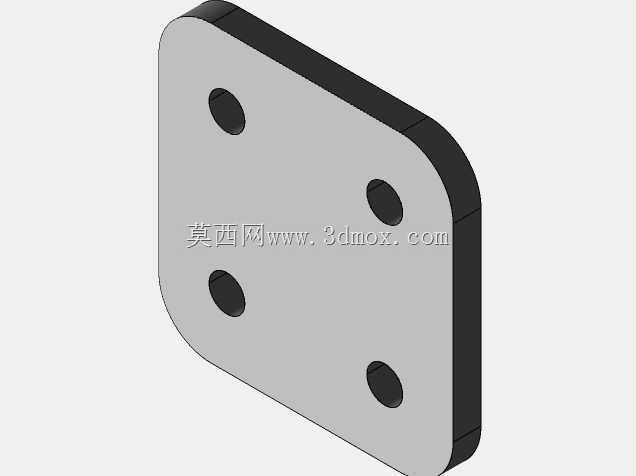

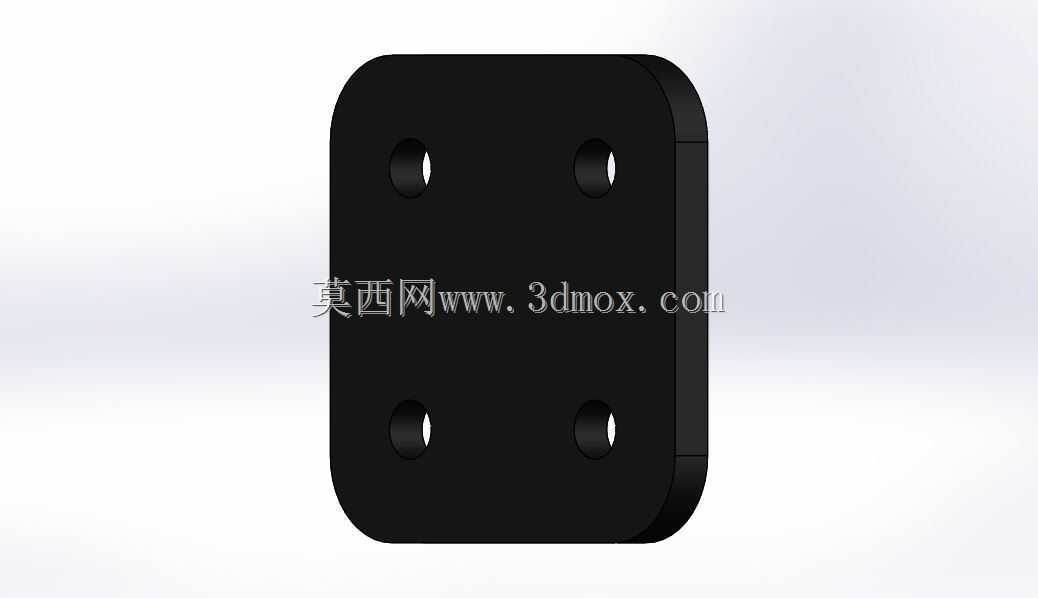

　　在铝型材框架搭建的实际工程场景里，这类方形连接板是小截面型材做横向拼接时的核心配套零件，日常做小型设备护罩、桌面级工装架、轻型物料承载台的时候，经常会遇到两根同规格15系列铝型材需要垂直于型材长度方向做横向对接的工况，这时候如果直接用角件连接，不仅会在型材外侧突出安装结构，占用框架的有效使用空间，对于需要平整安装面的场景比如小型检测设备的台面框架、桌面型实验架的层板支撑来说，外凸的角件还会干涉后续的面板安装、附件挂载。这款15X15规格的方形安装板，就是专门针对这类窄宽度铝型材的横向连接需求设计的，整体采用圆角方形的板状结构，四个角做圆弧过渡处理，避免安装后尖锐边角划伤操作人员，也能减少框架组装过程中板件与型材槽口的剐蹭，降低装配时的对位难度。板体上设置的四个安装孔位，完全匹配15系列铝型材的端面安装孔中心距，安装时不需要在型材端面额外做打孔攻丝的二次加工，直接使用配套的内六角螺栓就可以将连接板与两根待对接的铝型材端面锁紧固定，整个连接过程不需要复杂的工装辅助，单人就可以完成框架的拼接作业，对于小批量定制化的铝型材框架项目来说，能大幅减少现场加工的工作量，缩短组装周期。从安装边界来看，这款连接板的整体外轮廓尺寸和15系列铝型材的外截面尺寸完全匹配，安装后板体不会突出型材的外表面，整个连接位置和型材外表面保持齐平，后续在框架外侧安装亚克力面板、钣金封板的时候，不需要额外对连接位置做避位处理，封板可以直接贴合在型材表面固定，

　　能有效提升框架整体的外观整洁度，也避免了连接位置藏污纳垢的问题，适合用在对洁净度有一定要求的小型实验设备框架、电子车间的物料周转架搭建场景。在设计这款连接板的时候，首先考虑的是小截面铝型材的连接强度问题，15系列铝型材本身的截面尺寸较小，壁厚通常在1.2mm到1.5mm之间，如果采用侧面打孔用螺栓对接的方式，很容易因为型材壁厚不足导致螺纹滑牙，连接可靠性差，而采用端面连接板的形式，螺栓的锁紧力是沿着型材的长度方向传递，受力方向和铝型材的纤维方向一致，能充分发挥铝型材本身的抗压强度，即使是承载一定重量的层板或者小型设备主机，连接位置也不会出现松动、变形的问题。板体的厚度经过实际工况验证，既不会因为过薄导致锁紧时板件弯曲变形，

　　也不会因为过厚增加不必要的材料成本和整体重量，四个安装孔采用沉孔设计，螺栓锁紧后螺栓头可以完全沉入孔内，不会在板体表面突出，进一步保证了安装面的平整度。实际使用的时候，除了两根型材的横向对接，这款连接板还可以用在铝型材框架的端部封盖位置，配合脚轮、可调脚杯的安装，只需要在连接板中心加工对应规格的安装孔，就可以直接将脚轮或者脚杯固定在框架底部，不需要额外采购专用的端面脚轮安装板，提升了零件的通用适配性。在做三维建模的时候，这类连接板的建模逻辑需要严格匹配铝型材的安装基准，首先确定四个安装孔的中心距与型材端面的孔位完全一致，孔位的公差控制在±0.1mm以内，避免现场安装时出现孔位对不上的问题，板体的圆角半径和型材的外圆角半径保持一致，

　　保证安装后轮廓齐平，沉孔的深度和直径要匹配常用的内六角螺栓头尺寸，确保螺栓锁紧后不会突出板面。对于经常做小型铝型材框架设计的结构工程师来说，这类标准连接板的模型可以直接调用，不需要每次重复建模，能有效提升设计效率，在选型的时候只需要确认对接的铝型材截面规格，就可以匹配对应的连接板尺寸，不需要额外做定制化的结构设计，大幅降低了小型框架项目的设计成本和加工成本。在一些轻型自动化设备的机架搭建中，比如小型皮带输送机的侧边框架、桌面型点胶机的支撑框架，这类齐平式的连接板还能避免连接位置干涉设备内部的走线、传动部件安装，因为板体完全贴合型材端面，不会向框架内部突出结构，设备内部的安装空间可以得到充分利用，对于内部空间紧凑的小型设备来说，这种连接方式比传统的角件连接更有优势。
