45度角铝型材连接角件结构设计

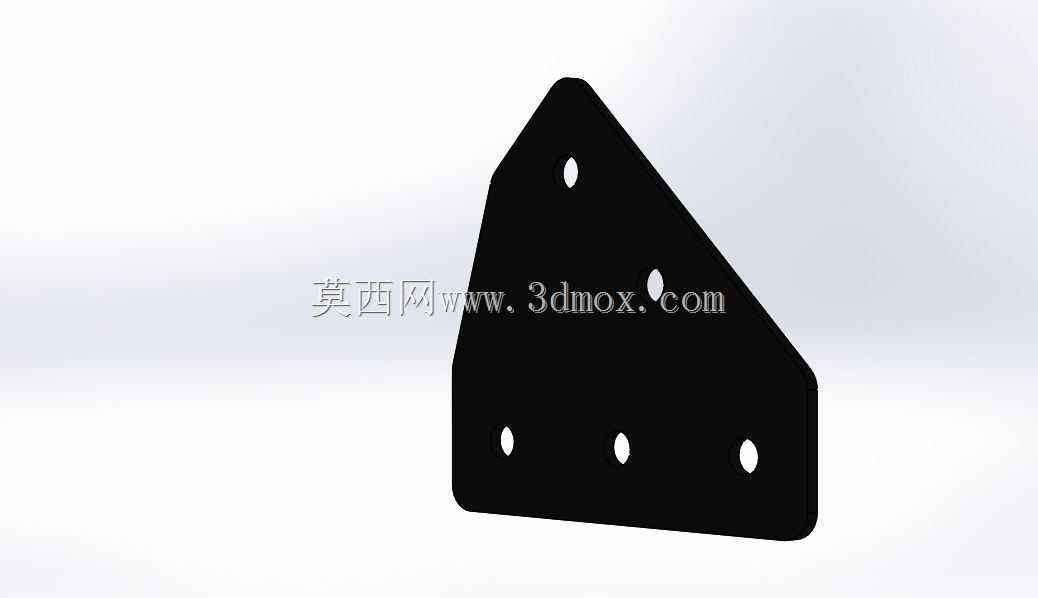

　　在工业铝型材框架搭建的实际工程场景中，非垂直角度的型材连接一直是结构设计里容易被忽略却直接影响框架整体刚性的细节点，这款45度角向连接角件，就是针对30系列铝型材做斜向拼接时的刚性连接需求开发的结构件。日常做设备护网、斜面操作台面、带倾角的物料导槽框架时，常规的直角角码无法适配45度的拼接角度，要是采用现场切角后用螺栓直接对穿的方式，不仅型材端面的切割精度要求极高，拼接后连接处的抗扭性能也很难达到长期使用的要求，设备运行过程中产生的持续振动很容易让拼接位置出现松脱、错位的问题，严重时甚至会导致整个框架的形变。这款角件的整体结构采用三角形承力构型，依托三角形的几何稳定特性，在两个连接面之间形成稳定的支撑结构，

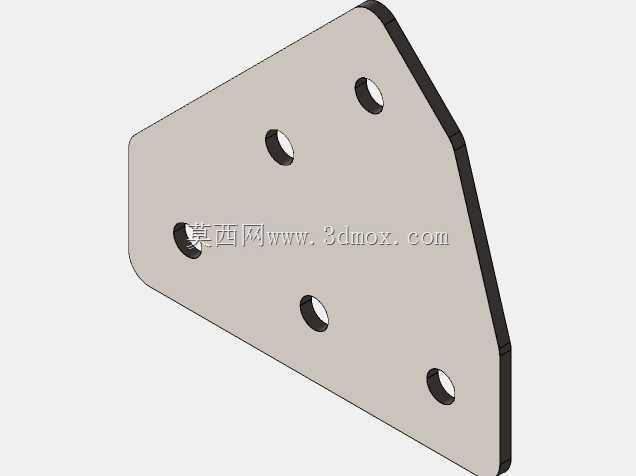

　　避免斜向受力时连接位置出现应力集中的问题。角件本体采用等厚度板材冲压成型，厚度控制在2.65mm，这个厚度是经过实际受力验证的：既不会因为板材过薄导致角件在承受框架侧向载荷时出现弯折变形，也不会因为厚度过大增加不必要的材料成本，同时还能匹配30系列铝型材的槽口安装空间，不会出现角件突出型材表面影响后续板材、门板安装的问题。角件上的五个安装孔位做了精准的位置排布：其中三个孔位对应垂直侧型材的槽口安装位置，两个孔位对应45度斜向侧的型材槽口，所有孔位的中心距都严格匹配30系列铝型材的槽孔间距，安装时不需要在型材上额外做钻孔加工，直接用配套的T型螺栓和法兰螺母就可以完成锁紧固定，现场装配的效率比切角对穿的方式提升60%以上。

　　从安装边界来看，这款角件的两个连接边长度均为30mm，刚好适配30系列铝型材的端面宽度，安装完成后角件的边缘和型材的外边缘齐平，不会突出型材表面，在做外围护板安装时，护板可以完全贴合型材表面，不会出现因为角件突出导致的护板缝隙问题。角件的所有棱边都做了去毛刺处理，避免现场装配时划伤操作人员，同时孔位都做了沉孔设计，螺栓锁紧后螺栓头完全沉入孔位内，不会出现突出的螺栓头勾挂管线、划伤操作人员的隐患。在实际的设备框架应用中，这款角件不仅可以用在45度倾角的台面支撑位置，还可以用在框架的斜向加强筋位置，替代传统的焊接加强筋，不需要做焊接后的表面处理，装配完成后可以直接进行后续的面板安装，后期如果需要调整框架结构，

　　只需要松开螺栓就可以拆卸调整，比焊接结构的复用性高很多。针对铝型材框架经常需要搭配透明亚克力护板的场景，这款角件的安装位置不会和护板的安装压条产生干涉，压条可以顺着型材槽口正常安装，不需要为了避开角件额外裁切压条，减少了现场加工的工作量。在做物料输送线的侧边导槽设计时，45度的角件可以用来固定倾斜的导料板，导料板的角度刚好和角件的角度匹配，不需要额外做角度调整，安装后导料板的角度一致性好，不会出现因为安装角度偏差导致物料卡滞的问题。从受力角度分析，这款角件的三角形结构可以将斜向的载荷均匀分散到两个连接的型材上，避免单个型材承受过大的集中载荷，在长期承受静载荷的场景下，连接位置的形变量可以控制在0.1mm以内，完全满足工业设备框架的刚性要求。如果是在有轻微振动的设备旁使用，搭配防松螺母锁紧后，连接位置不会因为持续振动出现松脱，不需要定期做螺栓复紧的维护工作，降低了设备后期的维护成本。
