板材安装用直角加固内角支撑件

　　在板式构件装配、柜体框架搭建、轻质板材拼接的现场施工与预制组装场景中，内角位置的连接强度直接决定了整体结构的抗形变能力与长期使用稳定性，这类直角内角支撑件正是针对相邻板材垂直拼接位置的受力薄弱点设计的专用连接件。日常作业里，定向刨花板、中密度纤维板、胶合板这类人造板材自身握钉力有限，单纯依靠螺钉垂直锁附的连接方式，在长期承受侧向载荷、反复震动或者温湿度变化带来的板材胀缩应力时，很容易出现连接位松动、板材劈裂、直角角度偏移的问题，加装这类内角支撑件，相当于在垂直相交的两个板材接触面之间额外增加了三角形加强筋结构，把原本集中在螺钉点位的载荷分散到更大的接触面上，大幅提升拼接位置的抗剪切、抗扭转能力。

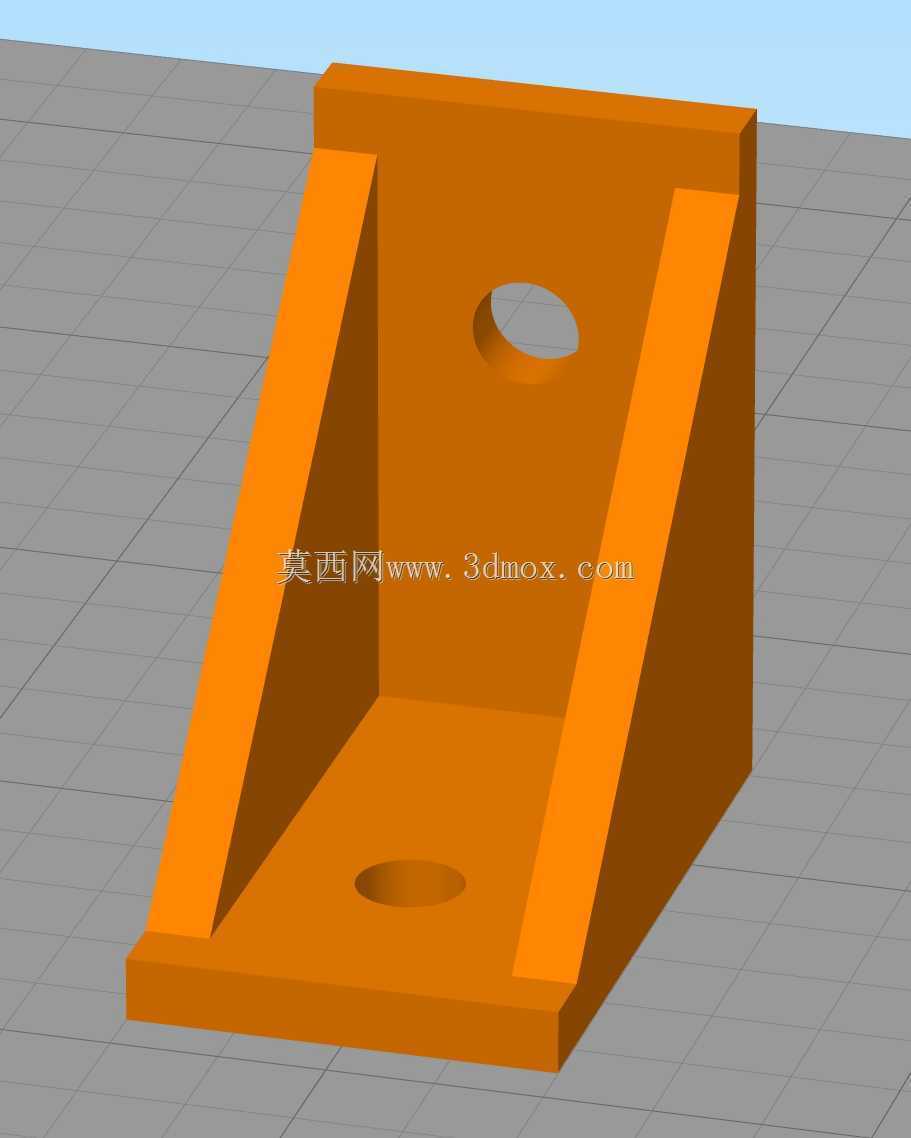

　　从结构设计逻辑来看，这个支撑件采用L型直角基体搭配两侧对称斜向加强筋的构型，两个互相垂直的安装面分别贴合待连接的两块板材内壁，斜向筋条连接两个安装面的自由边，形成稳定的三角受力结构，避免直角位置受外力时出现张开变形。两个安装面上分别预留了圆形安装过孔，孔位位置避开了筋条与基体的衔接应力集中区，安装时螺钉穿过过孔锁入板材内部，过孔的沉台设计可以让螺钉头部完全埋入支撑件表面，不会出现凸起干涉后续板材贴合的问题。支撑件的所有棱边都做了小圆弧过渡处理，没有尖锐的切削毛刺，既避免安装过程中划伤操作人员，也能减少应力集中导致的部件自身断裂风险，表面的均匀涂层可以适应常规室内环境的使用需求，减缓潮湿环境下的锈蚀速度。

　　具体到安装边界尺寸，这款支撑件两个垂直安装边的轮廓尺寸为33mm×33mm，垂直于直角方向的支撑高度为20mm，安装过孔的直径为5mm，可以适配常规的M4自攻螺钉或者配套膨胀螺丝使用，不会出现孔位过大导致的固定偏移，也不会因为孔位过小造成安装时螺钉难以穿入。针对3D打印制作的场景，设计时预留了适配0.5mm挤出宽度的打印参数余量，喷嘴高度设置为0.25mm时，可以兼容0.4mm或者0.35mm直径的喷嘴完成打印，打印过程中不需要额外添加支撑结构，两个安装面与加强筋的衔接位置都做了自支撑角度设计，打印完成后只需要简单去除底部 raft 残留即可直接投入使用，不需要二次打磨或者机加工。

　　实际选型使用时，需要根据待连接板材的厚度选择对应规格的支撑件，确保支撑件的安装面完全落在板材的贴合范围内，不会出现边缘悬空导致的局部压痕；如果是用于承重要求更高的框架结构，可以在同一个内角位置对称安装两个支撑件，或者加密支撑件的排布间距，进一步提升整体连接刚度。安装过程中需要先将两块板材垂直定位固定，再将支撑件贴合在内角位置，先预拧入两颗螺钉调整位置，确保支撑件与两个板材表面完全贴合无间隙后，再将所有螺钉逐一锁附到位，避免强行锁附导致的板材局部凹陷或者支撑件变形。这类支撑件除了用于人造板材的拼接，也可以用于铝合金型材框架的内角加固、小型设备机架的直角位置补强，适用场景覆盖家具组装、展台搭建、小型设备防护外壳制作等多个领域，是结构装配中非常基础但作用关键的通用连接配件。
