G-Bomb不可调电机安装架及皮带轮盖结构

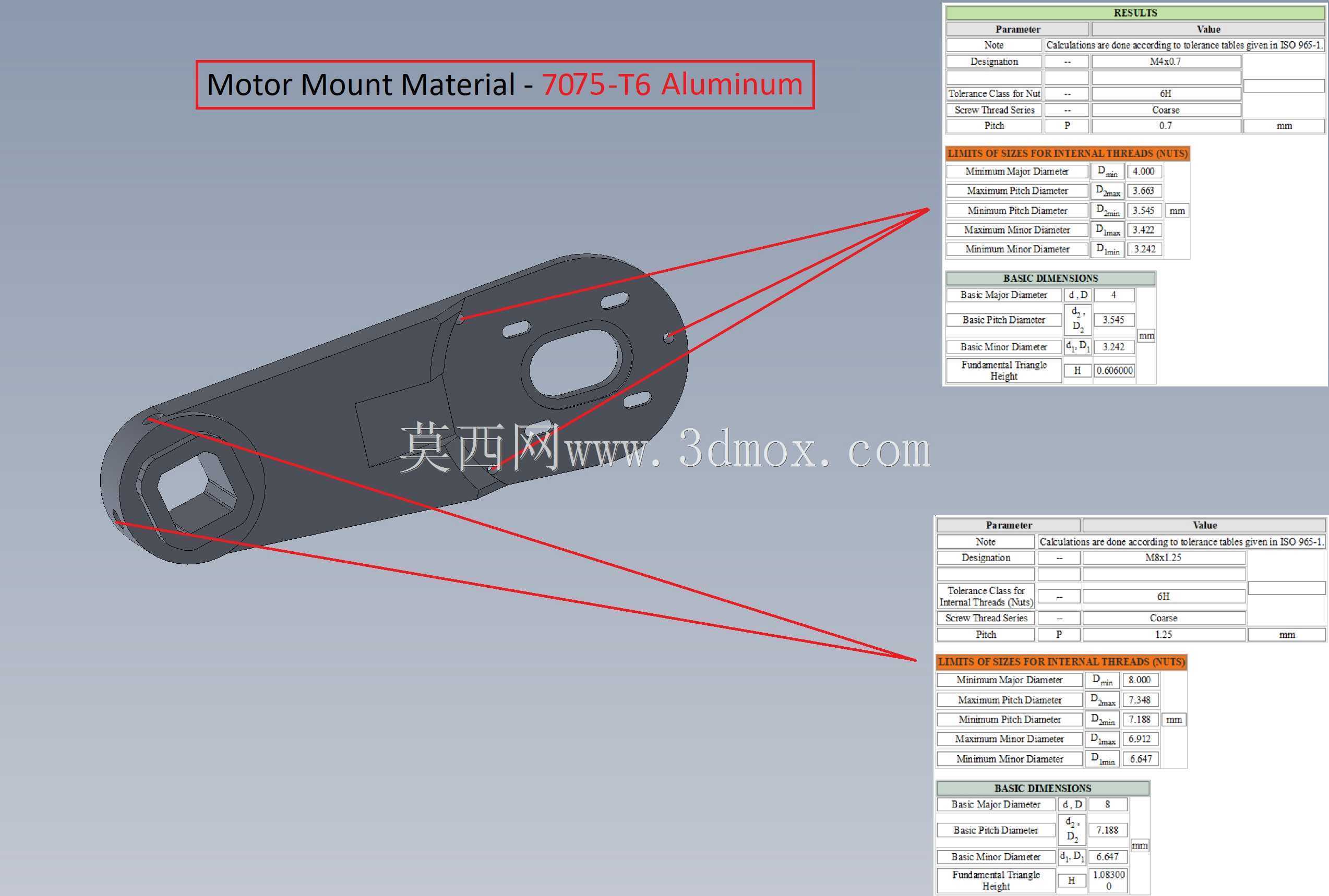

　　该结构件针对G-Bomb系列支架配套的电机安装需求设计，主体采用7075T6铝作为加工基材，这类高强度铝合金在轻量化传动配套件中应用广泛，兼顾结构刚性与减重需求，适配电动滑板、小型代步传动装置这类对安装重量敏感的场景。从安装边界来看，支架整体安装覆盖宽度为75mm，相比常规成品支架65mm的安装宽度更宽，安装时可预留更多装配调整余量，不会出现支架与周边轮组、架体剐蹭的问题。角度调节逻辑上，支架初始0度位可支持40度的调节行程，调节至最高角度位时对应52度安装角，一旦将支架调整至最高角度后，无法再向更高角度调整，仅能向更低角度复位，这个设计是为了避免电机安装角度过大导致皮带张紧失效、传动带跳齿的问题，适配常规同步带传动的张紧角度范围。

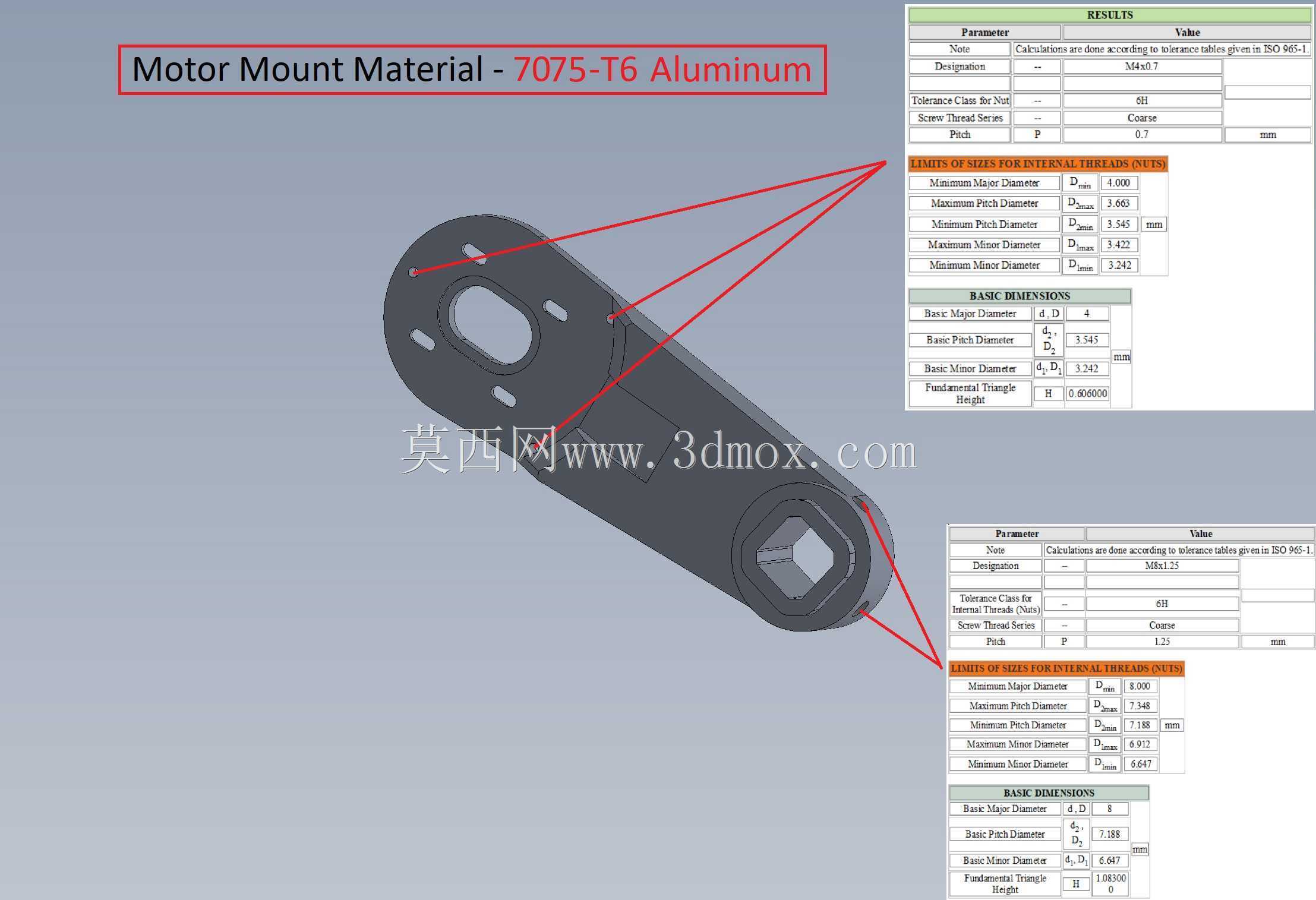

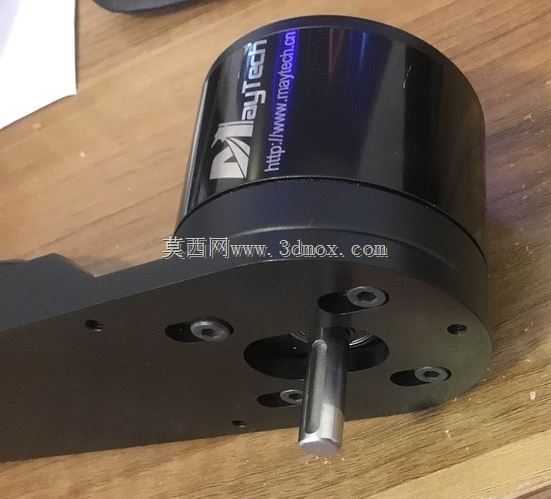

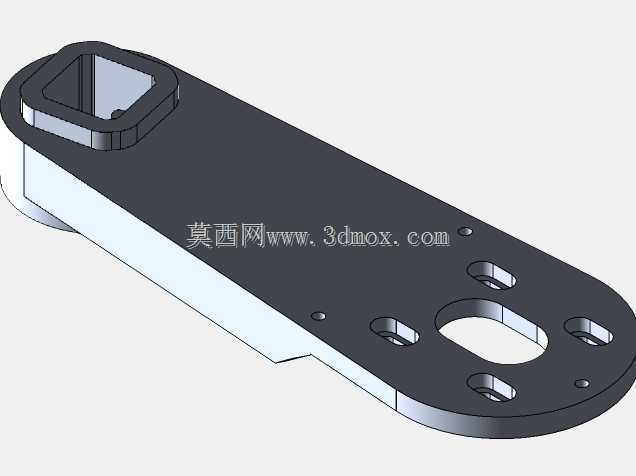

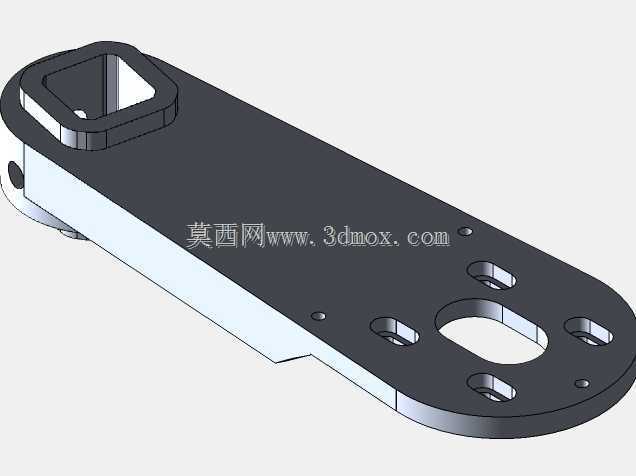

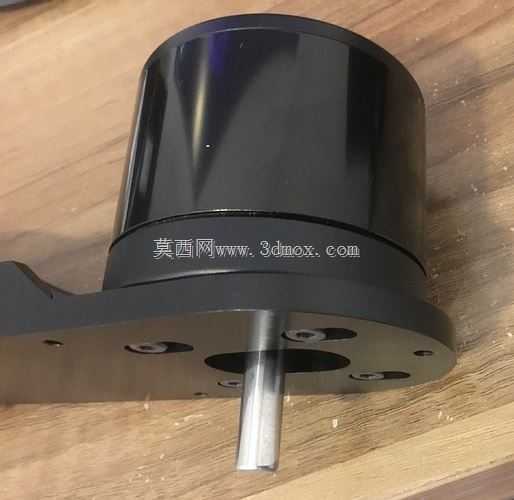

　　孔位设计完全匹配实际装配需求，三个小孔用于固定电机皮带轮盖，适配M4规格螺栓，对应螺栓长度选用11-12mm即可，安装后螺栓不会穿透支架背面干涉电机本体运转；两个大尺寸沉头孔为M8平头螺钉预留安装位，沉头深度完全覆盖平头螺钉头部，安装后螺钉头部与支架表面齐平，不会突出表面剐蹭传动带或者周边走线。支架一端的异形方孔结构用于与架体的定位凸台配合，装配时可先通过该方孔完成预定位，再拧入固定螺钉，降低现场装配的对位难度，避免安装时孔位错位导致的反复拆装问题。

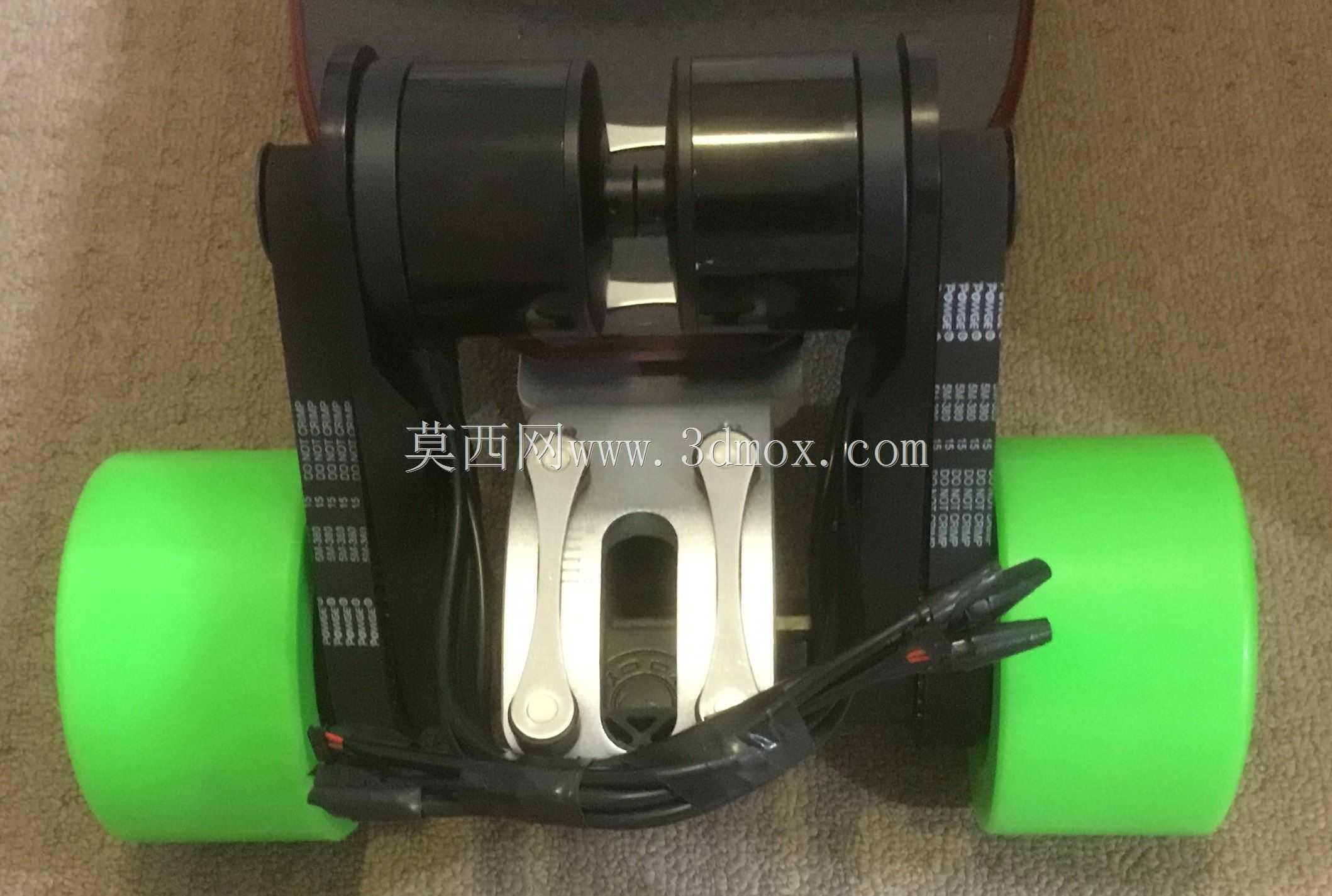

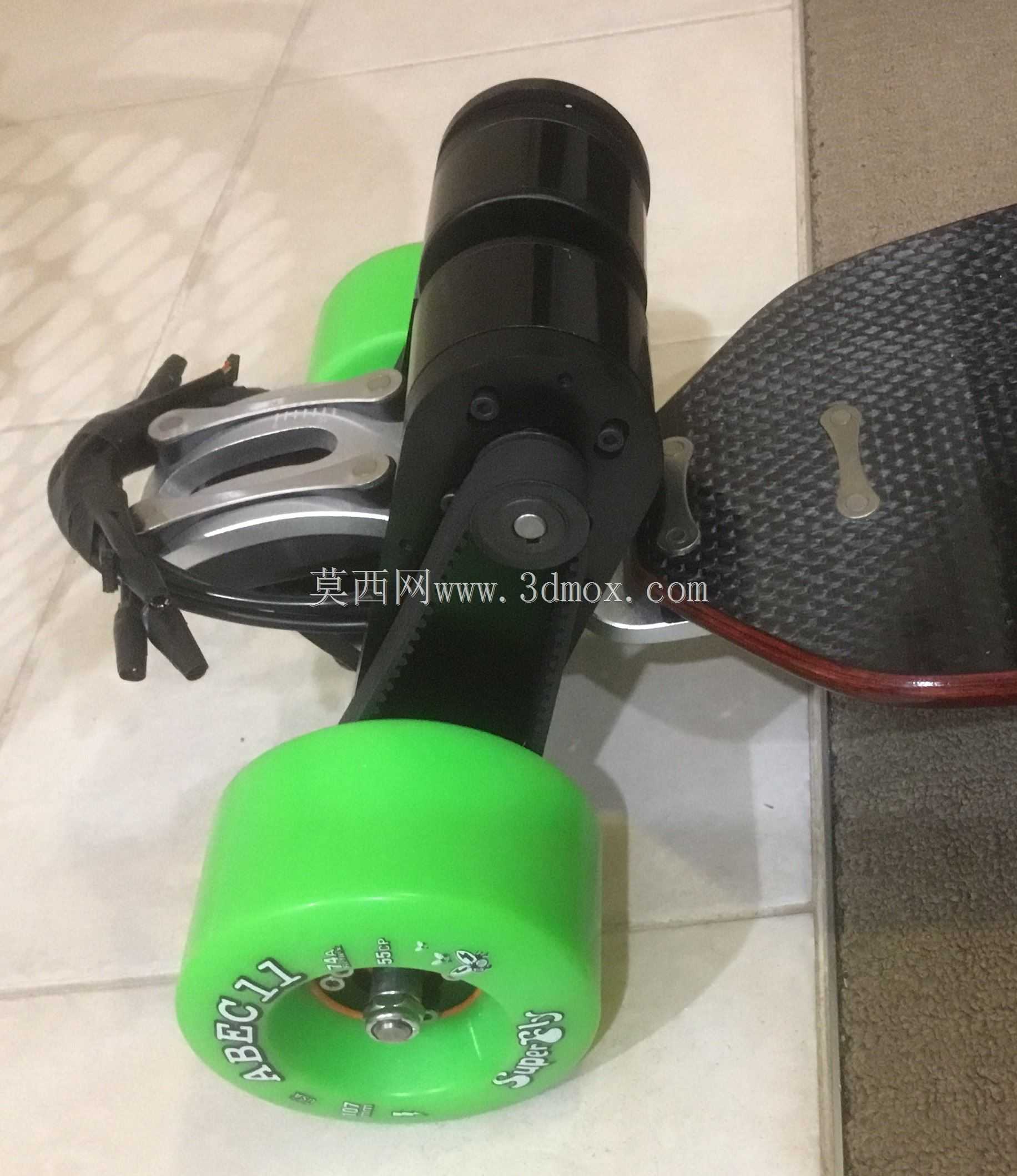

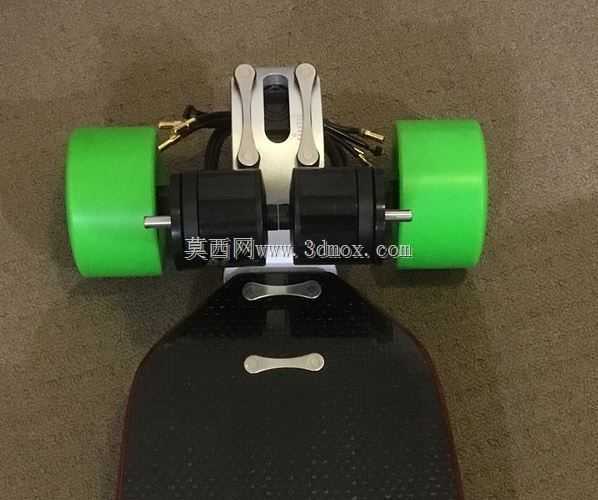

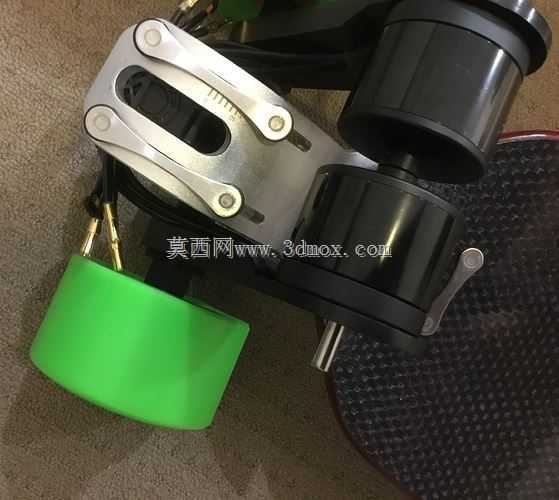

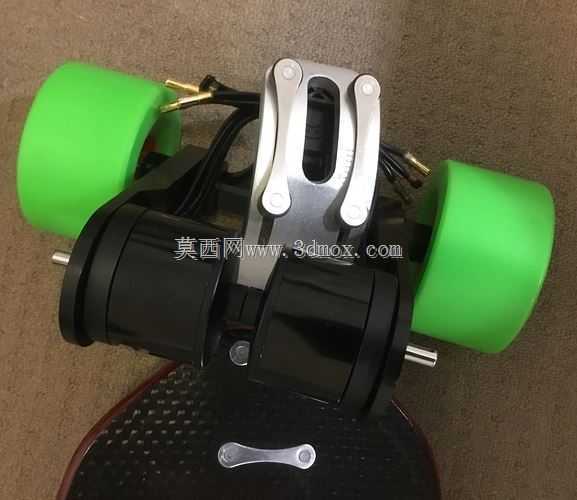

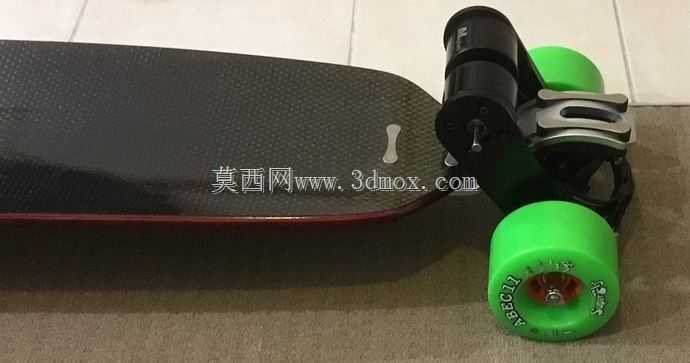

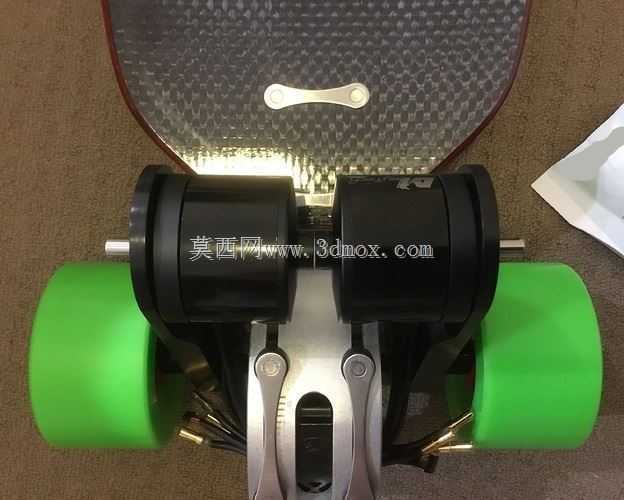

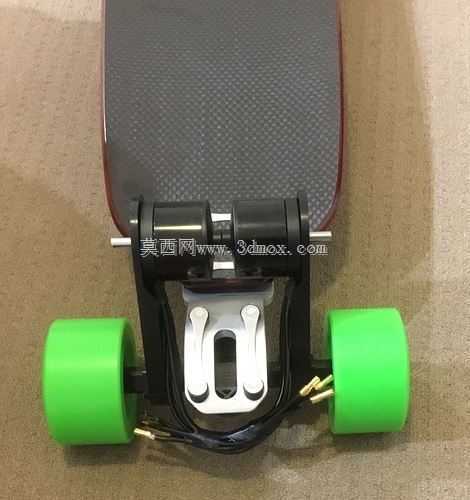

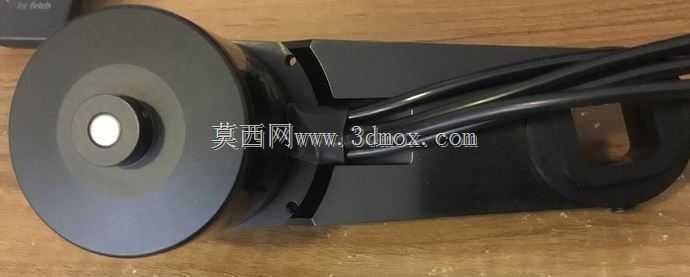

　　配套的皮带轮盖与支架本体配合，可完全覆盖皮带轮与传动带的啮合区域，避免户外使用时砂石、杂物卷入传动副造成带体磨损、轮齿崩缺的问题，同时也能防止运维时衣物、工具误卷入旋转部件造成安全隐患。支架上的多个长圆孔为电机安装位置微调预留了行程，装配时可先松掉电机固定螺钉，沿长圆孔调整电机位置实现皮带张紧度调整，调整到位后再拧紧螺钉完成固定，无需额外设计张紧轮结构，简化了整体传动系统的零件数量。从实际使用场景来看，这类支架多用于小型个人电动代步设备的改装与量产配套，安装时需注意支架与架体贴合面的平面度，若贴合面存在异物凸起会导致支架安装后存在内应力，长期受振动影响可能出现支架开裂的问题；固定M8安装螺钉时需按照对应扭矩拧紧，避免扭矩过大导致铝制螺纹滑牙，扭矩不足则可能在传动振动下出现螺钉松动的问题。皮带轮盖安装时需保证盖体与皮带轮之间预留足够的安全间隙，避免盖体与旋转的皮带轮发生摩擦，导致运转异响、带体磨损加快的问题。
