人体工学握柄改良式羊角锤结构设计

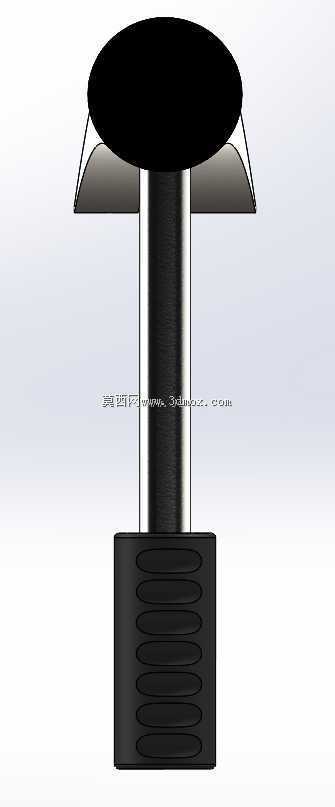

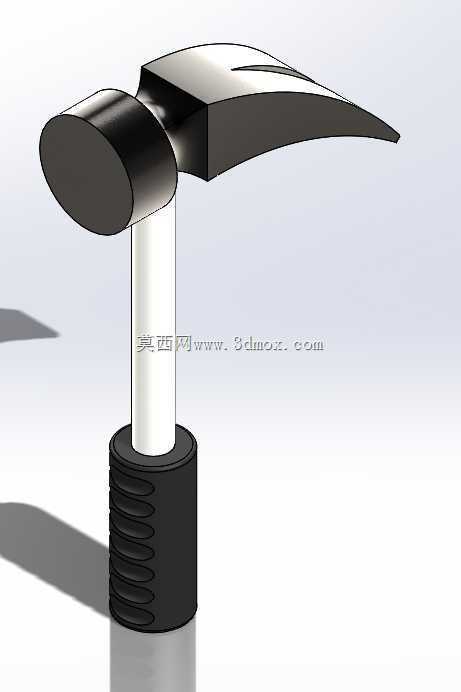

　　在设备维保、现场装配、钣金校正、木工粗加工等多类作业场景里，手锤是一线操作人员随身携带的基础工具，其握持手感、敲击稳定性、起钉作业的受力合理性，直接影响作业效率与长时间操作的疲劳度。这款改良结构的手锤，针对传统一体式木柄或全钢柄手锤的常见痛点做了结构优化，首先在握柄部分做了分段式设计，靠近锤头的柄身采用光滑圆柱段，避免敲击作业时柄身与虎口位置反复摩擦造成的表皮磨损，下端握持区域做了带环形防滑槽的橡胶包覆结构，环形槽的深度控制在1.5mm左右，槽间距均匀排布，既可以在手掌出汗或者沾有少量油污时提供足够的握持摩擦力，又不会因为槽纹过深积攒铁屑、木屑等作业杂物，日常清理只需用干布擦拭即可。锤头部分采用了一端平击面、

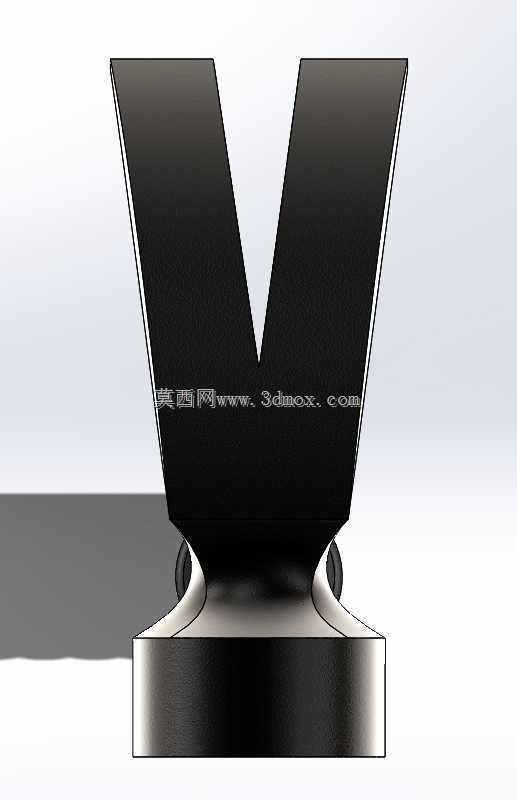

　　一端弯角起钉结构的经典布局，但对弯角的曲率做了重新调整，传统羊角锤的起钉弯角曲率偏大，起钉时支点距离工件表面过高，遇到长度较长的圆钉时容易出现撬弯钉身或者支点打滑的问题，这款设计将弯角的起钉槽开口做了收窄处理，槽口边缘做了R0.8的圆角过渡，既可以卡入不同直径的钉身，又不会因为槽口过于锋利切断钉身，弯角的支点位置向锤头中心方向偏移了8mm，起钉作业时的力臂更长，操作人员施加相同握力时可以获得更大的起钉力矩，减少手部的发力负荷。平击面的端面做了微凸的弧面处理，平面度控制在0.1mm以内，边缘做了3mm的倒角，避免敲击时因为锤头角度轻微偏斜造成工件表面出现压痕，尤其是在钣金校正、设备装配找正这类对工件表面完整性要求较高的作业场景里，

　　微凸弧面的击面可以让敲击力集中在接触点中心，减少边缘剐蹭工件的概率。锤头与柄身的连接采用了锥度过盈配合加横向销钉的双重固定结构，柄身插入锤头的部分做了1:50的锥度，装配时从柄尾打入楔块让柄身在锤头内部胀紧，再在锤头与柄身的连接位置横穿一根弹性圆柱销，完全避免长时间敲击作业后锤头松动、甚至飞出的安全隐患。从安装边界与适配性来看，这款手锤的整体长度控制在280mm左右，锤头总长度135mm，平击面直径32mm，握持区域的直径38mm，整体重量控制在450g左右，既可以满足日常的敲击、起钉作业需求，又不会因为重量过大造成长时间握持的手臂酸胀，适合放入常规的工具腰包或者钳工工具箱的通用工具位，不需要额外定制收纳位置。

　　握柄下端的橡胶包覆段长度设置为110mm，刚好覆盖成年人手掌的完整握持范围，橡胶材质的邵氏硬度控制在65度，兼顾握持的柔软度与抗冲击性能，即使是连续半小时以上的敲击作业，手掌也不会因为硬柄的震动传递出现明显的震麻感。在实际的设备装配场景中，这款手锤可以完成铜排校形、轻量零件敲击就位、销钉打入、包装木箱起钉等多类作业，不需要频繁更换不同类型的手锤；在钣金维修场景里，弯角部分除了起钉功能外，还可以作为小范围的撬具使用，对轻微变形的钣金边缘做撬动校正，平击面配合垫铁可以完成薄板的微变形校正作业。设计过程中针对锤头的重心位置做了反复调整，将整体重心控制在距离平击面70mm的位置，也就是柄身与锤头连接位置向下20mm处，敲击时锤头的下落惯性可以更好地转化为敲击力，不需要操作人员额外施加过大的向下压力，挥锤的轨迹也更容易控制，减少新手操作时打偏的概率。起钉槽的内部做了防滑齿纹，齿纹深度0.5mm，卡入钉身之后不会因为撬动力度过大出现钉身从槽口滑脱的问题，弯角的顶端做了圆弧过渡，在作为撬具使用时不会划伤工件表面的涂层或者金属基面。柄身的金属部分采用中碳钢材质，表面做了镀硬铬处理，防锈性能优异，即使在潮湿的车间环境中长期存放也不会出现锈迹，橡胶握把与金属柄身之间采用粘接加卡扣的双重固定方式，长期使用不会出现握把转动或者脱落的问题。
