连杆式脚踏驱动锤击作业装置结构设计

项目分类:锤 发布时间:2024-08-09 ID:761489
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计
  • 连杆式脚踏驱动锤击作业装置结构设计

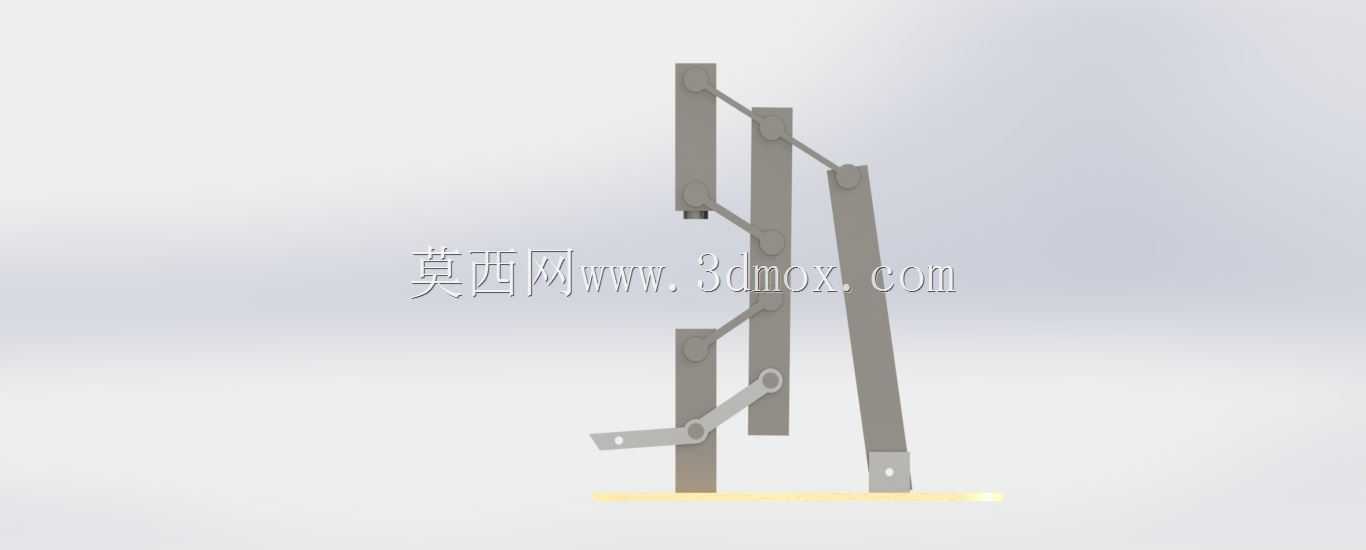

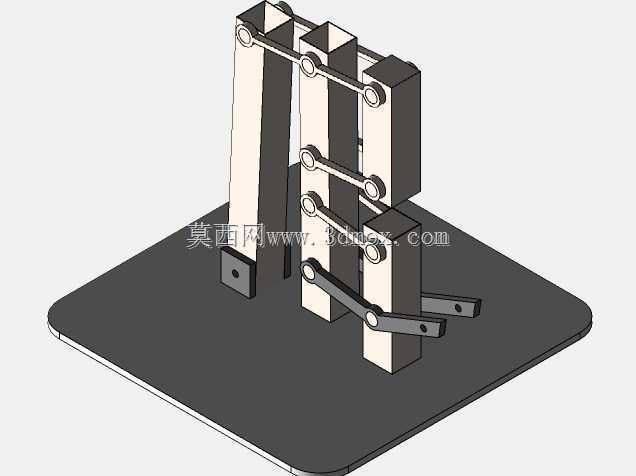

  在小型五金加工、首饰打制、薄板小件冲裁、皮具压印这类不需要大吨位冲压设备的作业场景里,纯手动持锤的作业方式不仅操作者劳动强度大,锤击落点的精度、力度一致性也很难稳定控制,而配置动力源的冲压设备又存在占地大、成本高、需要配套能源供给的问题,这类脚踏驱动的锤击装置刚好填补了这一区间的应用空白,操作者可以通过脚部施力驱动锤头完成锤击动作,双手完全解放出来扶持待加工工件,既能够降低长时间作业的疲劳感,也能更好地控制工件位置,保证锤击落点的准确性。这套装置的核心传动采用多组铰接连杆组成的力放大机构,整体为立式布置结构,底部设置平直的安装基座,基座上预留了螺栓固定孔位,可以直接固定在常规木质或钢制工作台面上,不需要额外做复杂的地基处理,

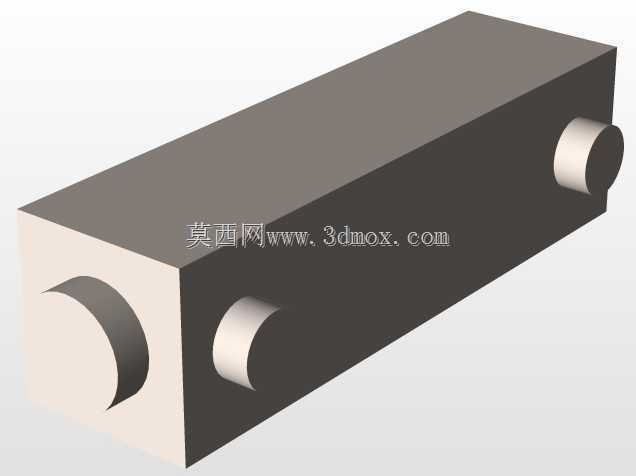

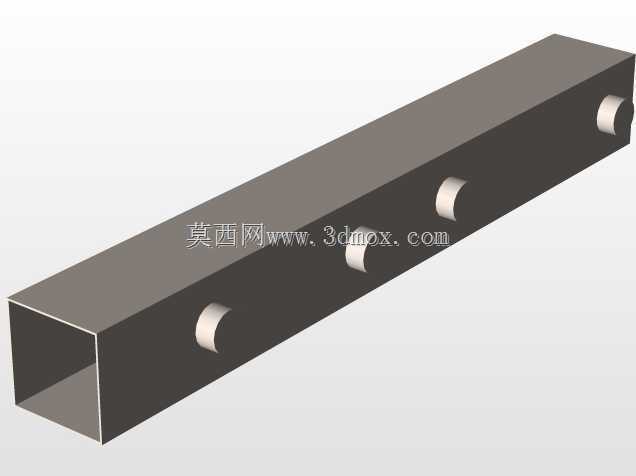

  安装时只需要保证基座平面与工作台面贴合,连杆摆动平面与工作台边缘保持垂直,避免脚踏施力时出现侧向偏载导致铰接销轴异常磨损。从结构逻辑来看,设计时没有采用齿轮、齿条这类加工精度要求高的传动零件,全部采用板状连杆通过圆柱销轴铰接,所有铰接位置都预留了润滑注油间隙,日常维护只需要定期在销轴位置涂抹润滑脂即可,不需要复杂的保养流程。脚踏端的连杆力臂经过比例优化,操作者只需要施加常规的脚踏力,经过连杆组的力矩传递后,锤头端就能输出足够的锤击力,适配厚度1mm以内的铝板、0.5mm以内的薄钢板冲裁,以及金银首饰锻打、皮革纹样压印、小零件铆接这类常见的轻载锤击作业。装置的锤头部分采用快装式结构设计,可以根据不同的作业需求更换平锤、印模、

  冲头等不同的工作端头,更换时只需要拆下锤头固定销即可完成端头替换,不需要拆解整个连杆机构,适配多工序的小批量加工作业需求。整个连杆组的运动轨迹经过运动学仿真验证,脚踏板踩下到最低位置时锤头刚好到达锤击行程终点,松开脚踏板后,装置依靠连杆配重的自重复位,不需要额外加装复位弹簧,减少了易损件的数量,也避免了弹簧长期使用出现疲劳失效导致装置无法正常复位的问题。安装边界方面,装置整体的横向占用宽度不超过200mm,纵向深度不超过350mm,垂直方向的总高度在800mm左右,安装后脚踏板的最低位置距离地面高度控制在120mm,符合成年人坐姿作业时的脚部施力舒适区间,长时间踩踏作业不会出现脚踝酸胀的问题。所有连杆零件都采用普通冷轧钢板切割成型,

  不需要复杂的机加工工序,加工成本低,零件互换性强,哪怕是小作坊也能完成零件的加工与装配。在实际使用过程中,需要注意定期检查铰接销轴的防脱卡簧是否完好,避免销轴脱出导致连杆机构失稳,锤击作业时不要超出设计的锤击力上限,避免连杆出现塑性变形影响传动精度。相较于市面上常见的弹簧式脚踏锤,这套纯连杆传动的结构没有弹簧断裂的安全隐患,力的传递更直接,锤击力度的控制更线性,操作者可以通过踩下脚踏板的行程来控制锤头的锤击力度,轻踩可以完成小力度的压印作业,踩到底可以完成满力的冲裁、锻打作业,操作门槛低,新操作者只需要短时间熟悉就能掌握力度控制技巧。装置的基座底部可以加装橡胶减震垫,减少锤击作业时的震动传递到工作台面,降低作业时的噪音,也能避免装置在反复锤击过程中出现位置偏移。对于小型加工门店、个人DIY工作室、职业院校的金工实训场景来说,这类结构简单、维护方便、不需要外接动力的脚踏锤装置,实用性远高于大型动力冲压设备,既能够满足日常的小件加工作业需求,也不会占用过多的车间空间,投入成本也远低于常规的小型冲床。在建模过程中,所有连杆的铰接孔位置都严格按照运动学计算的尺寸标注,装配时的销轴配合间隙控制在0.1mm以内,既保证连杆摆动的灵活性,也不会因为间隙过大导致锤击时出现锤头晃动的问题,保证锤击落点的重复精度。
