医用呼吸辅助波纹管通风装置结构设计

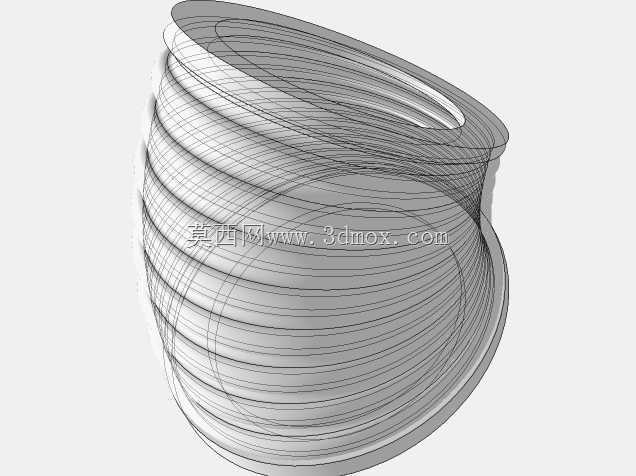

　　这款通气装置的核心应用场景锚定医院呼吸衰竭患者的临床供氧通气环节，区别于常规固定式通气端口，它的核心设计目标是实现宽范围动态压力输出，适配不同患者在不同治疗阶段的通气压力需求，避免传统固定通气口压力适配性差、无法随患者呼吸节律调整输出参数的问题。从结构组成来看，装置的主体伸缩段采用波纹褶皱式结构，这种结构本身具备良好的轴向伸缩与角度偏转能力，不需要额外加装铰接转向结构就能实现一定范围内的角度调整，同时褶皱结构的内壁流道经过圆弧过渡处理，不会产生突兀的流道截面突变，能最大程度降低通气过程中的气流紊流，减少气流噪音对患者休养的干扰，也能避免紊流带来的压力波动，保证输出气压的稳定性。

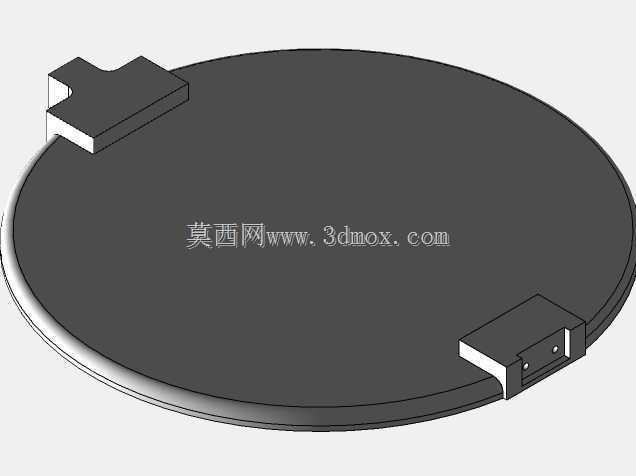

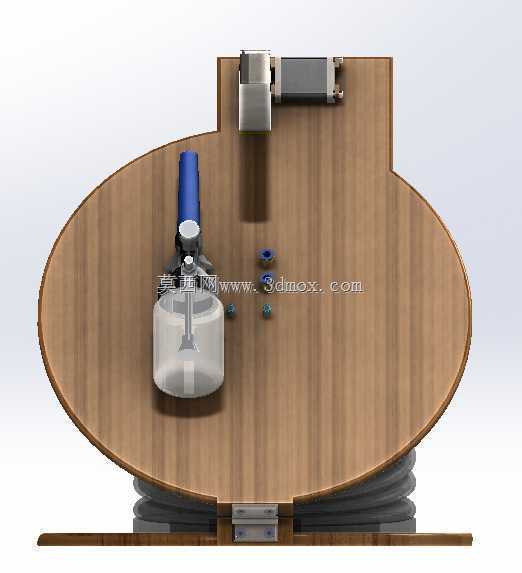

　　装置的顶板与底板部分采用木材加工成型，选择木材一方面是因为这类材质自重较轻，不会对配套的呼吸管路产生额外的拖拽载荷，避免管路移位脱落，另一方面木材的加工门槛低，在小批量试制或者应急改装场景下，不需要复杂的金属加工设备就能完成结构件的制作，适配不同场景下的快速落地需求。除了木质的顶板底板之外，装置上的其余非标定制零件，分别适配PLA耗材的普通FDM3D打印机与PTU耗材的工业级3D打印机加工成型，这类3D打印零件的加工精度可以控制在0.2mm以内，完全满足通气装置的装配公差要求，不需要后续的二次机加工就能直接完成装配，大幅缩短了零件的制作周期，也方便后续根据临床使用反馈快速迭代结构细节。

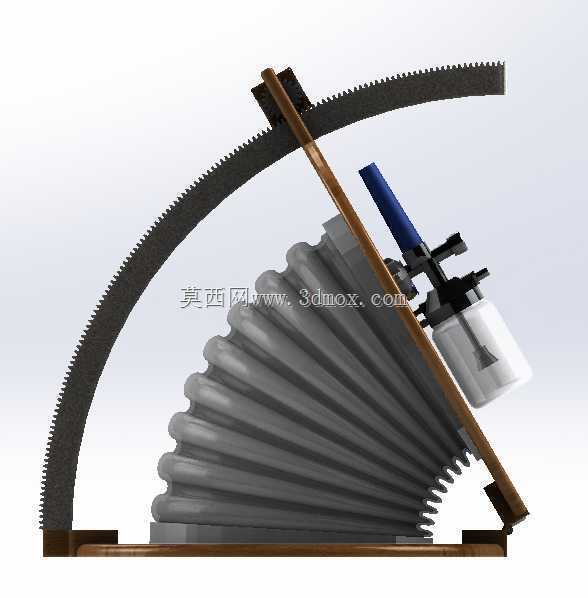

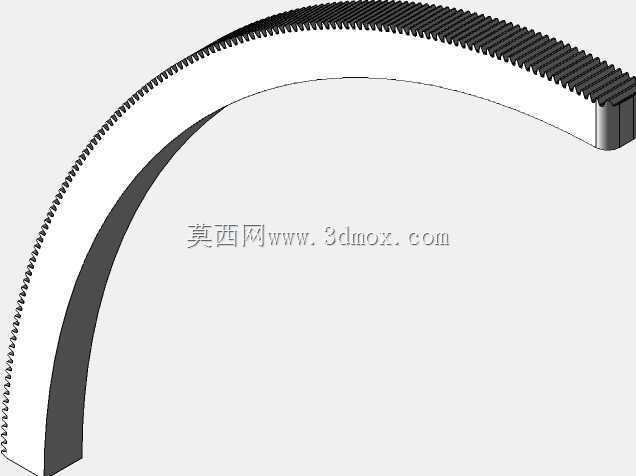

　　角度调节部分采用弧形齿轨配合滑动支架的结构，弧形齿轨的齿形为标准直齿，啮合间隙控制在0.1mm以内，调整角度时不会出现虚位窜动，滑动支架沿着弧形齿轨移动时，可以带动整个波纹管通气段在0到75度的范围内连续调整倾斜角度，调整到目标角度后可以通过支架上的锁紧结构完成固定，不会因为通气过程中的气流反冲或者管路拉扯出现角度偏移。配套的锁紧操作件采用蓝色防滑手柄设计，手柄表面做了滚花处理，医护人员佩戴医用手套也能轻松完成锁紧与松开操作，不需要额外借助工具，操作流程非常简便。

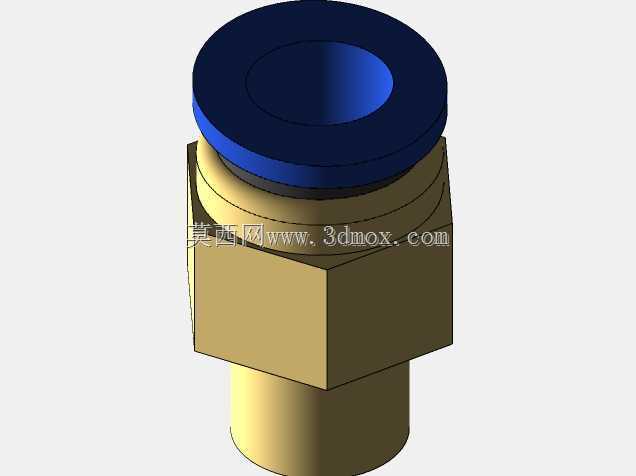

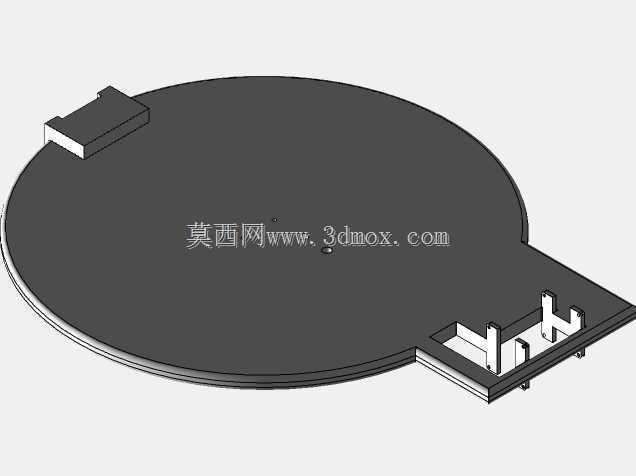

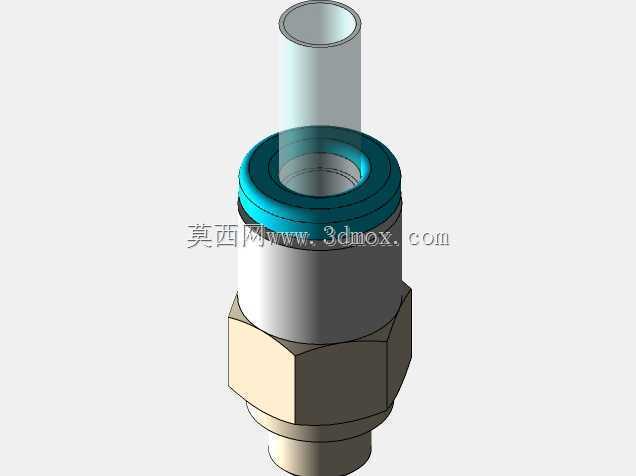

　　从安装边界来看，装置的整体底座为平直板式结构，安装时只需要保证底座与安装平面的接触面积不小于底座总面积的80%，就能保证整个装置的放置稳定性，不需要额外打孔固定，适合在病房的床头柜、设备带旁的置物台等多种平面上放置使用。整体结构的外接气路接口采用标准医用呼吸管路通用尺寸，接口外径为9.7mm，可以直接和市面上主流的呼吸湿化器、供氧管路对接，不需要额外制作转接头，降低了临床使用的适配成本。气路接口内部做了密封槽设计，装配配套的硅胶密封圈后，气路的整体泄漏率可以控制在0.5%以内，不会因为漏气导致通气压力不足，影响治疗效果。

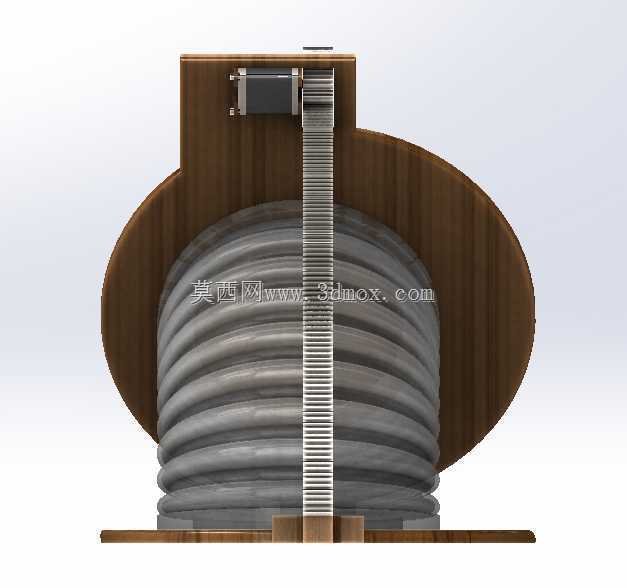

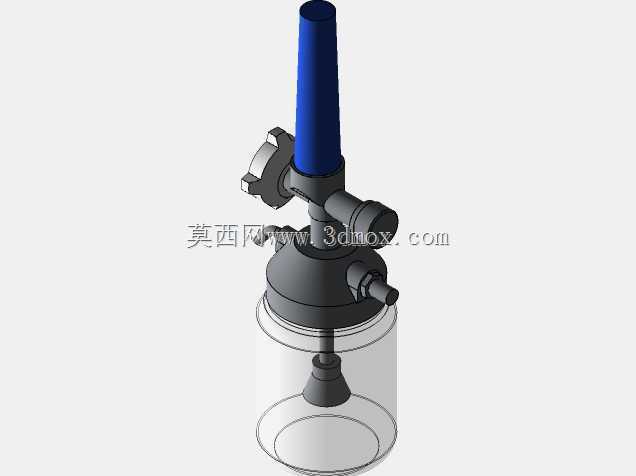

　　驱动角度调整的执行部分采用步进电机配件，步进电机的步距角为1.8度，配合齿轨的传动比，可以实现0.5度级别的角度微调，能够精准匹配不同体位下患者的通气角度需求，比如患者半卧、坐起、侧卧时，都可以快速调整通气口的朝向，保证气流能够顺畅送入患者呼吸通路，不会因为角度偏差导致气流直吹患者面部造成不适。整个装置的流道设计还考虑了湿化气体的通过需求，流道内壁没有直角死角，不会产生冷凝水积存的问题，避免冷凝水回流到湿化器或者患者气道内造成安全隐患。在实际使用过程中，这款装置不仅可以用于呼吸衰竭患者的辅助通气，也可以适配普通氧疗患者的通气需求，通过调整波纹管的伸缩长度与角度，还能实现不同的气流覆盖范围，满足不同场景下的通气使用要求。
