创意M标识独角兽造型潮玩摆件

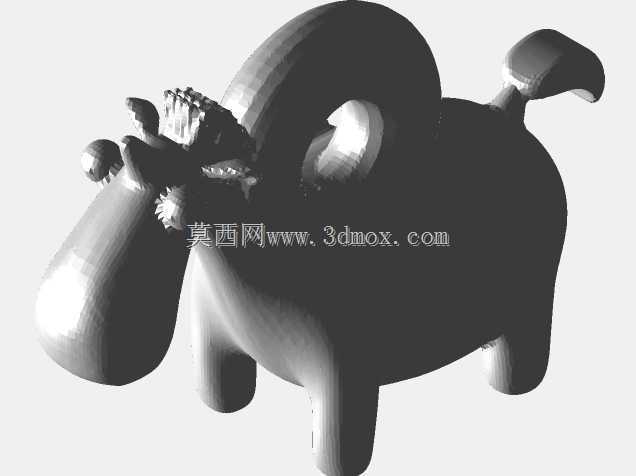

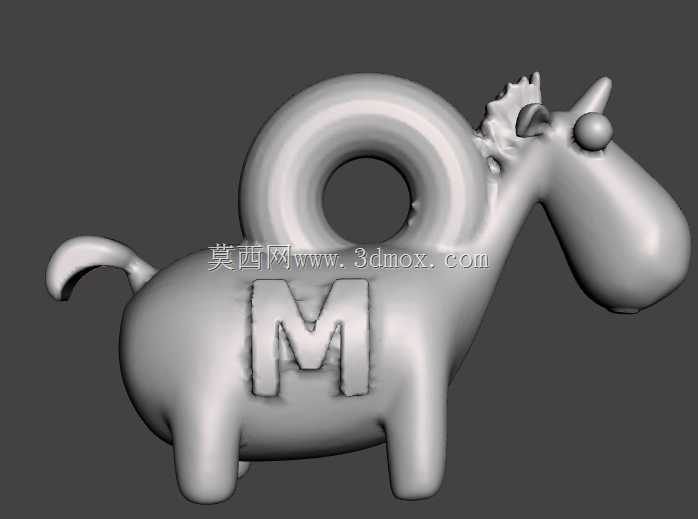

　　这款创意造型摆件的设计，最初是面向年轻消费群体的桌面装饰场景做的结构开发，在做三维结构拆解的时候，首先要考虑的是一体化成型的工艺可行性，毕竟这类小尺寸装饰件如果做拆分结构，不仅会增加装配工序，拼接缝也会破坏整体造型的流畅感。从结构布局来看，背部的环形结构是整个造型的设计亮点，同时也是结构受力的关键区域，在做壁厚设计的时候，环形区域的壁厚要比躯干主体略厚0.8mm，避免在脱模或者日常拿取的时候出现应力断裂的问题，毕竟环形属于半悬空结构，和躯干的连接位置做了R3的圆角过渡，既能够弱化拼接的生硬感，也能分散连接处的应力集中。躯干正面的M型凸起标识，在做结构处理的时候没有做尖锐棱角，所有凸起的边缘都做了R1.2的圆角，

　　一方面是考虑到使用场景里可能会有低龄人群触碰，避免划伤风险，另一方面圆角过渡也能让后续的表面处理工序更顺畅，不管是做哑光喷涂还是光敏树脂打印后的打磨，都不会出现棱角处打磨过度露底的问题。头部的独角、耳朵还有鬃毛的凸起结构，都做了根部加厚处理，鬃毛的锯齿状造型每个齿的根部都做了内凹圆弧过渡，避免打印或者注塑的时候出现填充不足的缺料问题，四肢的结构设计是等直径的圆柱造型，四个支撑脚的底面做了0.2mm的微凸平面，保证摆放的时候四个脚都能平稳接触桌面，不会出现晃动感，尾巴的小幅度弯曲结构，和臀部的连接位置同样做了大圆角过渡，避免尾部因为磕碰出现断裂。从安装边界的角度来说，这款摆件不需要额外的安装固定结构，整体的重心经过反复调整，

　　落在四个支撑脚围成的矩形区域中心位置，哪怕是15度的倾斜桌面也不会出现倾倒的问题，整体的外形尺寸控制在掌心可握的范围，既不会占用过多桌面空间，也能保证造型细节的辨识度。在实际应用场景里，除了作为桌面装饰摆件，背部的环形结构还可以作为小型的挂孔使用，搭配挂绳就能作为背包挂饰，这部分结构在设计的时候特意把环形的内孔直径做到12mm，能够兼容市面上绝大多数的挂绳、钥匙圈尺寸，不需要额外做结构修改就能拓展使用场景。做三维建模的时候，整个造型的曲面都是用G2连续做的衔接，不管是躯干和头部的过渡，还是四肢和躯干的连接位置，都没有出现曲面褶皱或者曲率突变的问题，能够直接对接3D打印的切片流程，也可以直接导出用于注塑模具的开模加工，

　　不需要再做额外的曲面修复。在细节处理上，眼睛的位置做了微凸的半球造型，不需要额外的分色就能通过光影体现出神态，降低了后续表面处理的复杂度，整个造型没有做深筋、倒扣这类不利于脱模的结构，如果采用注塑工艺生产，前后模开模就能完成全部结构的成型，不需要额外做滑块或者斜顶结构，能够有效控制生产的模具成本。如果是采用FDM3D打印制作，整个模型的摆放角度可以选择背部贴床，不需要添加过多支撑就能完成打印，支撑拆除后的痕迹刚好在背部环形的内侧，不会影响外观面的整洁度，如果是光固化打印，直接正向摆放就能打印，仅需要在四肢底部添加少量支撑，后期打磨的工作量非常小。从结构强度的角度来说，整体采用均匀壁厚设计，除了受力关键区域做局部加厚，其余位置的壁厚统一控制在2mm，既不会因为壁厚过薄导致打印件发脆，也不会因为壁厚过厚出现注塑缩痕或者打印内部应力过大的问题，日常使用过程中正常的拿取、轻微磕碰都不会出现结构损坏。
