蓝牙家庭自动化控制装置结构设计

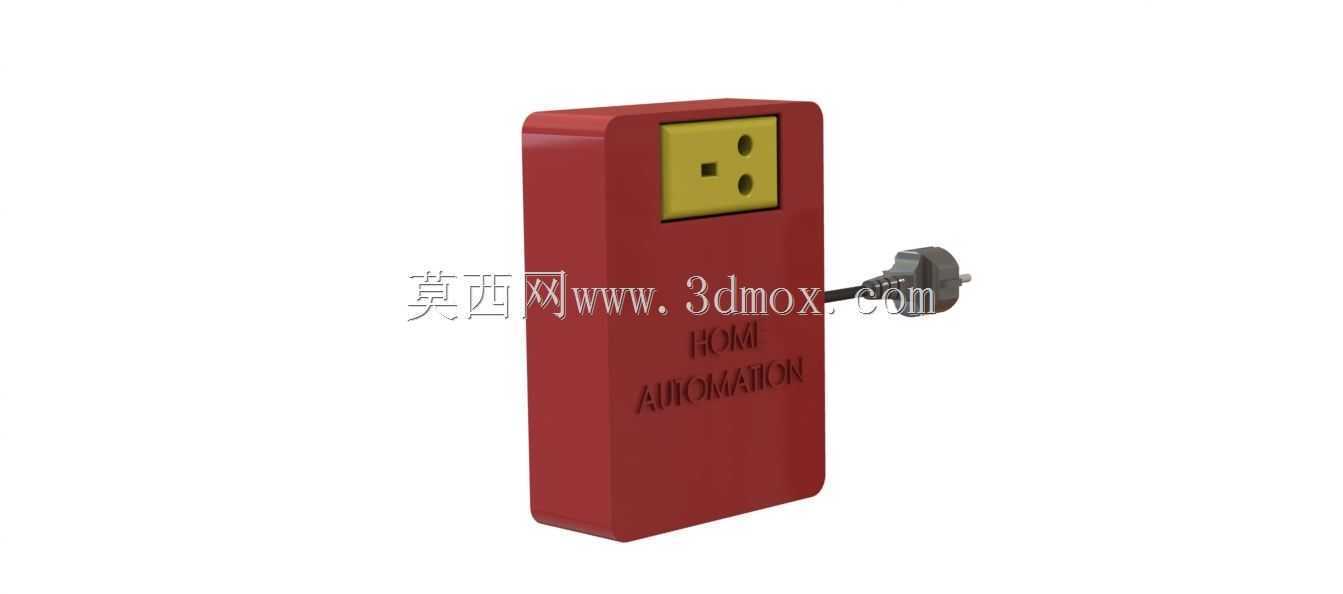

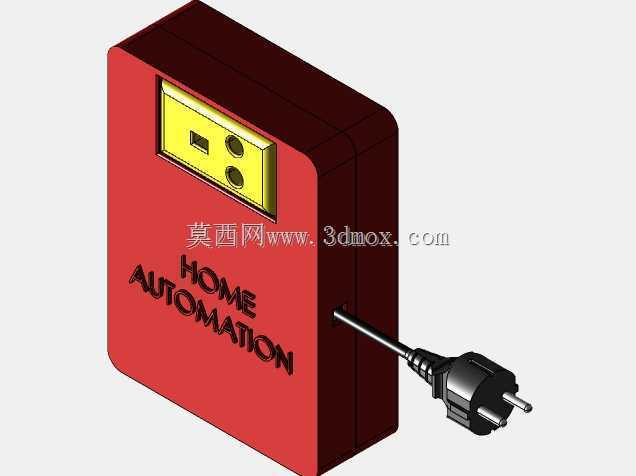

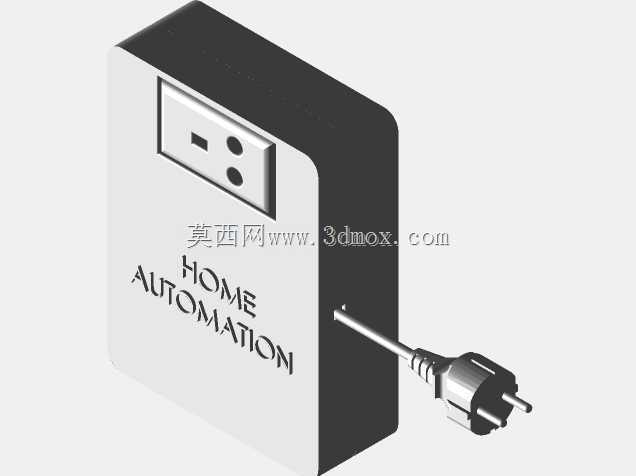

　　这套蓝牙家庭自动化控制装置的结构设计，核心围绕民用住宅场景下的近距离智能控制需求展开，适配普通家庭墙面86型暗装底盒的安装边界，整体外轮廓尺寸控制在86mm×86mm×35mm范围内，可直接替换传统墙面开关面板完成部署，无需额外开凿墙面扩大安装空间，适配国内绝大多数住宅的预埋布线规范。装置采用分体扣合式外壳结构，两侧红色阻燃PC材质的壳体通过侧边卡扣完成装配，无需额外螺丝固定，既可以降低装配工序的工时消耗，也能在后期维护时快速拆解，检修内部电路组件。壳体表面预留的方形开孔对应状态指示灯的出光位置，无需额外加装导光件，光线可直接透过开孔传递到面板外侧，用户在1.5米范围内即可清晰识别设备的工作状态。内部电路模块采用分层堆叠布局，

　　最上层放置蓝牙通讯模组与状态指示组件，中间层放置核心控制电路与继电器输出单元，最下层预留接线端子的安装空间，每层之间通过2mm高的尼龙支撑柱隔离，既可以避免不同层电路之间的信号干扰，也能预留足够的散热间隙，保证设备长时间连续工作时的温度处于元器件允许的工作范围内。装置仅设置一个输出触点，对应单路用电设备的通断控制，可直接接入家庭照明回路、小功率壁挂插座回路，实现单路负载的蓝牙远程控制，输出触点的载流能力按照10A resistive负载设计，适配普通家庭照明、小型家电的用电需求，无需额外扩容即可满足日常使用。内部的黄色绝缘隔离块设置在强电接线端子与弱电通讯模组之间，隔离厚度达到3mm，满足民用电气设备的强电弱电隔离安全要求，

　　避免强电串入弱电回路造成通讯模组烧毁，甚至引发用电安全隐患。侧边预留的内六角固定孔位，可在壳体扣合完成后通过一颗M3内六角螺丝完成壳体与内部安装支架的锁紧，避免日常使用过程中外壳被意外撬开，提升设备使用的安全性。设计过程中充分考虑了民用场景的使用习惯，外壳边缘做了R1.5的圆角处理，避免安装和使用过程中尖锐边角划伤操作人员，壳体表面采用细磨砂纹理处理，既可以减少日常使用过程中的指纹残留，也能提升面板的质感，和普通家庭的墙面装修风格适配。内部的电路安装槽位设置了0.2mm高的定位筋，所有电路板在装配时可顺着定位筋滑入安装位，不需要额外调整位置即可对准固定孔位，降低装配过程中的对位难度，适合小批量组装生产。

　　装置的蓝牙通讯天线布置在壳体上部的空置区域，远离强电回路与继电器组件，避免强电通断过程中产生的电磁干扰影响蓝牙通讯的稳定性，实测在普通住宅的混凝土墙体环境下，蓝牙通讯的有效控制距离可达到8米，可覆盖单个房间内的控制需求，用户在房间内任意位置都可通过蓝牙完成设备的通断操作。接线端子采用按压式快速接线结构，接线过程中不需要拧动螺丝，只需要将剥好的电线插入接线孔后按压卡扣即可完成接线，可降低电工安装过程中的接线难度，也能避免螺丝接线长期使用后松动造成的接触不良问题。壳体的壁厚均匀控制在2mm，既可以保证外壳的结构强度，在受到日常按压、轻微碰撞时不会发生开裂变形，也能控制外壳的材料消耗，降低整体的制造成本。内部的继电器组件设置了独立的缓冲安装位，继电器工作时产生的吸合振动可通过缓冲槽位传递到壳体上，避免振动直接传递到电路板上造成焊点虚接，提升设备的长期使用可靠性。
