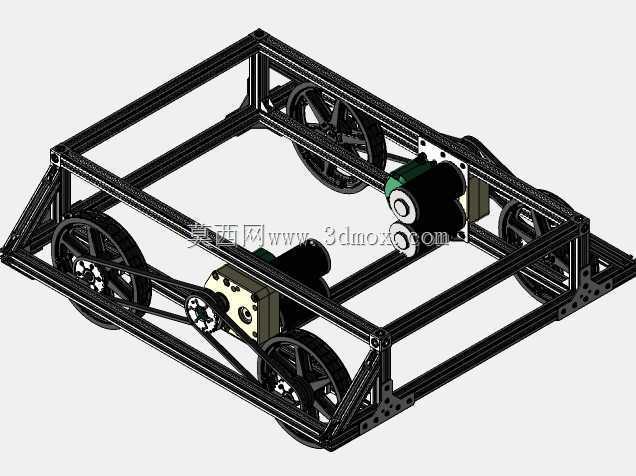

FRC竞赛机器人西海岸式连接底盘结构

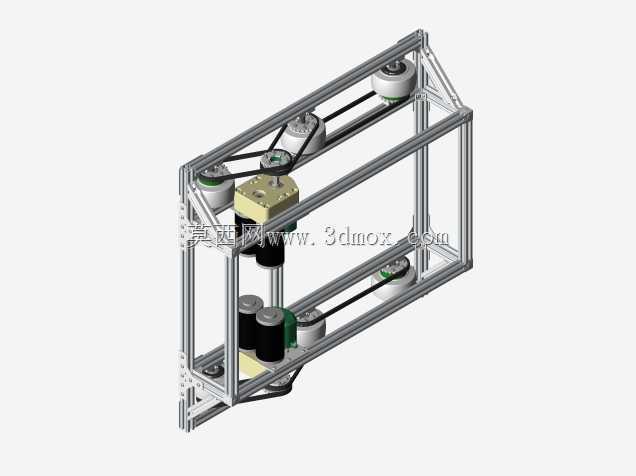

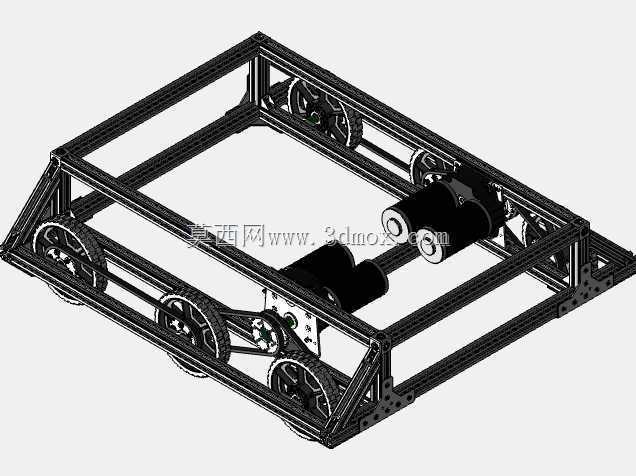

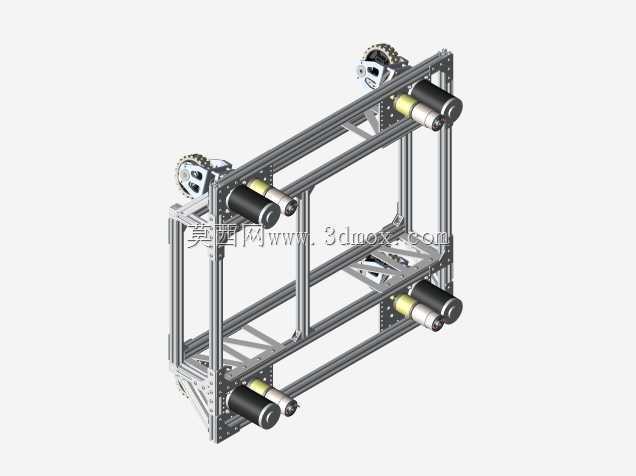

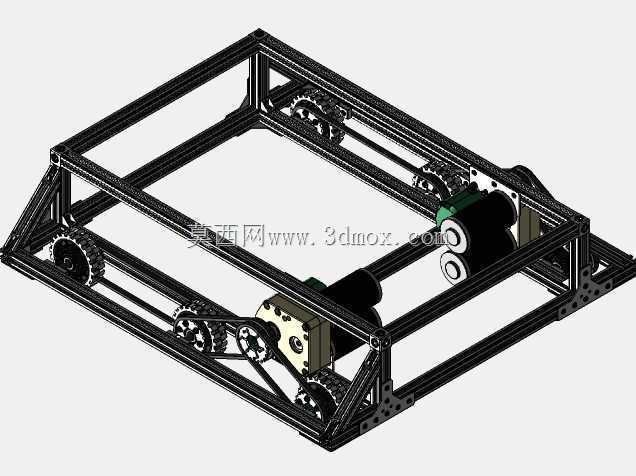

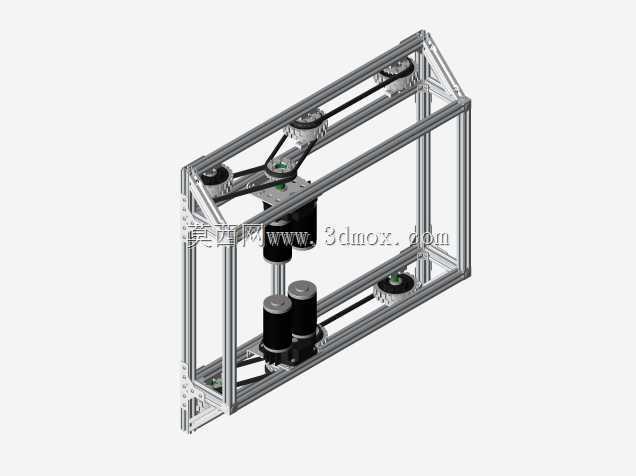

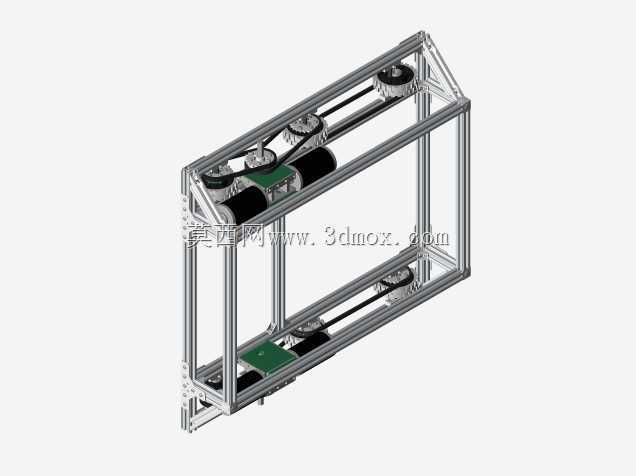

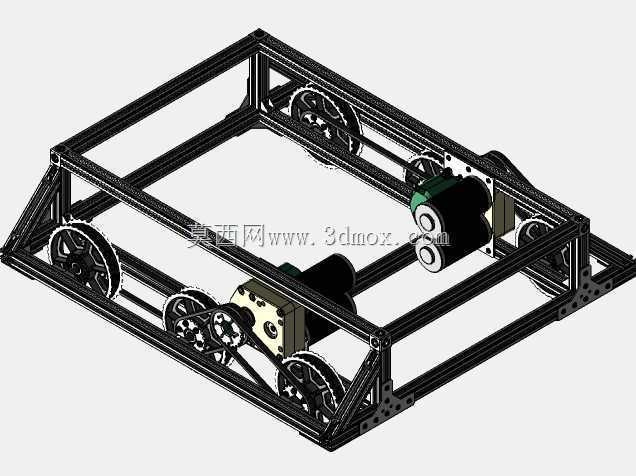

　　在FRC青少年机器人竞赛的整机搭建环节，底盘作为所有上层功能机构的承载基础，其结构通用性、改装便捷性直接决定了整机组装调试的效率，也影响着赛场运行时的结构可靠性，这款西海岸结构的连接底盘，正是针对学生团队加工资源有限、设计迭代速度快的实际痛点开发的承载结构。不同于传统定制底盘需要针对每款机器人单独切割板材、反复校核安装位的设计逻辑，这款底盘采用铝挤压型材作为核心承载基体，挤压成型的基体自带沿长度方向贯通的安装槽道，用户不需要在基体上额外加工密集的安装孔，就可以在任意位置通过槽用紧固件固定上层支架、轮组安装座、电控元件安装板等部件，彻底摆脱了传统孔位固定底盘“孔位错了就无法安装”的局限，哪怕临时调整机构布局，

　　也只需要松开紧固件滑动到目标位置重新锁紧即可，不需要重新加工基体零件。从结构布局来看，这款底盘的主体承载板采用多折弯一体冲压成型，板体上预留的多组通孔分为两类，一类是沿板体中心区域均匀分布的小孔，用于固定电池、主控板、气泵这类核心电控与动力元件，安装孔的孔距匹配常规FRC标准件的安装尺寸，不需要额外制作转接板就可以直接固定；另一类是分布在板体四个延伸臂上的大尺寸通孔，用于穿设轮组的传动轴、固定轮组的悬挂支架，延伸臂的折弯边做了外翻处理，既可以提升板体的整体抗弯强度，避免机器人碰撞、急停时承载板出现形变，也可以作为轮组安装的定位基准，组装时只需要将轮组支架贴紧折弯边锁紧，就能保证左右轮组的同轴度，减少轮系偏磨、运行跑偏的问题。

　　在安装边界的设计上，这款底盘的横向、纵向尺寸都预留了充足的调节余量，挤压型材的基体可以根据实际参赛的尺寸要求，沿长度方向任意裁切缩短，或是通过标准拼接件延长，不需要重新开模制作基体零件，就能适配不同尺寸要求的竞赛机器人；底盘的底部预留了足够的离地间隙，既可以容纳常规尺寸的FRC车轮，也能适配不同直径的麦克纳姆轮、全向轮，更换轮系时不需要调整底盘主体的安装结构，只需要更换对应轮组的安装支架即可。从实际赛场应用的角度来看，这类通用连接底盘可以大幅降低学生团队的加工门槛，没有精密机加工设备的团队，只需要采购标准长度的挤压铝型材、冲压成型的连接支架，通过标准紧固件就能完成底盘的组装，不需要自行完成复杂的板材切割、折弯、打孔工序，

　　能把更多的时间投入到上层功能机构的设计与调试中。底盘的各个连接部位都做了翻边加强处理，在机器人发生赛场碰撞时，应力会沿着折弯的加强边分散到整个承载板上，不会出现局部应力集中导致的板件开裂、连接位松脱的问题；板体上预留的穿线孔位，可以规整布置电控线路，避免运行过程中线路被轮组、运动机构剐蹭破损，提升整机运行的稳定性。不同于定制化底盘只能适配单一设计方案的局限，这款底盘的模块化设计允许团队在赛季中根据赛事任务的变化，快速调整上层机构的布局，比如需要增加拾取机构、投射机构时，不需要重新制作底盘，只需要在型材槽道上增加对应的安装支架就能完成改装，大幅缩短了设计迭代的周期，也降低了整机组装的物料成本。
