可伸缩旋转式自行车后轮挡泥锁紧结构

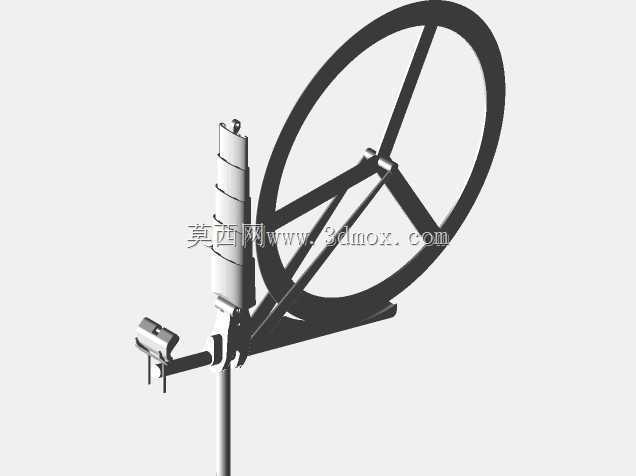

　　日常通勤、休闲骑行场景中，后轮甩水带泥一直是影响骑行体验的常见问题，传统固定式挡泥板多通过座杆夹装固定，存在覆盖范围有限、闲置时突出易剐蹭、拆装调整繁琐的痛点，这款可伸缩旋转的挡泥锁紧结构，正是针对城市通勤、短途休闲骑行的实际使用需求做的结构优化。从安装边界来看，该结构摒弃了传统挡泥板依赖座杆夹持的固定逻辑，直接将安装基座贴合固定在自行车车架后上叉与立管衔接的三角区域，安装面贴合车架管材弧度设计，不需要额外在车架上打孔，适配市面上多数管径在28-35mm区间的圆管车架，安装完成后基座突出车架表面的厚度控制在12mm以内，不会干扰脚踏转动、后轮拆装等常规维护操作，也不会额外增加过多风阻。结构功能上，整套构件分为固定基座、

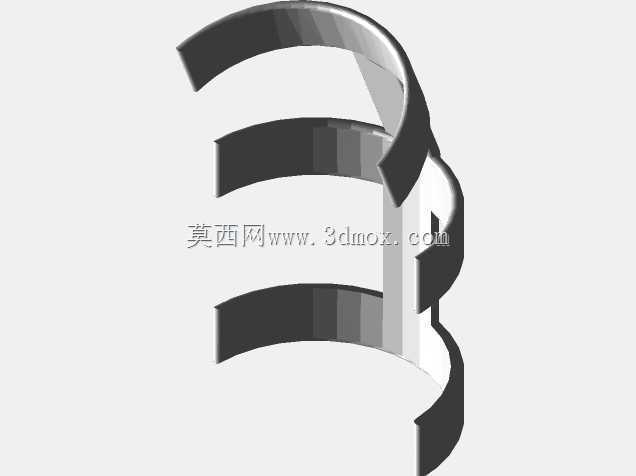

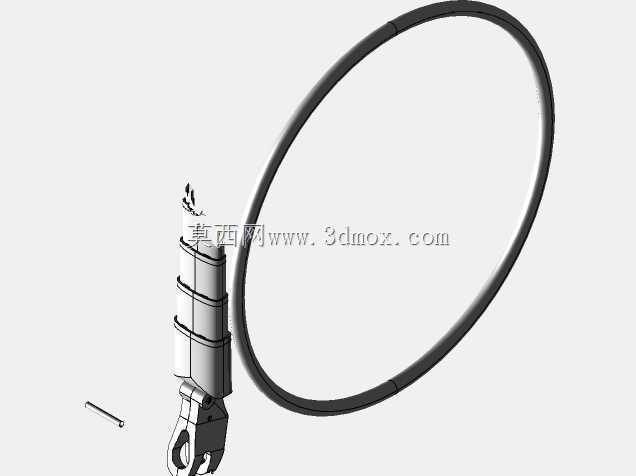

　　多节弧形伸缩挡片、旋转铰链、锁止挂钩四个核心部分，伸缩挡片采用层叠嵌套的弧形结构，完全展开时沿后轮轮缘弧度延伸，覆盖后轮上半周约120度的扇形区域，挡片末端延伸至后轮轴水平高度以上15mm位置，能够在雨天经过积水路面、湿滑泥地时，有效阻挡后轮高速转动带起的泥水、砂石，避免飞溅到骑行者后背、衣物上，也能减少泥水甩到车架后下叉、传动链条部位，降低传动构件被泥沙磨损的概率。当处于晴朗干燥天气、不需要挡泥功能时，可将层叠的弧形挡片逐节收回，收回后整体长度仅为展开状态的三分之一，之后沿铰链轴向上旋转，通过末端的挂钩直接卡接在座椅下方预设的锁止位，整个收纳操作不需要借助额外工具，单手即可完成，收纳后结构整体贴合车架立管后侧，不会超出车把、

　　车座的外轮廓边界，避免停放、推行时剐蹭周边物体，也不会在高速骑行时产生额外的风噪。设计思路上，整套结构的弧形挡片曲率完全匹配常规26寸、27.5寸城市自行车、山地车的后轮轮径弧度，伸缩段的滑动配合面预留了0.3mm的间隙，表面做光滑耐磨处理，反复伸缩抽拉时不会出现卡滞、异响，锁止挂钩采用弹性卡扣设计，卡入锁止位后能够提供足够的锁紧力，即使经过颠簸路面、减速带时也不会出现松脱滑落的情况，同时解锁只需要轻按卡扣拨片即可操作，兼顾了锁止可靠性与操作便捷性。从实际使用场景适配来看，该结构既解决了传统长挡泥板外观臃肿、闲置时碍事的问题，也避免了短款挡泥板挡泥范围不足的缺陷，对于日常城市通勤需要兼顾晴天、雨天骑行需求的用户来说，

　　不需要根据天气频繁拆装挡泥板，结构本身的金属弧形构件强度足够，日常轻微磕碰不会出现变形断裂，伸缩段的嵌套结构也能阻挡大部分泥沙进入配合间隙，日常维护只需要定期擦拭滑动面即可，不需要额外加注润滑脂，适配日常通勤车、城市山地车、折叠车等多种自行车型号的改装使用。
