自行车车架静力学分析三维结构设计

　　日常通勤、运动骑行场景下，自行车车架作为整车核心承载构件，直接决定骑行过程中的力传递效率、操控稳定性与长期使用可靠性，其结构设计合理性是整车性能调校的核心基础。从实际使用工况来看，车架需要同时承接多维度载荷：骑行者坐姿或站姿踩踏时，五通位置会持续传递周期性的踩踏扭矩，遇到路面颠簸冲击时，前轮、后轮安装位会传递垂直方向的瞬时冲击载荷，转向过程中头管位置还要承受侧向的扭转作用力，不同载荷的耦合作用对车架的结构强度、刚度分布提出了极高要求。

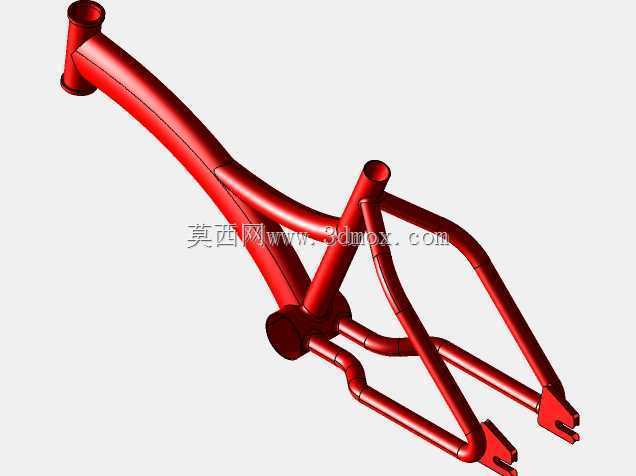

　　本次结构设计围绕菱形硬尾车架的常规构型展开，整体采用经典的三角形桁架布局，头管、上管、下管、座管、后上叉、后下叉各管段通过焊接节点形成封闭受力体系，在保证整体轻量化的前提下最大化结构承载效率。设计过程中首先明确各安装位的边界约束条件：头管位置预留标准碗组安装尺寸，适配常规口径的前叉舵管与转向组件，保证转向动作的顺畅无卡滞；五通位置采用通用螺纹安装接口，可适配市面主流规格的中轴与曲柄组件，满足不同传动系统的改装替换需求；后叉端预留标准后轮轴安装槽，兼容快拆与桶轴两种轮组固定方式，同时预留碟刹安装座的固定孔位，适配不同制动系统的安装要求；座管位置采用标准口径的直管安装结构，可适配不同长度的座管组件，满足不同身高骑行者的座高调节需求。

　　结构受力优化过程中，针对不同管段的受力特性调整截面参数：下管作为承接头管冲击与五通踩踏力的核心传力构件，采用变截面椭圆管设计，靠近头管位置截面更大以提升抗冲击能力，靠近五通位置逐步过渡为圆形截面优化扭矩传递效率；上管主要承接骑行过程中的侧向扭转力，采用扁平截面设计提升侧向刚度，避免转向过程中出现车架形变滞后的问题；后下叉直接传递后轮的驱动扭矩与制动载荷，采用加粗的不对称截面设计，驱动侧截面尺寸略大于非驱动侧，抵消传动系统带来的偏载力矩；后上叉主要承接座垫位置的垂直载荷，采用相对纤细的截面设计，在保证足够强度的前提下过滤部分路面细碎振动，提升骑行舒适度。

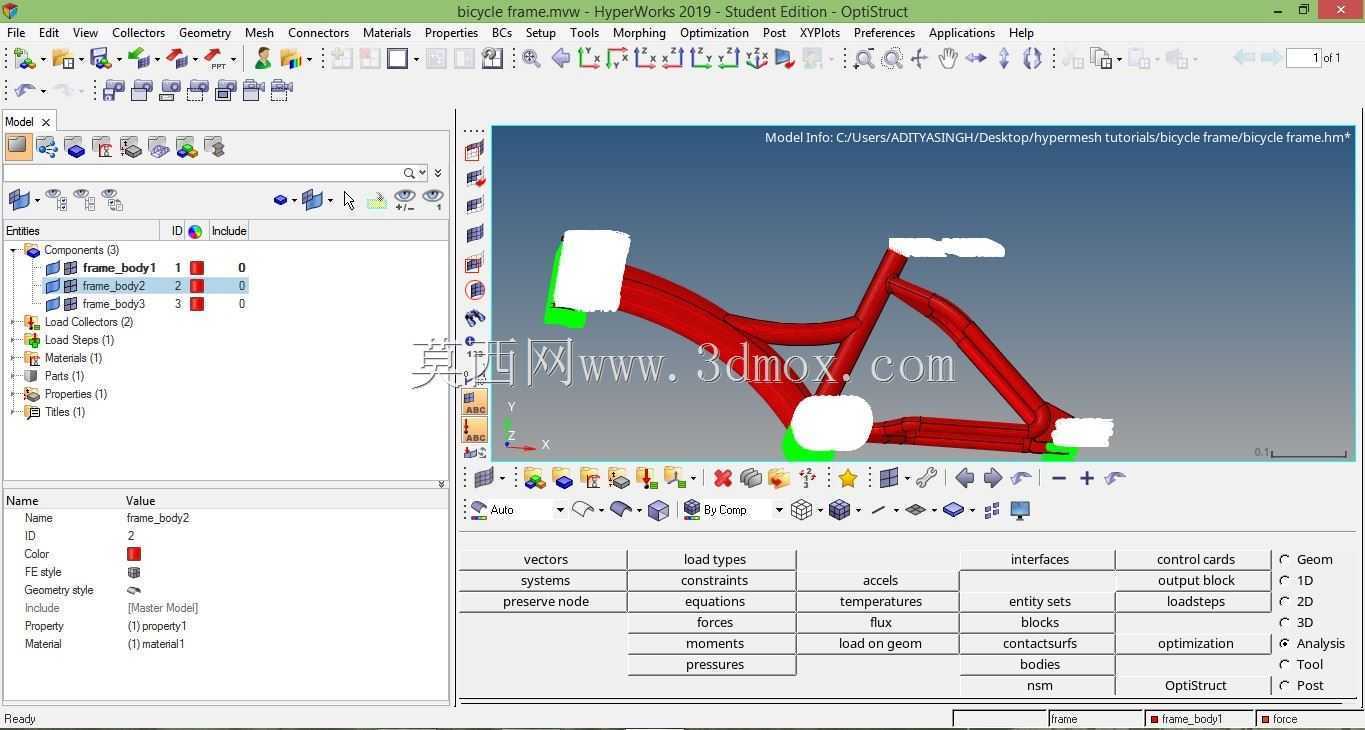

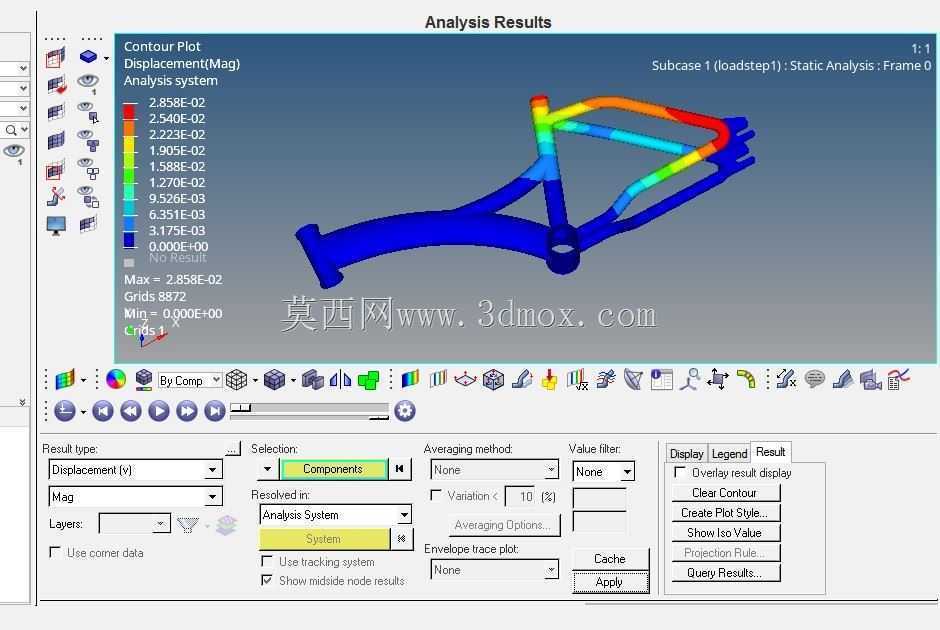

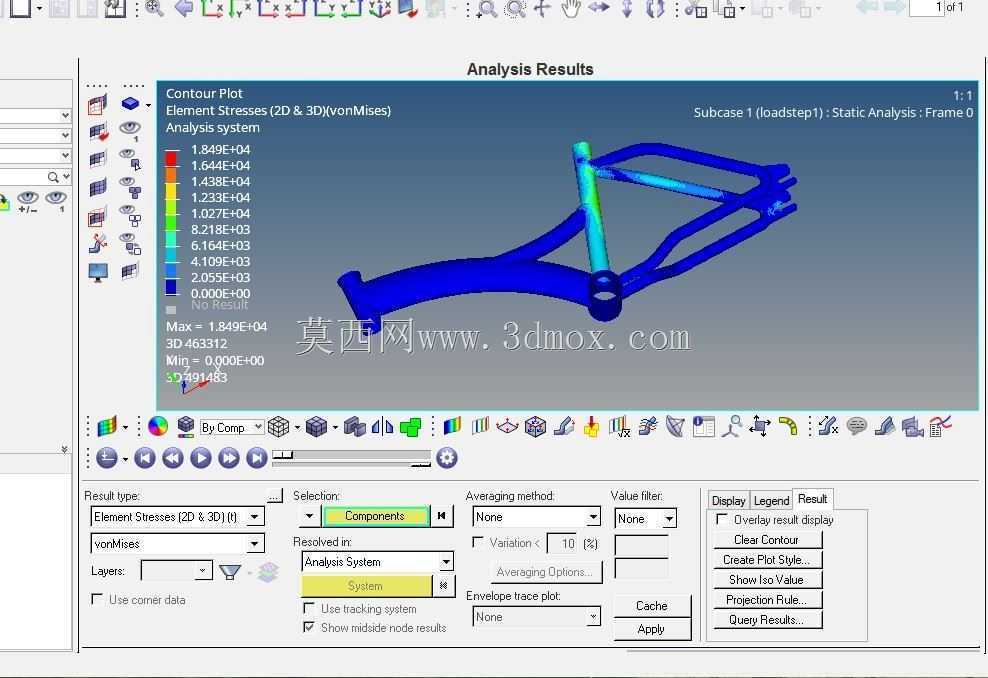

　　静力学分析过程中，按照实际使用工况施加载荷约束：将后轮轴位置设置为固定约束，头管位置施加垂直向下的骑行者上半身重量载荷，五通位置施加模拟踩踏动作的周期性扭矩载荷，座管位置施加垂直向下的臀部载荷，同时叠加不同方向的冲击载荷系数模拟颠簸路面工况。从应力分布结果来看，高应力区域主要集中在头管与下管的焊接节点、五通与各管段的连接位置、后叉端与后下叉的过渡区域，针对这些高应力区域，设计中通过增加管段过渡圆角、优化焊接节点的补强片结构、调整局部管壁厚度的方式分散应力集中，避免长期交变载荷下出现疲劳开裂问题；而应力水平较低的管段区域，可适当减小管壁厚度实现轻量化减重，在保证结构安全系数满足行业标准的前提下，尽可能降低车架整体重量，提升骑行过程中的加速响应与爬坡性能。

　　安装边界设计上，所有安装孔位的位置度公差控制在机械加工通用精度范围内，保证各配套组件安装后无装配应力，避免额外的装配载荷叠加到工作应力中影响结构寿命；各管段的走线孔位置预留充足空间，兼容变速线管、刹车油管的内走线布局，既提升整车外观整洁度，也避免线管外露受到泥水侵蚀影响使用寿命。整体结构在满足强度刚度要求的基础上，兼顾了通用配件的兼容性与后期维护改装的便利性，可适配从日常通勤到轻度越野的多场景骑行需求。
