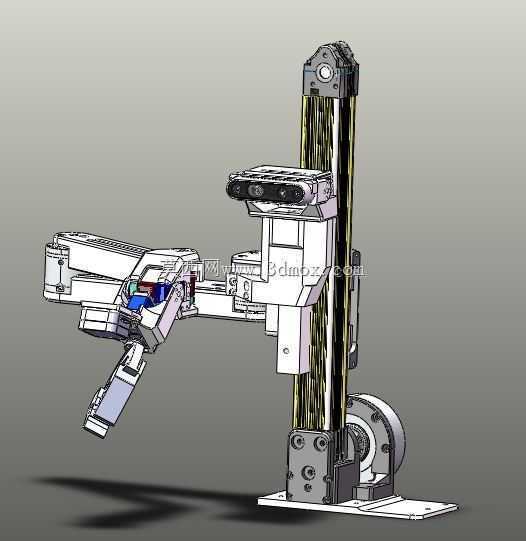

桌面级服务型协作机械臂结构设计

　　这款机械臂的结构设计最初瞄准的是桌面端轻量服务场景，比如实验室样本转运、小型工位物料分拣、前台物品递送这类负载要求不高，但对动作灵活性、安装占地有严格限制的使用场景，整体结构没有采用工业重载机械臂的粗壮铸件方案，而是偏向轻量化的模块化拼接思路，兼顾3D打印快速制作与常规机加工的量产可行性。从安装边界来看，整套机构的底座采用平板式安装设计，底座预留的安装孔位适配常见的铝型材工作台面、实验室桌面的固定需求，不需要额外做大型预埋基础，安装时只需要通过螺栓将底座锁紧在平整台面即可，底座的整体投影尺寸控制在极小范围内，不会占用过多桌面操作空间，对于工位紧凑的小型作业场景十分友好。垂直方向的升降结构采用同步带传动的立柱方案，

　　区别于传统多关节臂完全依靠关节转动实现高度调整的设计，这套升降立柱可以直接带动整个臂身组件沿垂直方向做直线运动，大幅扩展了机械臂的垂直作业范围，同时避免了多关节联动抬升时带来的末端抖动问题，立柱内部的同步带传动搭配导向滑轨，能保证升降过程的运行平顺性，在低速递送场景下不会出现明显的运行顿挫。臂身的关节设计采用模块化的舵机驱动方案，每个关节的连接结构都做了走线槽预留，驱动线缆可以从臂身内部穿过，不会外露干扰末端执行器的动作，也能避免作业过程中线缆被周边物件剐蹭。末端的关节结构预留了标准的执行器安装接口，可以根据不同的使用场景更换夹爪、吸盘、小型操作工具等不同末端配件，不需要对臂身主体结构做改动，适配性较强。从结构强度设计来看，

　　臂身的主要受力部件都做了加强筋处理，在采用轻量化塑料或者轻质铝合金加工的前提下，能保证额定负载下的结构刚性，不会出现明显的形变影响末端定位精度，关节处的连接轴承位都做了公差适配设计，既保证关节转动的灵活性，又能控制关节间隙，减少长期运行后的回程误差。整套结构的运动逻辑是通过升降立柱完成高度方向的粗定位，再通过多关节的联动完成水平面和空间角度的精调，这种组合运动方式相比纯关节型机械臂，在相同臂展的情况下能覆盖更大的作业范围，同时降低关节联动的算法复杂度，对于小型服务场景的应用来说，调试难度更低，运行稳定性更有保障。在细节设计上，臂身顶部预留了视觉传感器的安装位，可以直接搭载小型双目视觉模块，实现物品识别、定位抓取的功能，

　　不需要额外加装外置支架，整体结构的集成度更高。关节处的限位结构都做了软限位和硬限位的双重设计，硬限位通过结构凸台限制关节的极限转动角度，避免关节转动超程拉扯内部线缆，软限位可以通过控制系统设置作业区间，适配不同场景下的安全作业需求，防止机械臂运行过程中碰撞周边设备。考虑到3D打印制作的可行性，所有结构件的壁厚都控制在合理范围内，没有出现过大的悬空结构，不需要额外添加大量支撑就能完成打印制作，同时机加工版本的零件也都采用常规的铣削工艺就能加工，没有复杂的曲面或者特殊工艺要求，不管是个人爱好者自制还是小批量量产都有较强的可实现性。整套机械臂的作业半径覆盖桌面级场景的常规操作范围，末端在最大伸展状态下的重复定位精度能满足轻量服务场景的使用需求，不会出现定位偏差过大导致的物品掉落、操作失误问题，升降立柱的行程设计也能覆盖从桌面到常规置物架层板的高度差，满足不同高度位置的物品取放需求。
