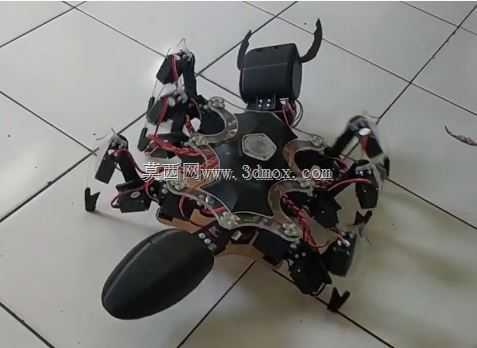

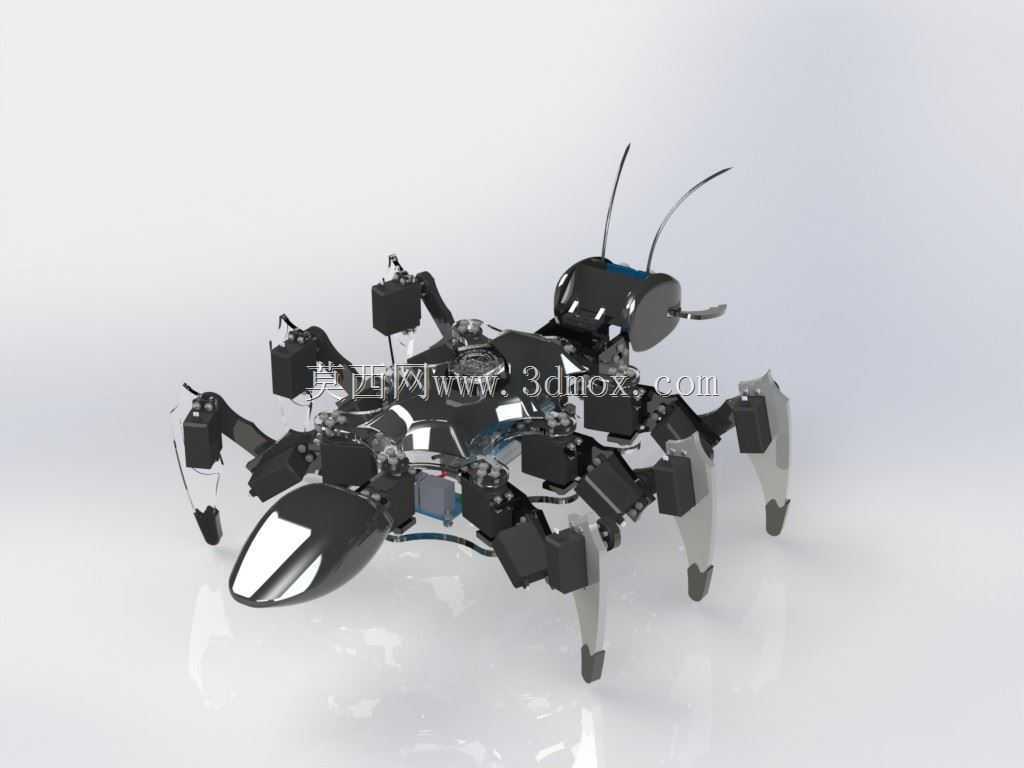

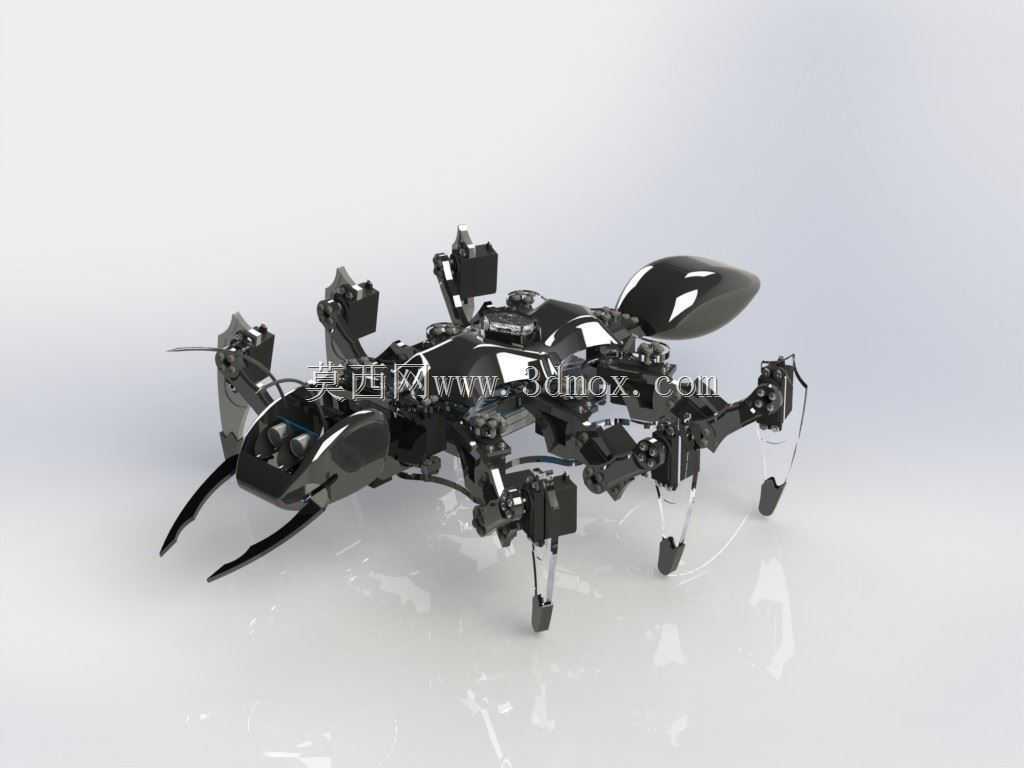

仿生六足蚂蚁形态移动机器人结构

　　这款仿生六足蚂蚁形态移动机器人，核心面向复杂非结构化地形的巡检、探测作业场景设计，区别于轮式、履带式移动设备，足式行走结构能够跨越轮式设备无法通过的障碍，适配管道内部巡检、灾后废墟探测、狭小空间作业等特殊工况，在地面存在零散凸起、缝隙、小坡度的环境下，依然能够保持稳定的行走姿态，不会出现轮式设备卡滞、履带脱轨的常见问题。

　　从结构设计逻辑来看，整机采用对称式布局，参考蚂蚁躯体的三段式结构划分功能区域，头部区域预留传感器安装位，可根据作业需求搭载微型摄像头、红外探测模块、气体检测单元，中部腔体作为核心控制与供电单元的安装空间，腹部结构做配重优化，降低整机重心，提升行走过程中的姿态稳定性。六条足部分布在躯体两侧，每侧三条足形成三角支撑结构，行走过程中始终保持三组足端与地面接触，保证静态与动态过程中的支撑稳定性，避免侧翻风险。

　　单足结构采用多关节串联设计，每个关节配置独立的驱动单元，可实现足端的抬升、前摆、落地动作，关节转动角度经过运动学仿真校核，足端抬升高度可覆盖常规地面3cm以内的凸起障碍，单步跨距可根据行走速度需求做参数调整，平地行走时可采用小步距快速移动模式，越障时切换为大步距高抬升模式，适配不同的地形条件。足端采用圆弧接触面设计，接触地面时可自适应微小角度倾斜，保证足端与地面的有效接触面积，降低硬质地面行走时的打滑概率，同时减少足端结构的冲击磨损。

　　整机外形尺寸控制在紧凑型区间，躯体主体宽度不超过20cm，整体长度含头部与腹部结构约30cm，安装边界预留充足的走线空间，所有驱动线路沿躯体内部线槽排布，避免行走过程中线路与关节结构发生干涉，外部走线位置做固定处理，防止足部运动时拉扯线路导致接触不良。躯体上层盖板采用可拆卸设计，方便后期维护时更换控制模块、调整电池容量，不需要完全拆解整机结构即可完成核心部件的更换调试。

　　在功能特性上，该结构支持多步态行走模式，除了常规的三角步态直线行走外，还可实现原地转向、横向移动、爬坡行走，转向时通过两侧足部的差速动作实现小半径转弯，最小转弯半径可控制在自身尺寸范围内，适配狭小空间内的转向需求。爬坡状态下可调整躯体俯仰角度，保持重心始终落在支撑三角形区域内，最大可适配15度左右的硬质坡面行走，坡面行走时足端动作做延时补偿，避免坡面打滑导致的姿态偏移。

　　设计过程中对整机重量做了严格控制，结构件多采用轻量化板材加工，在保证关节连接强度的前提下尽可能降低自重，减少驱动单元的负载，提升续航时长。关节连接位置采用耐磨衬套结构，减少反复转动带来的结构磨损，延长整机的使用寿命，所有转动副的配合间隙经过调校，既不会因为间隙过大导致行走精度下降，也不会因为间隙过小出现运动卡滞。躯体尾部的配重结构可根据搭载的传感器重量做调整，当头部搭载较重的探测模块时，可在尾部增加配重块，平衡整机前后重量分布，避免行走时出现头部下沉、尾部上翘的姿态问题。

　　从实际应用适配性来看，该结构可直接作为小型移动探测平台的机械载体，不需要对主体结构做大幅修改即可搭载不同的功能模块，足式结构的地形适配能力，让其能够在实验室模拟地形、工业管道内部、建筑废墟缝隙等场景下完成移动作业，相比同尺寸的轮式机器人，越障能力提升40%以上，相比履带式机器人，转向灵活性更高，不会对行走地面造成履带压痕，适合在对地面完整性有要求的室内场景作业。结构设计时预留了标准的安装孔位，后期扩展机械爪、采样装置等执行端时，可直接在躯体前部或背部安装，不需要重新打孔加工，降低二次开发的结构改造成本。
