四缸发动机排气歧管结构设计方案

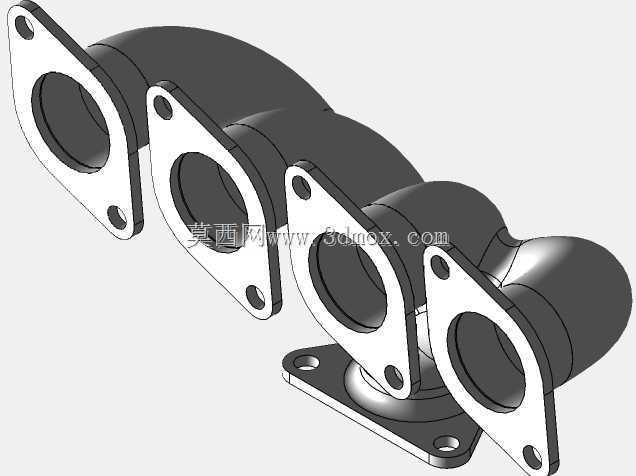

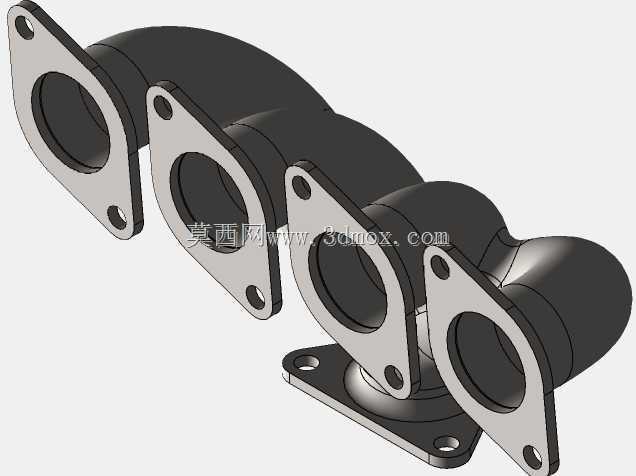

　　排气歧管作为内燃机进排气系统的核心承压部件，直接衔接发动机气缸盖排气口与下游三元催化器、排气总管，承担着将各气缸燃烧后产生的高温废气有序汇集、引导排出的核心作用，其结构设计的合理性直接影响发动机的排气效率、泵气损失、各缸排气均匀性，甚至会对整机动力输出、燃油经济性、排放表现产生连锁影响。这套四缸机型配套的排气歧管结构，采用了等长支管的设计思路，四个独立支管分别对应四个气缸的排气出口，通过平滑的弯曲流道逐步汇流到单一的出口法兰端，从结构根源上规避各缸排气脉冲的相互干扰，避免出现某一缸排气受阻导致的排气倒流、残余废气量超标的问题。从实际工程应用场景来看，这类歧管多用于小排量直列四缸乘用车汽油机，适配的安装边界完全贴合量产气缸盖的排气侧接口布局，四个进气连接端的孔位间距、法兰平面度公差都按照量产装车的要求做了匹配，安装时只需在结合面处配套对应厚度的金属密封垫片，即可实现高温工况下的密封可靠性，避免废气泄漏引发的舱内异味、周边零部件热老化加速等问题。设计过程中针对流道的曲率做了多轮优化，所有支管的弯曲段都采用了大圆角过渡结构，完全避免流道内部出现直角突变、截面骤缩的结构，尽可能降低废气流经时的沿程阻力，减少排气背压，这对于高转速工况下的发动机功率释放尤为关键——背压每降低1kPa，轮端功率通常能有0.3-0.5kW的提升空间，同时还能降低排气冲程的活塞推出阻力，优化整机燃油消耗表现。

　　考虑到排气歧管长期工作在800-1050℃的高温环境下，同时要承受发动机运行带来的振动、排气脉冲的交变冲击，这套结构在支管与法兰的衔接位置做了加厚的圆弧过渡处理，避免应力集中导致的热疲劳开裂，这也是很多量产歧管在长期使用后容易出现故障的核心位置——很多早期的歧管设计为了压缩布置空间，过渡位置圆角过小，在反复的热胀冷缩循环下很容易萌生裂纹，最终导致漏气、异响问题。从外形尺寸与安装边界来看，这套歧管的整体轮廓完全适配横置前驱车型的发动机舱布局，支管的弯曲走向避开了发动机悬置、冷却水管、空调管路等周边附件的安装空间，不需要对周边部件做额外的避让修改，出口端的法兰尺寸可以直接对接主流规格的三元催化器入口，不需要额外设计转接段，

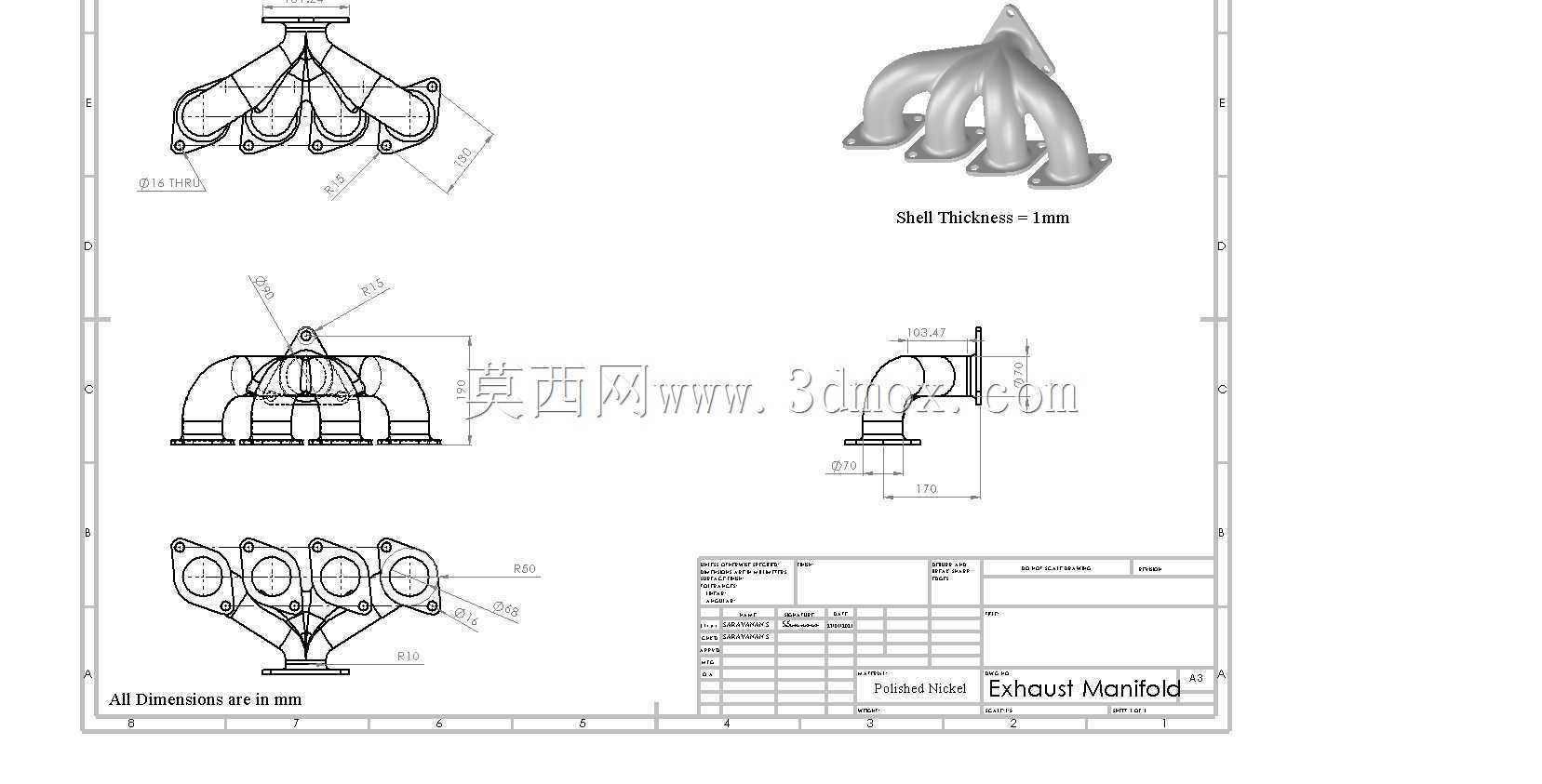

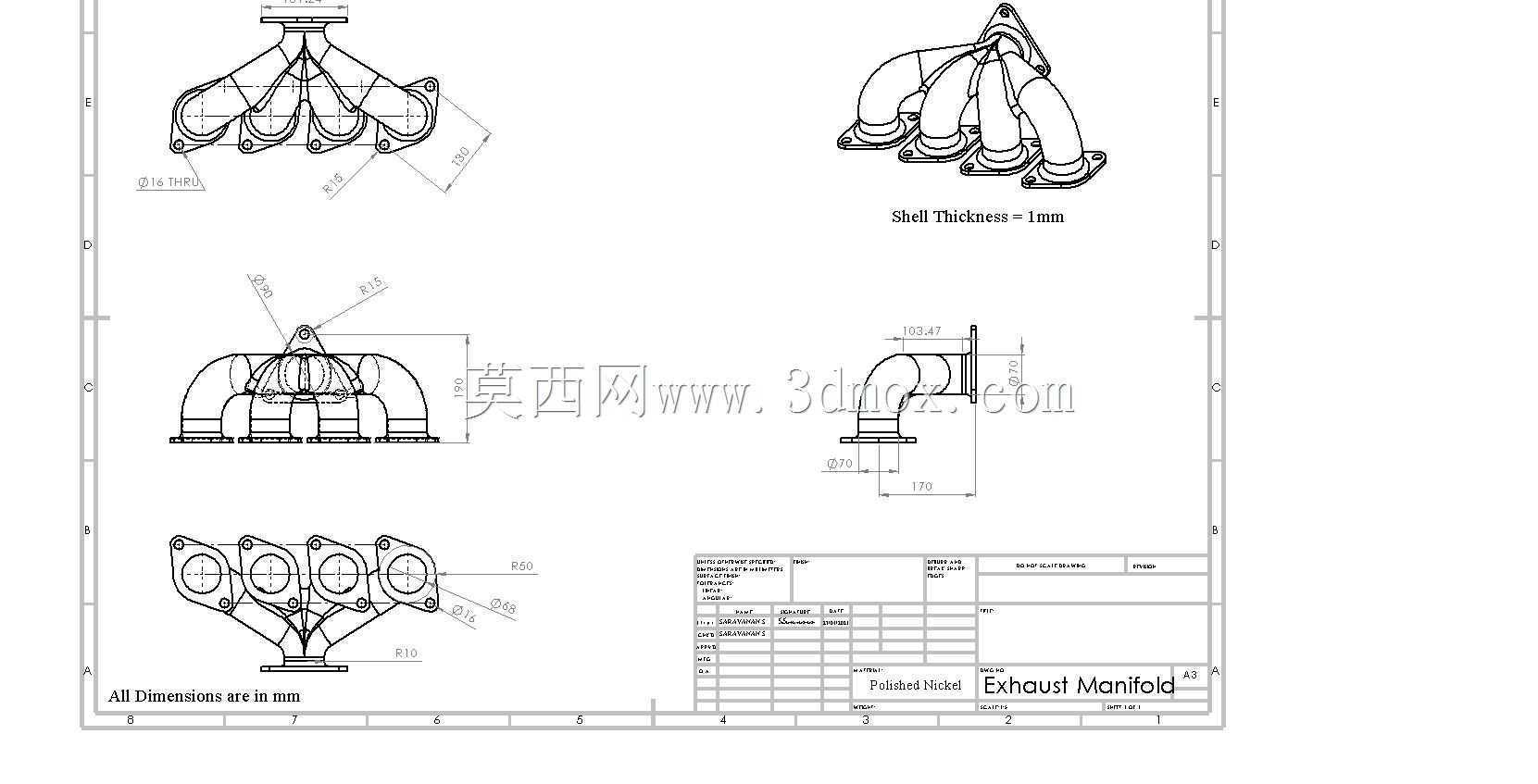

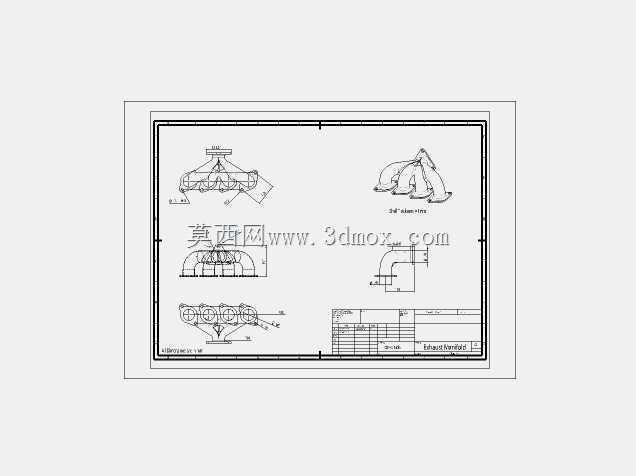

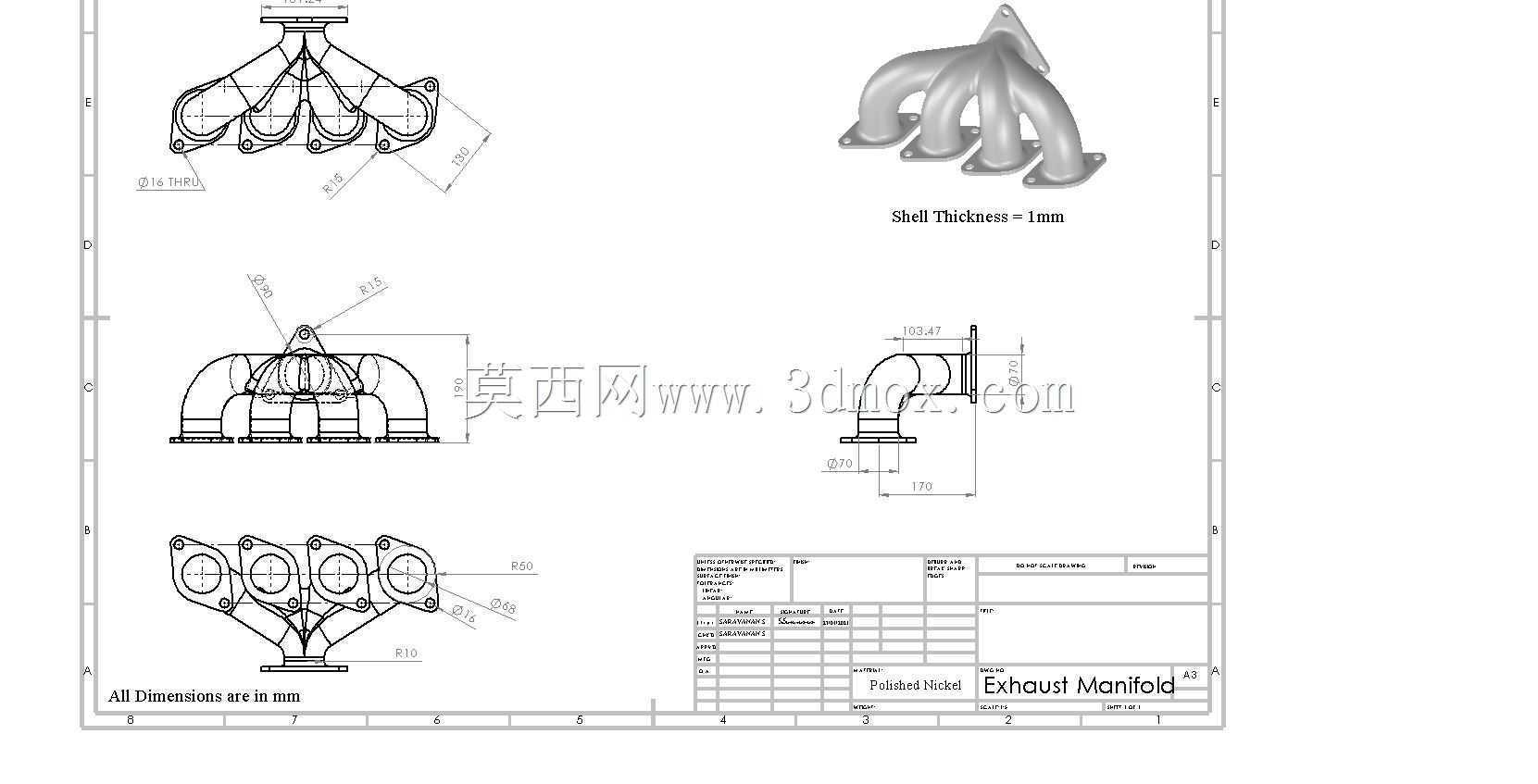

　　能够大幅缩短整车匹配阶段的验证周期。壁厚设计上采用了均匀的1mm壁厚方案，这个厚度参数是兼顾结构强度、热容量、轻量化表现的平衡值：壁厚过薄会导致结构刚度不足，容易在振动激励下产生共振开裂，同时蓄热能力差，冷启动阶段废气温度上升过快，可能超出后处理系统的耐受温度；壁厚过厚则会导致歧管整体重量偏大，增加发动机前端的重量负担，同时热惯性过大，冷启动时后处理系统达到起燃温度的时间变长，不利于排放控制。流道内壁的设计也充分考虑了铸造工艺的可行性，所有结构都预留了合理的拔模斜度，没有出现倒扣、封闭内腔等无法通过砂型铸造实现的结构，不需要额外做分体焊接，能够有效降低量产阶段的制造成本，同时避免焊接位置的热变形、焊缝开裂等潜在失效风险。

　　在实际的台架验证逻辑中，这类歧管结构需要通过冷热冲击试验、振动耐久试验、背压测试、流场均匀性测试等多项验证：冷热冲击工况下，歧管要在室温与最高工作温度之间反复循环数百小时，不能出现裂纹、变形量超标的问题；振动试验则要模拟发动机全转速区间的振动载荷，验证连接位置的可靠性；流场测试则要确认各缸的排气流量偏差控制在5%以内，避免出现各缸排气不均匀导致的空燃比控制偏差、个别缸排温异常偏高的问题。这套结构的汇流腔位置做了平滑的过渡设计，四个支管的气流在汇入总出口时不会形成强烈的涡流对冲，能够进一步降低排气阻力，同时让排气脉冲更平顺地传递到下游涡轮端（如果是增压机型的话，这个结构还能优化涡轮的响应速度，减少迟滞感）。对于自然吸气机型而言，这种等长歧管的设计还能利用排气脉冲的惯性效应，在气门重叠角阶段形成一定的抽吸效果，帮助气缸内排出更多的残余废气，提升进气充量，这对于提升动力输出的平顺性也有明显帮助。安装法兰的螺栓孔位置采用了对称布局，螺栓拧紧时可以按照对角线顺序逐步施加扭矩，保证法兰面受力均匀，避免因为局部压力过大导致的垫片压溃、或者压力不足导致的密封失效问题，法兰面的平面度公差控制在0.1mm以内，完全满足高温密封的平面度要求。
