汽车方向盘电气快速断开连接装置

　　该装置主要应用于乘用车辆、改装赛车的方向盘与转向柱衔接位置，解决方向盘拆卸、功能升级过程中电气线路反复拆线接线的繁琐问题，日常使用场景覆盖赛车方向盘快拆、民用车辆多功能方向盘改装、车辆维修转向系统拆解等工况。实际使用中，装置承担方向盘上多功能按键、喇叭、远光切换等电气信号的通断衔接功能，当方向盘需要拆下时，无需逐根拆解线束端子，直接通过机械快拆结构同步实现电气回路的断开，重新安装时机械对位完成的瞬间即可同步接通所有电气通路，避免传统接线方式下错接线路、端子松脱、线束拉扯断裂的常见问题。从功能特性来看，装置集成了机械定位与电气连接双重功能，内部采用多pin接插件实现信号传输，可同时承载7路独立信号通路，满足喇叭触发、远近光切换、

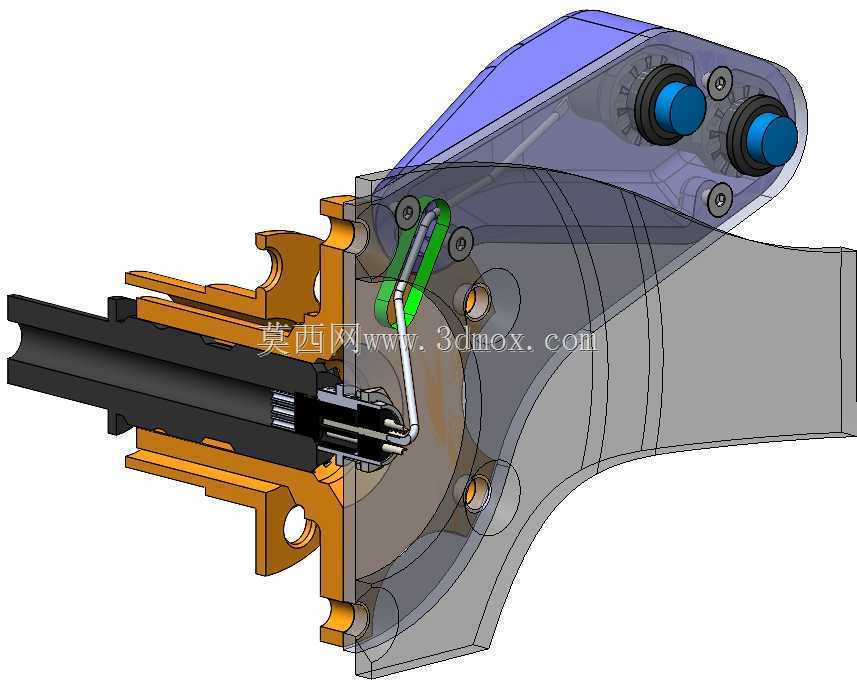

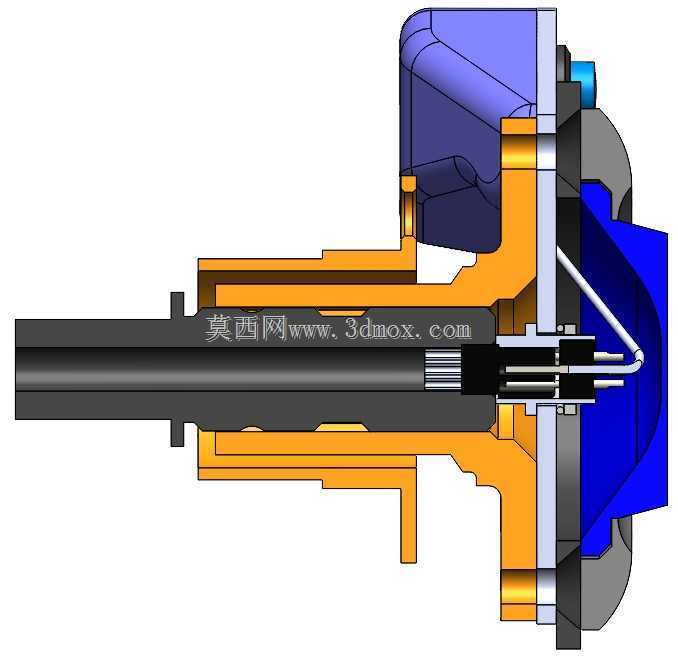

　　转向信号复位、多功能按键控制等常规方向盘电气功能的传输需求，接插件接触端采用弹性接触结构，可承受车辆行驶过程中转向带来的持续振动，不会出现接触不良、信号中断的问题。设计过程中，首先匹配通用OMP规格方向盘的安装孔位，确保螺栓孔位与市面主流仿制方向盘、改装方向盘的安装基准完全匹配，安装面的定位凸台与转向柱侧的连接座采用间隙配合，装配时可自动导正，无需反复调整对位。结构上分为方向盘侧连接端与转向柱侧固定端两部分，内部接插件选用GX12规格连接器，适配20awg线径的导线，可满足方向盘按键信号的载流需求，导线焊接位置预留热缩管安装空间，焊接完成后通过热缩管包裹焊点，避免车辆行驶过程中线束晃动造成的焊点脱落、线间短路问题。

　　外壳部分采用分体式结构，后盖覆盖接插件与按键接线位置，后盖通过M3x8mm平头螺钉固定在主体基座上，安装后螺钉头完全沉于盖板沉孔内，不会突出表面干涉方向盘的转动。安装边界方面，装置整体轴向长度控制在适配常规转向柱安装空间的范围内，最大外径不超过方向盘安装基座的轮廓尺寸，不会与转向柱护罩、组合开关拨杆产生运动干涉；中心位置预留M8x0.75规格的龙头安装过孔，可穿过快拆结构的中心锁紧螺栓，接插件安装位置做偏心角度补偿设计，允许中心孔位存在小幅加工偏差时仍能顺利插接，避免加工误差导致的接插件插接过紧或无法对位的问题。针对方向盘原始喇叭触点旋转30°的安装角度，装置内部做了对应的触点让位设计，使用90°埋头钻头加工铝制基板的倒角，

　　确保后盖螺钉安装后不会突出表面刮擦周边部件。实际装配验证中，装置的插拔力控制在单手握持即可完成操作的范围内，锁紧后机械连接无旷量，电气接触电阻稳定，持续转向操作过程中无信号闪断问题，所有外露金属部件做氧化处理，避免长期使用过程中氧化锈蚀影响接触性能。
