饲料输送设备配套支撑支架工程设计

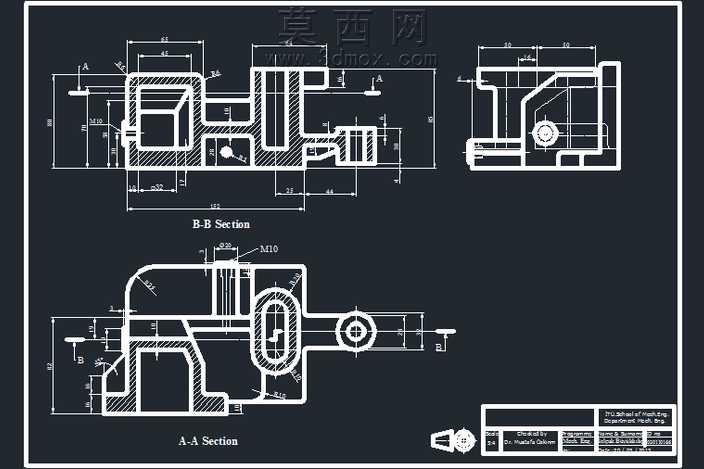

本作品为饲料生产输送环节配套的支撑支架三维设计成果，建模阶段严格遵循第一角度投影规则，完整还原支架的全维度结构特征，通过多视图剖切表达清晰呈现构件内部腔体、连接孔位与加强筋的布局逻辑。建模过程中首先搭建支架的整体轮廓基准，以主视图的外形尺寸为定位依据，依次构建左侧封闭腔体、中部连接立板、右侧安装支座的基础实体，针对B-B偏移剖面所呈现的前视内部结构，通过布尔运算精准切除多余实体，还原腔体内部的壁厚变化、凸台定位与螺纹孔位，其中M10螺纹孔严格按照机械设计标准建模，还原螺纹的牙型参数与孔位深度，确保后续装配环节的适配性。针对A-A全断面俯视结构，建模时重点还原中部椭圆形通孔、侧部同轴安装孔的位置精度，对孔位周边的加强筋结构做等壁厚处理，保证筋板与主体结构的衔接过渡自然，避免应力集中问题。左侧视图的外形结构建模时，重点处理支架底部的安装平面、侧部的定位凸台的尺寸精度，确保各安装面的平面度、孔位的同轴度符合机械加工的公差要求。材质配置上为支架主体赋予铸铁材质，调整材质的粗糙度、金属反光度参数，还原铸造构件的表面质感，对加工面单独赋予精铣钢材质，区分铸造毛坯面与机加工面的视觉差异。渲染阶段采用正交视图模式输出工程视图，以深色背景衬托白色线框与实体轮廓，清晰标注各关键尺寸、剖切符号与视图标识，完整呈现支架的设计细节。设计过程中充分考虑支架的承重需求，在腔体转角、孔位周边均设置合理的圆角过渡与加强结构，在保证整体轻量化的前提下提升结构刚性，同时兼顾加工工艺性，避免出现无法脱模、难以加工的死角结构，所有壁厚保持均匀一致，相邻壁厚差控制在合理范围内，适配铸造加工的工艺要求，可直接用于后续的工程出图、加工生产与装配验证环节。
