饲料输送设备专用支撑固定支架结构

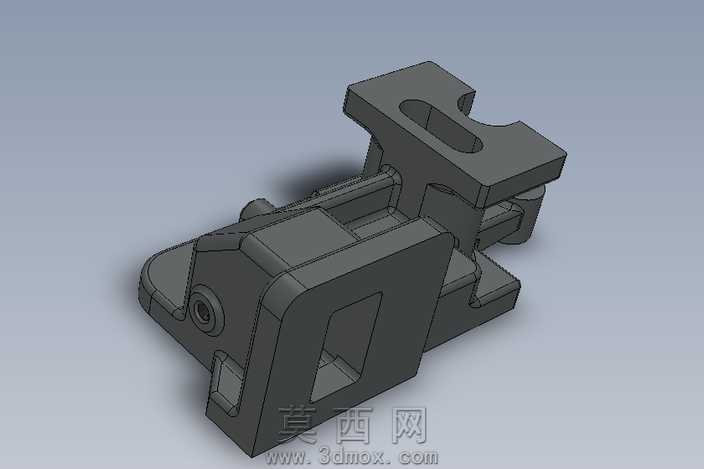

该支架采用SolidWorks进行全参数化三维建模，建模过程遵循机械设计的基准统一原则，首先绘制主体截面草图，通过拉伸、切除、拔模等基础特征搭建整体框架，再针对安装配合部位添加圆角、倒角等工艺特征，避免应力集中问题。渲染阶段采用哑光深灰工程塑料材质，模拟实际生产中常用的玻纤增强尼龙材质效果，添加柔和的环境漫反射光源，清晰呈现模型的棱边过渡与腔体结构，同时通过阴影效果强化结构的立体感，直观展示各部位的空间位置关系。从结构设计来看，该支架采用一体化成型思路，主体为框式镂空结构，在保证整体结构强度的前提下大幅降低构件自重，顶部开设的长圆形安装孔可适配一定范围内的安装位置偏差，降低装配时的对位难度；侧面设置的带孔凸台用于安装锁紧定位销，可实现支架与配套构件的快速锁止与拆卸；中部的贯通式滑槽用于与输送轨道配合，实现支架的定向滑动调节；底部的加厚承托面用于承载饲料输送过程中的动载荷与静载荷，边缘设置的限位挡边可防止配套料槽在工作过程中发生横向窜动。设计过程中充分考虑了饲料加工场景的使用需求，所有外露棱边均做了R2以上的圆角处理，避免积料与清洁死角，镂空结构可减少饲料碎屑的堆积，适配养殖、饲料加工场景的卫生要求；各安装孔位的位置公差按照IT7级精度设定，可满足常规机加工与注塑成型的工艺要求，无需后续二次加工即可完成装配。整体结构兼顾了承重性能、安装便捷性与场景适配性，可直接用于饲料输送线的配套安装，也可作为同类型支撑构件的设计参考模板，建模过程保留了完整的特征树，可根据实际安装尺寸、载荷需求快速修改参数，调整壁厚、孔位尺寸与安装位置，适配不同规格的饲料加工输送设备。
