3D打印电子板安装机箱结构设计

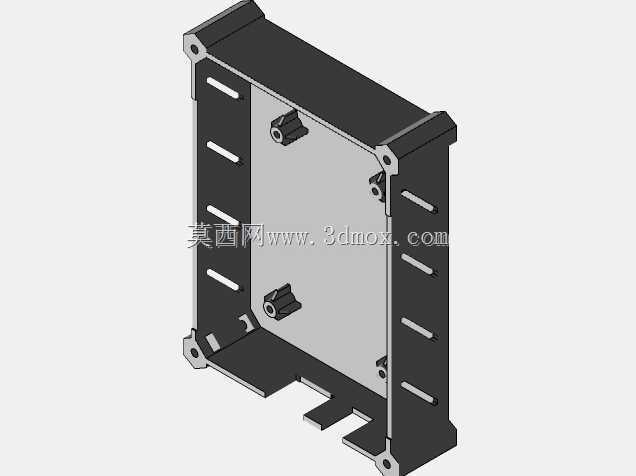

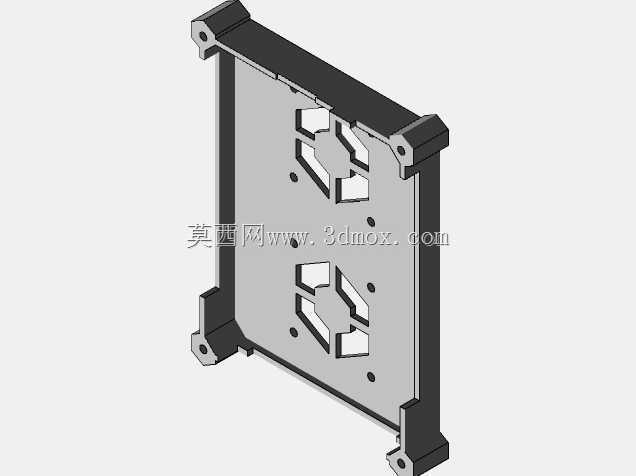

　　这款机箱是面向3D打印电子板配套设计的安装承载结构，主要服务于桌面级3D打印机的电控系统集成场景，用来容纳固定核心控制电路板，解决电子元件裸露带来的积灰、误触、接线拉扯松脱等实际工程问题，在小型桌面数控设备、开源电子开发项目的电控改造场景中也能适配使用。从结构设计逻辑来看，整体采用框架式围合结构，主体为单侧开口的盒型腔体，腔体内部预留了充足的电路板安装空间，侧壁做了等距排布的长条型通风开槽，既可以减轻打印件的整体重量，减少3D打印过程中的耗材消耗，也能形成对流风道，配合预留的风扇安装位带走电路板工作时产生的热量，避免电控元件长时间高温工作出现性能衰减。机箱的安装固定结构做了分层适配设计，腔体内部设置了三处带M3螺纹孔的安装柱，

　　对应标准尺寸PCB板的通用安装孔位，安装时不需要额外做螺母预埋，直接通过M3螺钉就能将电路板牢牢固定在腔体内，安装柱的高度经过精准测算，固定后电路板背面与机箱底板之间预留了足够的走线间隙，方便焊接引脚、外接排线的布置，避免引脚直接接触底板造成短路风险。机箱侧壁预留了两个40mm×40mm规格的标准风扇安装位，每个安装位都预置了M3螺母孔，适配常规的40mm轴流散热风扇，用户可以根据自身设备的发热情况选择单风扇或者双风扇配置，风扇安装后与通风槽形成贯通的散热风道，进风出风路径顺畅，不会出现气流紊流影响散热效率的问题。机箱的外部固定结构做了场景化适配，顶部设置了M3×16规格的螺钉安装位，用来实现机箱与设备上层框架的固定连接，

　　底部的安装螺钉孔位做了可调式设计，螺钉长度可以根据实际安装墙面或者设备机架的厚度灵活选配，不需要重新修改模型就能适配不同厚度的安装基面，适配性更强。机箱四个角都做了加厚的安装凸耳，凸耳上预置了贯通的安装孔，既可以通过凸耳将机箱固定在设备的型材框架上，也能作为壁挂安装的固定点位，凸耳位置做了圆角过渡处理，避免3D打印过程中出现应力集中导致的角部开裂，也能防止安装时尖锐边角划伤操作人员。从安装边界尺寸来看，机箱的内部腔体尺寸完全匹配常规开源3D打印机的控制板尺寸，外部轮廓不会超出常规3D打印机的打印成型尺寸，用户可以直接使用桌面级FDM打印机一次性打印成型，不需要做结构拆分，打印完成后只需要简单去除支撑就能直接进行装配，

　　不需要额外的后处理工序。结构细节上，机箱的开口边缘做了加厚翻边处理，提升整体结构的抗形变能力，即使使用PLA这类刚性稍弱的打印耗材，也不会出现侧边弯曲变形的问题，侧壁的通风槽宽度经过反复验证，既保证了通风面积，又不会因为开槽过宽导致异物进入腔体内部接触电路板，同时开槽的排布方向顺着散热气流方向，能最大程度降低风阻。在实际装配过程中，电路板的接线可以从机箱底部预留的缺口位置引出，缺口位置对应常见接线端子的排布位置，不需要额外对线束进行弯折就能顺利引出，减少线束的弯折应力，延长接线的使用寿命。这款机箱的设计完全从实际装配和使用场景出发，没有冗余的装饰结构，所有结构特征都服务于安装固定、散热、防护的核心功能，打印成本低，装配难度小，不管是个人DIY玩家做设备改造，还是小批量做开源3D打印机的电控配套，都能满足使用需求。
