CTC3D打印机喷嘴散热风扇固定支架

　　在桌面级FDM3D打印设备的运行过程中，喷嘴区域的温度控制直接决定了耗材熔融状态的稳定性，一旦散热风道错位、风扇固定松动，很容易出现喉管散热不足导致的耗材回抽卡顿、喷嘴溢料挂丝，甚至是长时间高温传导造成的进料段耗材提前软化堵头，这类故障在连续批量打印作业中出现的概率会随着设备振动累积明显升高，而专门适配CTC机型的喷嘴风扇支架，正是为了解决打印头散热组件的安装定位可靠性问题设计的结构件。

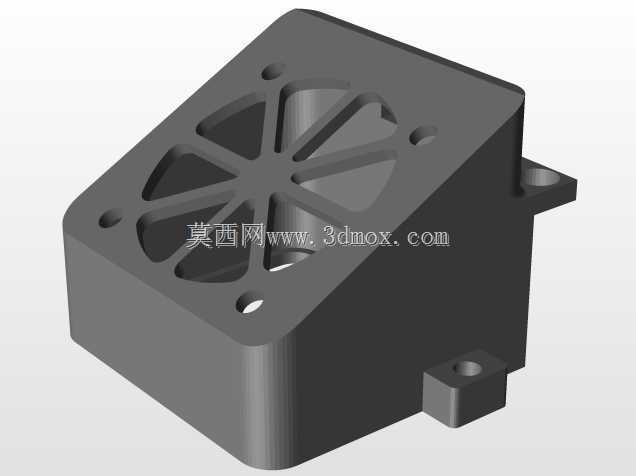

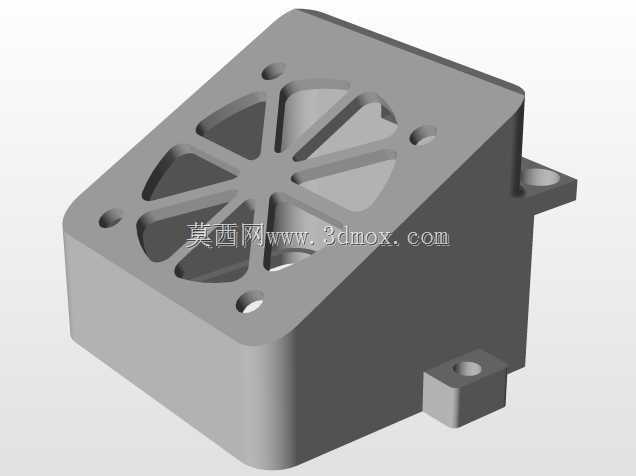

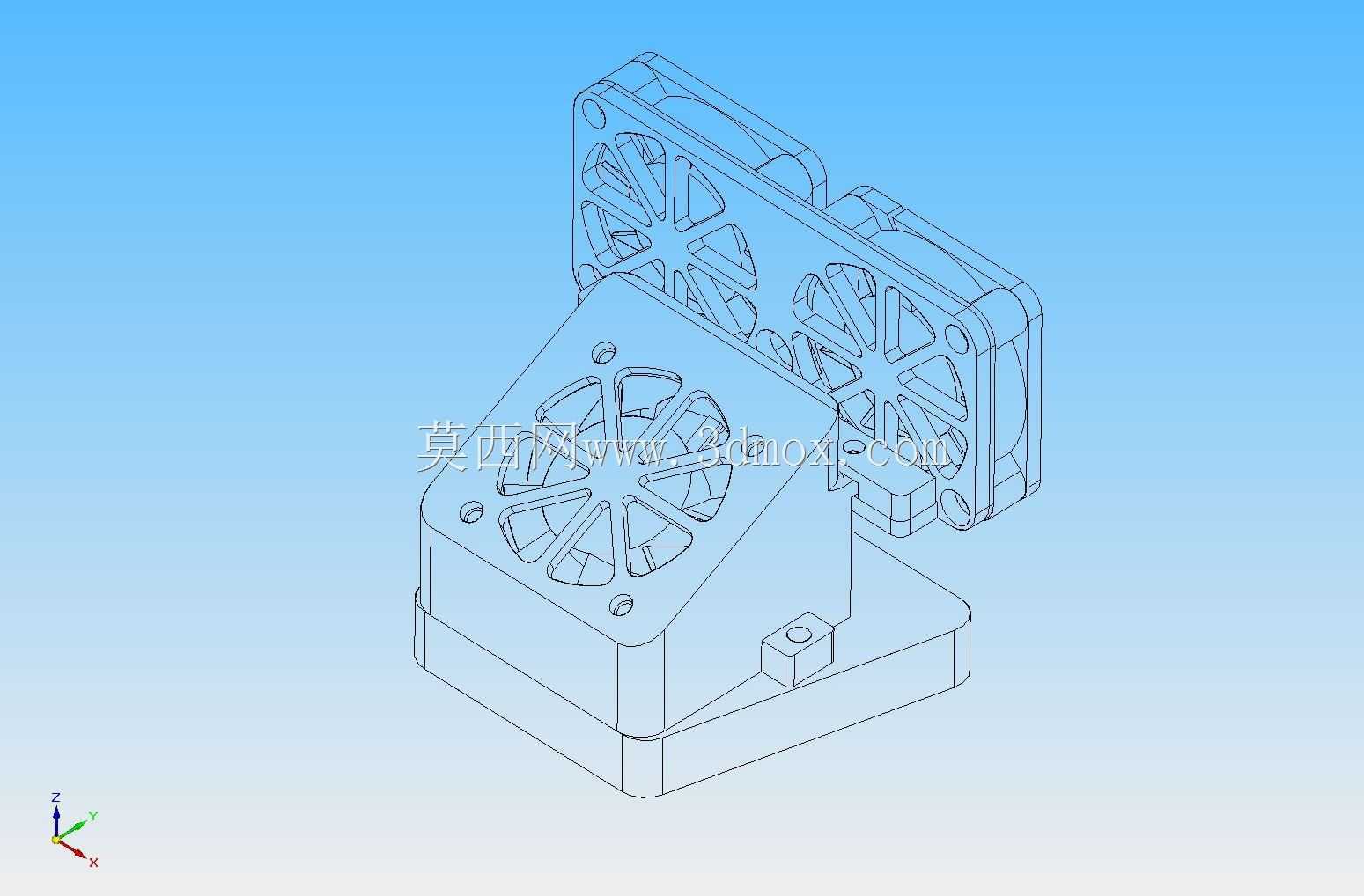

　　从实际装机的适配场景来看，这款支架需要同时兼顾三个方向的安装边界：底部对接打印头的加热铝块安装基面，预留的沉头孔位完全匹配CTC机型原有加热块的螺丝孔距，不需要对原有打印头结构做任何打孔、打磨改装，直接替换原有老化开裂的塑料支架即可完成装配；支架的三个风扇安装面分别对应不同的散热功能，正面倾斜角度的安装位对准喷嘴尖端的出料区域，主要负责打印过程中刚挤出耗材的快速冷却定型，避免层间堆叠时耗材未及时固化导致的模型塌边、翘角问题，侧面两个平行的安装位则对准喉管的散热鳍片区域，通过持续的强制风冷把喉管上部的温度控制在耗材玻璃化转变温度以下，阻断加热块的温度向进料段传导，保证耗材进料过程的顺畅。

　　设计过程中首先考虑的是长期高温工作环境下的结构强度，支架整体采用一体化的弯折支撑结构，在各个风扇安装面的连接处都做了三角加强筋过渡，避免打印头长时间高速往复移动产生的振动造成支架连接位置断裂，所有风扇安装孔都设计成了带定位凸台的结构，装配时风扇可以直接卡在凸台上定位，不需要反复调整孔位对齐，能有效减少装配时的对位时间，同时避免螺丝锁附时风扇出现偏移导致风道方向错位。

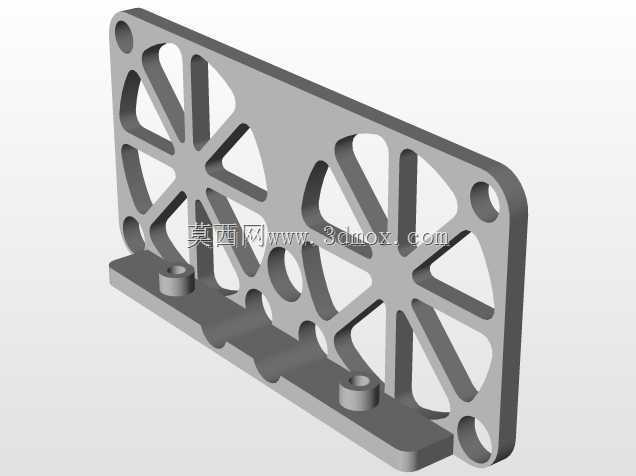

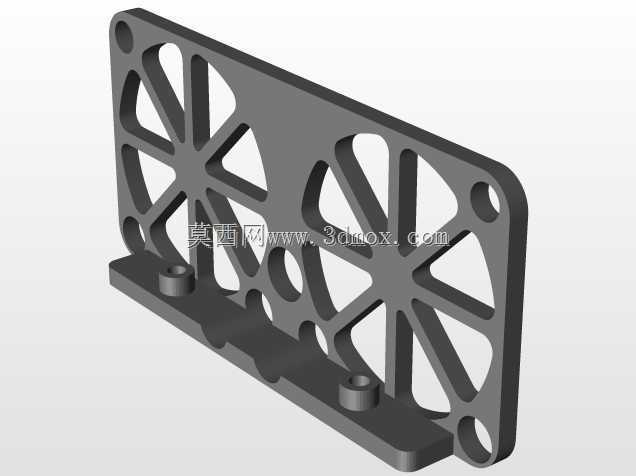

　　安装尺寸的匹配上，支架底部的安装基面到正面风扇安装面的垂直距离经过反复调校，既保证风扇出风口和喷嘴尖端的距离处于最佳冷却区间，不会因为距离过近导致喷嘴温度被冷风干扰造成出料不畅，也不会因为距离过远导致冷却气流分散，无法精准覆盖刚挤出的耗材区域；侧面两个风扇安装位的间距刚好匹配标准4010规格散热风扇的外形尺寸，安装后风扇和喉管散热鳍片之间保留2mm的气流缓冲间隙，既能让气流均匀吹过整个散热鳍片表面，也不会因为风扇直接贴在鳍片上产生共振噪音。

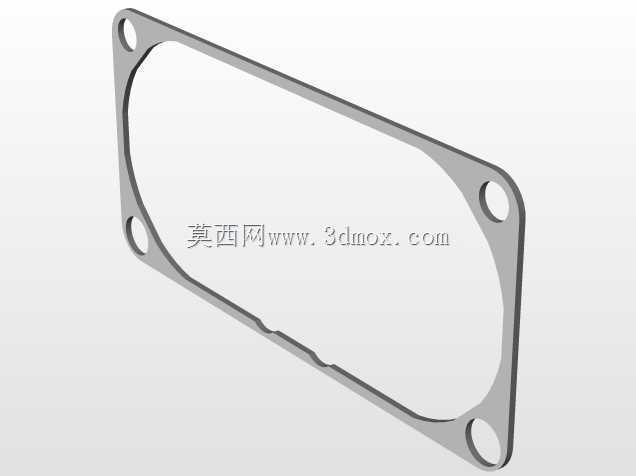

　　实际使用中，这款支架的结构设计还考虑到了打印头的走线布局，在支架的侧边预留了走线卡槽，风扇的供电线可以直接卡在卡槽内固定，避免打印头移动过程中线缆晃动剐蹭到打印模型，或者和设备的其他运动部件产生干涉；支架底部和加热块接触的位置做了0.2mm的凹槽设计，装配时可以在凹槽内贴一层薄薄的隔热硅胶片，既可以减少加热块的热量通过支架传导到风扇本体，延长风扇的使用寿命，也能填补安装面的加工公差，让支架安装更加稳固，不会因为长期热胀冷缩出现螺丝松动的问题。

　　对于日常维护来说，这款支架的结构没有复杂的卡扣或者薄壁易损结构，拆卸清理时只需要松开对应的固定螺丝就能取下风扇和支架，清理喷嘴区域残留的耗材残渣时不需要完全拆解整个打印头，能大幅降低日常维护的操作难度；三个风扇安装位的孔位都做了通用化设计，除了适配原装规格的风扇，也可以兼容同尺寸的第三方高转速静音风扇，用户可以根据自己的打印需求更换不同风量的散热风扇，不需要对支架做额外的改装。

　　从结构受力的角度分析，支架在打印头高速移动时需要承受三个风扇的重量带来的惯性力，因此在设计时特意把支架的重心往底部安装基面的中心靠拢，减少打印头急停急转时的偏摆力矩，避免因为支架重心偏移导致的打印头定位精度下降，保证长时间打印过程中模型的尺寸精度稳定；各个安装面的平面度公差控制在0.1mm以内，确保风扇安装后和安装面完全贴合，不会出现漏风导致的散热效率下降问题，让冷却气流可以完全按照设计的方向吹向对应的散热区域，保证整个喷嘴组件的温度场处于稳定的工作区间。
