基于STM32控制的双轮自平衡代步载具

项目分类:通用机械零部件 发布时间:2024-08-09 ID:761157
  • 基于STM32控制的双轮自平衡代步载具
  • 基于STM32控制的双轮自平衡代步载具

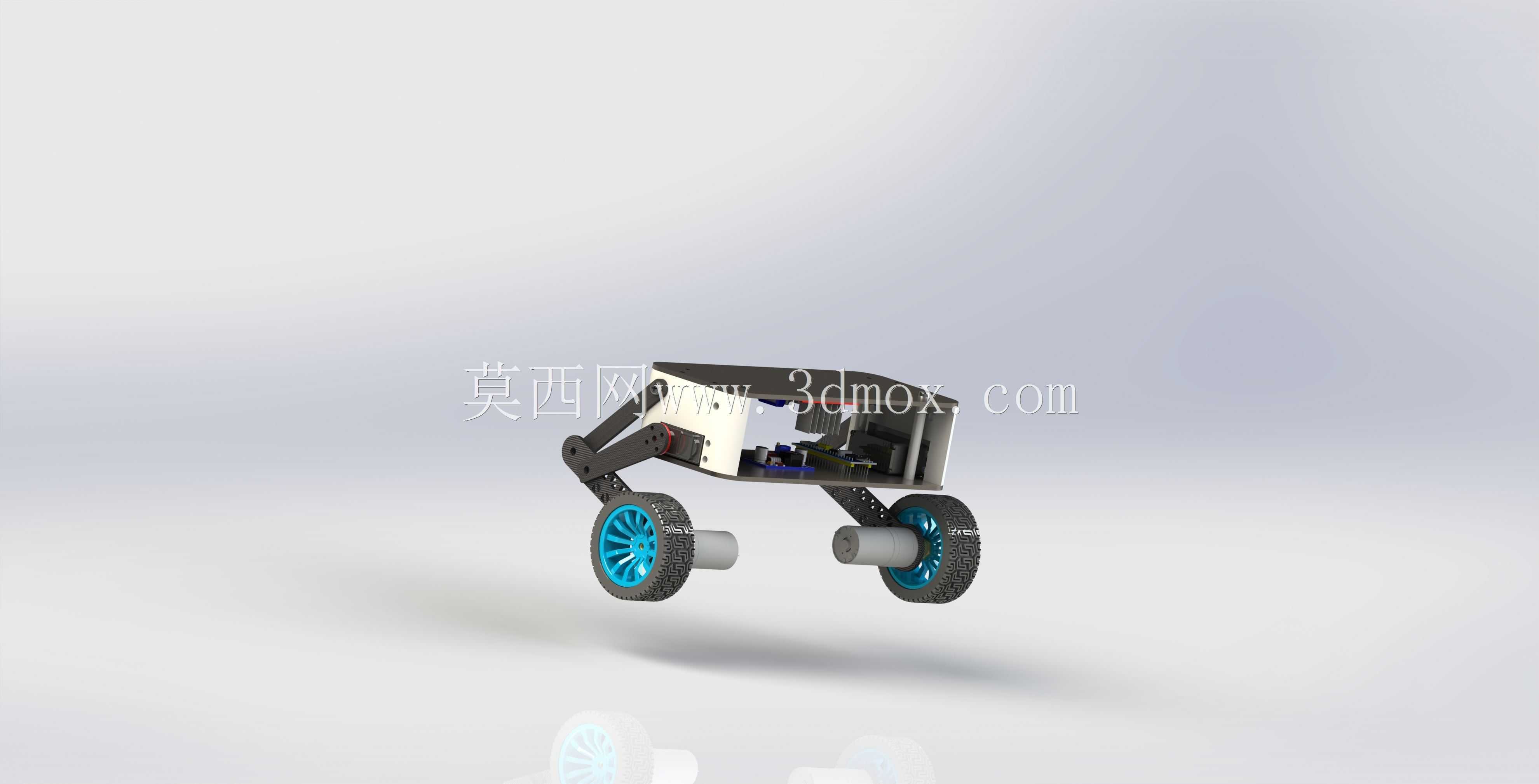

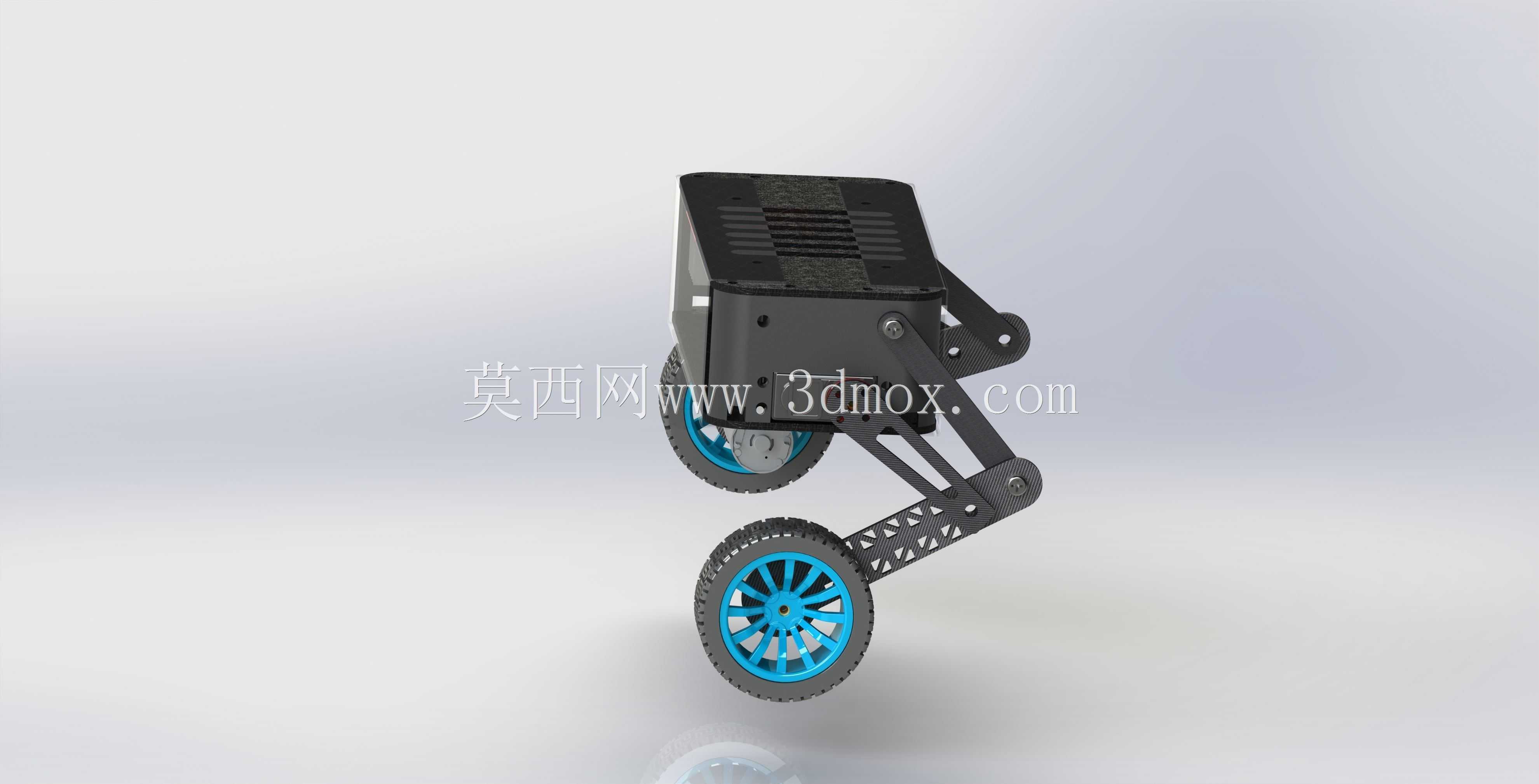

  这款双轮自平衡载具的结构设计,最初是面向室内短距代步、小型物料转运场景开发的,在实验室物料配送、厂区巡检代步、教育实训演示这类场景下,相比传统四轮载具,它的转向半径几乎为零,能够在狭窄的通道、工位间隙里灵活穿行,不需要预留大尺寸的转弯空间,适配很多空间受限的作业环境。从结构布局来看,整机采用上下分层的设计逻辑,上层舱体用来容纳主控板、电池组以及姿态检测模块,舱体表面开设的格栅状通风槽,是针对主控芯片、驱动模块长时间运行的散热需求设计的,避免密闭舱体内热量堆积导致电控元件工作异常。两侧的轮组连接支架采用镂空式的结构设计,不是为了外观造型做的装饰,而是在保证支架结构强度、满足轮系支撑刚性要求的前提下,尽可能削减不必要的结构重量,降低整机自重对电机输出扭矩的冗余消耗,同时镂空结构也能减少支架在运动过程中的风阻,虽然低速运行下风阻影响占比不高,但对于依靠动态平衡维持姿态的载具来说,每一点负载冗余的削减都能提升姿态调整的响应速度。轮组部分采用橡胶材质的防滑胎面,轮毂做了辐条式的加强结构,蓝色的轮毂标识只是外观区分,核心的尺寸匹配上,轮径的选择是经过反复校核的:轮径过小的话,越过地面小凸起、线缆槽这类障碍时容易卡滞,轮径过大则会抬升整机重心,增加平衡控制的算法难度,同时也会增大电机的启动扭矩要求,最终选定的轮径尺寸刚好适配室内平整硬质地面、普通厂区环氧地坪的通行需求,能够顺利越过5mm以内的地面接缝、小颗粒杂物,不会出现轮组卡滞导致的姿态失稳。

  两侧的连接臂采用铰接式的结构设计,预留了一定的上下摆动余量,这个设计不是为了实现减震功能,而是为了在地面存在微小不平整的时候,两个轮子能够始终保持和地面的有效接触,避免单轮悬空导致的附着力骤降,防止平衡控制过程中出现动力输出失配的问题。主控单元采用STM32作为核心控制芯片,对应的安装位在舱体内部的居中位置,这个布局是为了让姿态传感器的安装位置尽可能靠近整机的重心垂线,减少姿态检测的位置误差,因为MEMS姿态传感器的检测数据如果偏离重心位置,会在动态调整过程中引入额外的加速度干扰,导致平衡控制出现过冲或者响应滞后。电池组的安装位设计在舱体最底部,尽可能压低整机的重心高度,重心越低,平衡控制过程中需要的调整力矩就越小,

  整机的运行稳定性也就越高,同时电池仓采用快拆式的固定结构,不需要拆解整机外壳就能完成电池的更换,适配长时间连续作业的场景需求。从安装边界来看,整机的宽度控制在两个轮组的外沿尺寸内,没有额外突出的结构件,在穿行狭窄通道的时候,不需要额外预留侧面的安全间隙,只要通道宽度大于轮组外沿宽度就能顺利通行;整机的高度控制在成年人小腿的高度区间,站立操控的时候扶手可以根据需求加装,不装扶手的时候也能作为小型载物平台使用,舱体上表面的平面度经过校核,能够放置一定重量的工具盒、物料箱,不会因为表面倾斜导致物品滑落。在结构强度校核阶段,针对连接支架的铰接位置、轮轴安装位做了重点的应力分析,因为这两个位置是整机动态运行过程中受力最集中的区域,

  轮轴需要承受整机重量加负载的全部载荷,同时在加减速、转向过程中还会承受侧向的弯矩,所以轮轴安装位的支架厚度做了局部加强,铰接位置采用耐磨的衬套结构,减少长期转动过程中的磨损量,延长结构的使用寿命。走线的布局全部隐藏在支架和舱体的内部空腔里,没有外露的线缆,避免运行过程中线缆被周边物体勾挂,也能防止灰尘、水渍对线缆接头的侵蚀,提升整机在工业场景下使用的可靠性。这款载具的结构设计没有采用复杂的减震悬挂结构,因为它的应用场景主要是平整的室内硬质地面,不需要应对大落差的颠簸路面,简化的结构不仅降低了整机的制造成本,也减少了后期维护的故障点,对于教育实训场景来说,简洁的结构也更方便学习者理解自平衡载具的机械结构原理和控制逻辑,能够作为嵌入式控制、机电一体化教学的实操载体,学生可以在这个基础结构上修改控制参数、加装传感器模块,拓展循迹、避障之类的额外功能。
