手持式马铃薯Spud发射装置结构设计

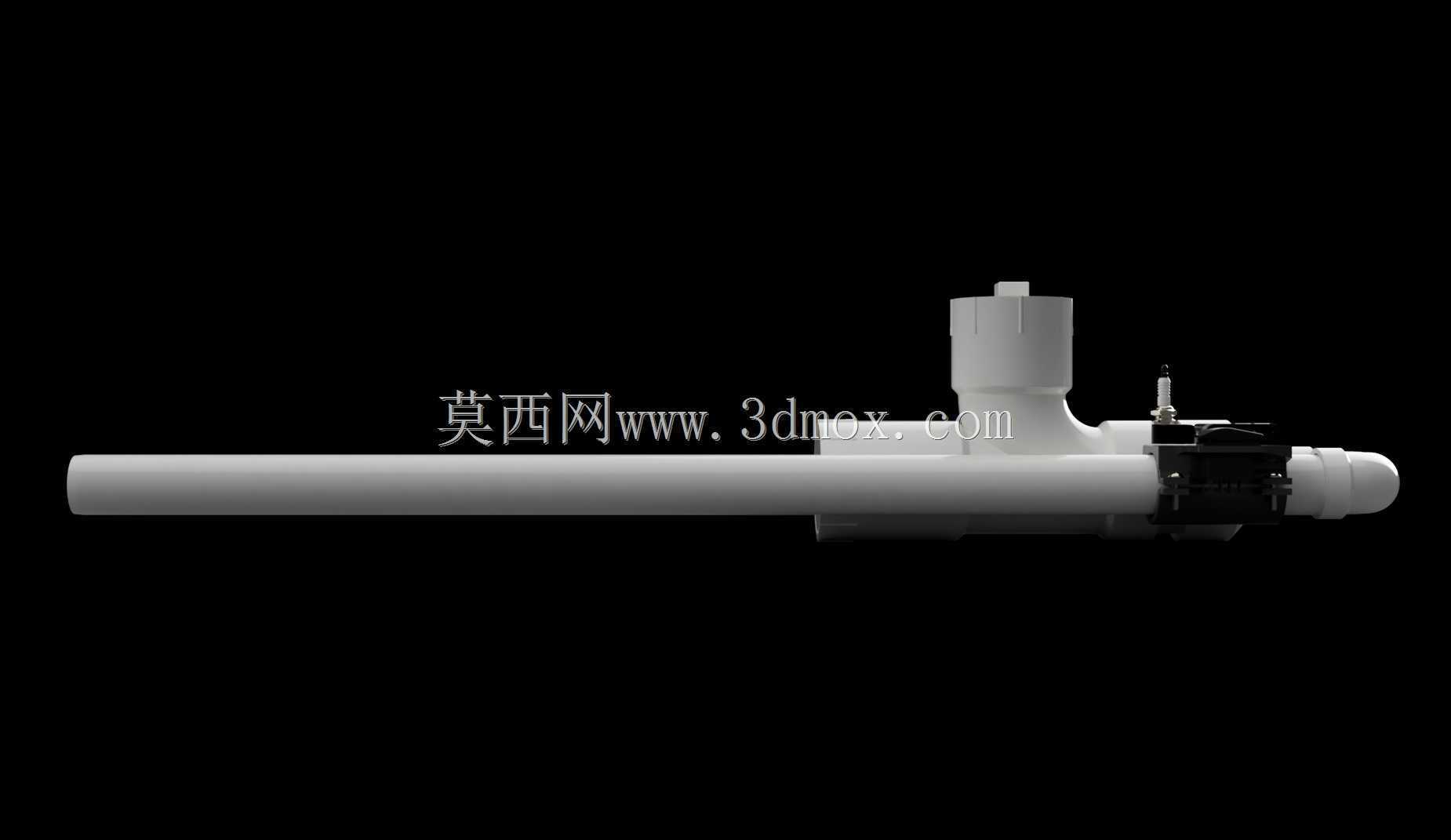

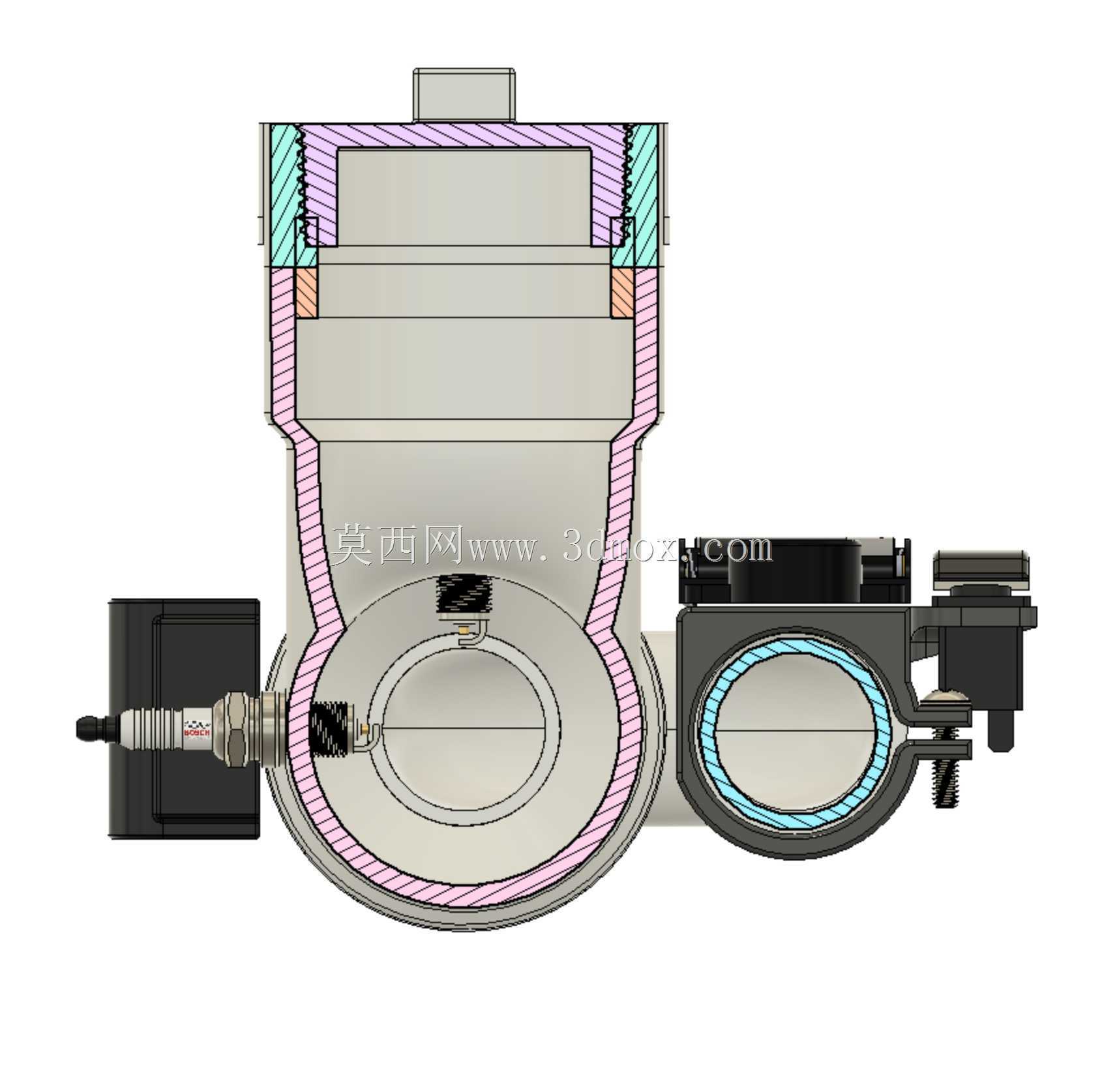

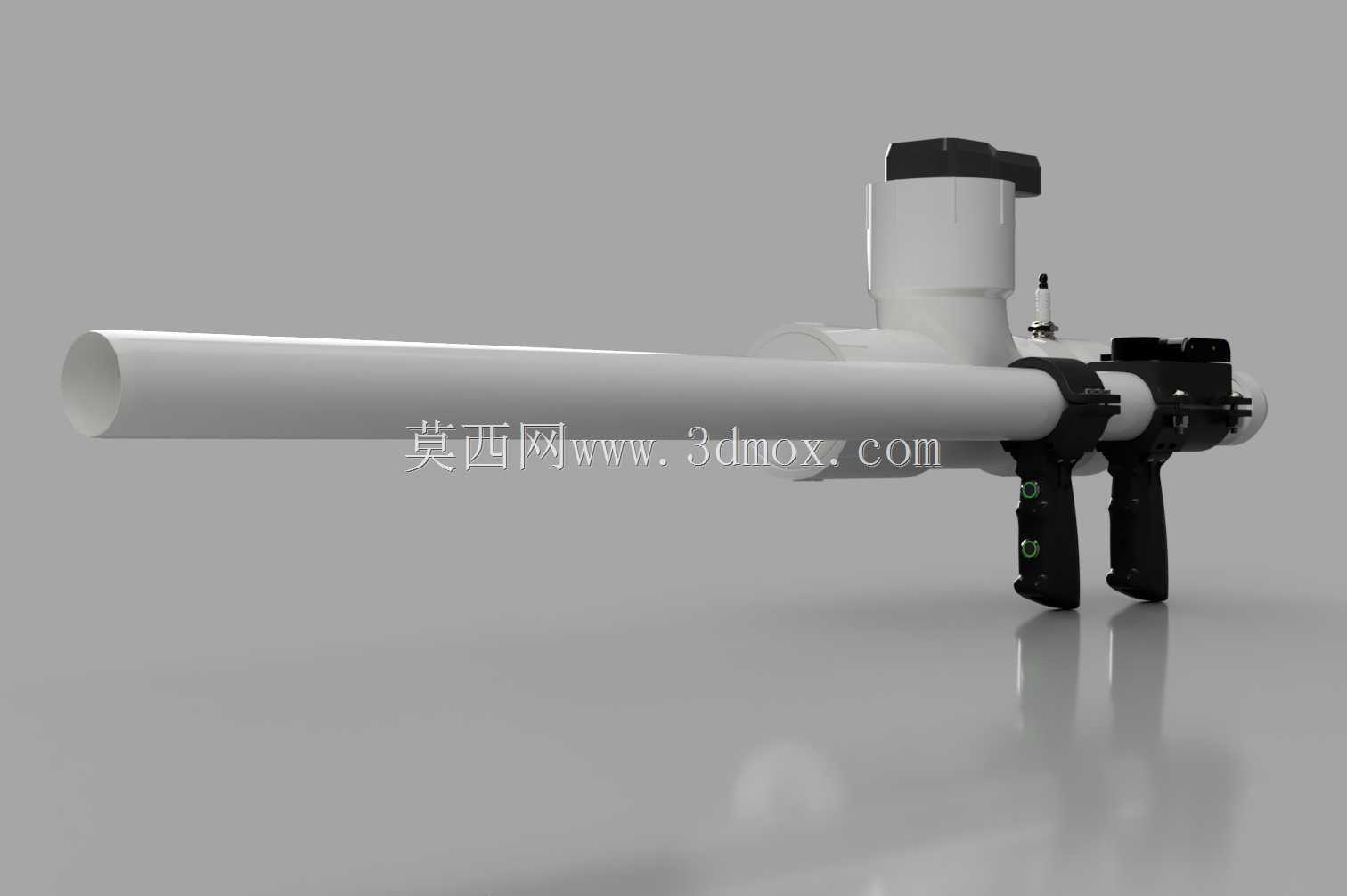

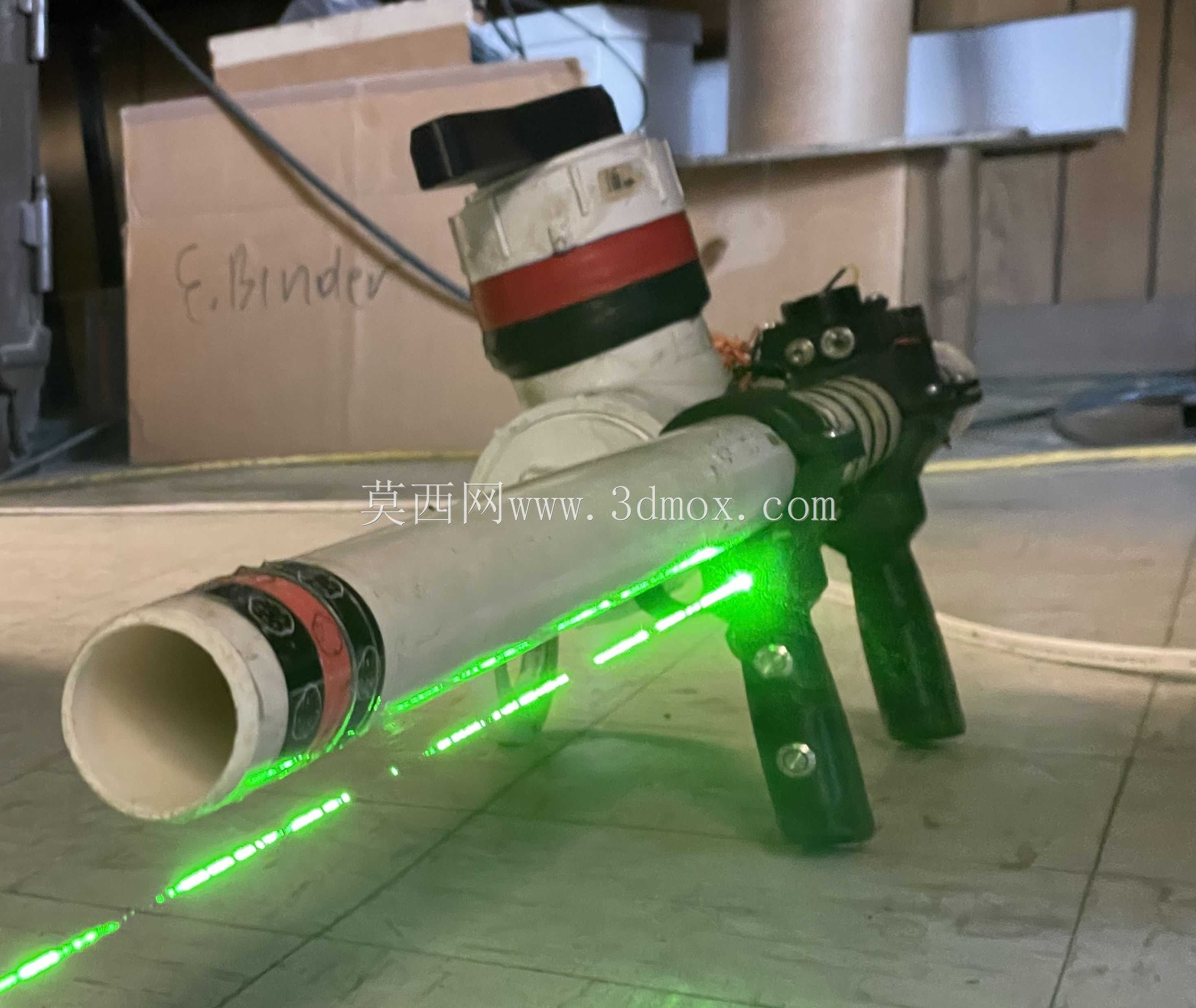

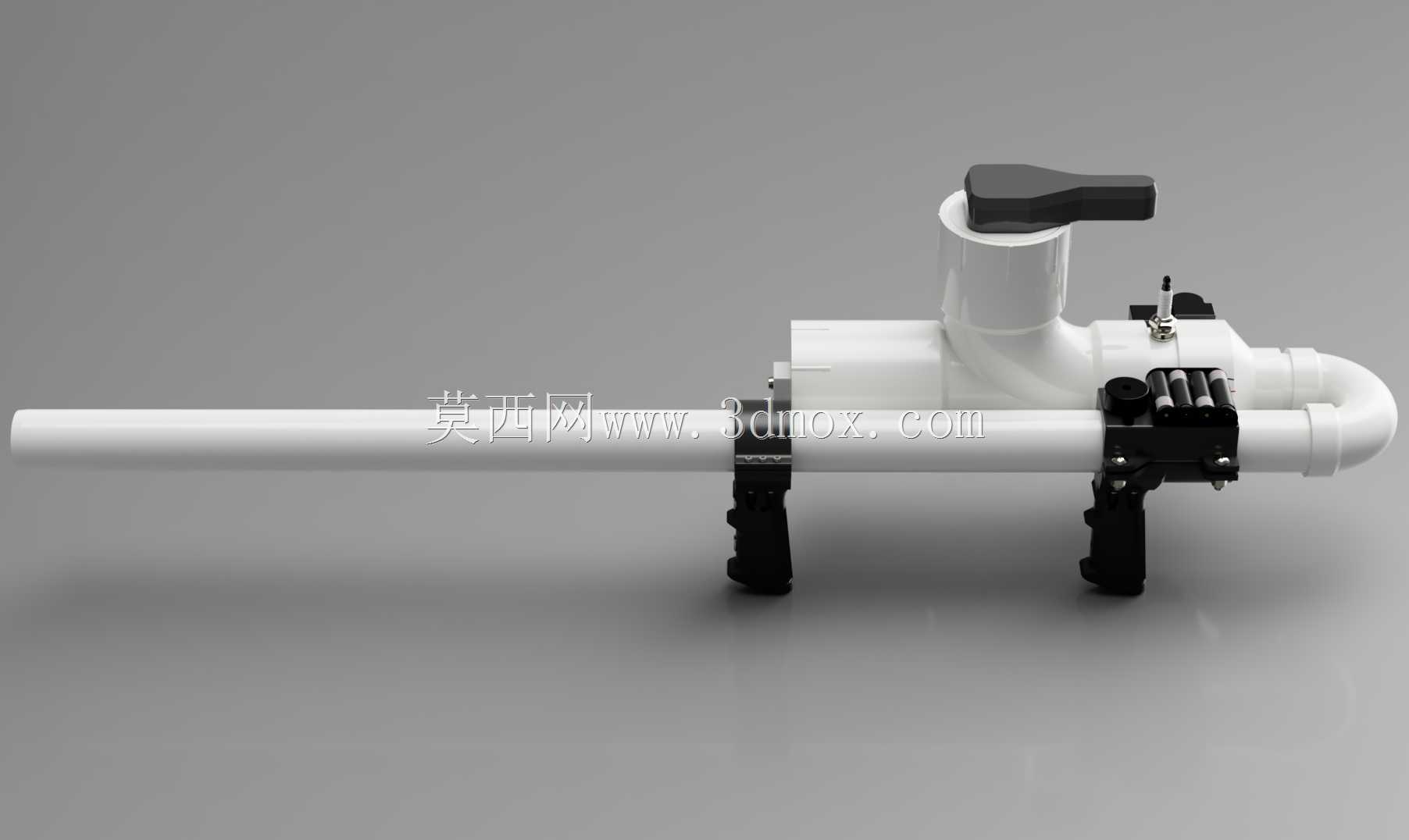

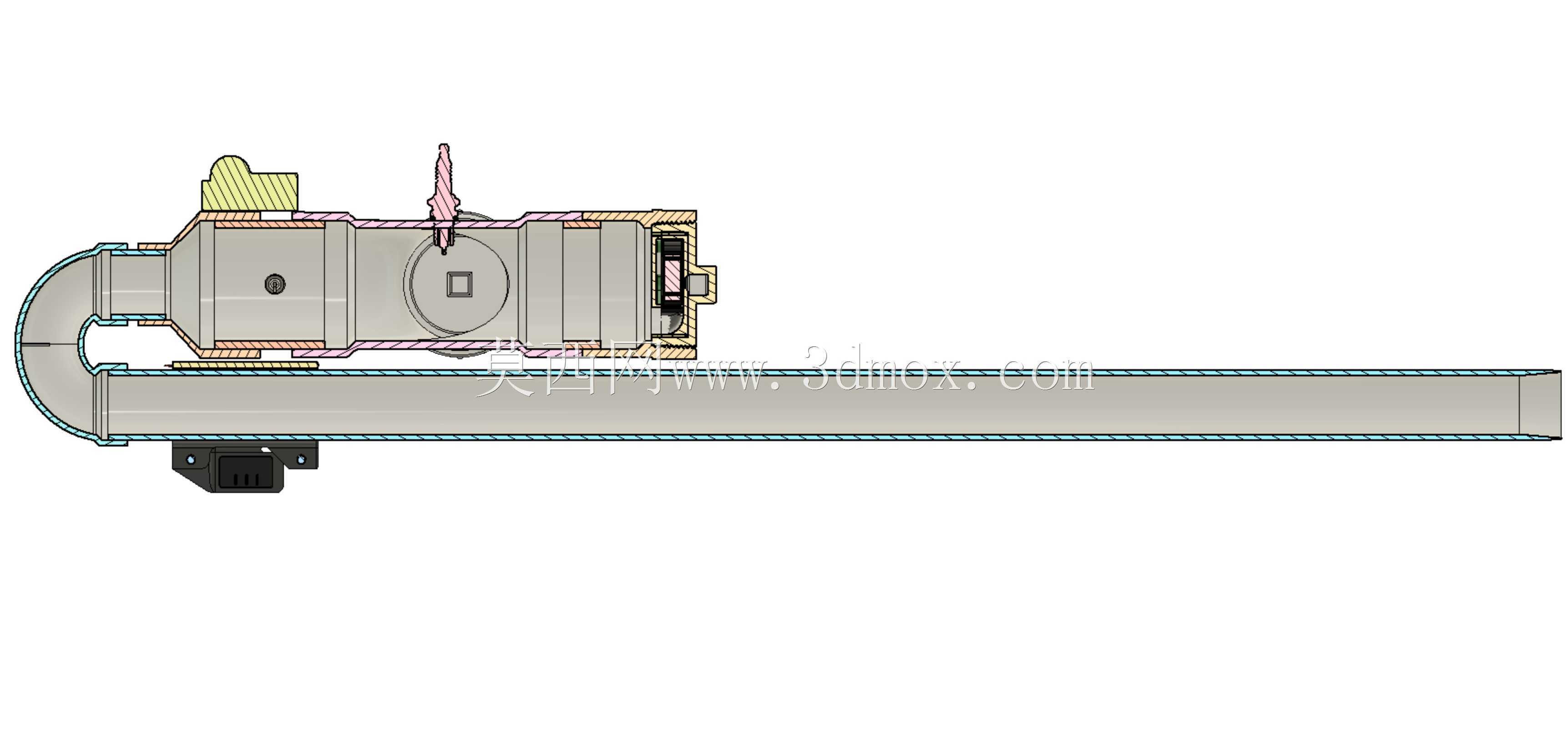

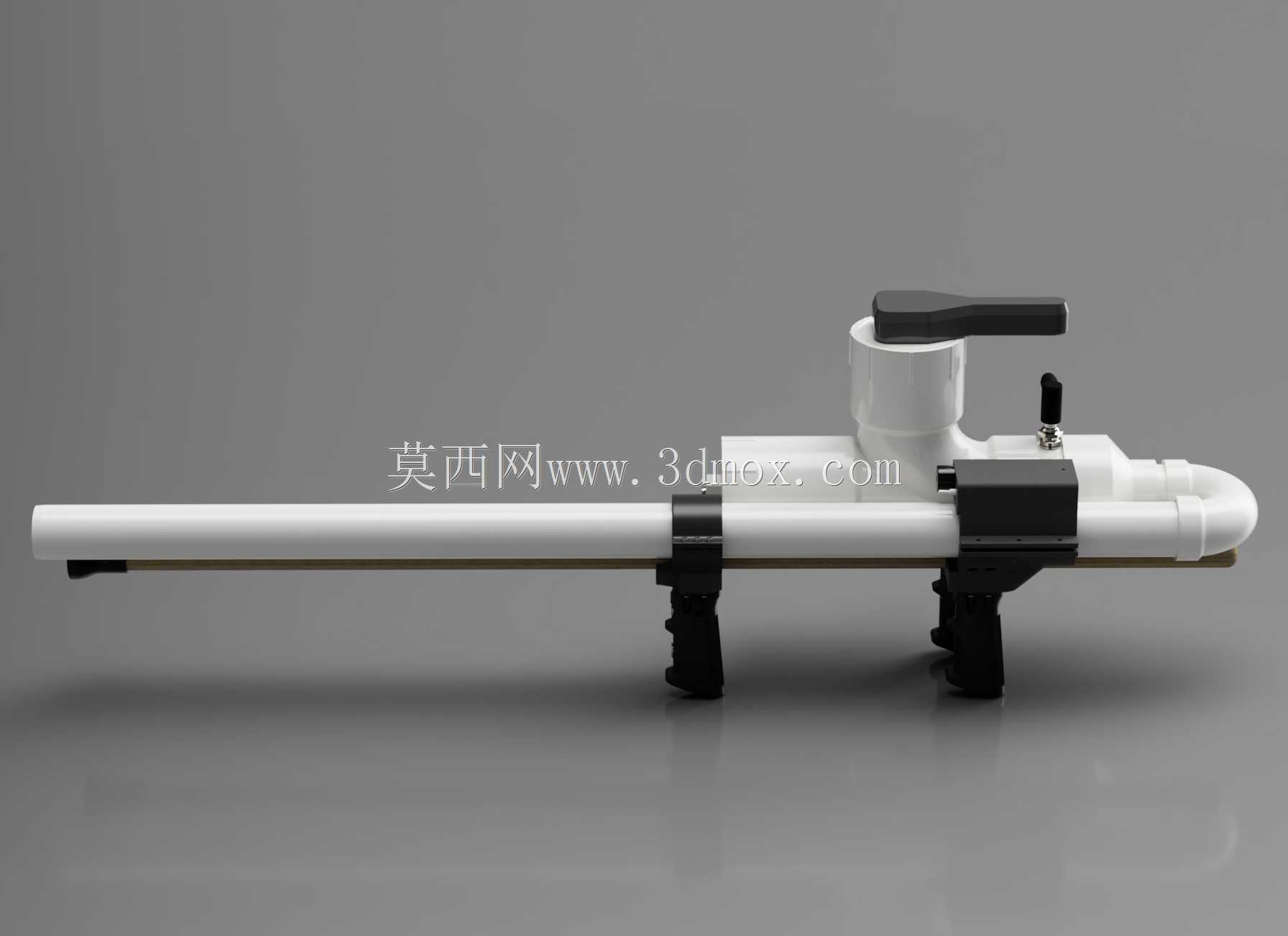

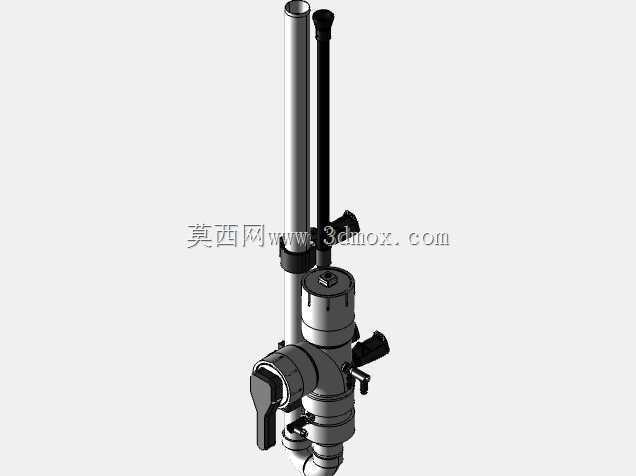

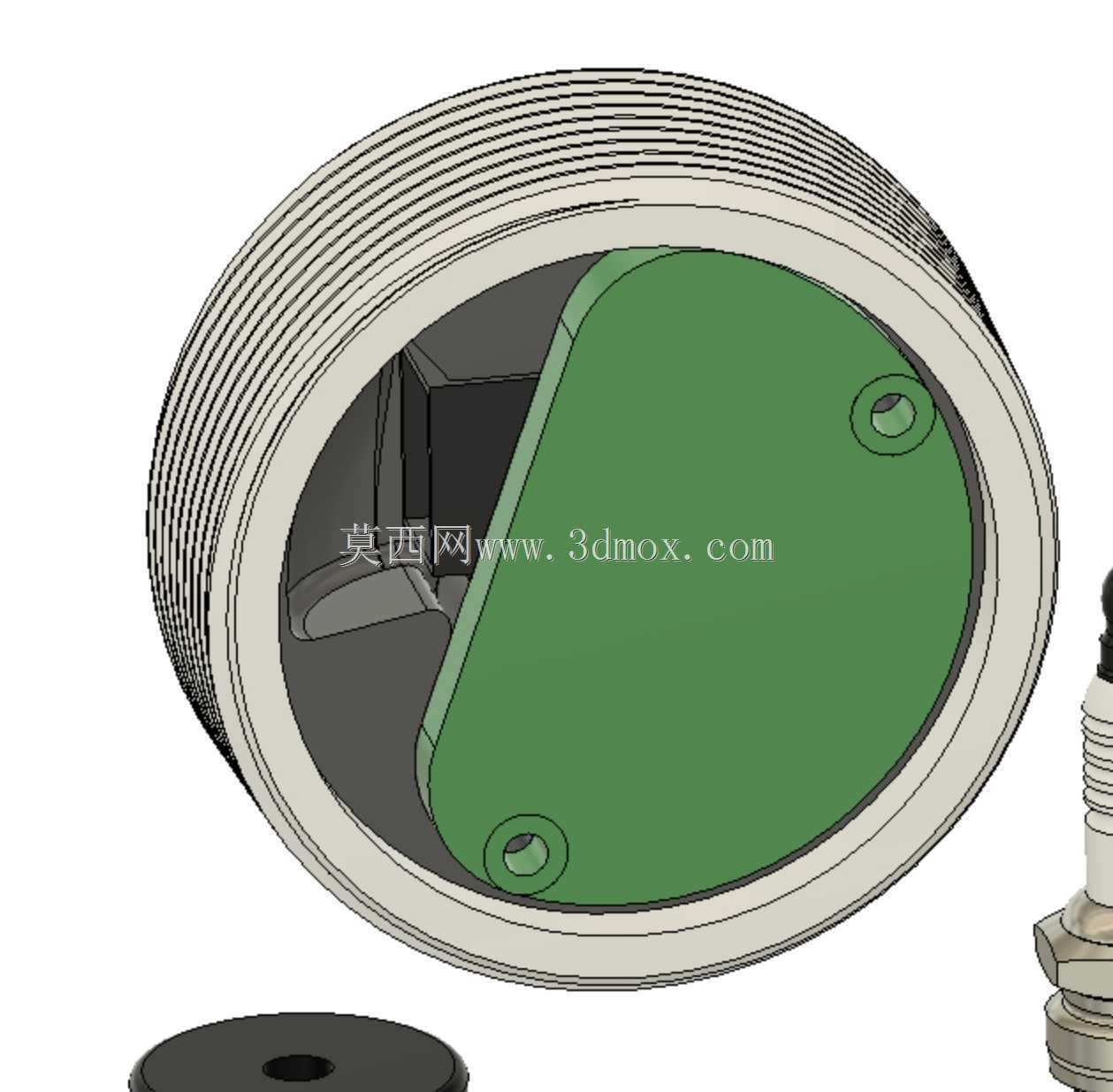

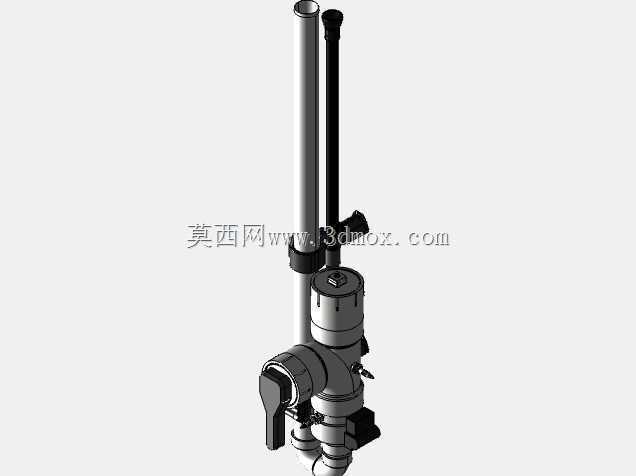

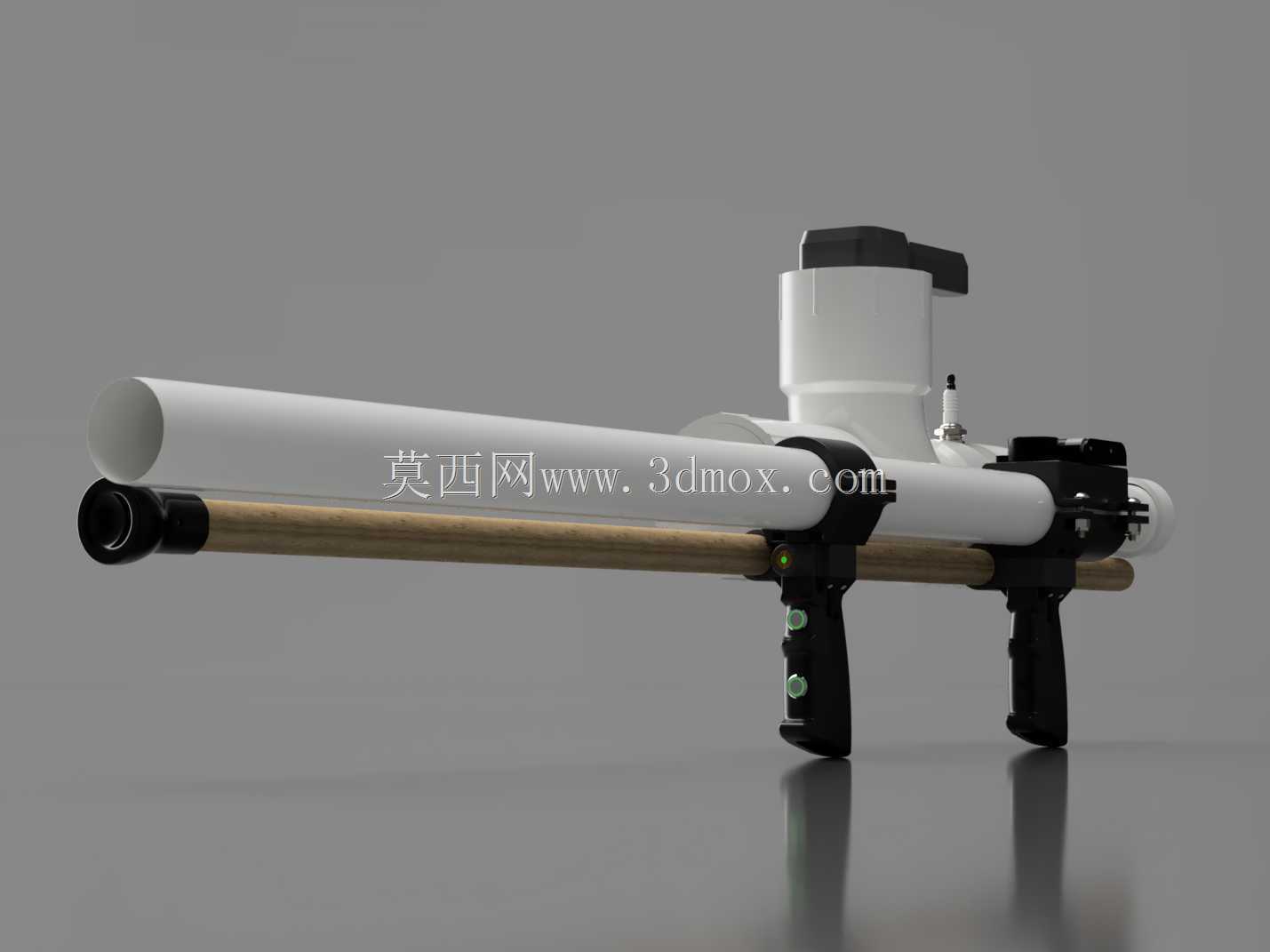

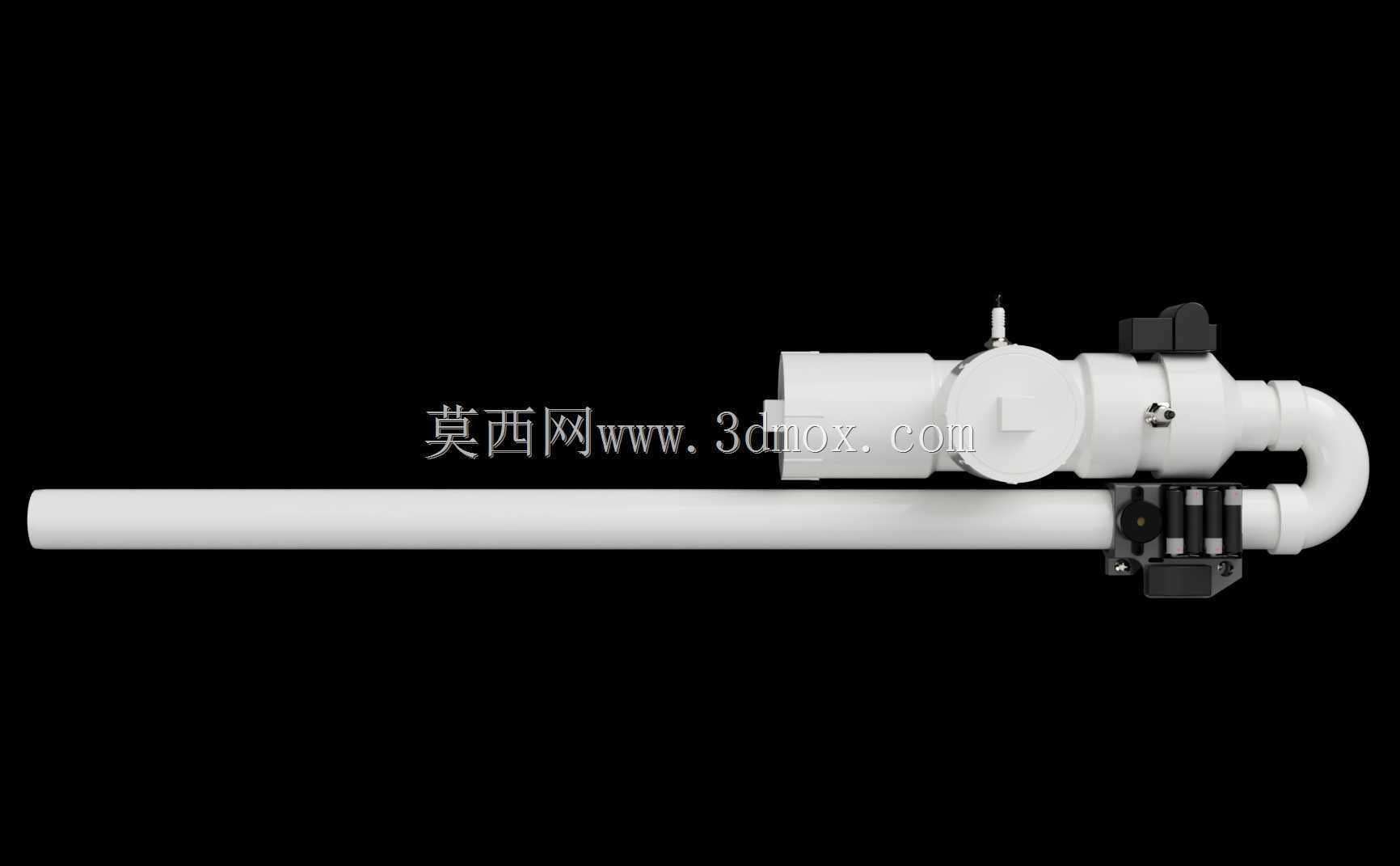

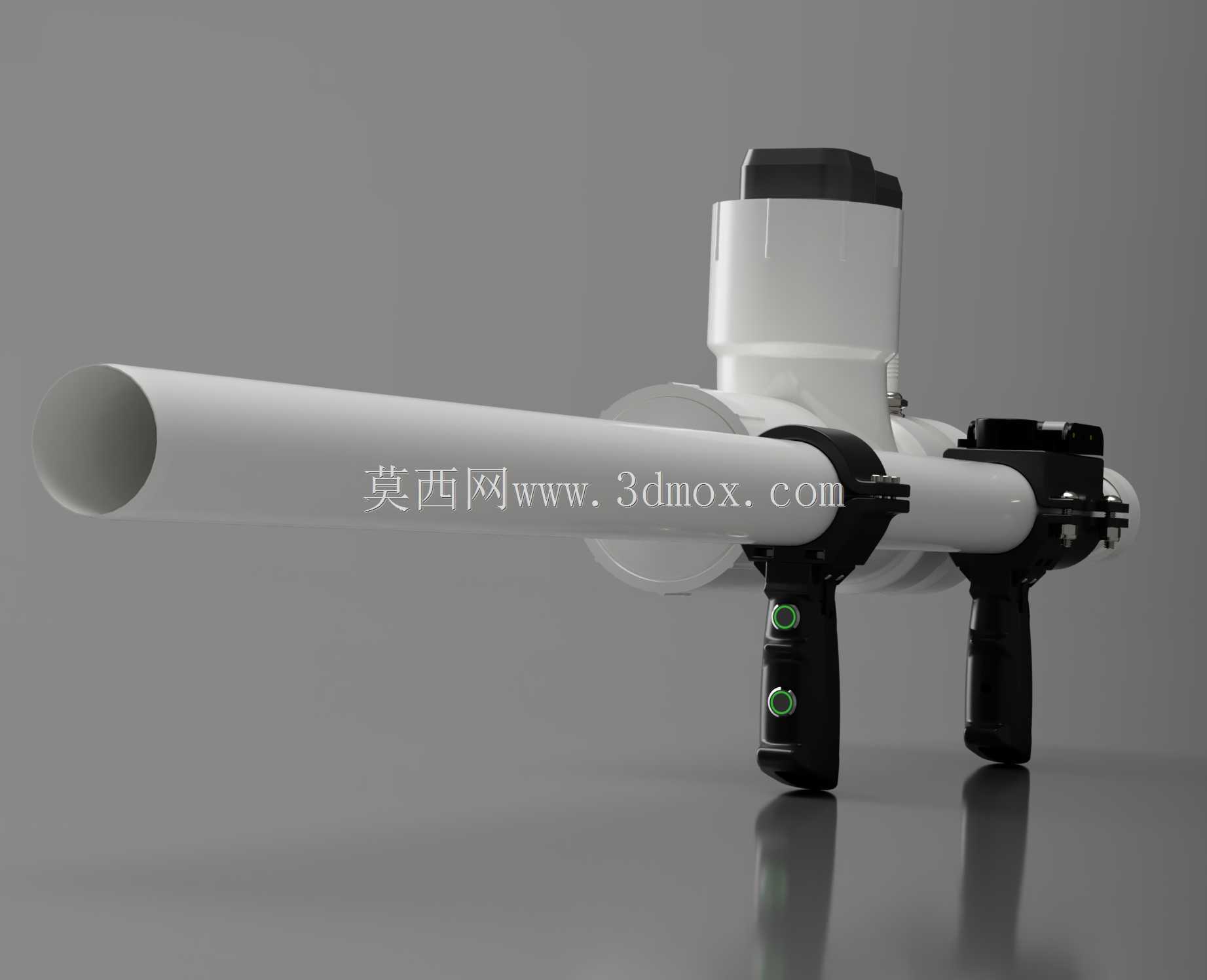

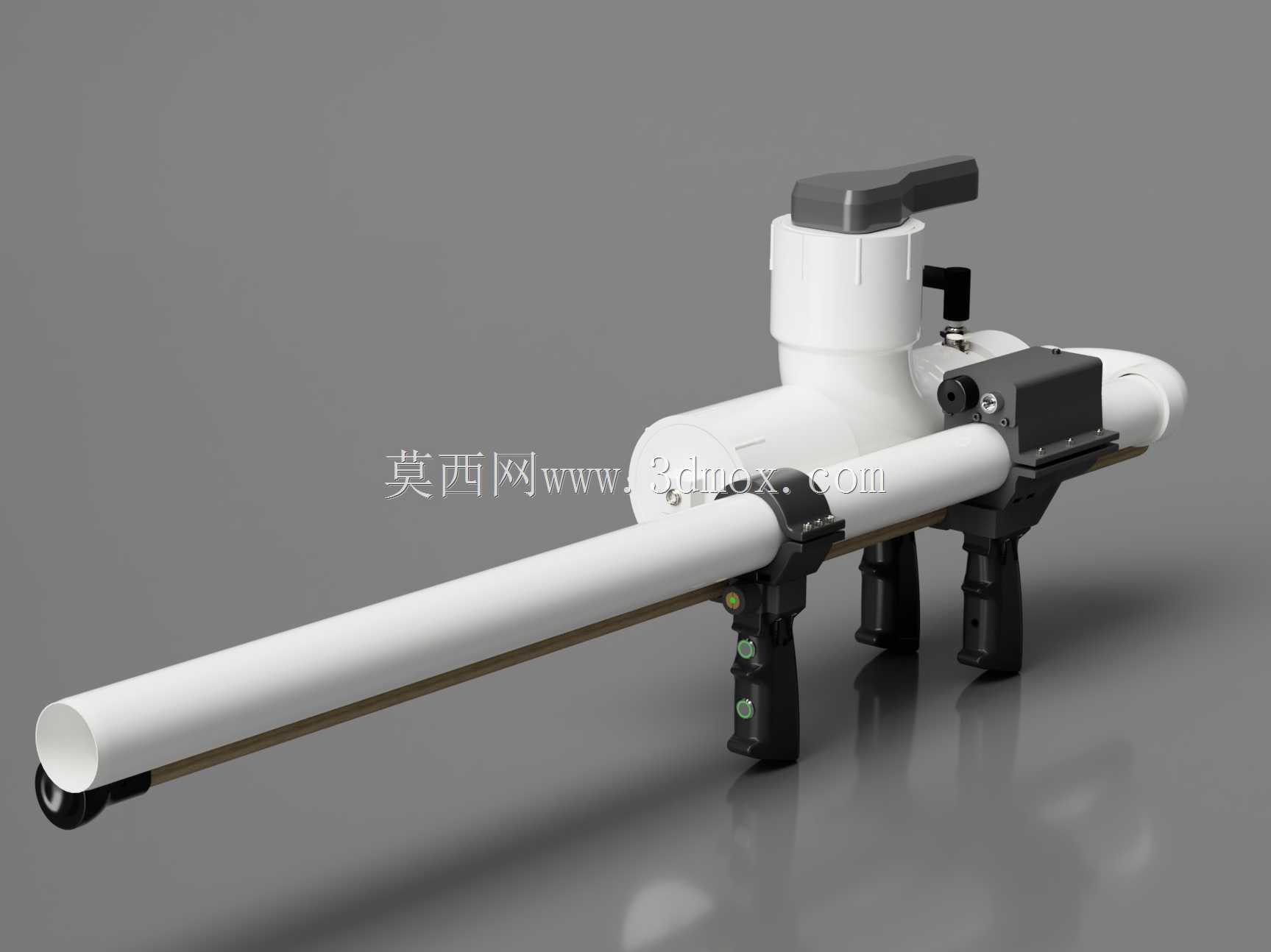

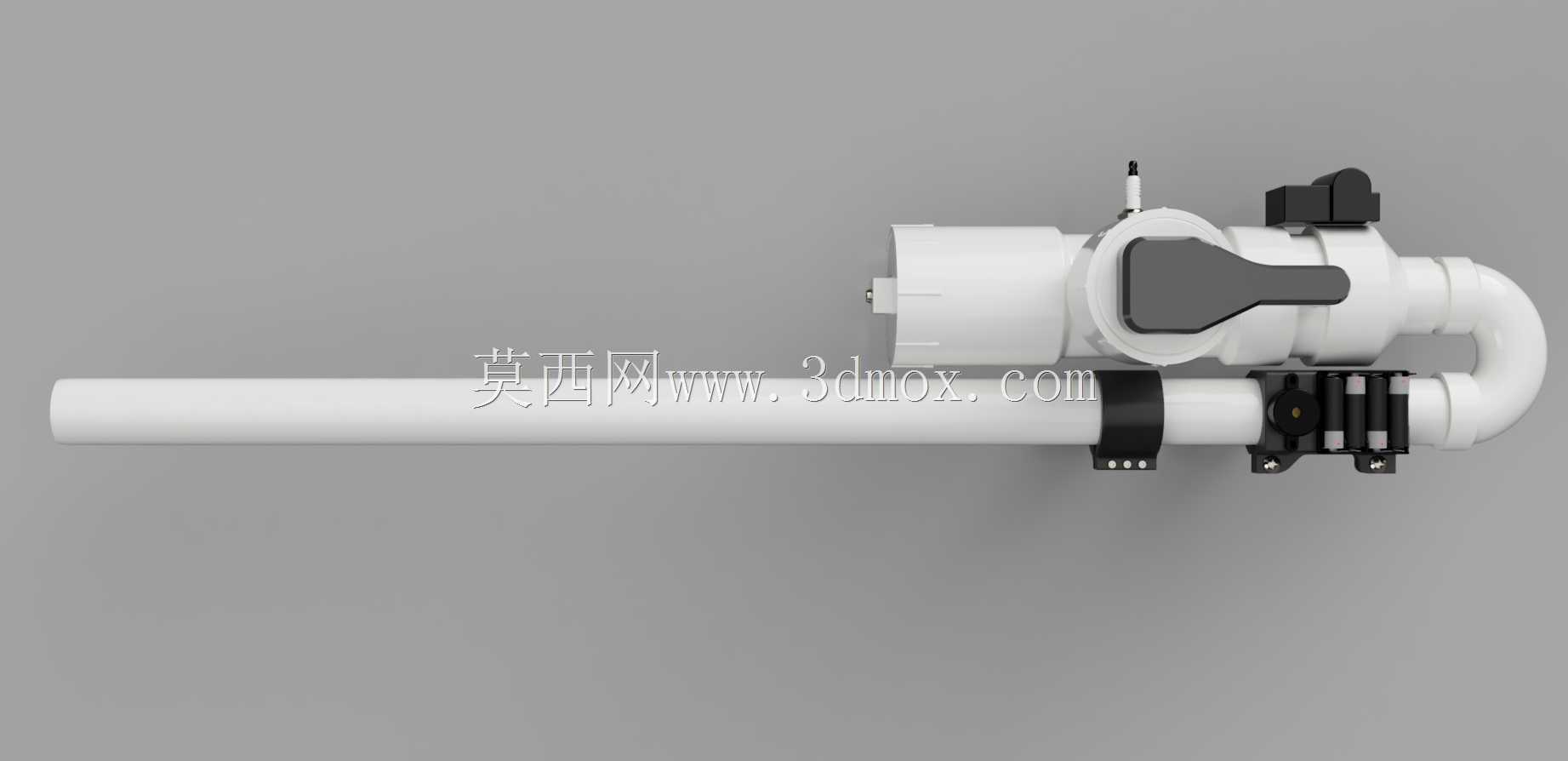

　　该手持式发射装置主要面向休闲娱乐、DIY创客实践场景使用，可作为科普教学中气动发射原理的演示载体，也可作为爱好者手工制作的参考结构，整体采用手持操作的布局，适配单人握持操作的使用需求，无需额外固定安装基座，可直接手持完成全部操作流程。装置整体采用长管身加双握把的布局结构，主管身长度超过一米，作为发射物的加速通道，管身内壁做光滑过渡处理，减少发射物行进过程中的摩擦阻力，保证发射轨迹的稳定性。尾部设置大容积燃烧室，为发射动力提供足够的反应空间，燃烧室与管身之间采用密封连接结构，避免动力泄漏导致的发射效率下降。点火模块隐藏在燃烧室端盖内部，采用双火花点火结构，可实现连续火花点火，保证燃烧室内部混合燃料能够被可靠点燃，避免出现哑火情况。

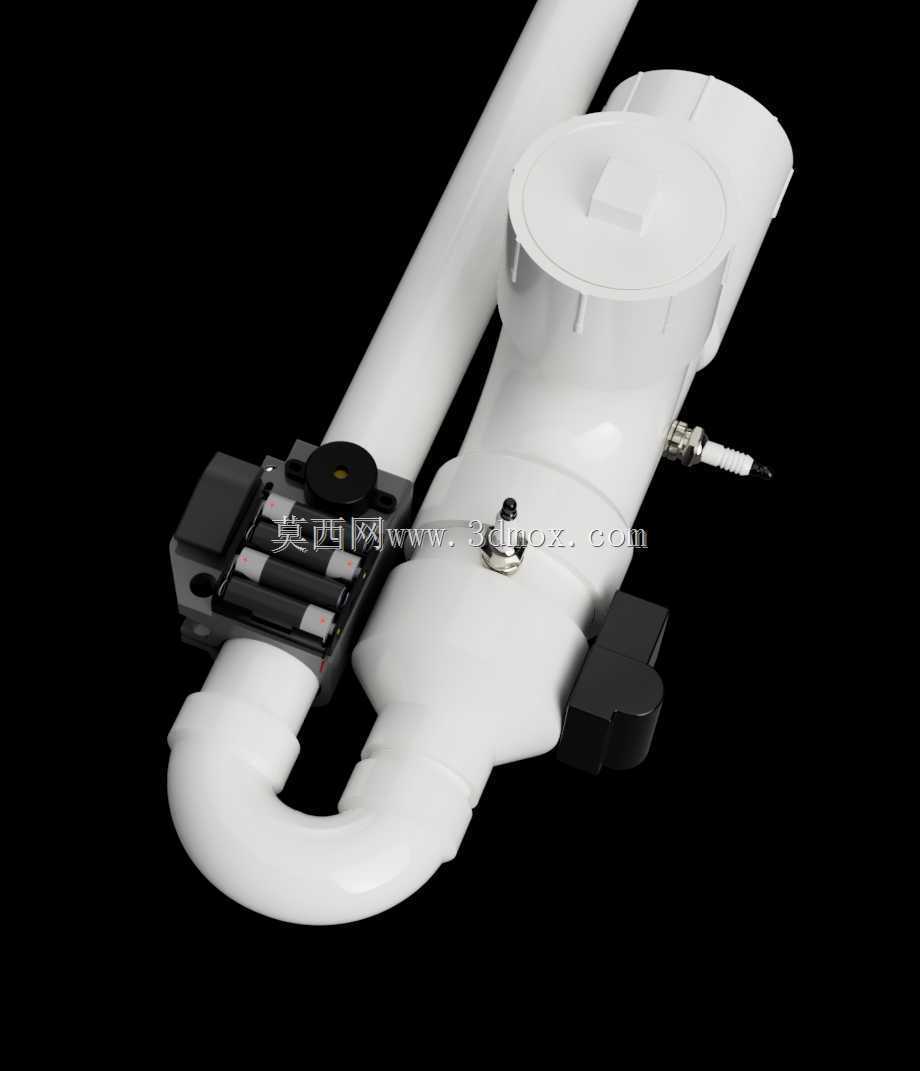

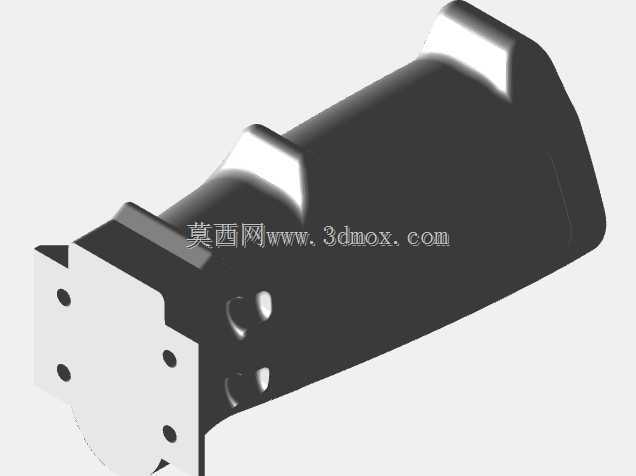

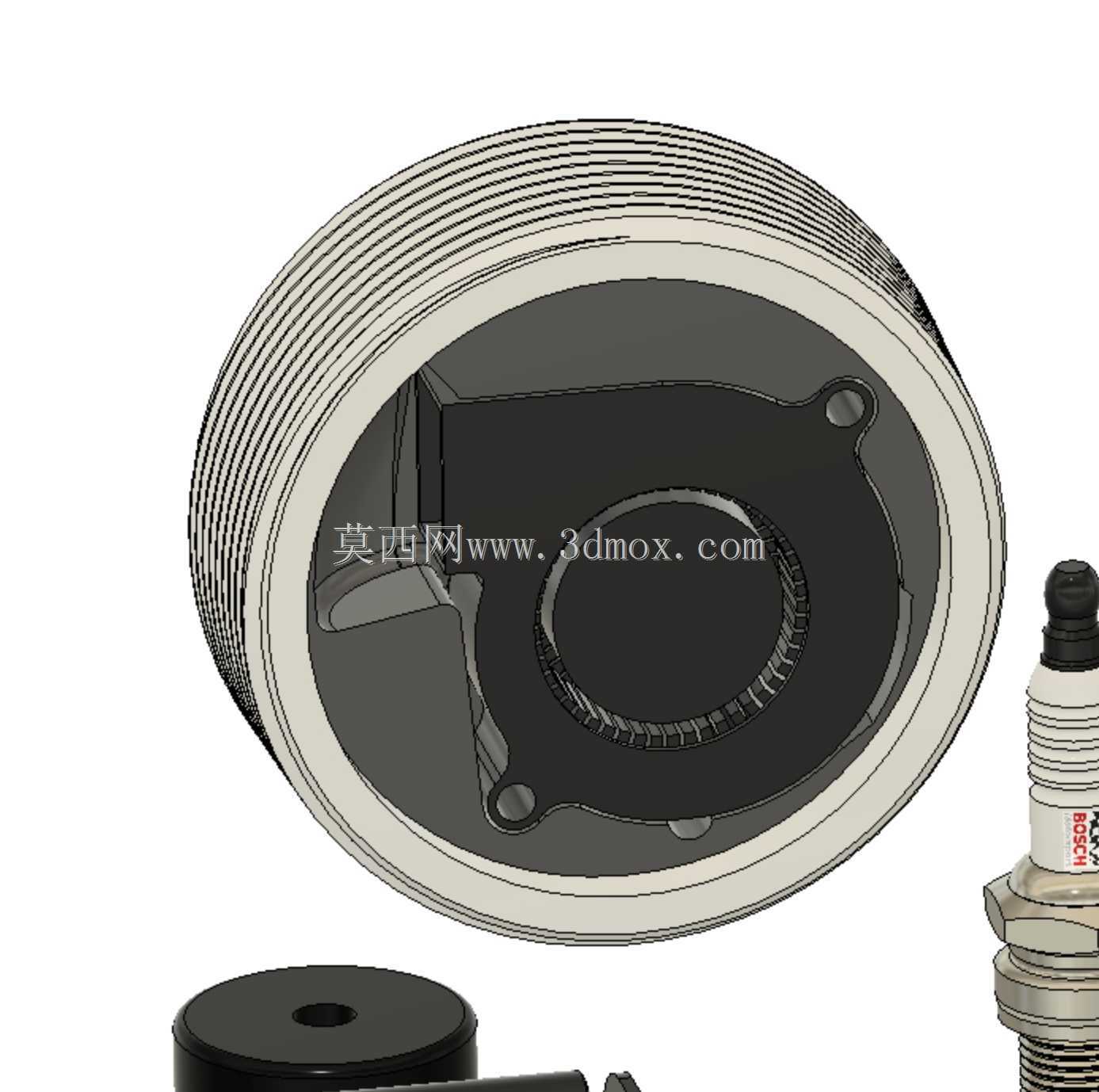

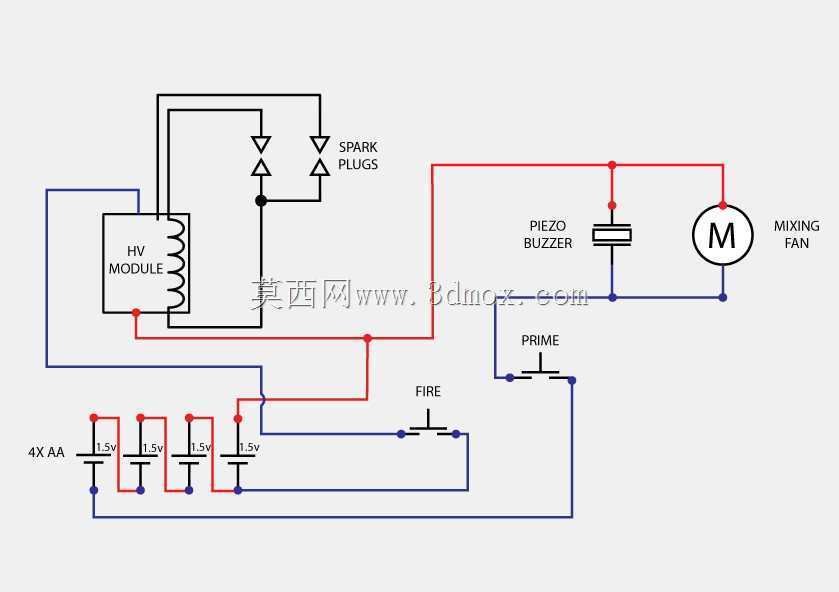

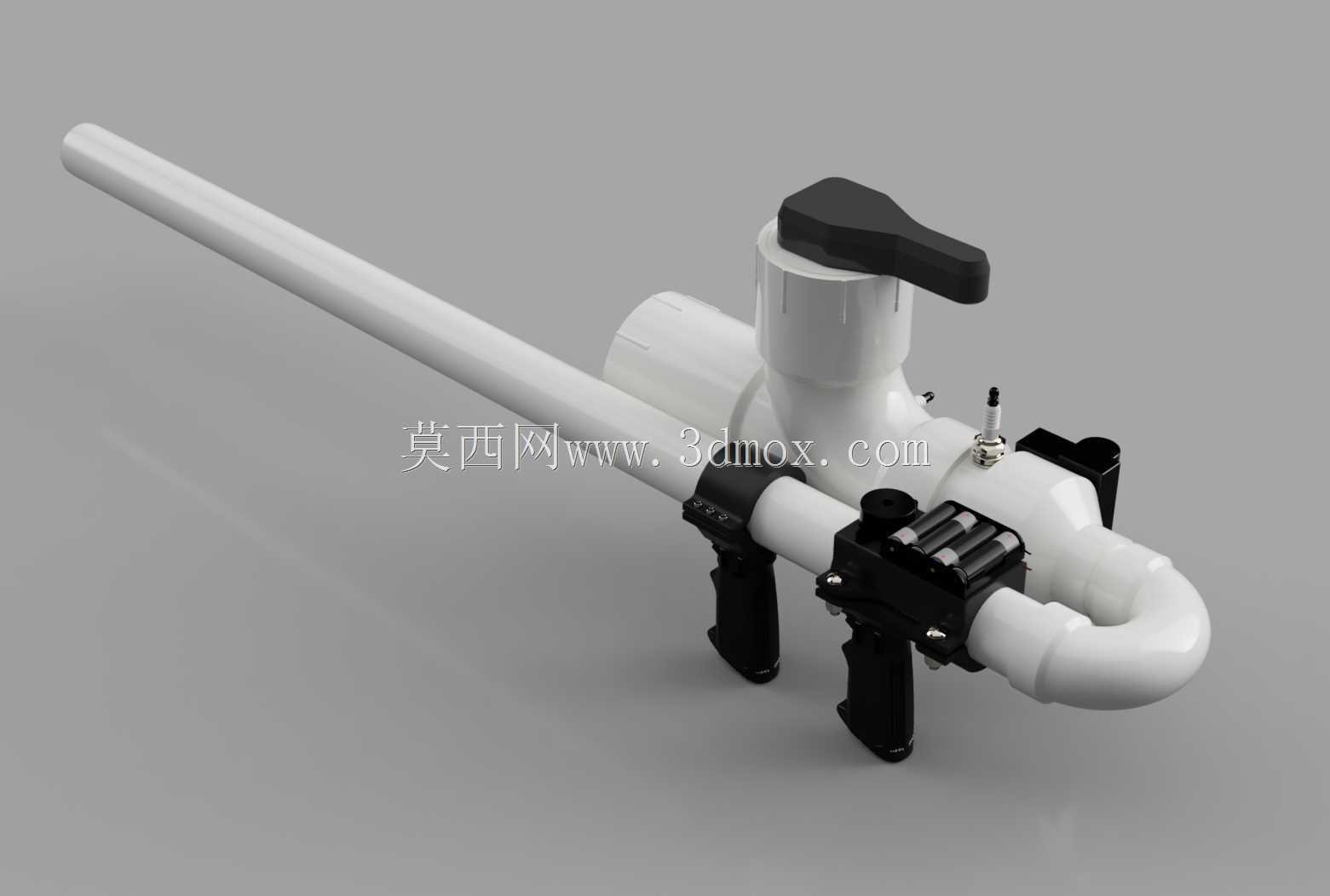

　　燃烧室内部集成混流风扇结构，初始设计采用轴流风扇布置在燃烧室内，后续优化为鼓风机搭配气流引导插件的结构，同时在进气口位置设置保护护罩，既可以保证燃料与空气充分混合，提升燃烧效率，也能避免异物进入进气通道造成结构堵塞。握把部分采用手枪式握把结构，设置两个独立握把位，分别布置在管身中部靠前和燃烧室下方位置，操作时双手分别握持两个握把，可有效抵消发射时的后坐力，提升操作稳定性。握把内部集成控制开关组件，采用DPDT开关实现功能切换，一个开关档位负责接通风扇与蜂鸣器，进入待发射准备状态，蜂鸣器工作可提醒周边人员注意避让，另一个开关档位负责触点点火模块，完成发射动作。筒套内部集成压电蜂鸣器、开关与电池座，电池采用3xAAA规格供电，3.

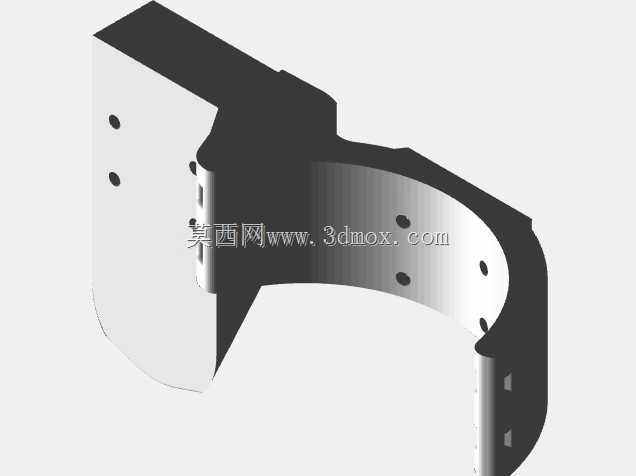

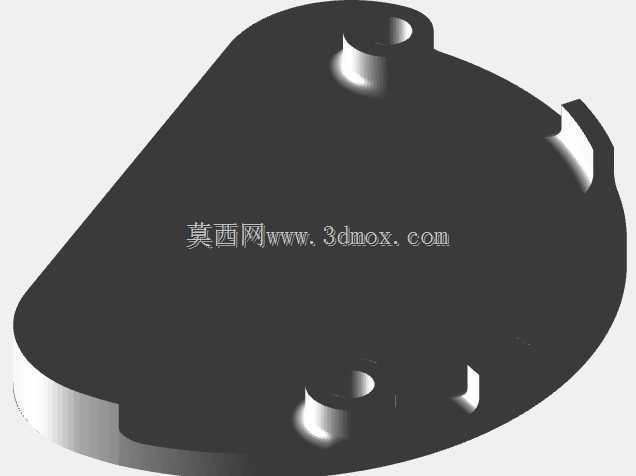

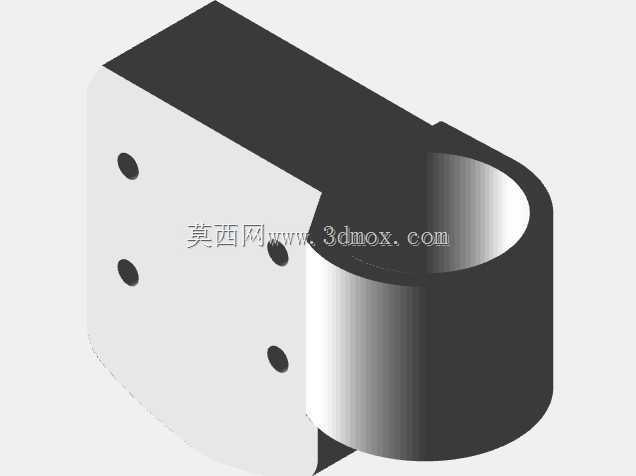

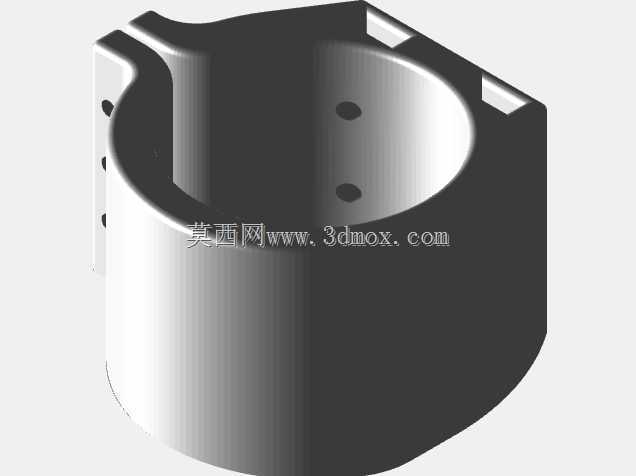

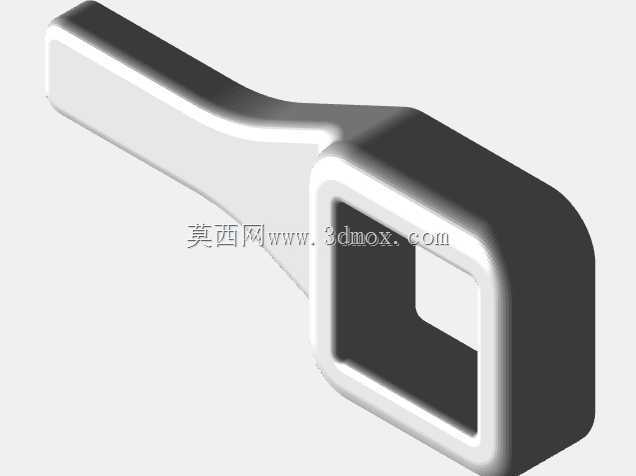

　　7V电压即可驱动全部电子元件工作，无需额外高压供电模块，降低整体结构的复杂度与使用门槛。端盖与燃烧室之间采用过盈配合连接结构，搭配两个端盖扳手实现端盖的快速开合，一个扳手为开放式结构，另一个为闭合式结构，分别适配不同操作场景下的端盖拆装需求，端盖拧紧力矩经过适配，既保证密封性能，也避免长时间拧紧后出现燃料泄漏问题。握把与管身之间采用快拆式插件连接，管身位置设置支撑压杆，保证握把与管身连接的结构强度，可承受发射时的冲击载荷不会出现松脱。其中一个握把位置预留13毫米激光二极管安装腔室，可加装激光瞄准装置提升发射瞄准精度，激光瞄准器的供电线路可沿管身侧面的走线槽布置，与主供电线路连通，无需额外布置电池。

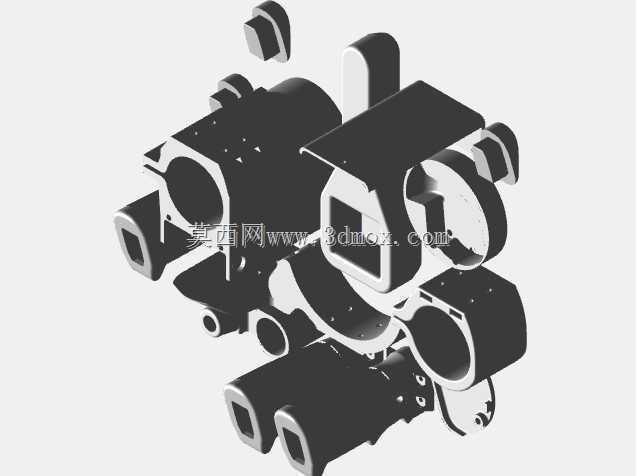

　　装置的非金属结构部件可采用ASA材料3D打印制作，打印完成后经过加热后处理，用台钳夹持完成装配校准，打印件的壁厚设置为2.5毫米，既保证结构强度，也能控制整体重量，长时间手持操作不会出现明显的疲劳感。燃烧室端盖位置设置密封胶圈，装配时胶圈嵌入端盖的密封槽内，闭合端盖后胶圈被压缩实现径向密封，可承受燃烧室内的瞬时压力不会出现漏气情况。管身前端设置发射物装填口，装填口采用快拆式堵头结构，装填时打开堵头放入发射物，堵头闭合后与管身密封连接，不会影响管身内的压力建立。装置整体的重心控制在两个握把之间的位置，手持操作时可保持平衡，不会出现头重脚轻的情况，提升操作的舒适度。电路部分所有导线都隐藏在管身与握把的内部空腔中，外部无裸露导线，避免操作过程中导线被勾挂造成损坏，也提升整体外观的整洁度。高压发生模块集成在后套筒内部，与电池、开关、蜂鸣器集中布置，减少线路长度，降低电路故障概率。装置的所有连接位置都做圆角过渡处理，没有尖锐棱角，避免操作过程中划伤操作人员。扳机结构采用按压式设计，扳机行程设置为5毫米，按压力度控制在15牛左右，符合普通人手指的操作力度习惯，操作手感顺畅。
