起重机吊钩组件结构设计三维数模

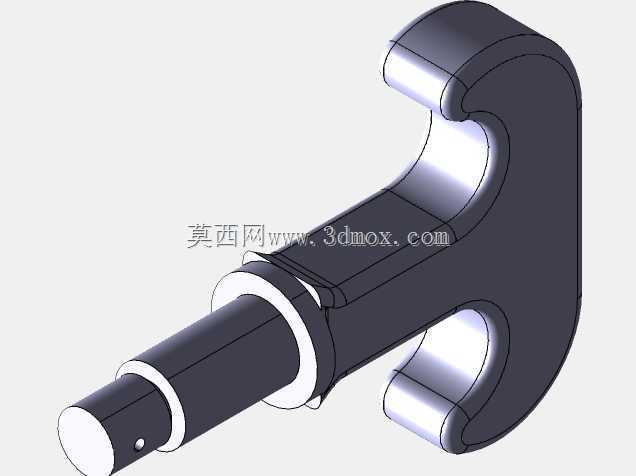

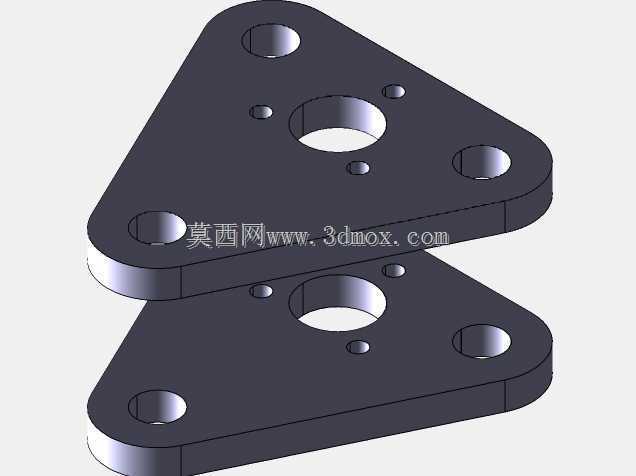

　　作为起重作业里直接承接吊重载荷的核心执行构件，这套吊钩组件的结构合理性直接决定了现场吊装作业的安全冗余与作业效率，在车间重型工件转运、港口货箱装卸、基建现场建材吊装、设备安装就位等各类需要垂直起吊的场景中，这类吊钩组件都是起重设备末端不可或缺的受力部件。不同于普通吊装挂钩的简易结构，这套组件采用钩体与安装轴一体化集成的结构形式，钩身采用大曲率圆弧过渡的C型开口设计，开口处的圆弧半径经过载荷分布校核，能够避免吊索、吊环在挂装时出现应力集中割损索具的问题，同时钩身的两个承力弧面做了等强度加厚处理，在额定载荷下不会出现局部形变过量的问题。从结构设计逻辑来看，这套组件的安装轴段采用阶梯轴设计，不同轴径的台阶面分别对应轴承安装位、

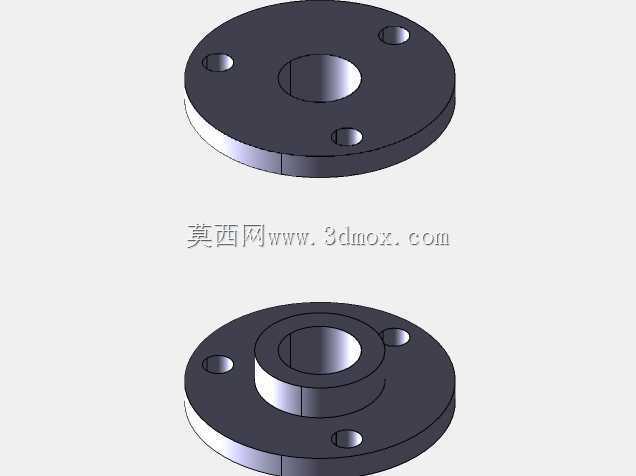

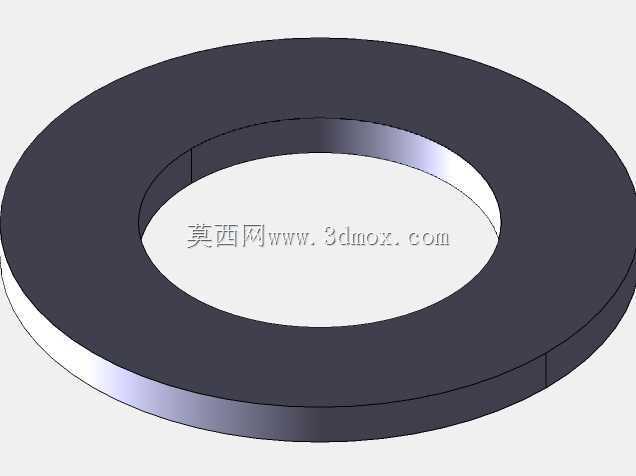

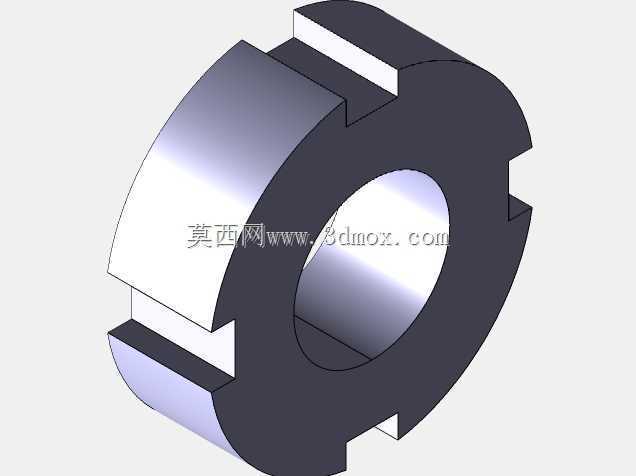

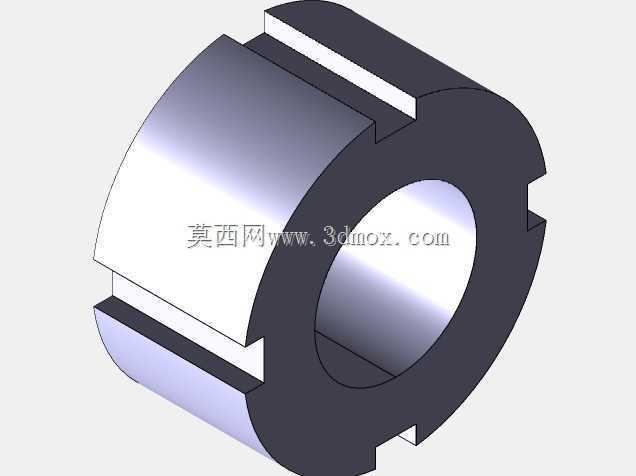

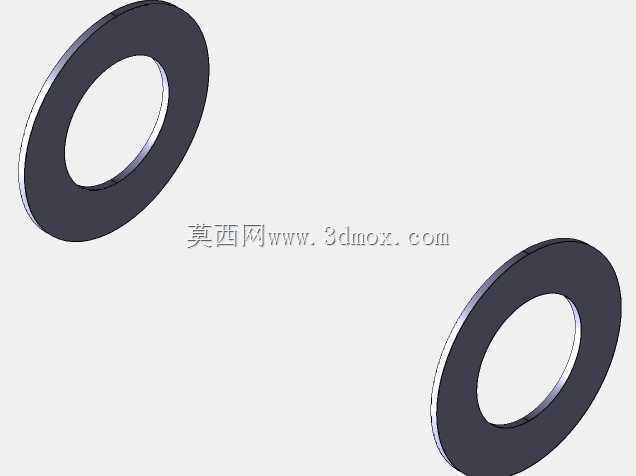

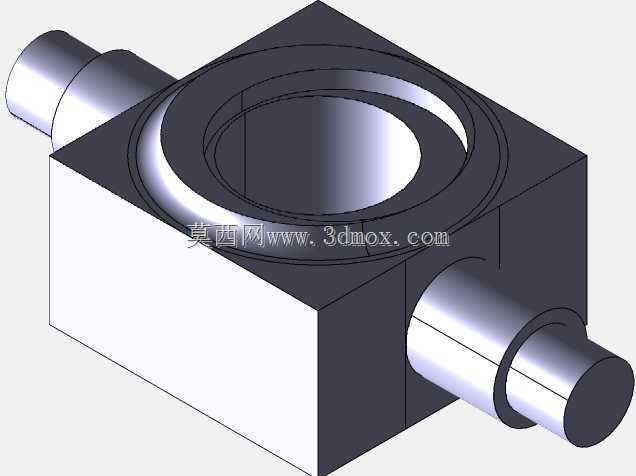

　　轴向定位挡圈槽、轴端防脱销孔，安装时可以直接将轴段穿入起重机起升机构的吊钩横梁安装孔内，通过轴肩实现轴向定位，配合挡圈与轴端销钉完成轴向固定，不需要额外加工复杂的连接结构，安装边界清晰，轴段的配合公差按照基孔制间隙配合选取，能够保证吊钩在承载状态下可以灵活绕轴线回转，调整吊重的朝向，避免吊重扭转对起升钢丝绳造成附加扭矩。钩体与安装轴的衔接位置做了大圆角过渡处理，这个位置是整个组件的应力集中高发区，设计时通过加大过渡圆角半径，分散轴根位置的弯曲应力，避免长期交变载荷下出现疲劳裂纹，同时钩身的截面采用变截面设计，从钩尖位置到轴根衔接位置截面厚度逐步增加，匹配不同位置的受力弯矩分布，在保证结构强度的前提下尽可能控制构件自重，

　　降低起升机构的无效载荷。在实际作业场景中，这类吊钩组件需要配合防脱棘爪使用，不过这套数模里呈现的是吊钩核心承载主体结构，设计时已经在钩体开口侧预留了防脱装置的安装平面，后续加装防脱挡板、弹簧复位结构时不需要对钩体主体进行二次加工。从安装适配性来看，轴段的长度、直径尺寸可以适配多数中小吨位桥式起重机、门式起重机、汽车起重机的吊钩横梁安装尺寸，不需要对原有起重机的末端结构做大幅改造，替换维护时的拆装效率较高。设计过程中对钩体的受力路径做了完整的梳理，吊重载荷通过钩身的承力弧面传递到轴根位置，再通过阶梯轴将载荷传递到吊钩横梁与起升滑轮组，整个传力路径没有突兀的截面突变，能够保证载荷均匀传递到各个连接部位，避免局部应力过载。

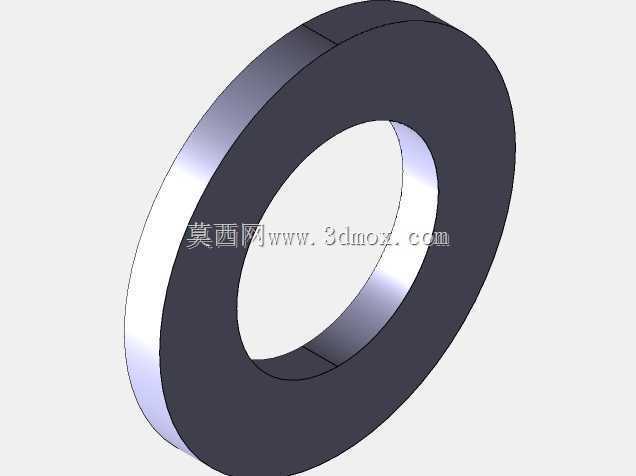

　　另外轴段上的环形槽是密封件安装位，安装时可以搭配密封圈阻挡作业现场的粉尘、水汽进入轴承配合面，延长转动部位的维护周期，适配多粉尘、露天作业的复杂工况。钩体的开口尺寸经过匹配设计，能够兼容常见的吊装带、钢丝绳吊索、卸扣等吊具的挂装需求，不会出现开口过小无法挂装、开口过大导致吊索意外脱出的问题，同时钩尖位置做了圆弧收边处理，没有尖锐棱角，避免挂装吊索时划伤索具的编织层或钢丝，降低吊索意外破损的安全隐患。在三维建模过程中，所有的配合面、安装位都做了公差匹配，轴肩的定位端面与轴线的垂直度、承力弧面的轮廓度都按照起重机械构件的加工精度要求设定，能够直接导出工程图用于生产加工，不需要二次调整结构尺寸。
