棘轮式手动快扳结构三维数模

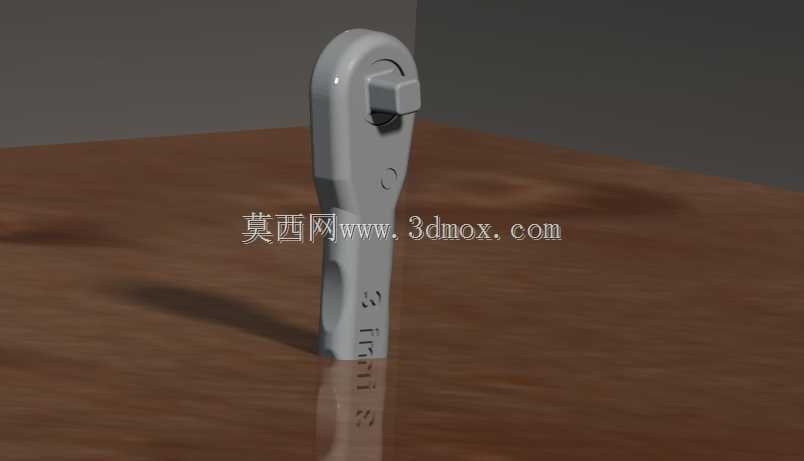

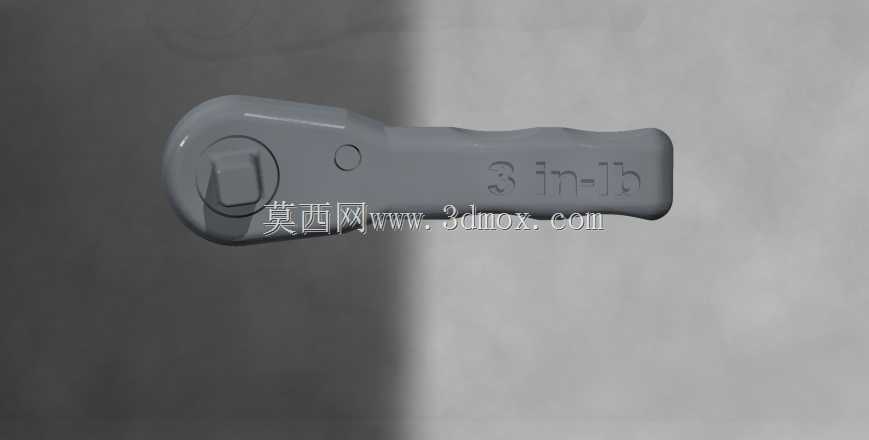

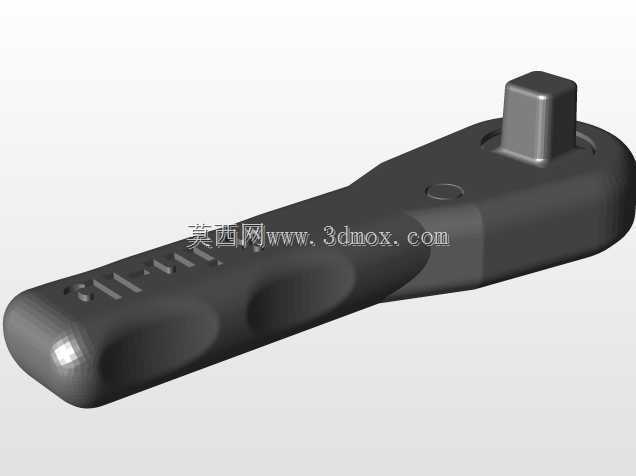

　　在设备维保、产线装配、户外电力检修、家用五金拆装等诸多场景里，手动棘轮扳手都是出场率极高的工具，相比传统开口呆扳手需要反复脱离螺母调整卡位的操作逻辑，带单向棘轮结构的快扳能在小空间内完成连续拧动，不需要每转动一个角度就重新套合紧固件，这一特性让它在狭窄操作位的作业效率提升十分明显。这款棘轮扳手的结构设计完全围绕手动施力的实际工况展开，手柄部分做了贴合手掌弧度的曲面造型，握持区域的凹陷轮廓刚好匹配人手握持时四指的弯曲形态，表面没有尖锐棱角，长时间施力也不会出现硌手的问题，手柄末端做了圆弧收边，在施加较大扭力时手掌抵住末端也能保持稳定的发力姿态。驱动端采用方形凸台结构，是通用的标准驱动方头尺寸，可以适配不同规格的套筒接头，

　　覆盖常见的螺栓、螺母拆装需求，不需要针对不同尺寸的紧固件更换整把扳手，只需要替换对应规格的套筒即可，大幅降低了工具携带的负重。棘轮结构内置在驱动头的壳体内部，依靠单向棘爪与棘轮齿的啮合实现单向锁止，正向转动时棘爪滑过棘轮齿不会带动方头转动，反向施力时棘爪卡入齿槽带动方头同步转动，实现紧固件的拧紧或者松脱，这种结构不需要完全抬起扳手脱离紧固件，在操作空间受限的场景下，比如设备内部的管路旁、电气柜的接线端子附近、变压器柜体的狭小安装位，只需要很小的摆幅就能完成连续拧动，避免了传统扳手需要反复调整卡位的繁琐操作。从结构建模的细节来看，手柄与棘轮头的衔接位置做了平滑过渡，没有应力集中的直角结构，

　　能承受较大的扭力载荷而不会出现衔接处断裂的问题，手柄表面的防滑凹槽设计，即使手上沾有少量油污也能保持足够的握持摩擦力，不会出现施力时打滑的情况。驱动方头的尺寸严格遵循通用手动工具的标准规格，和市面上主流的同规格套筒可以完全适配，不存在安装间隙过大或者无法卡入的问题，方头端部的定位结构可以卡住套筒的钢珠锁止结构，避免作业过程中套筒意外脱落。在实际选型使用时，这类棘轮扳手的整体长度经过合理设计，既保证了足够的力臂长度，让操作人员不需要施加过大的握力就能输出足够的拧紧扭力，又不会因为长度过长导致在狭小空间内无法摆动手柄，整体的外形边界控制在合理范围内，放入常规的工具包、工具腰带挂套都能轻松收纳。从结构设计的逻辑来看，

　　这款扳手没有多余的冗余结构，所有造型都服务于实际使用需求：手柄的曲面是为了提升握持舒适度与施力稳定性，棘轮头的紧凑尺寸是为了适配狭小操作空间，标准方头是为了兼容通用套筒配件，整体壳体的壁厚经过合理分配，在保证结构强度足够应对常规手动扭力载荷的前提下，尽可能控制整体重量，长时间携带作业也不会产生明显的负重感。在电力设备维保场景中，这类手动棘轮扳手常用于柜体螺栓紧固、接线端子拆装、配件更换等作业，因为不需要反复调整卡位，在高空作业时能减少手部的操作动作，降低作业风险；在产线装配场景中，连续拧动的特性可以提升装配效率，降低操作人员的重复动作疲劳；在日常五金维修场景中，一把扳手搭配多规格套筒就能覆盖绝大多数常见紧固件的拆装需求，不需要准备多把不同尺寸的呆扳手，节省工具收纳空间。建模过程中对各部件的装配间隙做了合理还原，棘轮棘爪的啮合间隙、方头与壳体的转动间隙、手柄与驱动头的衔接位置都符合实际产品的装配公差要求，既保证转动结构的活动顺畅，又不会出现间隙过大导致的晃动问题，整体结构没有易损的薄弱设计，能承受常规手动操作下的冲击载荷，不会因为正常施力出现结构变形或者损坏。
