可3D打印人造卫星结构设计方案

　　在航天科普教具制作、桌面级航天场景搭建以及小型航天载荷原理验证领域，这类可直接用于熔融沉积成型工艺的卫星结构模型，能够填补实物教具与概念设计之间的认知空白，让结构设计从业者、航天爱好者无需依赖复杂工业加工设备，就能快速获得等比例缩小的卫星实体样件。从实际使用场景来看，该模型既可以作为中小学航天科普课程的实操组装教具，帮助学生直观理解卫星的基本组成结构，也能作为航天主题展馆的陈列展品，配合讲解展示卫星各部件的布局逻辑，还能为小型卫星原理验证阶段提供结构布局的参考样件，快速验证帆板展开、天线指向等结构的空间干涉情况。

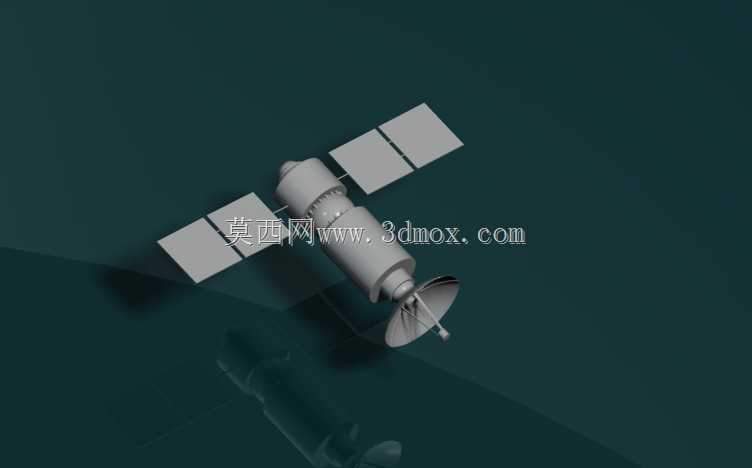

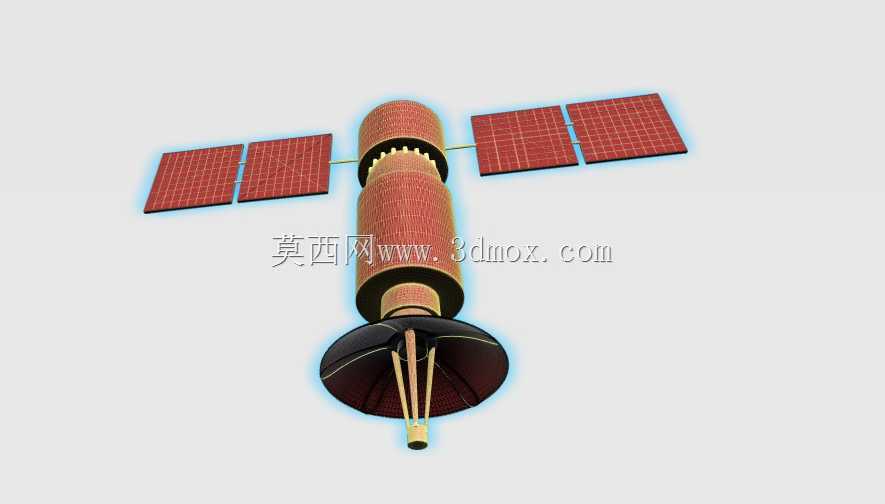

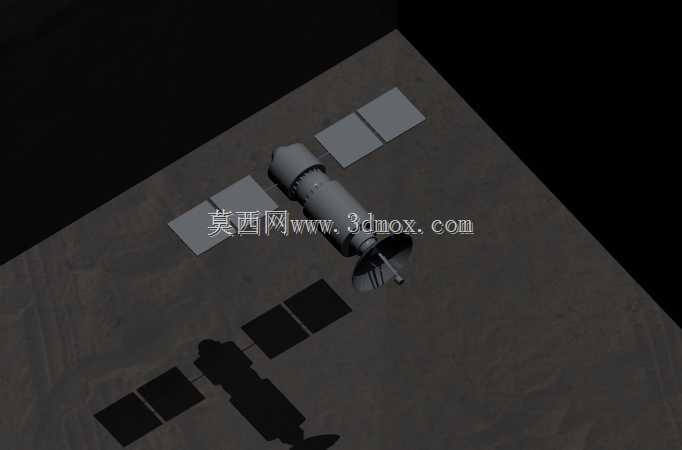

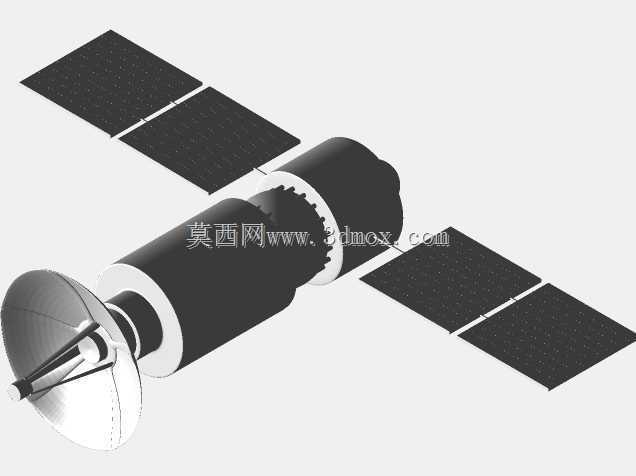

　　从功能特性层面拆解，该模型完整还原了在轨卫星的核心功能模块布局：主体承力筒采用分段式圆柱结构，既模拟了真实卫星的中心承力筒构型，也适配3D打印的层叠成型特性，避免大跨度悬空结构带来的打印翘曲问题；两侧对称布置的太阳能帆板采用分块式平板设计，每块帆板表面的网格纹理既还原了真实太阳能电池片的铺装形态，也在打印过程中起到增加结构刚性、减少平板形变的作用；底部的抛物面通信天线采用支撑肋加反射面的结构，三根倾斜布置的支撑肋将馈源结构固定在反射面焦点位置，完全遵循通信天线的信号反射原理设计，能够直观展示卫星对地通信的结构逻辑。

　　设计思路上，整个模型完全围绕3D打印的工艺约束做了适配优化，没有设置需要支撑才能成型的封闭内腔，所有悬空结构的倾斜角度都控制在45度以上，打印时无需额外添加可溶性支撑，普通桌面级FDM打印机使用PLA耗材即可直接打印成型。承力筒的分段式设计并非单纯还原真实卫星的舱段划分，更重要的是将长筒结构拆分为多个短圆柱段，每段长度控制在100毫米以内，适配多数桌面级打印机的成型高度范围，同时分段结构也方便后续在筒体内腔加装小型电子元件，比如LED灯珠、微型控制板，制作成发光演示模型。帆板与主体承力筒的连接位置预留了微小的转动间隙，打印完成后无需额外打磨即可实现帆板的小角度转动，模拟卫星入轨后帆板展开调整对日角度的动作，这个间隙的尺寸经过反复调整，既不会因为间隙过小导致转动卡滞，也不会因为间隙过大出现帆板松脱下垂的问题。

　　从外形尺寸与安装边界来看，模型整体收拢状态下的最大宽度控制在220毫米以内，主体承力筒的最大直径为45毫米，天线反射面的直径为80毫米，整体高度为180毫米，完全适配主流220220250毫米成型尺寸的桌面3D打印机，无需对模型做切片拆分即可一次性打印。帆板完全展开后整体宽度达到380毫米，此时需要注意打印时的平台附着力，建议在帆板底部添加少量裙边结构防止翘边。模型底部的天线馈源末端设计有直径5毫米的圆柱形安装凸台，既可以直接插装在配套的展示底座上，也可以通过M5螺栓固定在其他展示支架上，安装凸台的长度为8毫米，插入底座后能够提供足够的连接强度，不会出现模型倾倒的问题。

　　在结构细节处理上，承力筒表面的环状凸起既模拟了真实卫星舱段之间的连接框结构，也在打印过程中起到了加强筋的作用，提升了薄壁筒身的抗形变能力，避免打印完成后筒身出现椭圆变形。帆板表面的网格纹理深度设置为0.2毫米，既能够清晰呈现电池片的划分效果，也不会因为纹理过深导致打印时出现耗材堆积的问题。天线支撑肋的厚度设置为2毫米，既保证了足够的结构强度，拿取时不会轻易折断，也尽可能减少了打印耗材的使用量，单个模型的耗材用量控制在30克以内，打印时长约3小时，非常适合快速打样制作。需要注意的是，打印天线反射面时建议采用0.15毫米的层厚设置，能够更好地还原抛物面的曲面精度，避免层纹过于明显影响反射面的展示效果，而承力筒和帆板部分则可以采用0.2毫米的层厚打印，在保证结构强度的前提下缩短打印时间。
