PCB蚀刻工序用齿轮传动摇摆床结构

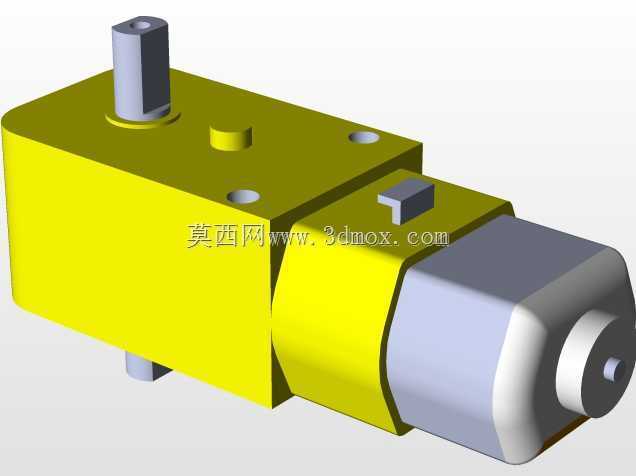

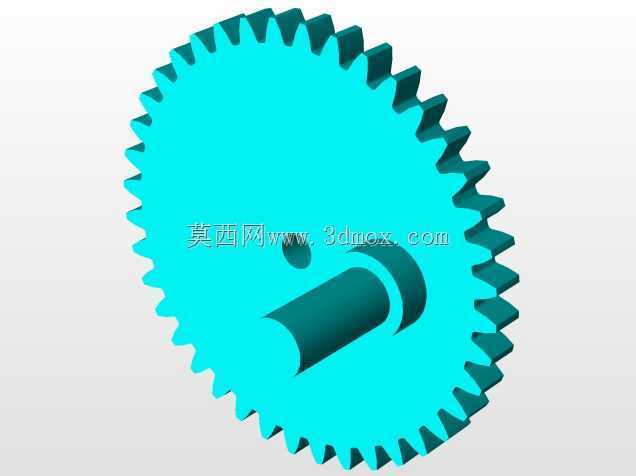

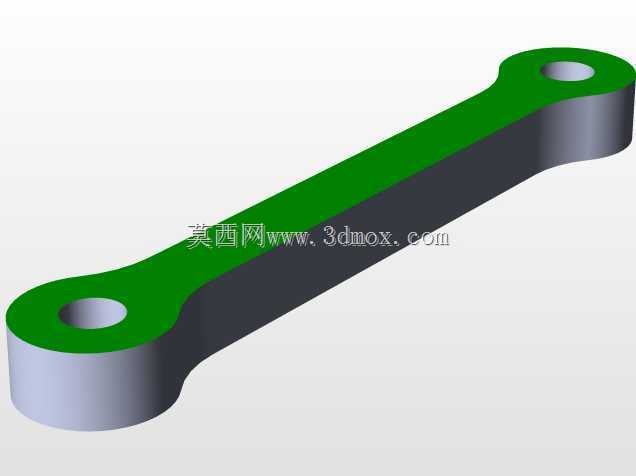

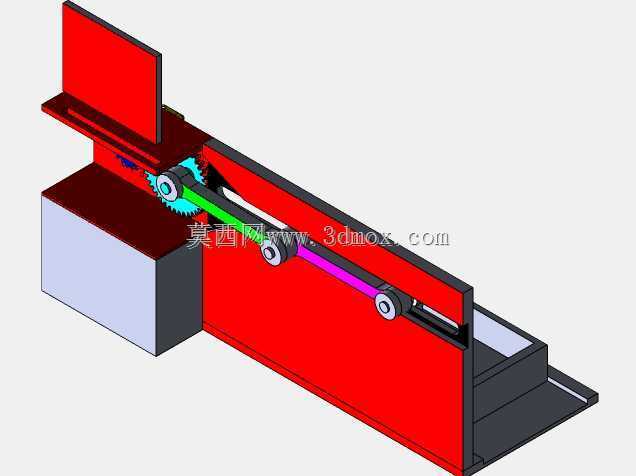

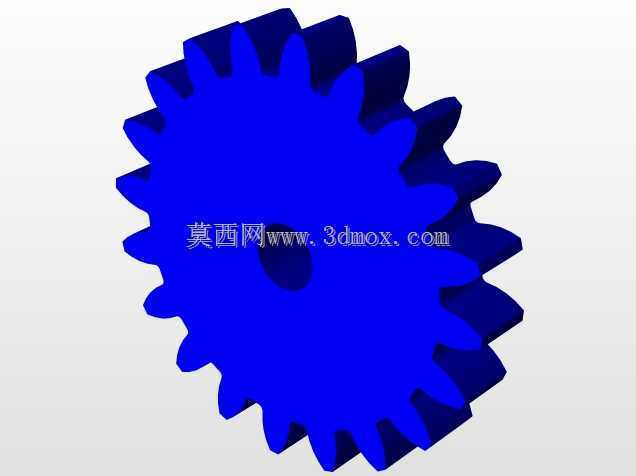

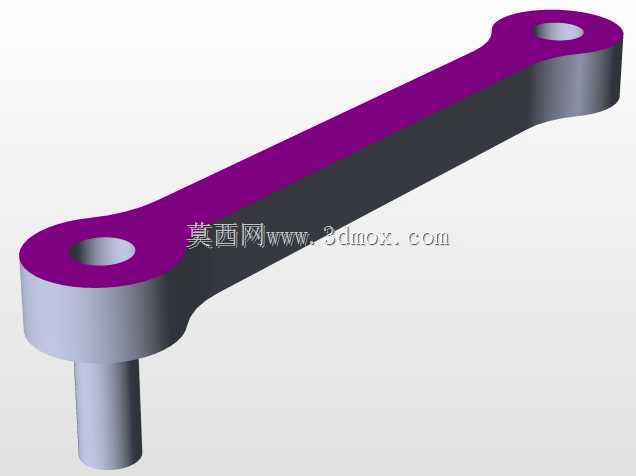

　　做线路板湿法制程的工程师都清楚，蚀刻环节的药液均匀性直接决定了线宽精度，尤其是小批量打样场景里，手动晃盘的一致性差，很容易出现局部过蚀、侧蚀量超差的问题，这套摇摆结构就是针对桌面级小批量PCB加工场景设计的，适配实验室、打样车间的小尺寸线路板加工需求，不需要占用大型生产线的工位，就能实现稳定的往复摇摆动作。整套结构的传动核心采用齿轮轴配合带齿轮输出的减速电机，齿轮啮合的传动间隙控制在0.1mm以内，避免往复换向时出现空程卡顿，传动路径上搭配三个等径导向滚轮承托传动杆，传动杆做表面硬质阳极氧化处理，耐磨性能满足长期往复运动的磨损要求，摇摆行程可以通过调整传动杆上的曲柄偏心距灵活调整，适配不同尺寸PCB托盘的摇摆幅度需求，

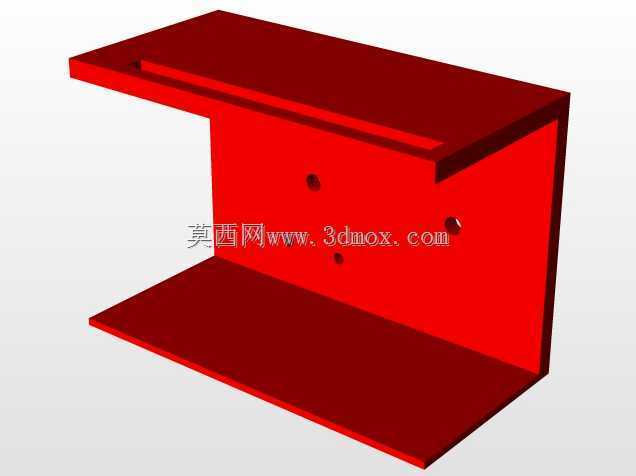

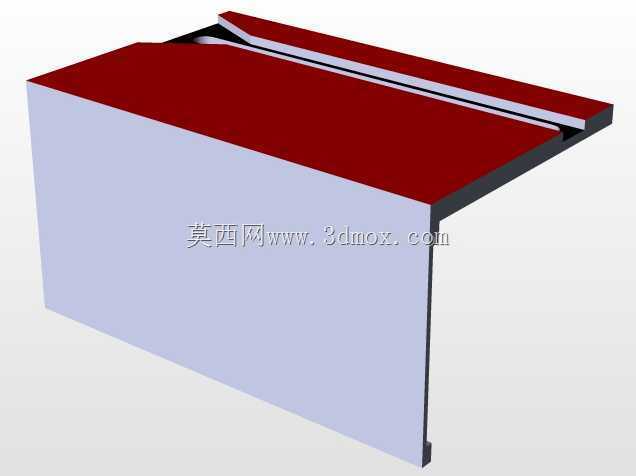

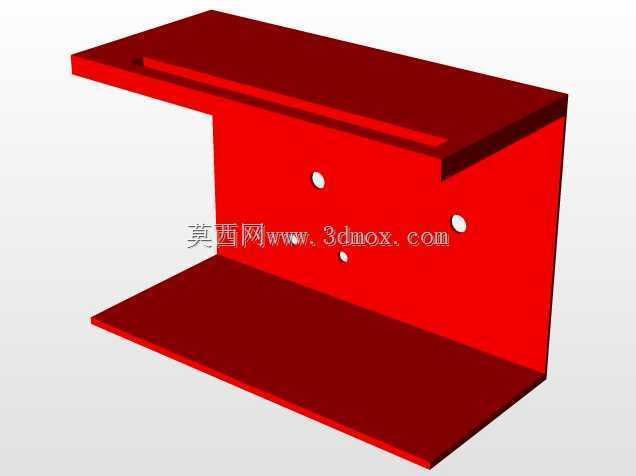

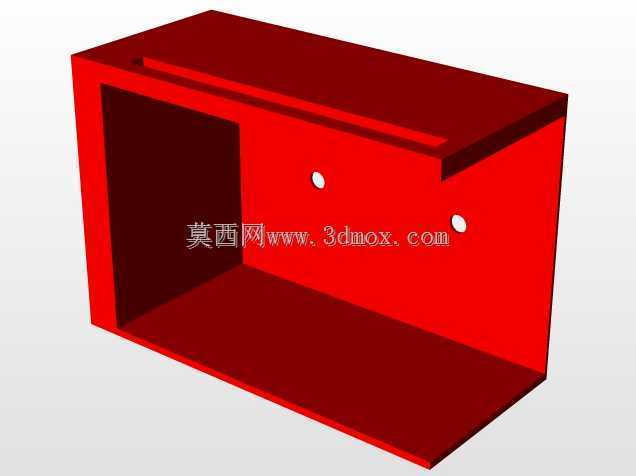

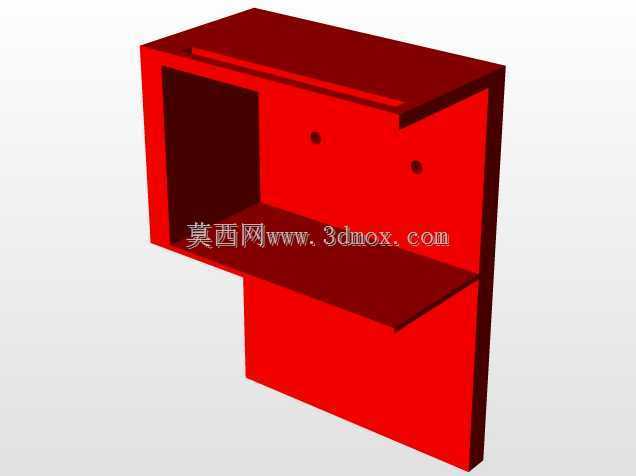

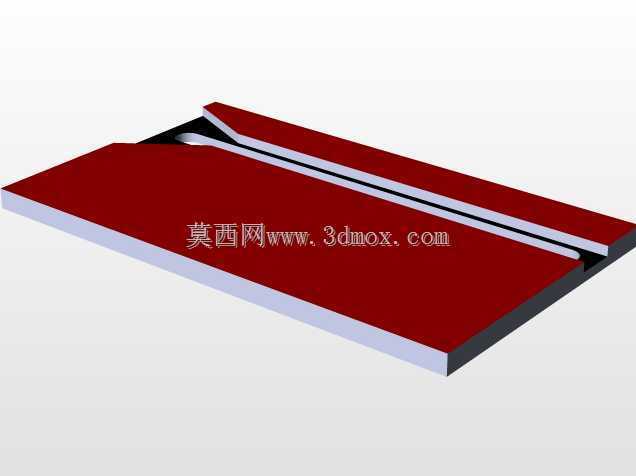

　　常规打样场景下设置15-20mm的行程就能满足药液流动要求，不会因为幅度过大导致氯化铁药液溅出槽体。结构的安装底座采用分体式设计，左侧的动力安装腔和右侧的药液槽承托区做了物理分隔，动力腔的安装面预留了标准电机安装孔位，适配市面上常见的36mm、42mm外径的直流减速电机，不需要额外做转接板就能完成装配，动力腔的顶部做了高出槽体承托面10mm的挡边，即使药液槽出现少量溢液，也不会流入动力腔腐蚀电气元件。右侧的承托区是开放式的槽位设计，宽度方向预留了150mm的安装空间，长度方向的有效承托长度达到320mm，可以直接放置常规的PP材质蚀刻托盘，也可以根据加工需求放置显影、脱膜用的药液盘，不需要更换工装就能切换不同湿法制程工序。

　　考虑到氯化铁药液的腐蚀性，所有和药液区域相邻的结构件都采用PVC或者硬质阳极氧化铝合金材质，传动滚轮采用POM材质，既保证了转动顺滑，又能抵御少量药液蒸汽的腐蚀，不需要频繁做防锈维护。实际使用的时候，不建议直接把氯化铁药液倒入设备自带的承托结构里，最好是单独配置耐腐蚀的PP托盘或者玻璃碗盛放药液和待加工PCB，再把容器放置在摇摆承托面上，这样既方便更换不同工序的药液，也能避免长期使用后药液渗漏腐蚀设备主体结构，更换工序的时候只需要替换对应的药液容器即可，不需要清理整个设备槽体。摇摆频率可以通过搭配的电机调速器调整，常规蚀刻工艺设置每分钟30-40次的往复频率就能让药液在PCB表面形成稳定的流动，及时带走蚀刻反应产生的铜离子络合物，

　　避免局部药液浓度不足导致的蚀刻速率不均，相比手动摇摆的方式，传动结构带动的往复运动速度均匀，换向位置一致，整板的蚀刻均匀性可以提升30%以上，尤其适合0.2mm以上线宽的双面板打样加工。整套结构的外形总长度控制在380mm，总宽度180mm，总高度160mm，桌面放置的时候不需要额外的固定，底部粘贴四个橡胶防滑垫就能抵消往复运动产生的轻微移位，安装边界只需要预留400*200mm的桌面空间即可，适合放在实验室工作台、打样车间的操作台上使用，不需要配套的安装机架，接上12V或者24V的直流电源就能工作，也可以搭配定时模块设置加工时长，到点自动停止摇摆，不需要人工值守。结构的传动部分没有复杂的连杆机构，所有易损件都是标准件，导向滚轮、齿轮轴都可以直接采购标准件替换，后期维护成本很低，日常使用只需要定期给传动滚轮的转轴添加少量润滑脂，就能保证长期运行的顺滑度，不会出现卡滞、异响的问题。在设计的时候特意简化了整体的零件数量，整个结构的非标准零件只有底座、承托挡边和传动曲柄三个零件，加工的时候不需要复杂的工艺，采用常规的铣削、3D打印都能完成零件制作，适合小批量自制或者改装使用，不需要开模就能快速搭建出可用的PCB湿法制程摇摆设备。
