电力变压器配套长条形密封防护箱体外壳

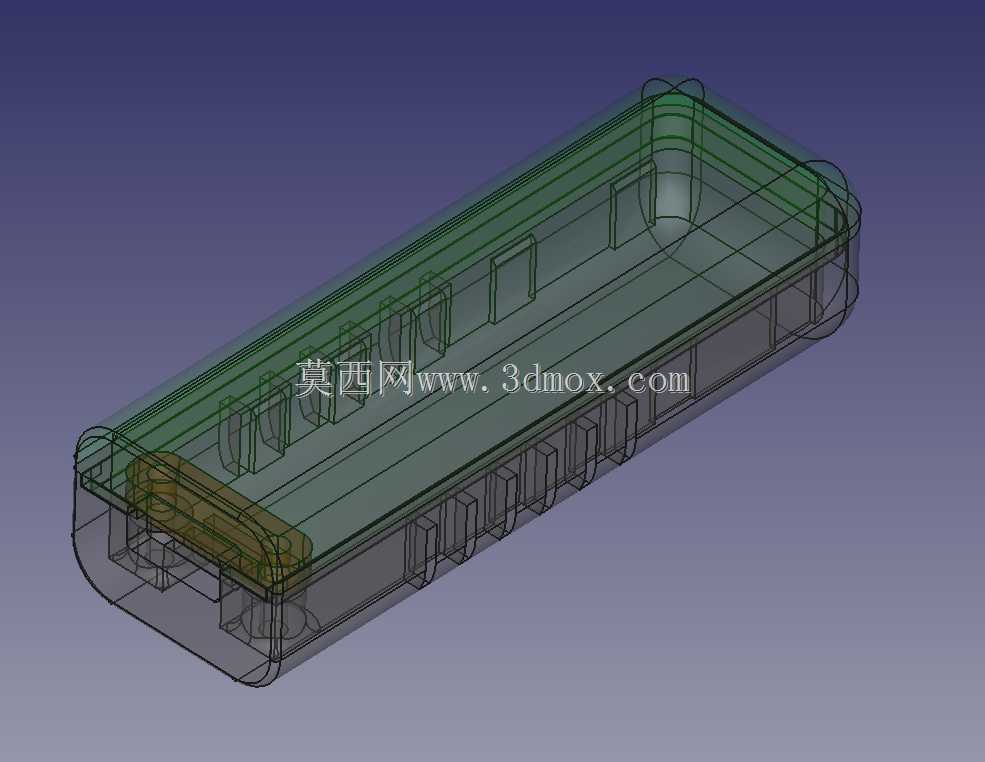

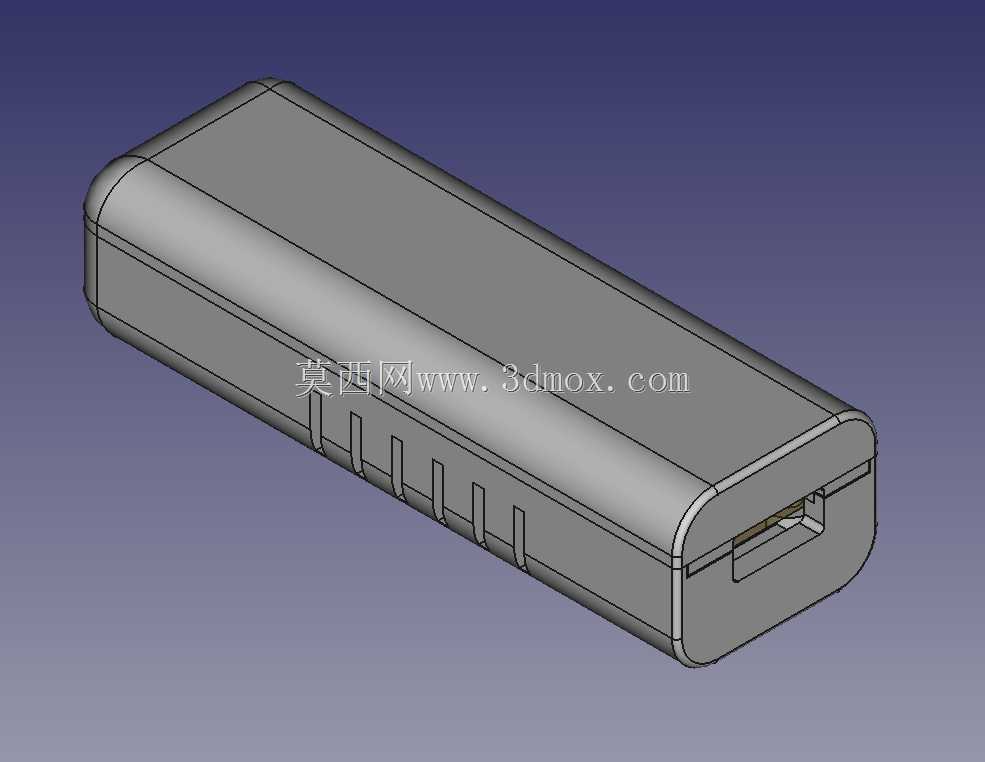

　　这款长条形分体式壳体，是针对小容量电力变压器内置控制模块、绕组接线端防护需求开发的配套结构件，日常在户内配电终端、小型工业设备内置供电模块、低压信号变送单元场景中大量使用，核心作用是把变压器内部带电部件与外部安装环境做物理隔离，避免粉尘、凝露、意外触碰引发的绝缘失效、短路故障，同时为内部元器件提供稳定的安装基准，抵消设备运行过程中产生的小幅振动，避免接线端子松脱。从结构设计逻辑来看，壳体采用上下盖对合的装配形式，上盖与下盖的配合面做了整圈止口结构，止口的搭接宽度经过匹配计算，既可以在装配时嵌入密封胶条实现IP54级别的防护能力，又能在无胶条的常规使用场景下，通过止口的错位配合阻挡大颗粒粉尘直接进入壳体内部，

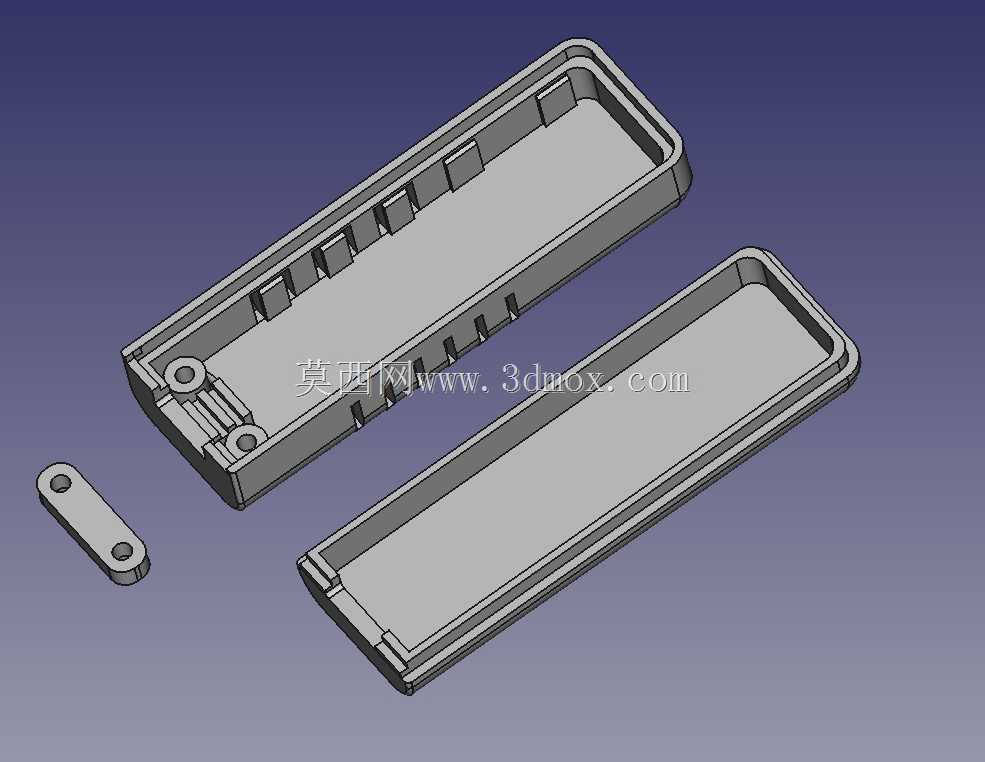

　　上下盖的定位依靠侧壁均匀分布的卡扣结构做预固定，端侧预留的螺丝柱位可以配合M2规格的紧固件完成最终锁附，相比全螺丝固定的结构，这种卡扣加端侧锁附的形式能减少60%的紧固件用量，装配时不需要沿整圈对位拧螺丝，现场组装效率提升明显，同时卡扣的均匀分布能让整圈止口的配合间隙保持一致，不会出现局部缝隙过大导致的防护失效问题。壳体端侧额外设计的独立小压条，是专门用来固定内部引出线束的结构，压条上预留的两个安装孔可以直接锁附在壳体端侧的螺柱上，压条与壳体接触面做了圆弧过渡，不会在锁附时割伤线束外绝缘层，同时压条的压紧力可以把线束出线位置做密封填充，避免外部杂物顺着线束缝隙进入壳体内部，也能抵消外部线束拉扯的作用力，

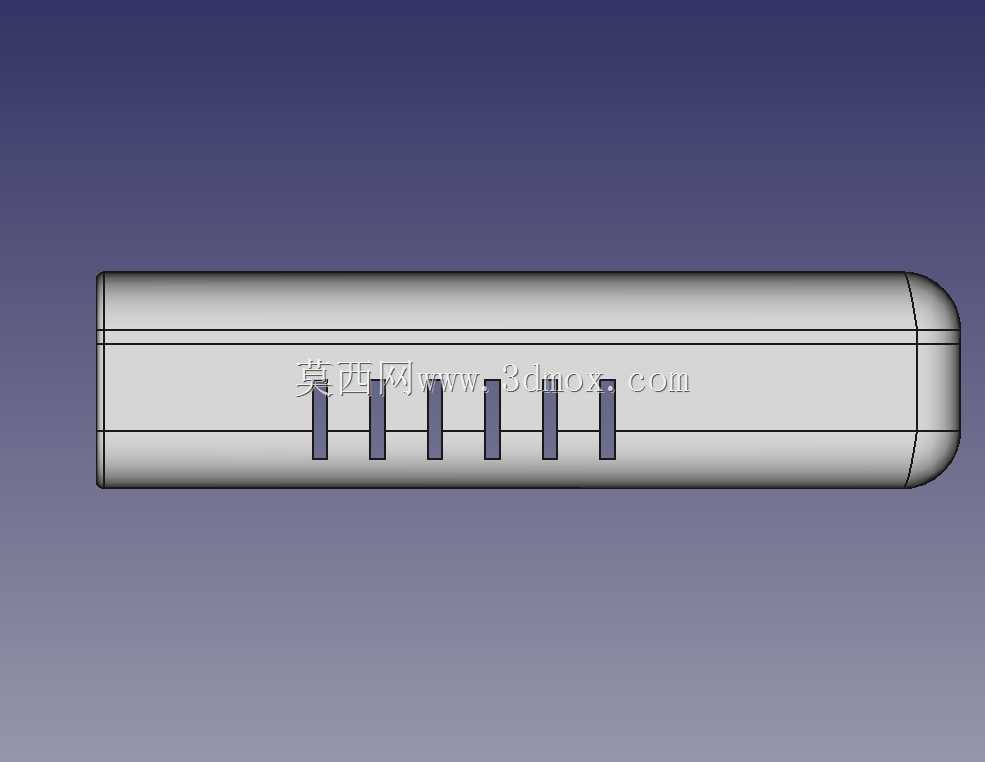

　　防止线束与内部接线端子的连接点被拉脱。从安装边界尺寸来看，壳体整体为狭长型结构，长宽比接近5:1，适合安装在设备内部的狭长预留空间内，比如工控设备的侧边走线槽旁、壁挂式配电终端的内侧空余位置，壳体底部的安装位做了内凹设计，安装螺丝的头部不会突出壳体内腔，不会刮蹭到内部放置的变压器绕组与PCB板，壳体内腔的侧壁均匀分布了多个定位筋条，筋条的高度统一为2mm，既可以为内部的变压器铁芯、绕组组件提供侧向定位，防止组件在壳体内窜动，又能让组件与壳体内壁之间留出均匀的散热间隙，避免变压器运行时产生的热量积存在壳体内部无法散出，导致元器件温升过高影响使用寿命。在细节设计上，壳体的所有外角都做了R1.5的圆角处理，没有尖锐的棱角，

　　一方面是注塑生产时可以改善塑料熔体的流动状态，减少填充缺料、应力集中的问题，降低成品开裂的概率，另一方面在现场装配时也不会划伤操作人员的手部，适配流水线批量装配的作业需求。上下盖配合端的位置预留了0.1mm的装配间隙，避免注塑件因成型收缩率差异导致装配时出现过盈卡滞的问题，同时这个间隙也不会大到影响整体的防护性能，壳体的壁厚统一设计为1.8mm，这个厚度对于常用的ABS、阻燃PP等注塑材料来说，既能保证足够的结构强度，在受到普通外力挤压时不会出现明显变形，又能控制材料用量，降低单件的生产成本，同时均匀的壁厚也能避免注塑成型时出现缩痕、翘曲等外观缺陷，保证成品的尺寸一致性。这款壳体的结构设计没有多余的冗余特征，所有的结构特征都围绕装配效率、防护性能、散热需求三个核心点展开，既可以直接适配小容量电力变压器的内置安装需求，也可以根据实际使用场景调整内腔筋条的位置，用来容纳其他狭长型的电子控制模块，通用性较强，在低压配电、小型工控设备供电模块的配套防护场景中具备很高的实用价值。
