手动杠杆式乒乓球弹丸发射装置结构设计

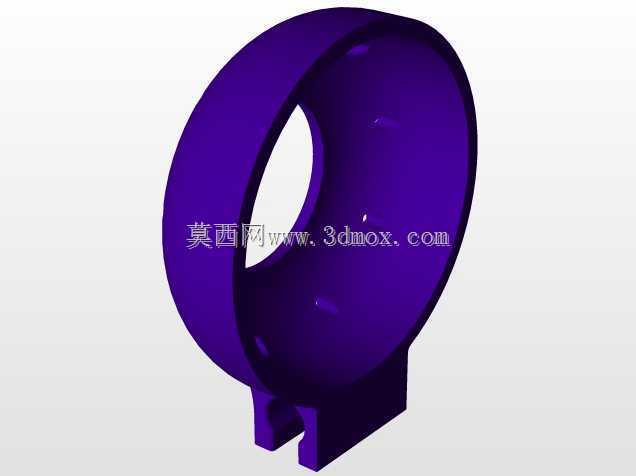

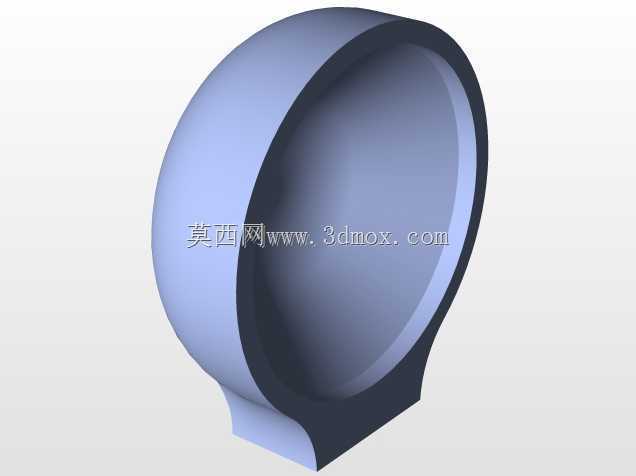

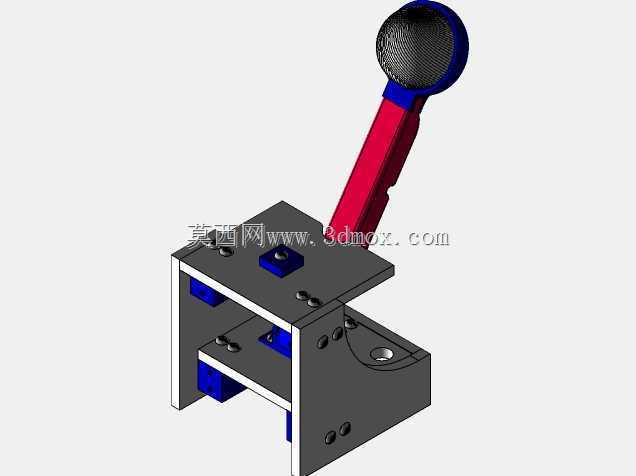

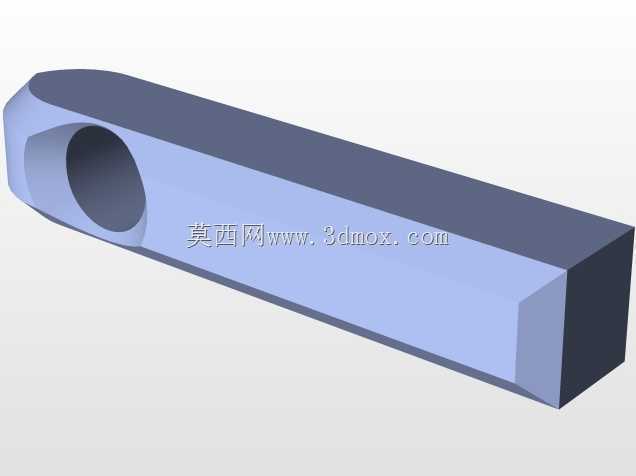

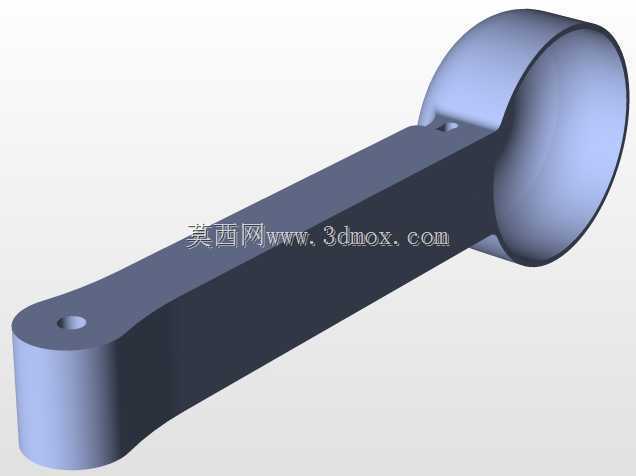

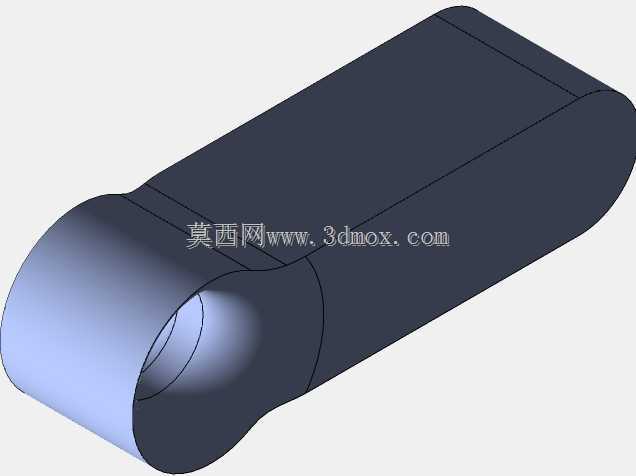

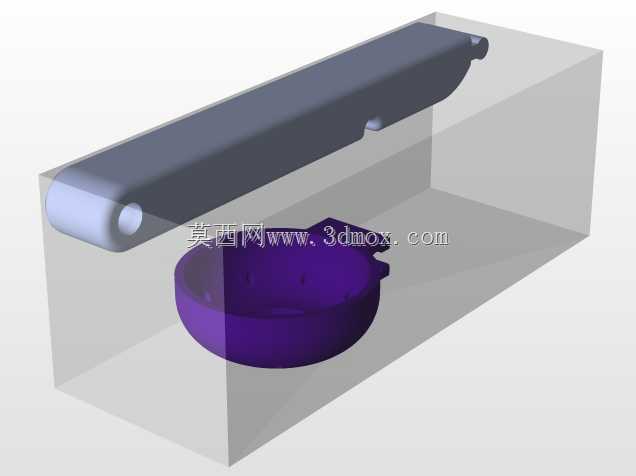

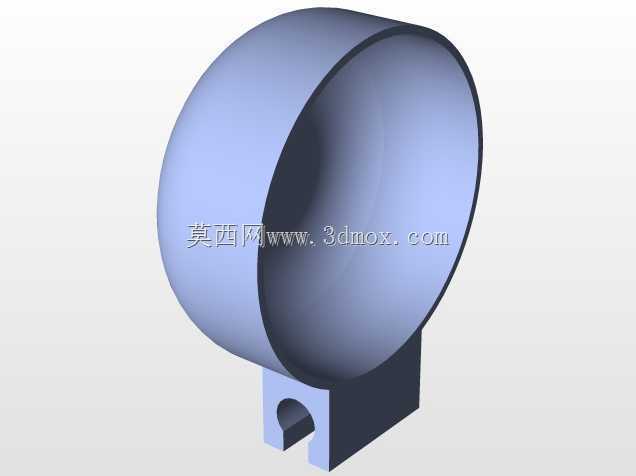

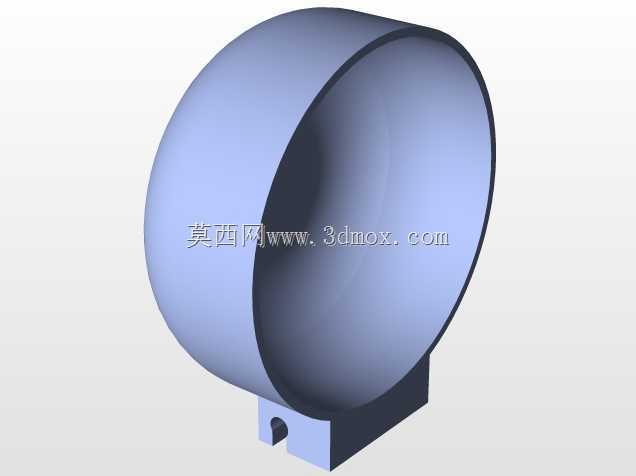

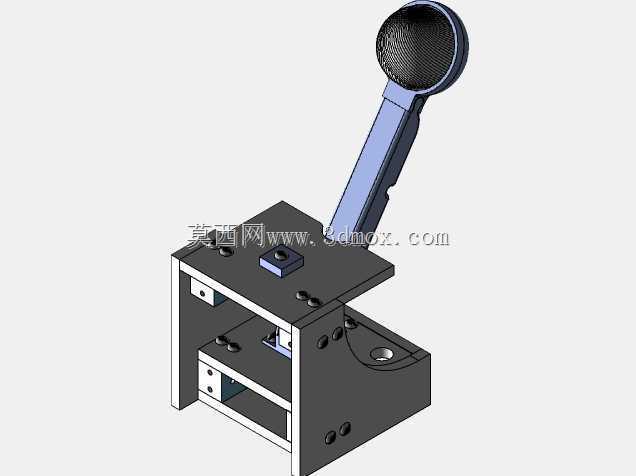

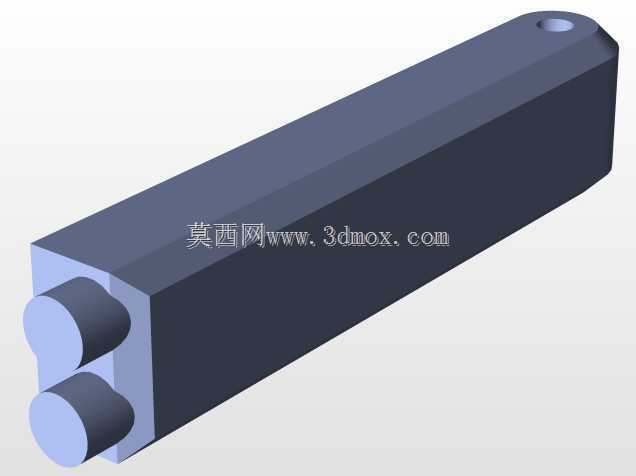

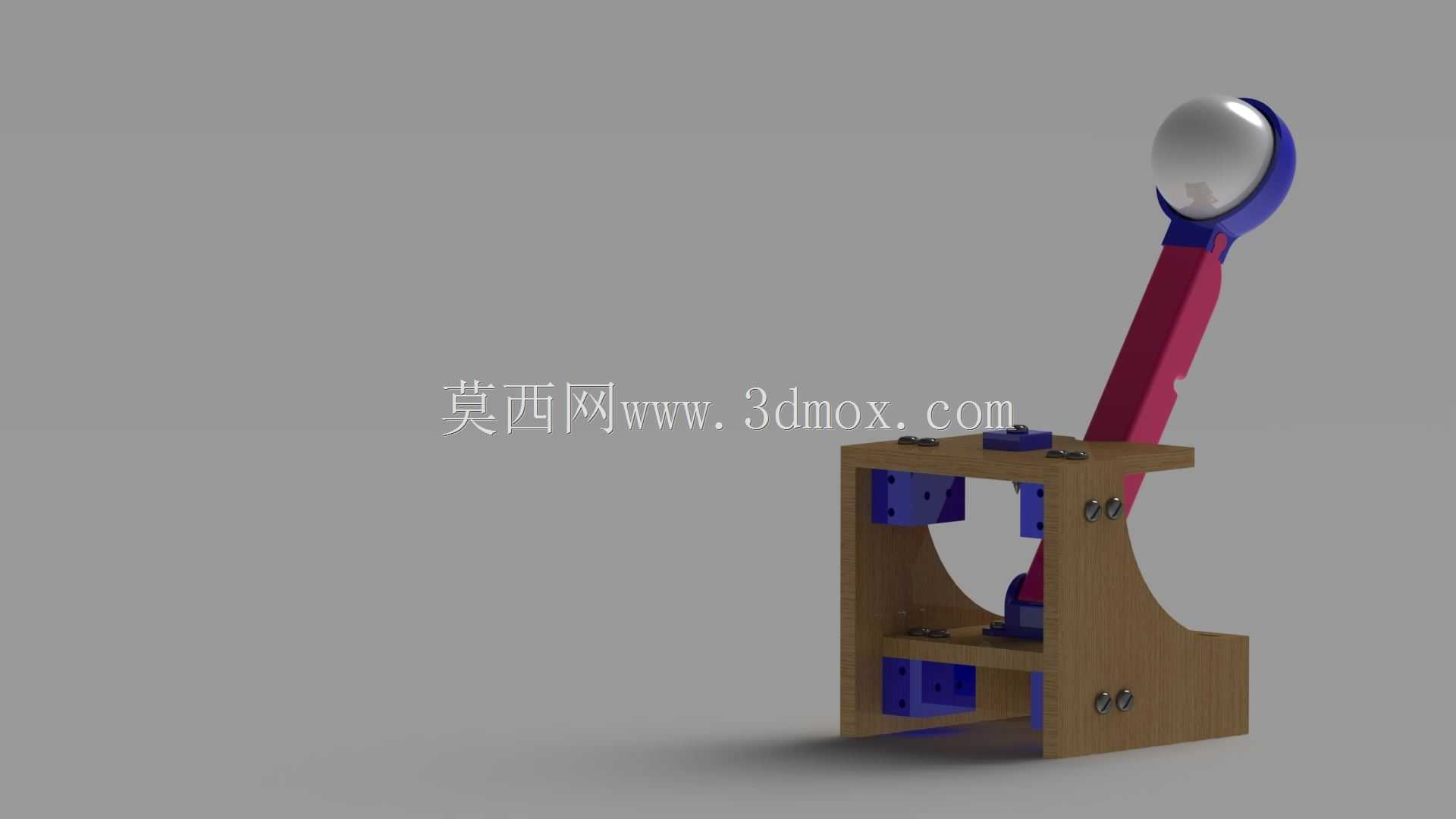

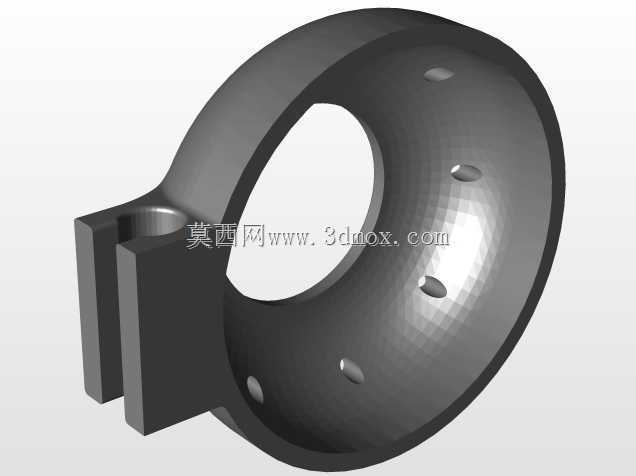

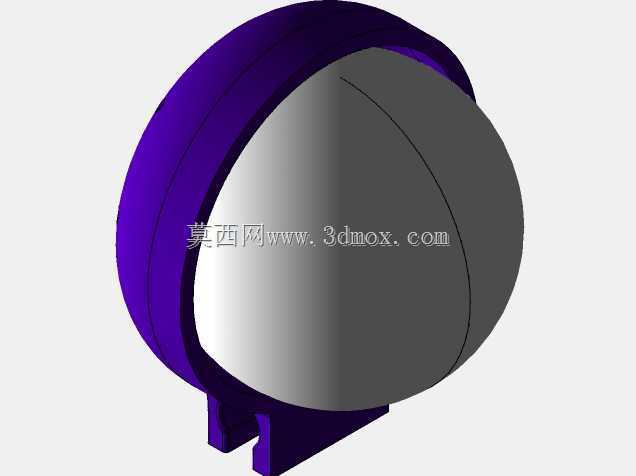

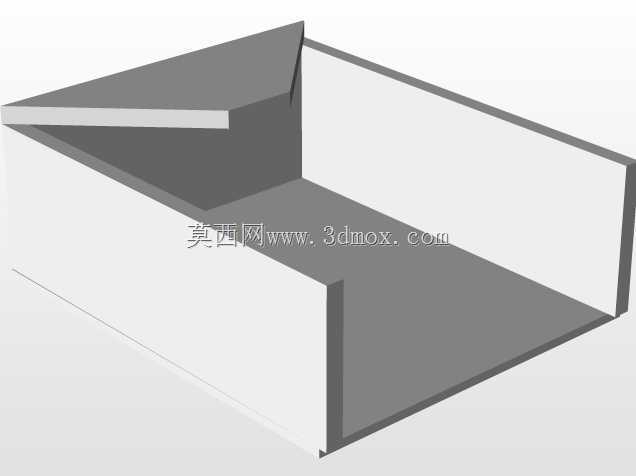

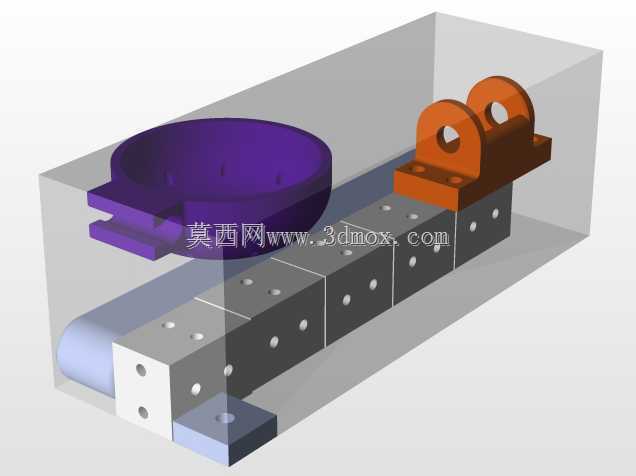

　　这套手动弹射装置的核心功能是发射乒乓球尺寸的球形弹丸，整体采用杠杆式施力结构，机架部分采用层压木质板材拼接成型，兼顾加工便捷性与结构刚性，适合教学演示、趣味机械实验场景使用。从结构布局来看，装置的支撑底座采用L型一体式木质结构，底部预留两个对称的方形安装位，可通过螺栓或快速夹钳将整机固定在工作台面，避免发射过程中装置移位，安装边界的孔位间距适配常规教学实验台的T型槽间距，无需额外加工转接板即可完成固定。杠杆臂采用分段式设计，握持端做了圆弧过渡处理，末端设置半球形弹丸承托窝，承托窝的内球面曲率与乒乓球外球面完全匹配，发射前将弹丸放置在承托窝内，手动下压杠杆臂即可完成蓄力，释放后杠杆臂在限位结构的约束下快速摆动，带动弹丸沿预设轨迹抛出，

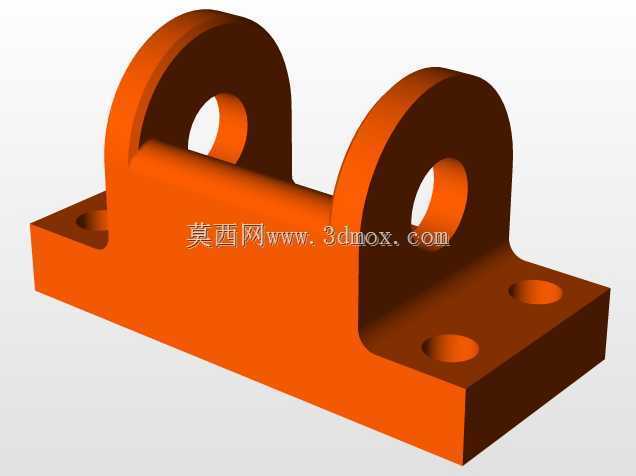

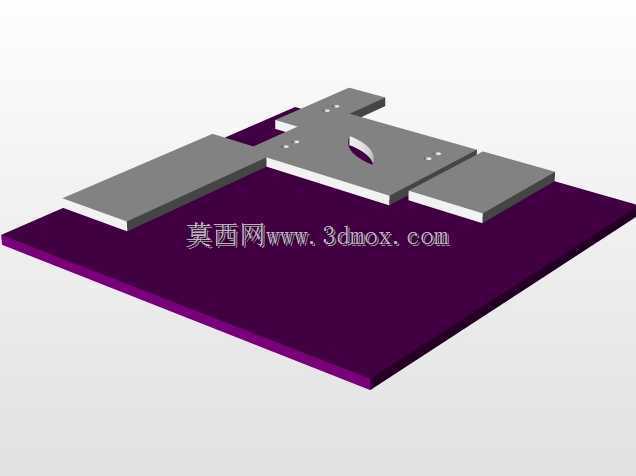

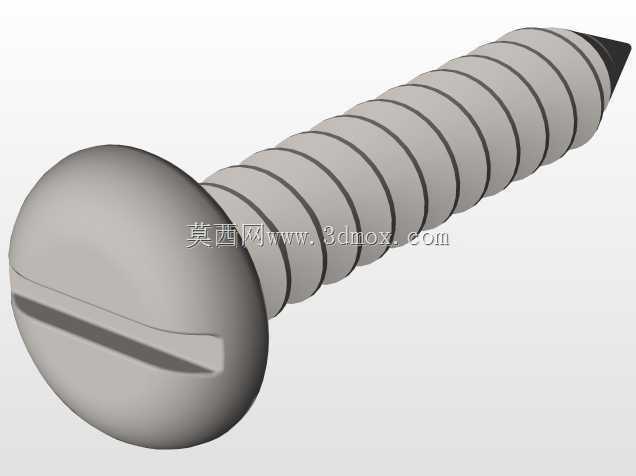

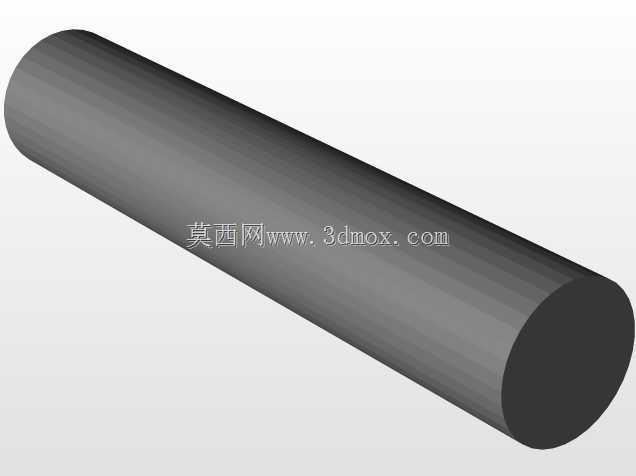

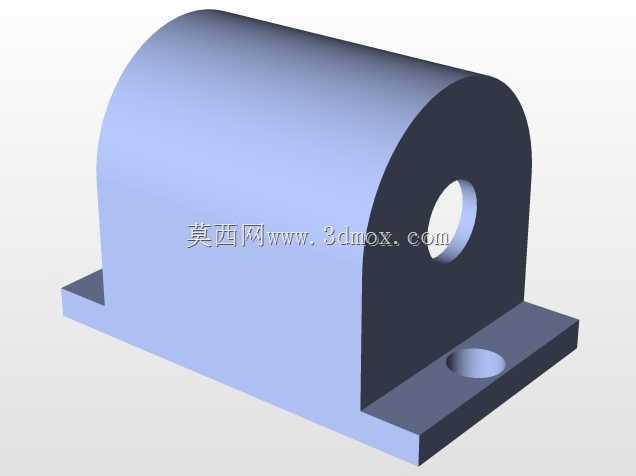

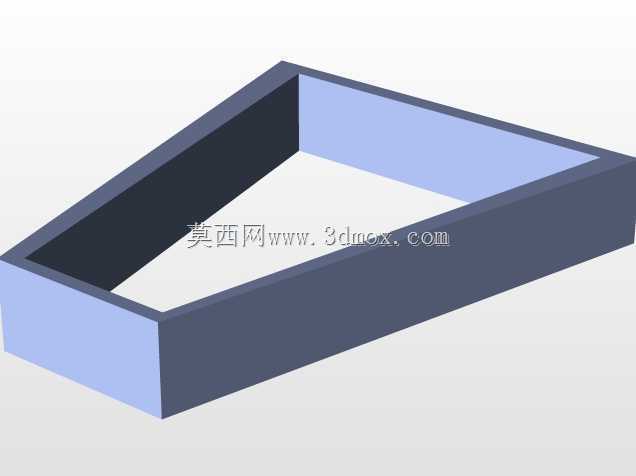

　　承托窝的边缘做了倒角处理，避免弹丸发射瞬间被边缘剐蹭影响出射轨迹。装置的铰接部位采用金属轴套配合钢制销轴，轴套压装在木质机架的预留孔内，销轴与杠杆臂的安装孔采用过盈配合，铰接位置的间隙控制在0.1mm以内，既保证杠杆摆动的顺畅度，又避免间隙过大导致发射轨迹偏移。机架的立板与底板之间采用直角拼接结构，拼接位置加装了三角形加强筋，加强筋与板材之间采用沉头螺丝固定，螺丝头部完全埋入板材表面，不会突出结构表面造成操作干涉。杠杆臂的摆动行程通过机架上部的可调限位块控制，限位块采用长条孔安装，可根据需要调整杠杆的最大摆动角度，从而改变弹丸的发射初速度与射程，调整范围覆盖0.8米到3米的常用演示射程，满足不同场景的演示需求。从设计思路来看，

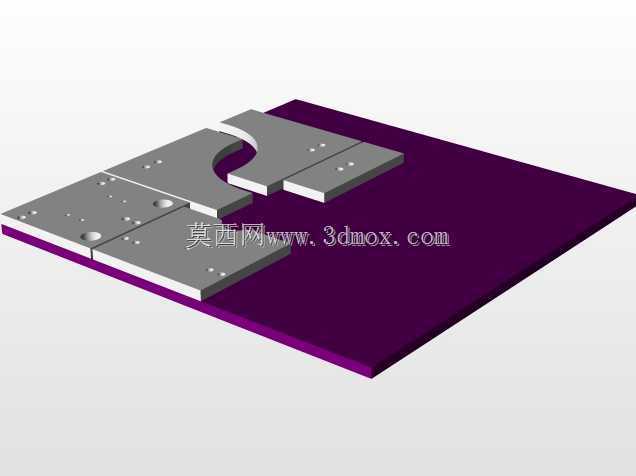

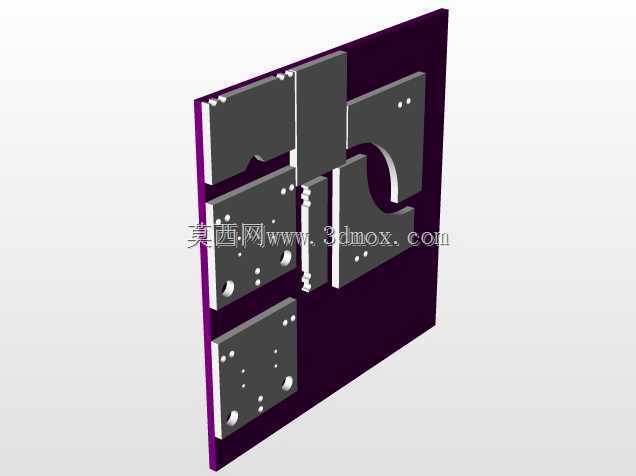

　　这套装置优先考虑加工便捷性与拆装维护性，所有木质结构件均可通过常规的激光切割或数控雕刻设备加工成型，金属标准件均采用市面通用规格，无需定制特殊零件，组装过程仅需内六角扳手即可完成，适合作为机械结构教学的实操案例，帮助学习者理解杠杆原理、铰接结构设计、限位结构设计的实际应用。装置的整体外形尺寸控制在200mm×150mm×350mm以内，占用桌面空间较小，存放时可直接放入常规实验器材储物柜，无需额外预留大尺寸存储空间。弹丸承托部位的设计充分考虑了乒乓球的弹性特性，承托窝采用硬质光滑材质，减少弹丸与承托面的摩擦阻力，保证弹丸出射时的初速度一致性。在实际使用场景中，这套装置可用于中小学科学课的力学原理演示，

　　也可作为高校机械专业的结构设计课程作业案例，还可改装为趣味游戏的发射道具，通过调整配重块位置、杠杆长度等参数，可进一步拓展弹丸的发射参数范围，适配不同尺寸的轻质球形弹丸使用。机架底部的安装位除了固定在工作台面，也可加装角度调节底座，实现发射仰角的连续调整，进一步拓展装置的使用场景。整个结构没有复杂的传动部件，日常维护仅需定期在铰接销轴处添加少量润滑脂即可，长期使用也不会出现结构松动或卡滞问题，木质机架的表面可做打磨封油处理，提升防潮性能与使用寿命，适合长期在教学实验场景中反复使用。
