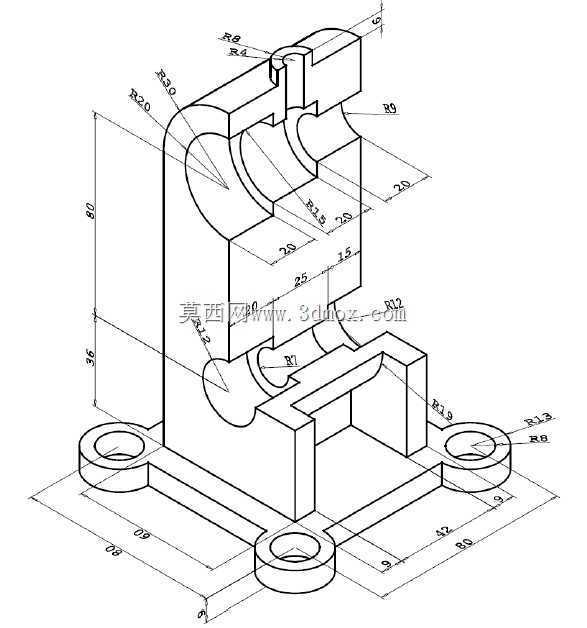

带安装底座的弧形槽支撑固定构件

　　该构件属于设备支撑定位类通用机械零件，主要应用在工业生产流水线的工位定位、小型工装夹具的主体承载、非标自动化设备的部件衔接场景中，日常工况下承担垂直方向载荷承载、横向部件位置限定的作用，可配合销轴、锁紧螺栓完成配套活动部件的铰接与固定，避免设备运行过程中配套部件出现偏移、窜动问题。从结构设计逻辑来看，整体采用立式支撑加底部法兰安装的组合构型，底部设置三个带通孔的圆形安装耳座，耳座之间通过连接筋板连为一体，既保证了底座与设备安装面的接触稳定性，又通过筋板结构减少了整体材料用量，降低构件自重。安装耳座的通孔尺寸适配常规规格的内六角螺栓，安装时可直接穿过通孔将构件锁紧在设备机架的预设安装位上，三个耳座呈三角形排布，

　　相比双孔安装结构拥有更好的抗倾覆能力，即便承受偏载载荷也不会出现安装位松动的问题。构件主体立式部分设置有上下两组对称的弧形凹槽结构，凹槽的圆弧半径经过匹配计算，可直接适配对应直径的圆柱形配套部件，凹槽侧边预留的锁紧位可安装压块，将嵌入弧形槽的圆柱部件牢牢固定，也可根据使用需求在弧形槽内加装轴套，实现铰接活动连接，满足部件转动调节的使用需求。主体立式结构的边角处全部做了圆角过渡处理，避免应力集中问题，在承受交变载荷的工况下，圆角过渡结构可大幅降低应力集中系数，减少构件长期使用出现疲劳裂纹的风险。从尺寸边界来看，构件整体高度方向的尺寸适配多数小型工装的安装空间需求，底部安装耳座的孔位间距符合通用工业铝型材机架的安装孔距标准，

　　不需要额外加工转接板即可直接完成安装，横向宽度尺寸控制紧凑，不会占用过多的设备安装空间，适合在排布密集的流水线工位上使用。设计过程中针对不同位置的受力情况做了壁厚差异化处理，承载载荷较大的弧形槽根部、底座连接筋位置做了壁厚加厚处理，受力较小的侧边位置适当缩减壁厚，在保证整体结构强度满足额定载荷要求的前提下，尽可能压缩整体重量，降低材料成本。构件上标注的各部位尺寸公差可满足常规机械装配的精度要求，弧形槽的圆弧轮廓度公差可保证配套圆柱部件装入后不会出现卡滞、间隙过大的问题，安装孔的位置度公差可保证构件安装时与机架孔位精准对齐，不需要现场扩孔调整。该构件可单独作为定位支撑座使用，也可多个组合使用完成长条形圆柱部件的多点支撑，适配场景灵活，在小型非标设备设计、工装夹具改造、老旧设备部件替换等场景中都可直接选用，不需要做过多的结构修改即可适配现有安装空间。
