这套F1后翼结构,核心服务于方程式赛车高速行驶工况下的空气动力学管控场景,是赛车尾部空气动力学套件的核心组成部分,直接决定车辆在直道末端的极速表现与弯道中的下压力输出上限。从实际赛道使用场景来看,该部件需要同时兼顾多维度的性能需求:在大直道工况下,需要通过翼片的角度设计降低空气阻力,减少动力损耗,帮助车辆突破极速瓶颈;在中高速弯道工况下,需要引导气流形成稳定的下压力,将后轮牢牢压在赛道表面,提升轮胎抓地力极限,允许车手以更高的过弯速度通过弯心;同时还要兼顾尾部乱流的梳理效果,减少尾流对后方跟随车辆的气流干扰,也避免自身尾部气流紊乱造成的行驶稳定性下降。

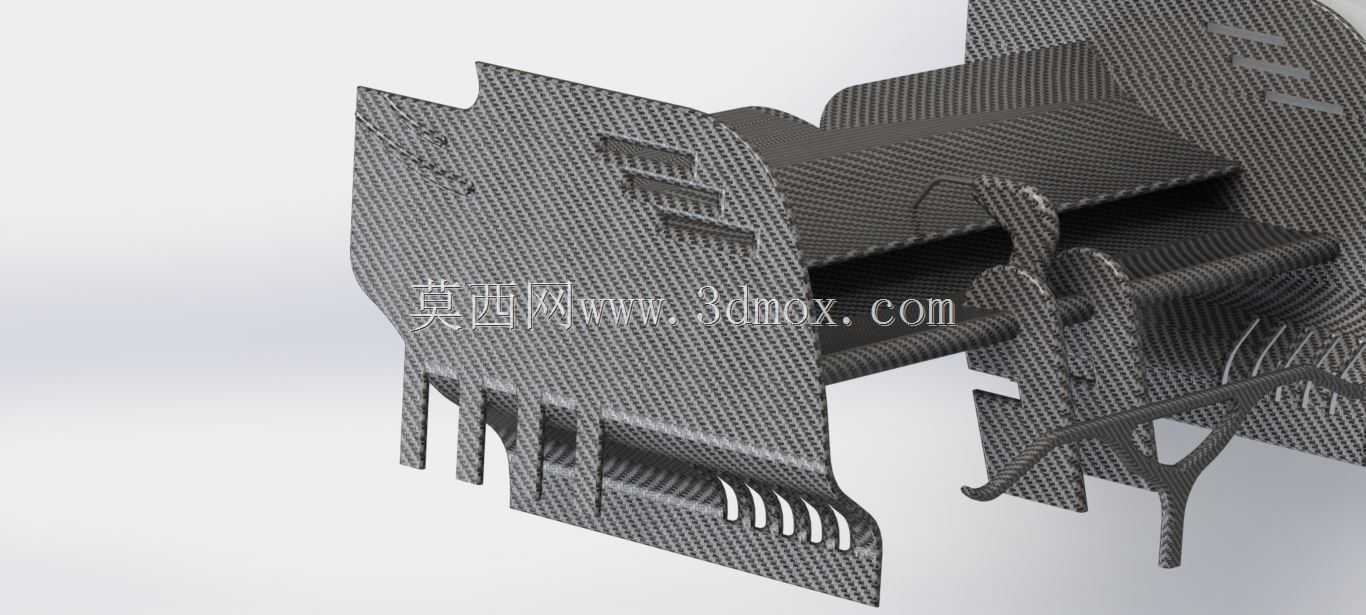

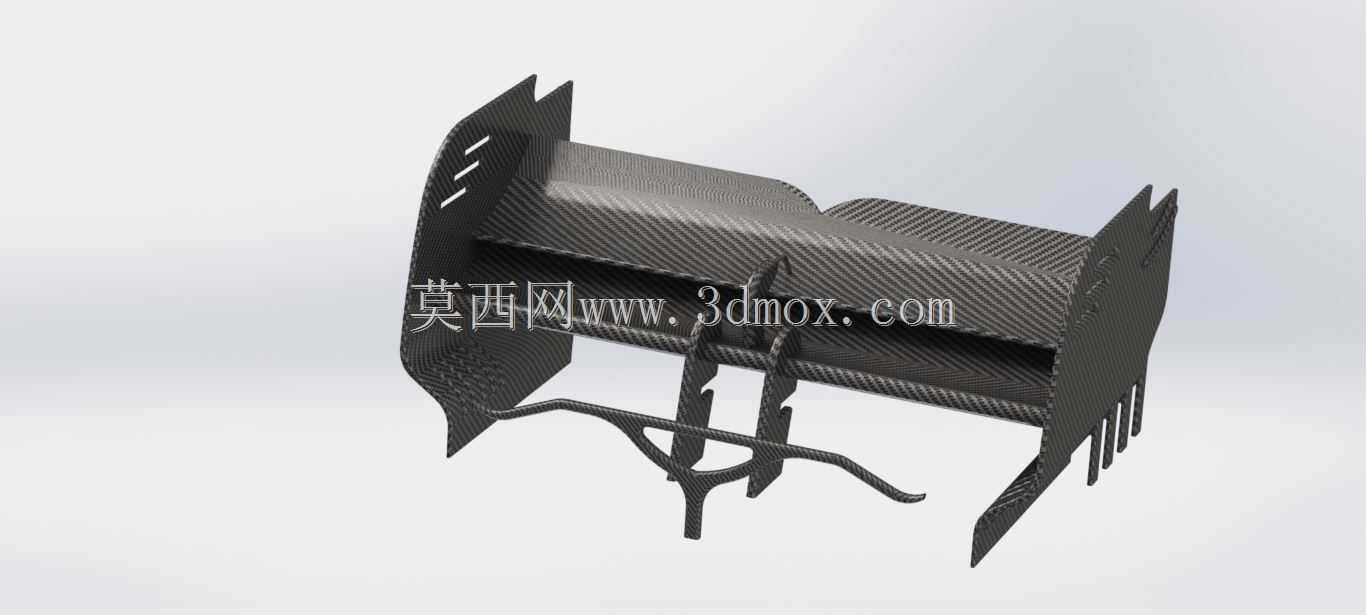

从功能特性层面拆解,该后翼采用多层翼片组合结构,主翼面采用大曲率的翼型剖面,配合两侧的端板结构,能够有效阻挡翼片上下表面的气流串流,避免翼尖涡流的过早生成,提升翼片的气动效率。端板上开设的多道纵向开槽,并非装饰性结构,而是用于引导轮拱区域溢出的乱流,将原本无序的轮胎滚流导向后翼下方的低压区,既可以降低乱流对主翼面工作效率的干扰,也能辅助提升扩散器的气流抽取效果。翼片下方设置的多层支撑结构,除了承担翼片与赛车尾部单体壳的连接固定作用外,其截面也经过气动修型,尽可能减少支撑结构本身带来的阻力增量,同时支撑结构的排布位置避开了主翼面的核心气流工作区,不会打乱翼片表面的附面层流动。
设计思路上,这套后翼没有沿用传统F1后翼的保守翼型,而是参考了近年赛车领域的多元素融合设计逻辑,将不同赛事中验证过的有效气动结构进行整合优化。主翼面的攻角设置采用渐变设计,靠近端板区域的翼片攻角略小于中部区域,能够让翼片表面的压力分布更均匀,避免局部气流过早分离造成的下压力骤降。端板下部延伸出的多道纵向导流齿,用于梳理后翼下方流出的高速气流,让气流以更规整的形态流向尾部扩散器区域,提升扩散器的工作效率,进一步放大整车的下压力增益。翼片表面的纹理设计参考了碳纤维铺层的实际受力方向,在保证结构强度的前提下尽可能降低部件自重,毕竟赛车尾部的簧下质量与上部质量控制,直接影响车辆的动态响应速度。
从安装边界与尺寸适配角度来看,这套后翼的整体安装接口匹配方程式赛车尾部的标准安装点,两侧端板的间距符合赛事规则对后翼宽度的限制要求,翼片的最高点距离安装基准面的高度也在规则允许的范围内,不会出现合规性问题。安装时需要保证主翼面的水平度偏差在允许范围内,避免两侧下压力输出不对称造成车辆高速行驶时的跑偏。支撑结构的连接点采用刚性连接设计,能够承受高速行驶时翼面产生的巨大气动载荷,不会在高速下出现翼片形变导致的气动特性偏移。翼片与尾部防撞结构、尾灯光源的安装位置预留了足够的间隙,不会和周边部件发生运动干涉,同时也预留了调整翼片攻角的操作空间,方便车队根据不同赛道的特性,快速调整后翼的下压力与阻力配比,比如在摩纳哥这类多低速弯的赛道,可以调大翼片攻角获取更高下压力,在蒙扎这类高速赛道则调小攻角降低阻力。

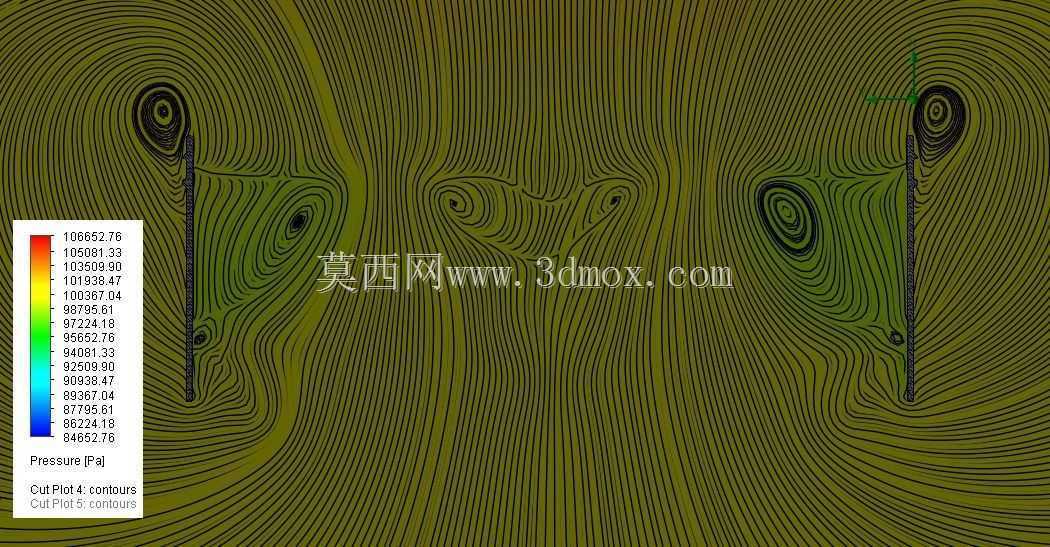

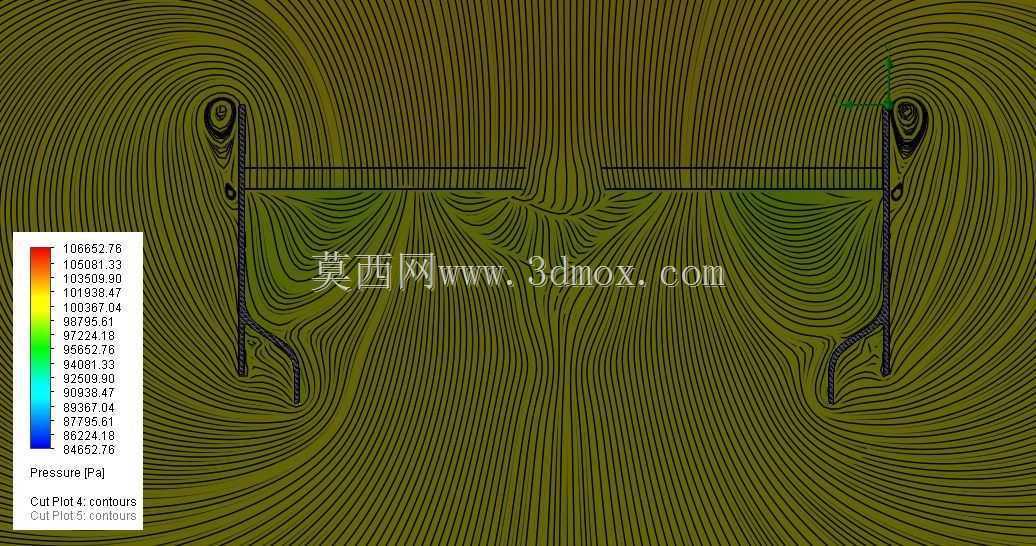

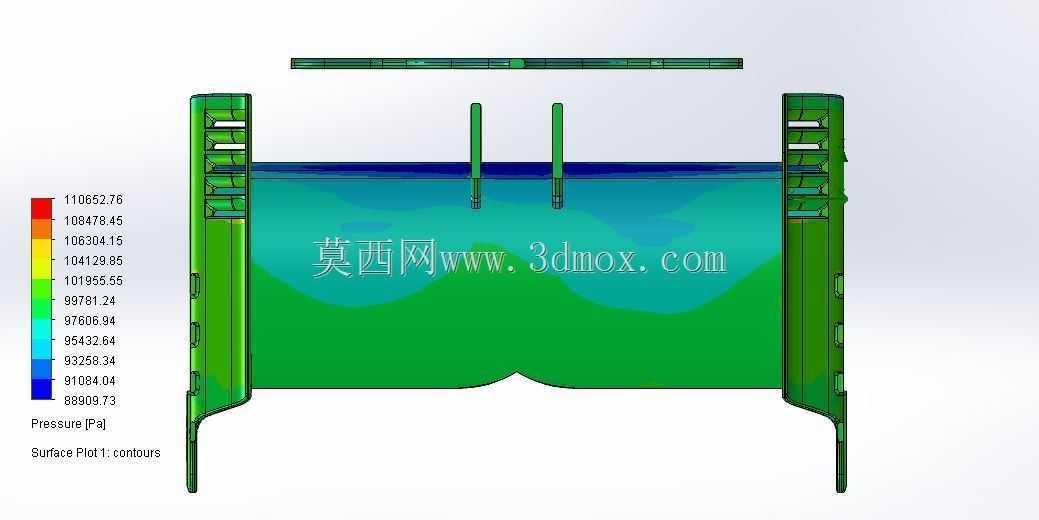

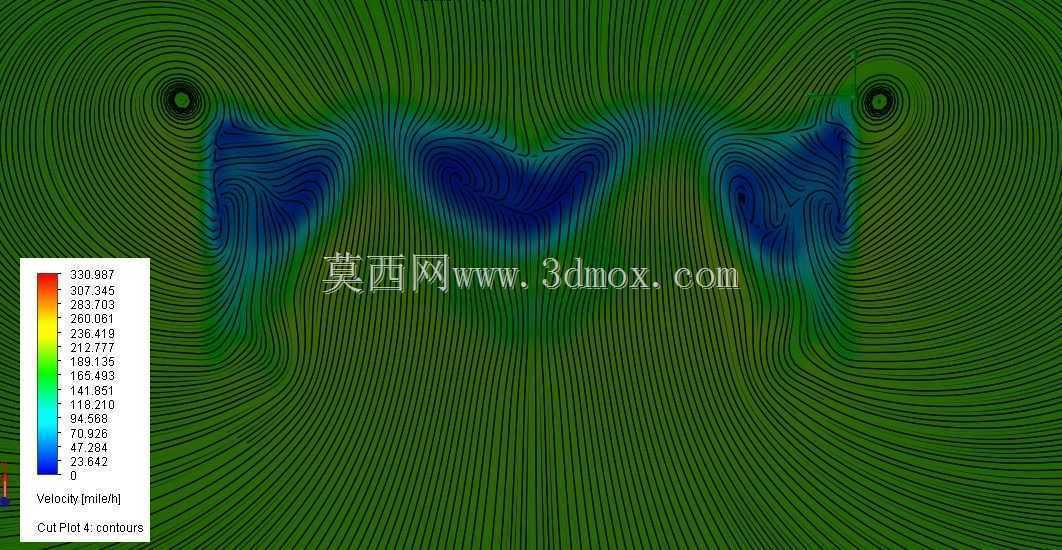

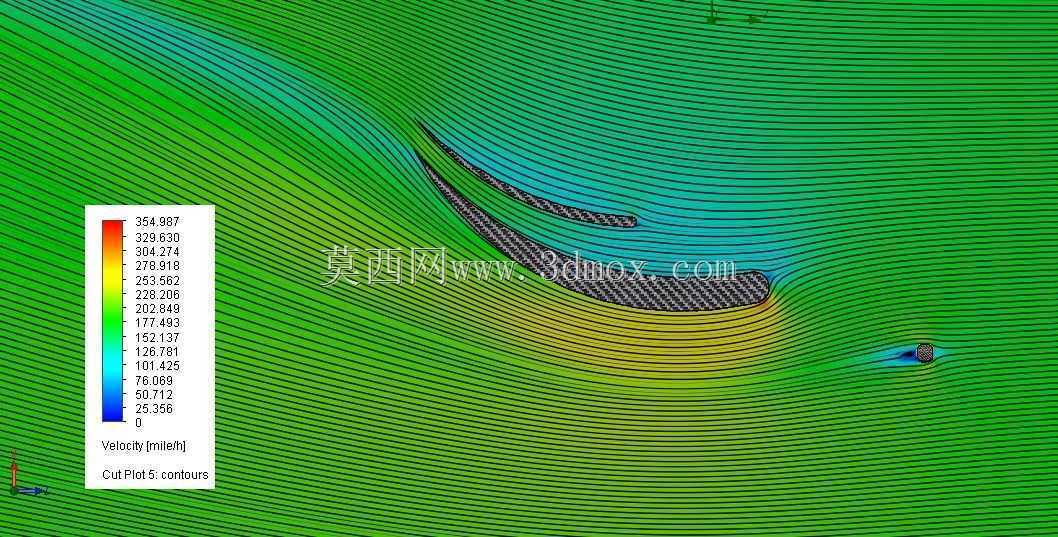

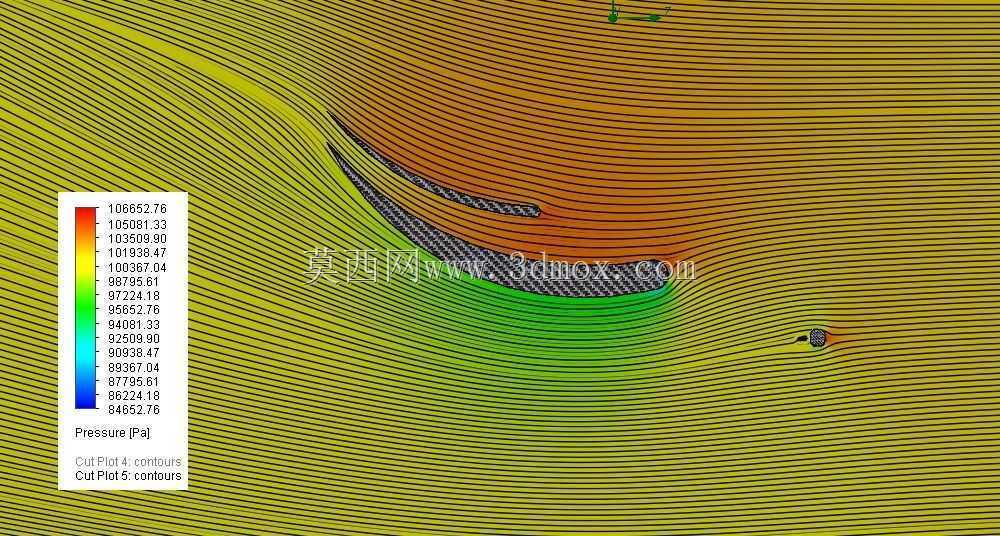

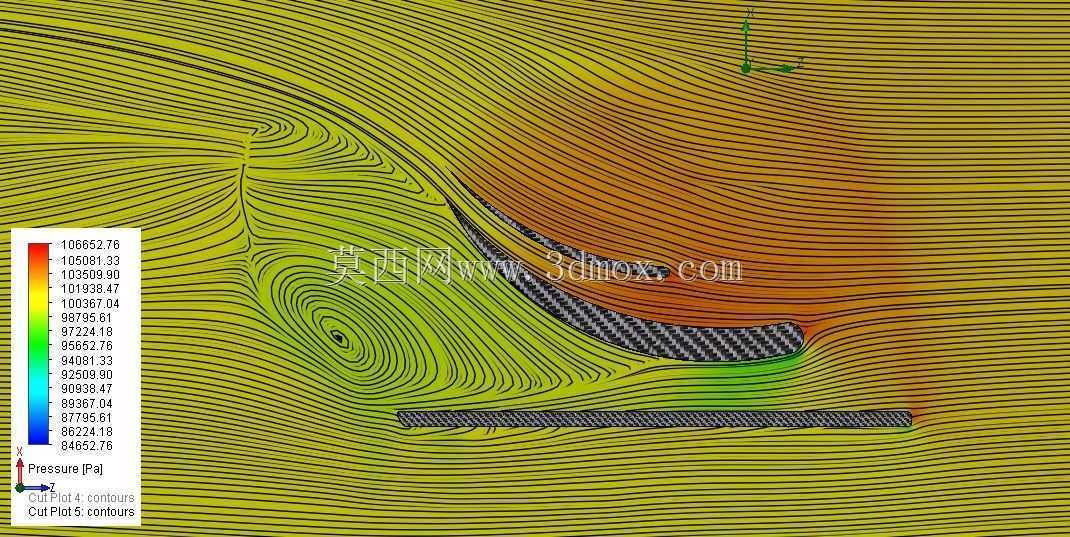

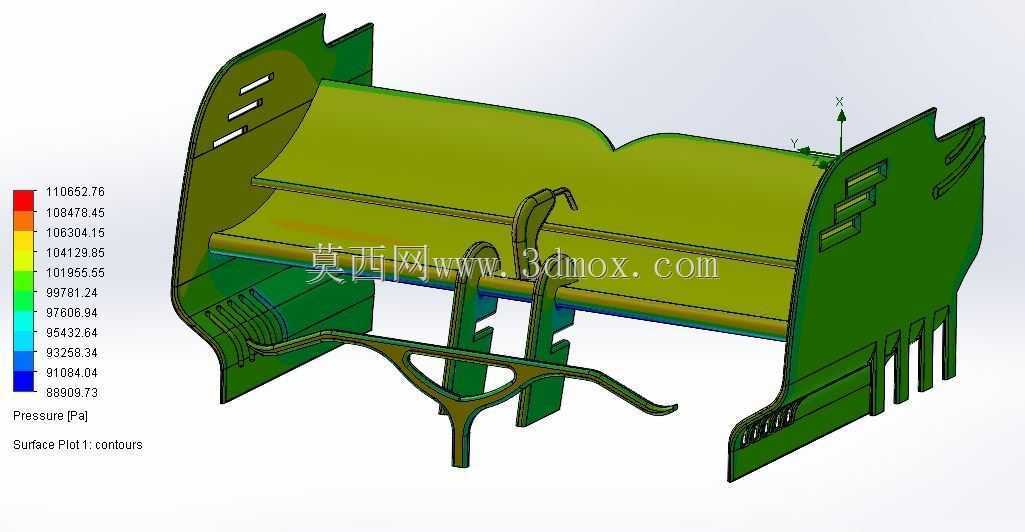

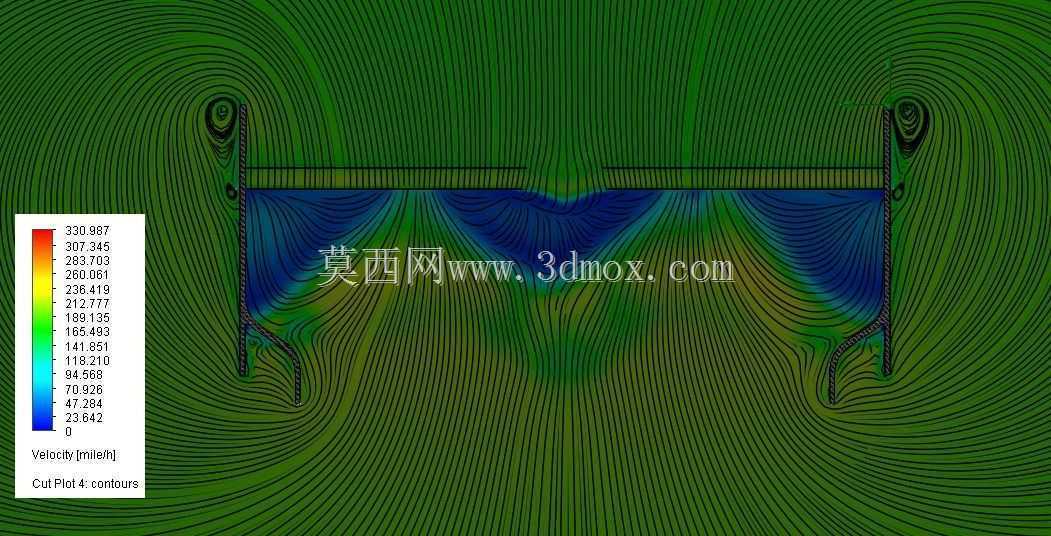

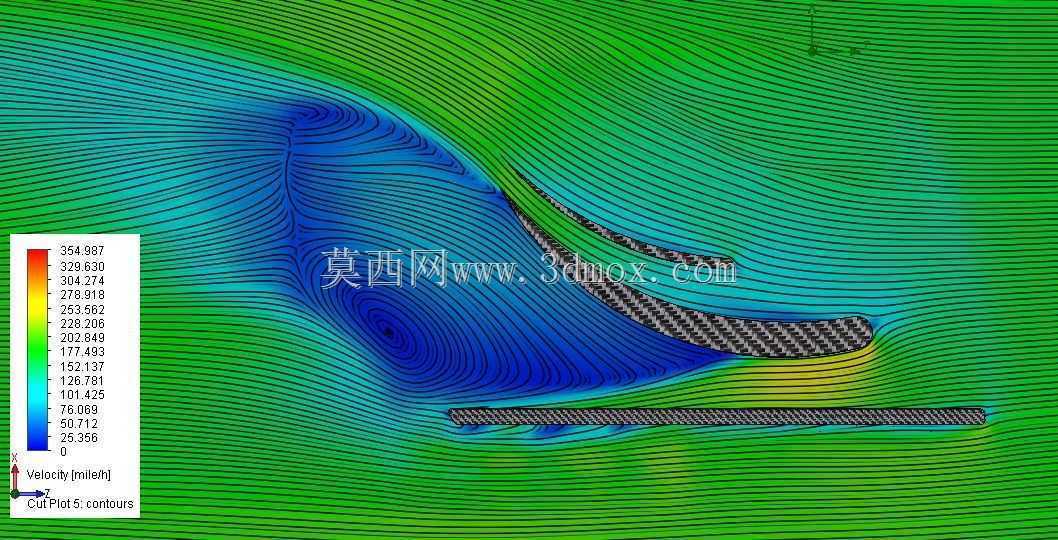

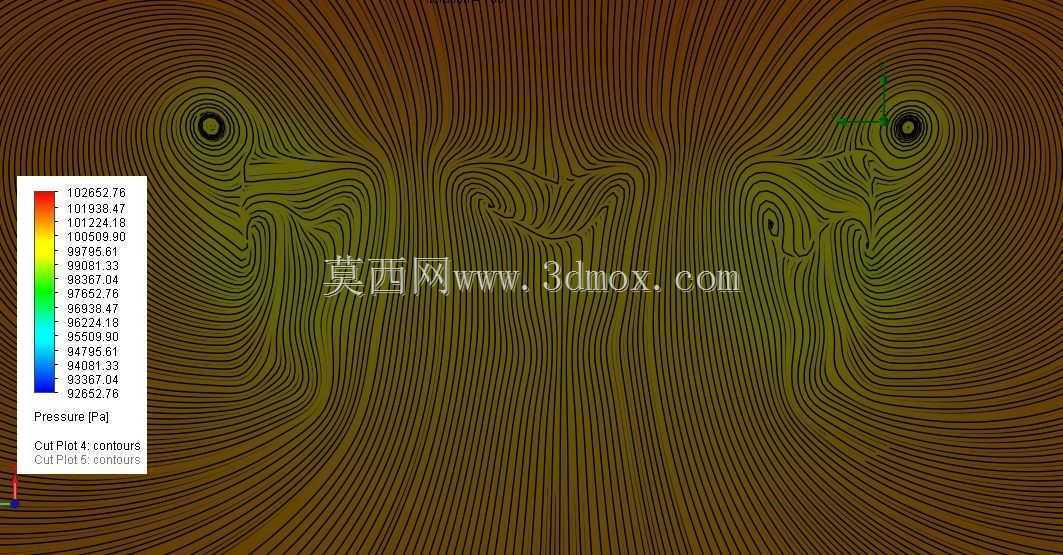

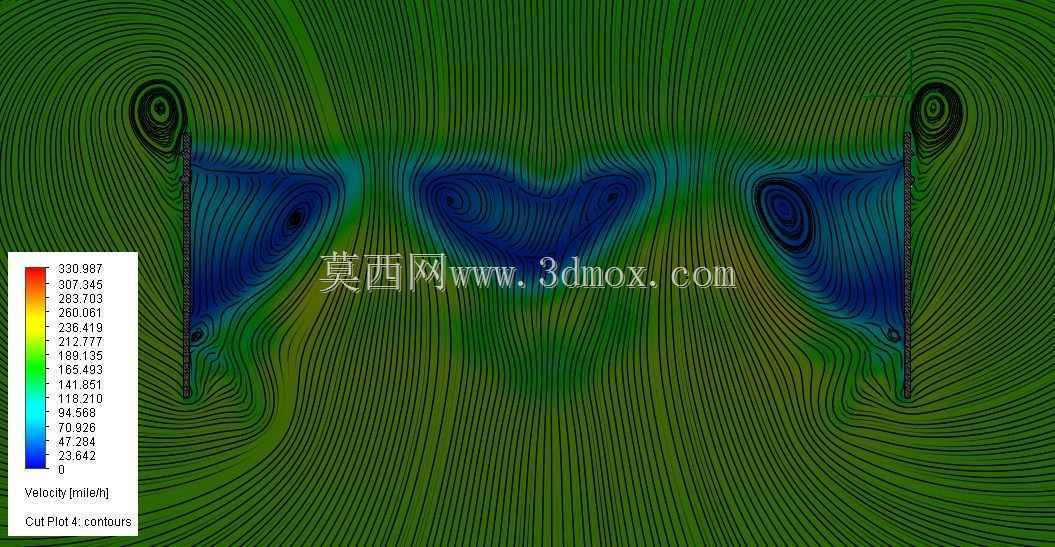

在实际工程验证层面,这类后翼结构在设计完成后,通常需要经过CFD流体仿真验证,确认不同车速、不同侧风角度下的下压力系数、阻力系数以及压力中心位置是否符合设计预期,还要通过风洞试验验证仿真结果的准确性,同时进行结构强度仿真,确认在最大气动载荷下翼片的形变量在允许范围内,不会出现结构失效的风险。对于三维建模从业者而言,这类曲面结构的建模需要重点保证翼型剖面的连续性,翼片与端板的衔接处要做到G2连续,避免曲面突变造成的气流分离,支撑结构的建模也要兼顾气动外形与结构强度的平衡,不能只追求外观效果而忽略实际受力需求。
