经典老款车型保险杠装饰端盖结构

　　这款保险杠端盖属于乘用车辆外饰覆盖系统的配套部件，主要应用在车辆前保险杠的侧边预留安装位，日常行驶中承担遮挡保险杠内部安装结构、优化车头侧边空气流场、抵御低速行驶时的剐蹭冲击的作用。日常用车场景里，车辆在窄路会车、靠边停车、低速挪车的过程中，保险杠侧边是最容易发生剐蹭磕碰的位置，这类端盖作为最外侧的覆盖件，首先会承接剐蹭的冲击力，避免保险杠主体结构直接受损，同时完整覆盖保险杠内部的安装卡扣、线束预留位，避免泥水、路面积尘进入保险杠内腔造成金属安装件锈蚀，也能防止高速行驶时气流灌入保险杠内腔产生额外风阻与风噪。

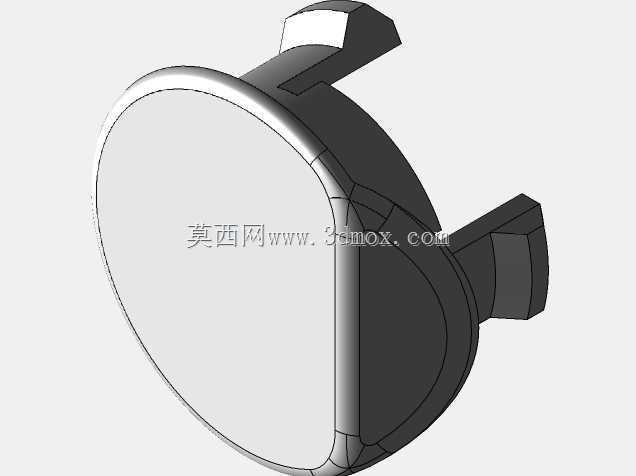

　　从结构设计逻辑来看，这款端盖采用了类椭圆的主体曲面造型，曲面弧度完全匹配对应车型保险杠侧边的安装轮廓，保证装配后和保险杠主体曲面完全齐平，没有突兀的阶差，不会破坏车头整体的外观流线。端盖背面设置了两个对称分布的弹性卡扣结构，卡扣的卡接角度、伸出长度完全匹配保险杠安装位的预留卡槽尺寸，安装时不需要额外的紧固件，只需要对准卡槽按压到位，卡扣就会自动卡紧锁止，整个安装过程不需要专用工具，售后维修更换的效率很高；卡扣根部做了加厚的圆角过渡处理，避免安装按压时应力集中造成卡扣断裂，同时卡扣的弹性变形量经过校核，既可以保证安装后卡接牢固，车辆行驶在颠簸路面时不会出现松动异响，也能在需要拆卸时通过专用撬棍从侧边预留的微小缝隙施力，顺利脱出卡扣，不会破坏保险杠本体的安装结构。

　　端盖的主体壁厚做了均匀化设计，整体壁厚保持在2.5mm左右，既可以保证部件自身的结构强度，承受低速剐蹭时的冲击力不会出现碎裂，也能避免注塑生产时出现缩痕、翘曲等成型缺陷，保证外表面的外观质量。端盖的外表面做了光滑的曲面处理，没有额外的凸起造型，一方面可以降低高速行驶时的风阻系数，另一方面在发生轻微剐蹭时，光滑的表面不容易留下明显的剐蹭痕迹，小的划痕可以通过简单的抛光处理修复。端盖的边缘做了0.8mm的圆角过渡，既可以避免安装时锋利的边缘划伤安装人员的手部，也能保证和保险杠配合的缝隙均匀一致，提升整车的外饰装配精致感。

　　从安装边界来看，这款端盖的整体外轮廓尺寸和保险杠侧边的安装预留位完全匹配，装配后和保险杠周边的配合间隙控制在1mm以内，面差控制在0.5mm以内，保证和周边部件的衔接流畅。端盖的安装深度经过校核，装配后背面和保险杠内部的安装支架保留2mm的安全间隙，不会因为车辆行驶中的振动出现部件之间的干涉异响，同时卡扣的卡接行程设计为3mm，即使安装时存在微小的位置偏差，也能通过卡扣的导向斜面顺利滑入卡槽完成装配，降低装配的对位难度。在实际使用中，这类端盖除了基础的防护与装饰作用，部分车型还会在该位置预留拖车钩安装孔的遮挡位，这款端盖的结构强度也可以满足拖车钩盖板的受力要求，在需要使用拖车钩时可以快速拆卸，不影响拖车功能的使用。

　　从材料选型的适配性来看，这款端盖的结构设计适配汽车外饰常用的改性PP材料，材料本身具备较好的韧性和耐候性，可以承受-30℃到80℃的使用环境温度，不会因为长期的紫外线照射出现老化变脆，也不会因为冬季低温受冲击出现碎裂，完全满足车辆全生命周期的使用要求。结构设计时也考虑了注塑成型的工艺性，所有的加强筋、卡扣结构都做了拔模斜度处理，拔模角度控制在1度以上，保证注塑生产时可以顺利脱模，不需要复杂的抽芯结构，模具结构简单，量产时的生产效率高，单件生产成本较低，适合售后配件的批量供应。
