可3D打印六轴机械臂关节连接结构

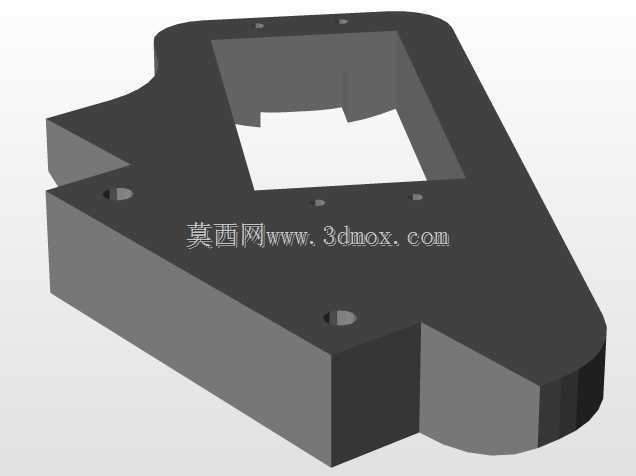

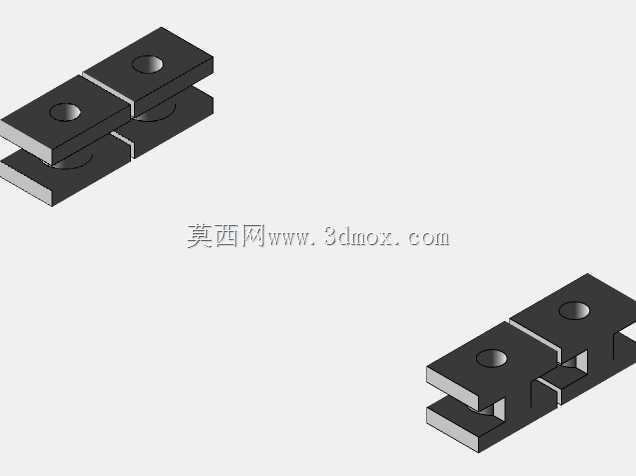

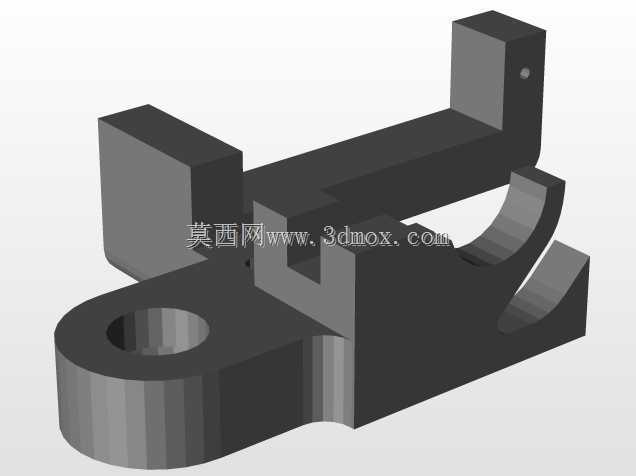

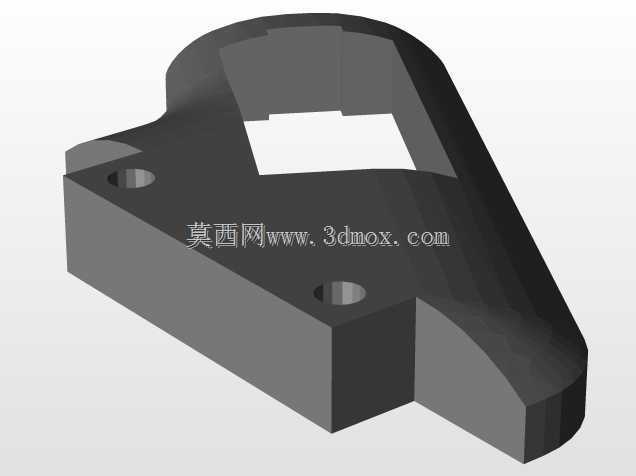

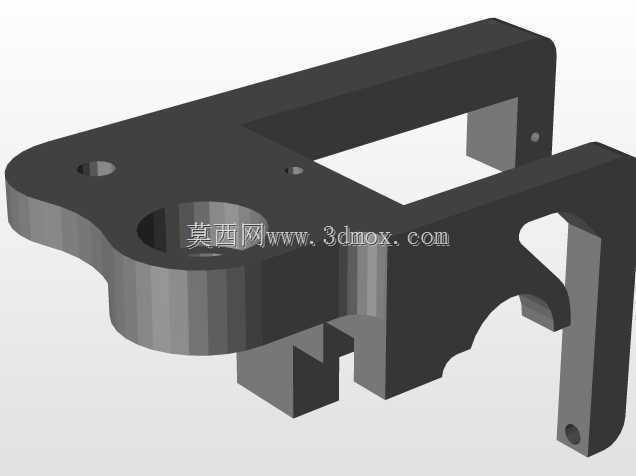

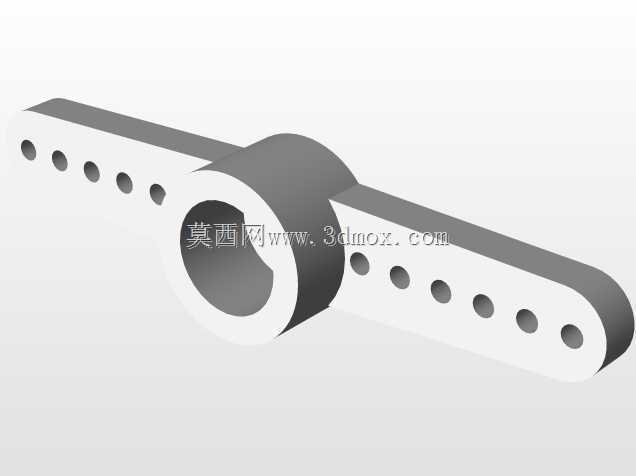

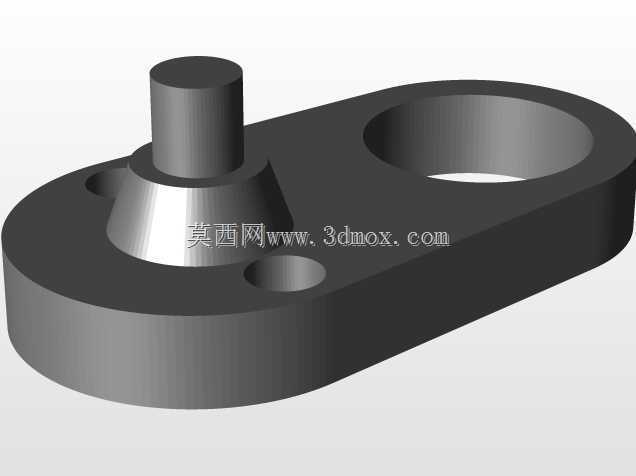

　　在桌面级小型机器人开发、创客教育实训以及轻负载自动化作业场景中，六轴机械臂的结构件成本与加工门槛一直是限制爱好者与小型团队落地项目的核心痛点，这套可直接通过FDM或光固化3D打印制作的六轴机器人手臂结构，正是针对这类场景设计的轻量化解决方案。不同于工业级六轴机械臂采用的铸铝或钢制一体化关节结构，这套结构将关节连接、走线空间、轴承安装位全部整合到打印件中，不需要额外定制复杂的机加工零件，仅需搭配标准件即可完成整机组装，大幅降低了小批量制作与个人DIY的落地难度。从结构设计逻辑来看，整套手臂的关节连接件采用了对称式的夹装结构，每个关节的两个连接端面都预留了标准紧固件的安装孔位，孔位公差按照3D打印常见的收缩率做了补偿，

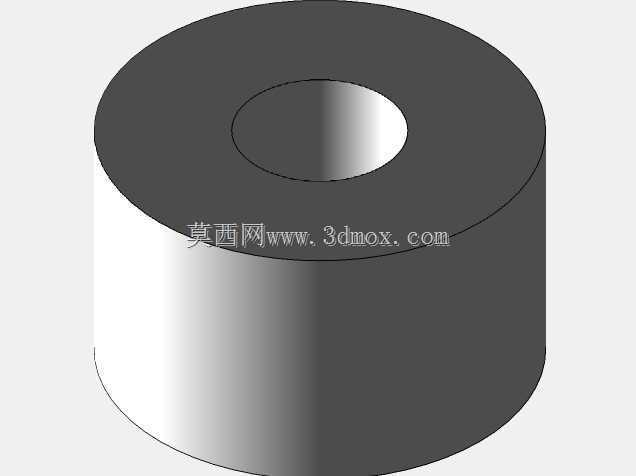

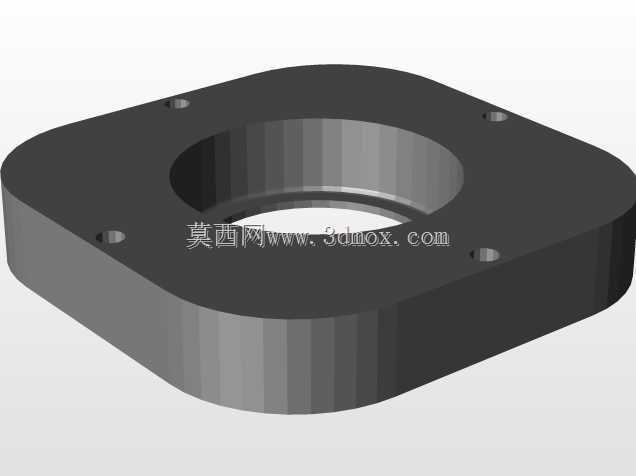

　　即便是普通桌面级FDM打印机使用PLA耗材打印，也能保证紧固件顺利穿入，不需要二次扩孔修配。关节转动位置预留了标准轴承的安装槽，设计时特意将轴承位的过盈量控制在0.1-0.2mm区间，既可以保证轴承安装后不会出现轴向窜动，也不会因为过盈量过大导致打印件开裂，对于没有车床加工条件的使用者，甚至可以在轴承位涂抹少量润滑脂后直接压入，用润滑脂填充打印件表面的微小层纹间隙，替代传统的金属衬套实现低阻尼转动。走线设计是这套结构比较有特点的部分，所有关节的中空位置都预留了穿线通道，伺服电机的连接线可以完全隐藏在手臂结构内部，不会像外露走线那样在机械臂转动过程中出现线缆缠绕、剐蹭周边设备的问题，同时也让整机外观更加整洁，适合用于教学展示、

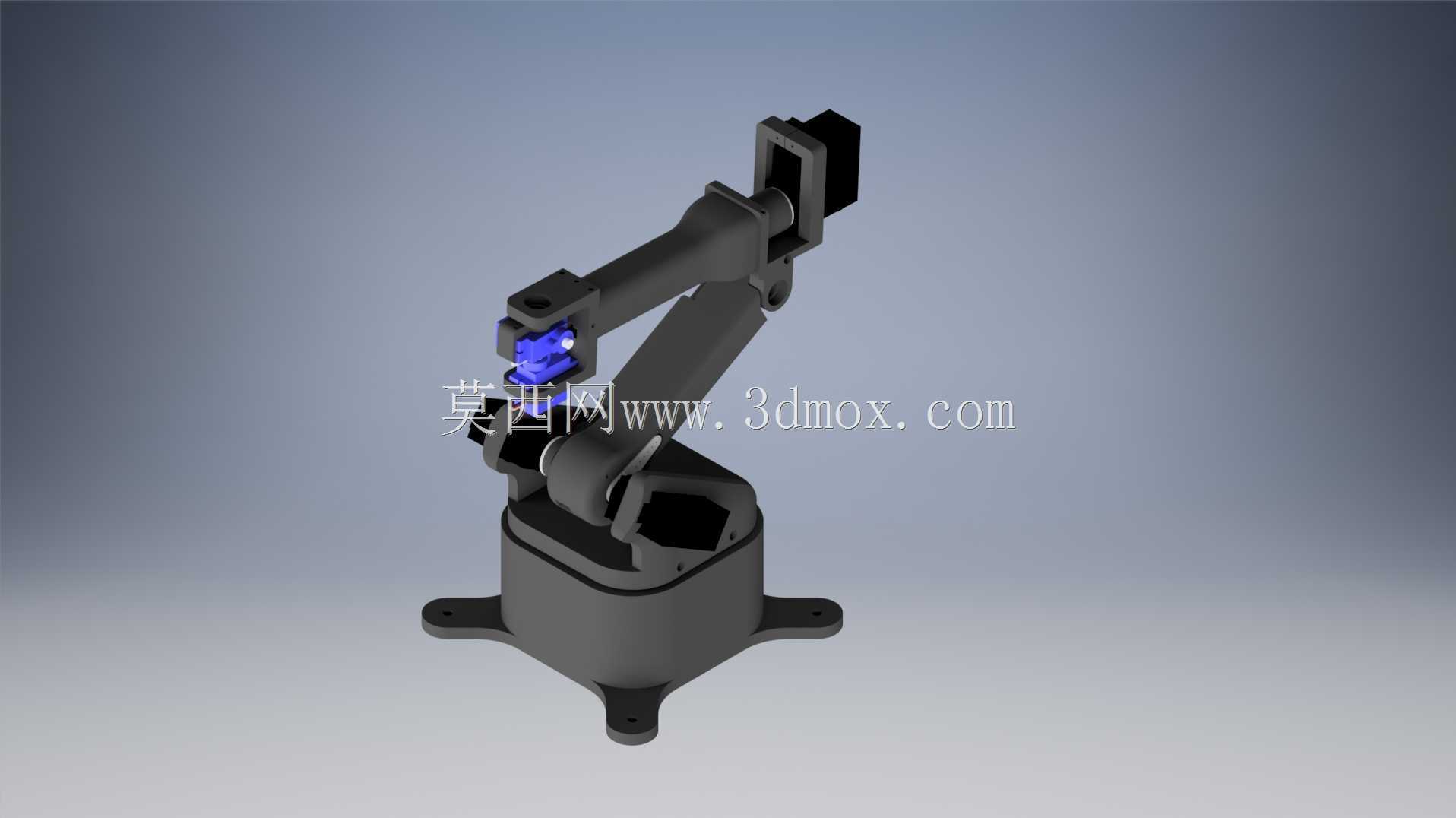

　　桌面演示类的应用场景。从安装边界来看，单段关节连接件的外形尺寸控制在100mm40mm20mm以内，打印时不需要大尺寸3D打印机，普通成型尺寸200mm*200mm的桌面设备即可一次性打印单个零件，组装完成后的整臂伸展半径可以达到400mm左右，末端负载能力在500g以内，完全满足轻负载搬运、视觉识别分拣、教学演示等场景的使用需求。结构设计时充分考虑了3D打印的工艺特性，所有零件都没有添加需要支撑的悬空结构，摆放时可以直接将安装面贴在打印平台上，不需要额外添加支撑材料，既减少了打印耗材的浪费，也避免了去除支撑后留下的表面瑕疵影响装配精度。关节处的限位结构直接整合在连接件上，不需要额外安装限位块，

　　转动角度范围可以覆盖六轴机械臂常用的运动区间，避免了运动过程中出现关节碰撞、线缆拉扯的问题。在实际组装过程中，整套结构仅需要搭配6个标准规格的伺服舵机、对应规格的#10紧固件以及标准微型轴承即可完成全部装配，不需要额外定制其他非标零件，所有标准件都可以从常规五金渠道采购，不需要特殊定制。对于有更高强度需求的使用者，也可以将打印耗材更换为PETG或者碳纤维增强耗材，进一步提升结构件的刚性与抗疲劳性能，满足更高频次的作业需求。这套结构的设计思路没有追求工业级机械臂的高精度与高负载，而是从3D打印工艺的特性出发，在满足轻负载使用需求的前提下，尽可能降低加工与组装门槛，让没有专业机加工条件的开发者、学生、爱好者也能快速制作出可用的六轴机械臂结构，既可以用于机器人相关的教学实训，也可以作为小型自动化作业单元的执行机构，搭配末端执行器完成简单的拾取、搬运、操作类作业。
